Kaynak Diyotları 5000A - 18000A - Seriye Genel Bakış, Teknik Özellikler, Veri Sayfaları

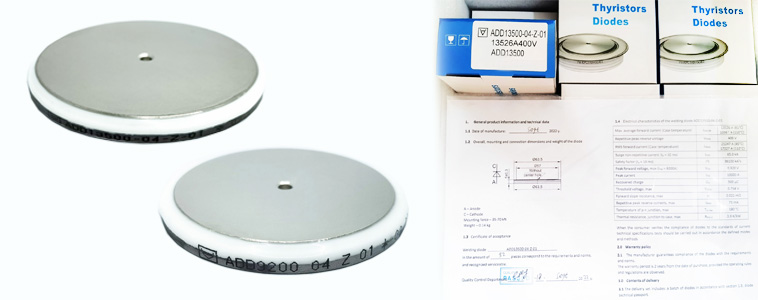

Kaynak Diyotu Nedir?

Kaynak diyotları, orta ve yüksek frekanslı endüstriyel kaynak ekipmanlarında kullanılmak üzere tasarlanmış ve yüksek akım doğrultucuları için optimize edilmiş diyotlardır. Kaynak ekipmanlarında diyot gerilimi oldukça düşük olduğundan (200V - 600V), yüksek güç ve yüksek akım yoğunluğu sağlamak için, alaşımlama teknolojisi kullanılarak üretilen kaynak diyotlarında minimum kalınlıkta yarı iletken elemanlar kullanılır. Ayrıca, kaynak diyotlarının gövdesinin düşük kalınlığı, düşük termal direnç Rth.

AS ENERGI^TM her ikisini de üretir normal konut kaynak diyotları ve konutsuz kaynak diyotları. İkincisi, yüksek refrakter malzemelerin birleştirilmesi için yüksek akım kaynağı uygulamalarında giderek daha önemli hale gelmektedir.

Kaynak diyotları ürün grubu, şu parametrelere sahip diyotları içerir: ileri akım değeri I_FAV aralıkları 5000A, 6000A, 6300A, 7100A, 9000A, 10000A, 11000A, 12000A, 16000A gövde tipi kaynak diyotları ve 7500A, 9500A, 10500A, 12500A, 13500A, 18000A muhafazasız tip kaynak diyotları; ters engelleme gerilimi aralığı V_RRM o 200V, 400V, 600V.

Kaynak diyotları orta frekans (2 kHz'e kadar) ve yüksek frekans (10 kHz'e kadar) olarak mevcuttur.

Kaynak diyotları, kullanım ömrü boyunca son derece kararlı açık durum davranışı, düşük statik kayıplar ve çok düşük termal direnç gösterir ve bu nedenle aşırı gerilim koruma uygulamaları için de mükemmel şekilde kullanılabilir.

See also articles: Standart Doğrultucu Diyotlar, Çığ Diyotları, Faz Kontrol Tristörleri (PCT), Hızlı Tristörler, Hızlı Anahtarlamalı Tristörler, Yüksek Gerilim SCR Tristörler 6500V, Güç Tristör Modülleri.

Kaynak Diyotları Serisi:

Kaynak Diyotları D serisi AS ENERGI^TM

Kaynak Diyotları D serisi AS ENERGI^TM ileri akım ile kullanılabilir I_FAV 7100A, 9500A, 11500A, 12500A ve ters bloklama gerilimleri V_RRM . 200V, 400V.

Features of welding diodes: high forward current capability, low forward losses, low thermal resistance, high load cycle capability.

Tip	IF(AV)M (Tcase)	VRRM	IFRSM	IFSM	I2t	VF(T0)	rT	Tvj max	Rth(j-c)	Fm	W	Anahatlar, Boyutlar ØDxØdxH	Veri sayfası
	A (°C)	V	A	kA	kA2·s	V	mΩ	ºC	ºC/W	kN	kg	mm	PDF

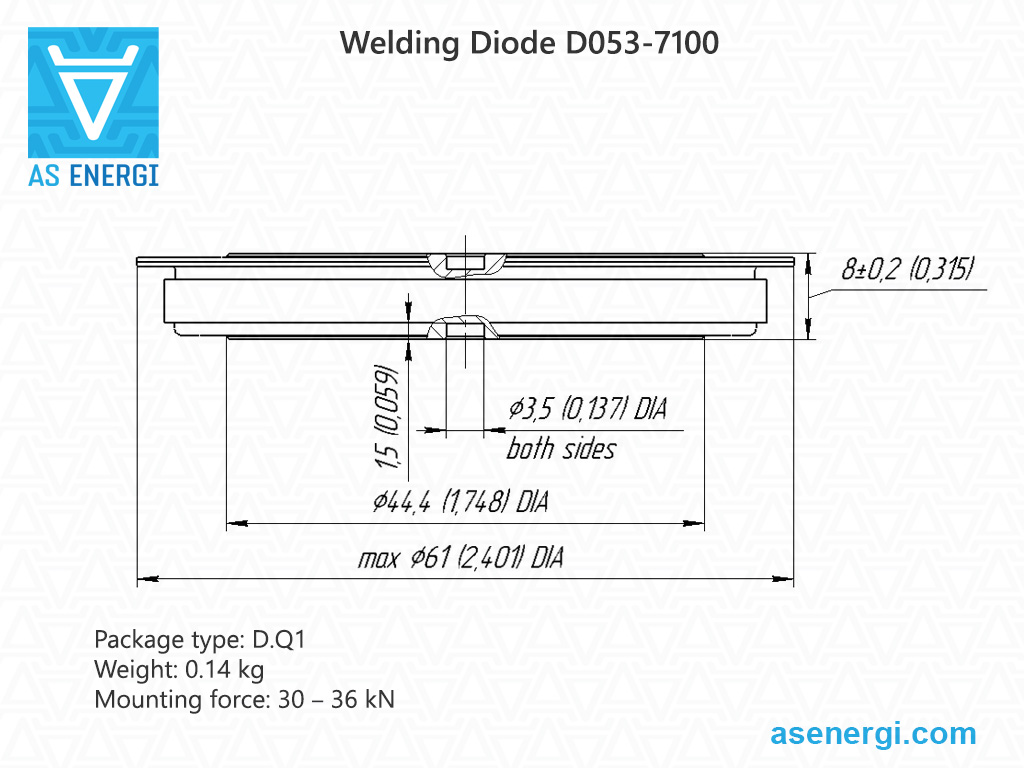

D053-7100	7100 (90) 7402 (85)	200-400	11147	55	15125	0.75	0.029	170	0.0090	30-36	0.14	61x44x8

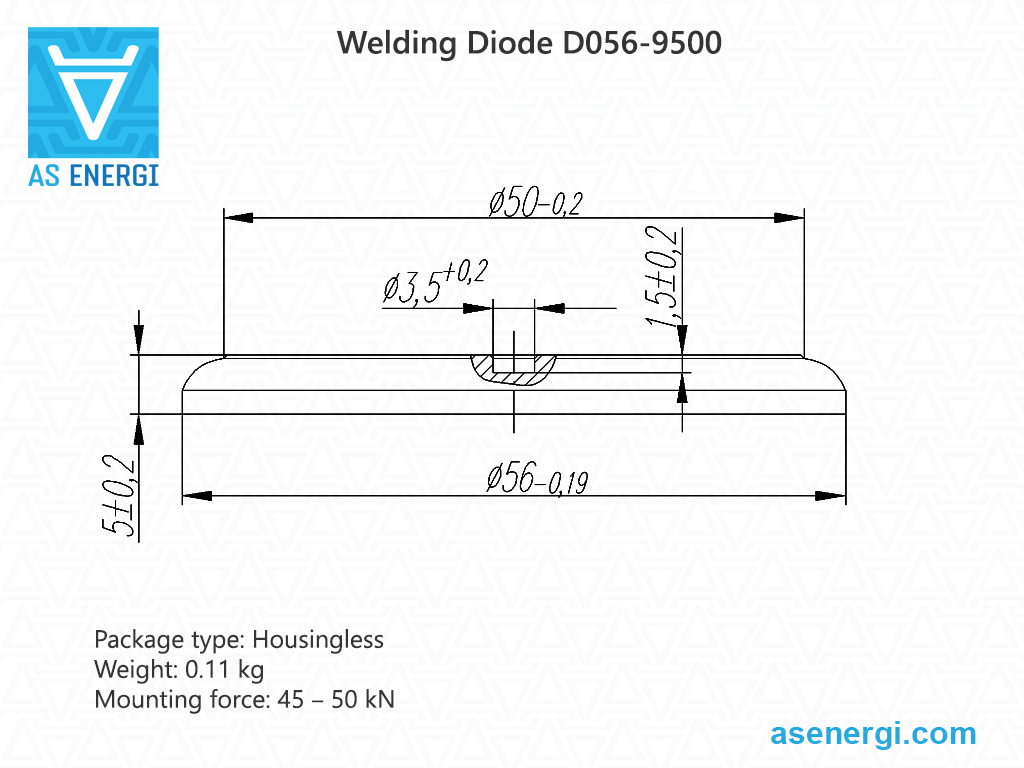

D056-9500	9500 (112) 11814 (85)	200-400	14915	70	24500	0.74	0.030	180	0.0050	45-50	0.11	56x50x5

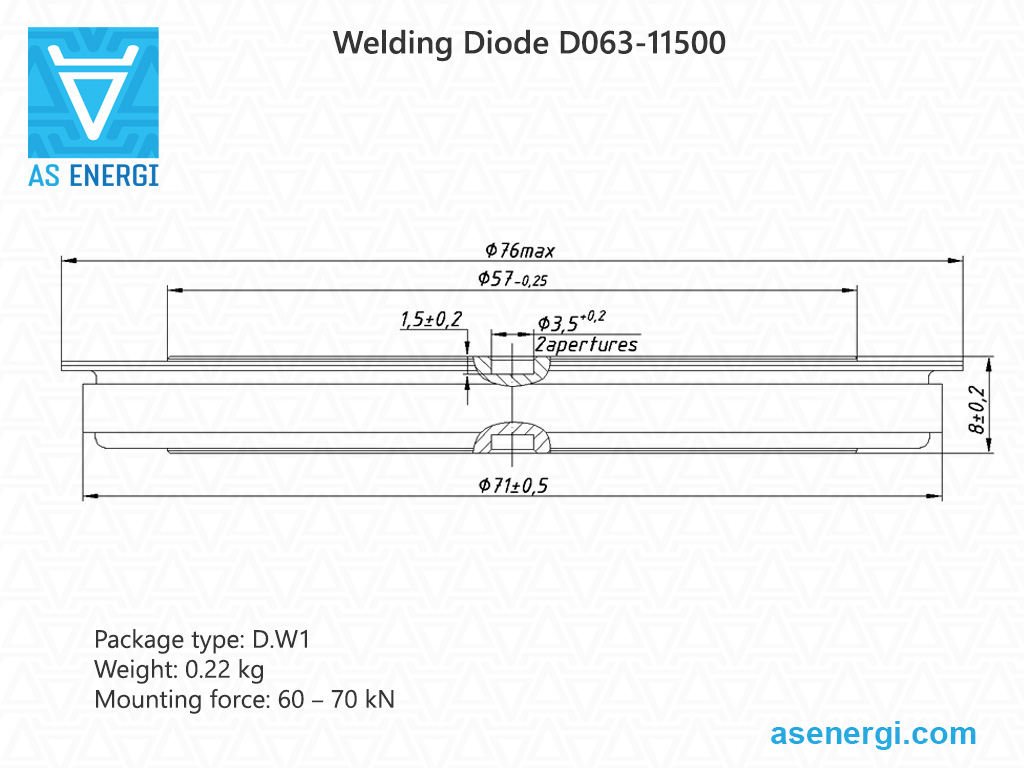

D063-11500	11500 (82) 11300 (85)	200-400	18055	85	36125	0.73	0.026	180	0.0058	60-70	0.22	76x57x8

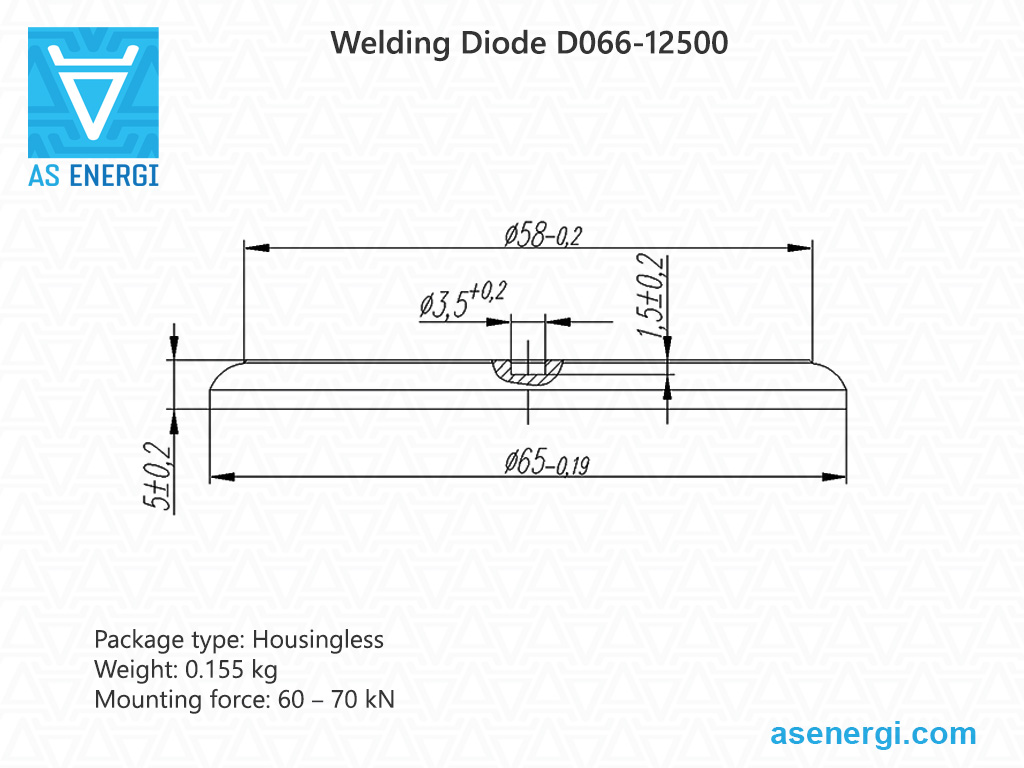

D066-12500	12500 (106) 14703 (85)	200-400	19625	85	36125	0.72	0.026	180	0.0039	60-70	0.155	65x58x5

Kaynak Diyotları ZP serisi AS ENERGI^TM

Kaynak Diyotları ZP serisi AS ENERGI^TM ileri akım ile kullanılabilir I_FAV gelen derecelendirmeler 4000A için 18000A ve ters bloklama gerilimleri V_RRM itibaren 200V için 600V.

Kaynak Diyotları ABB Power Grids (Hitachi Energy)

Kaynak Diyotları 5SDD ve 5SDF serisi ABB Power Grids (Hitachi Energy) ve yedekleri orta frekans (2 kHz'e kadar) ve yüksek frekans (10 kHz'e kadar) olarak mevcuttur. İleri akım I_FAV gelen derecelendirmeler 6300A için 13500A. Hepsi çok düşük açık durum voltajına sahiptir – V_RRM ve 200-400V, düşük statik kayıplar ve çok düşük termal direnç.

Kaynak Diyotları Orta Frekans (2 kHz'e kadar)

Tip	IF(AV)M (TC=85°C)	VRRM	VFMAX	IFSM	VF0	rF	Tvj max	Rth (j-c)	Rth (c-h)	Fm ±10%	Paket	Değiştirme AS ENERGITM	Veri sayfası
	A	V	V	kA	V	mΩ	ºC	K/kW	K/kW	kN			PDF
5SDD 71X0200	7110	200	1.05*	55	0.74	0.026	170	10.0	5.0	22	X	ADD 7100-02-X-00
5SDD 71B0200	7110	200	1.05*	55	0.74	0.026	170	10.0	5.0	22	B	ADD 7100-02-B-00
5SDD 71X0400	7110	400	1.00*	55	0.74	0.026	170	10.0	5.0	22	X	ADD 7100-04-X-00
5SDD 71B0400	7110	400	1.05*	55	0.74	0.026	170	10.0	5.0	22	B	ADD 7100-04-B-00
5SDD 92Z0401	9244	400	1.03**	60	0.78	0.031	180	5.6	3.6	36	Z1	ADD 9200-04-Z-01
5SDD 0105Z0401	10502	400	1.01**	70	0.812	0.026	180	5.0	2.5	40	Z2	ADD 10500-04-Z-01
5SDD 0120C0200	11000	200	0.92**	85	0.75	0.020	170	6.0	3.0	37.5	C	ADD 12000-02-C-00
5SDD 0120C0400	11350	400	0.88**	85	0.74	0.018	170	6.0	3.0	37.5	C	ADD 12000-04-C-00
5SDD 0135Z0401	13526	400	0.92**	85	0.758	0.021	180	3.9	2.6	52.5	Z3	ADD 13500-04-Z-01

* – at I_F=5000A, T_j=25°C
** – at I_F=8000A, T_{vj max}

Kaynak Diyotları Yüksek Frekans (10 kHz'e kadar)

Tip	IF(AV)M (TC=85°C)	VRRM	VFMAX	IFSM	VF0	rF	Qrr	Tvj max	Rth (j-c)	Rth (c-h)	Fm ±10%	Paket	Değiştirme AS ENERGITM	Veri sayfası
	A	V	V	kA	V	mΩ	μC	ºC	K/kW	K/kW	kN			PDF
5SDF 63B0400	6266	400	1.14*	44	0.962	0.036	180	190	10.0	5.0	22	B	ADF 6300-04-B-00
5SDF 63X0400	6266	400	1.14*	44	0.962	0.036	180	190	10.0	5.0	22	X	ADF 6300-04-X-00
5SDF 90Z0401	9041	400	1.13*	48	0.979	0.032	200	190	5.6	3.6	36.0	Z1	ADF 9000-04-Z-01
5SDF 0102C0400	10159	400	1.14**	70	0.977	0.022	300	190	6.0	3.0	37.5	C	ADF 10200-04-C-00
5SDF 0103Z0401	10266	400	1.20**	54	0.998	0.027	230	190	5.0	2.5	40.0	Z2	ADF 10300-04-Z-01
5SDF 0131Z0401	13058	400	1.14**	70	0.977	0.022	300	190	3.9	2.6	52.5	Z3	ADF 13100-04-Z-01

* – at I_F=5000A, T_{vj max}
** – at I_F=8000A, T_{vj max}

Kaynak Diyotları Infineon Technologies

Kaynak Diyotları Infineon Technologies orta frekans direnç kaynağı ve yüksek akım doğrultucu uygulamaları için geliştirilmiş kayıplarla tasarlanmıştır. İleri akım I_FAV gelen derecelendirmeler 5800A için 12800A. Hepsi düşük açık durum voltajına sahiptir – V_RRM ve 600V Olağanüstü yüksek ileri akım, düşük statik kayıplar ve çok düşük termal direnç sağlayan.

Tip	IF(AV)M (TC=100°C)	VRRM	IFSM	I2t	VT0	rT	Tvj max	Rth(j-c)	Fm	Boyutlar ØDxØdxH	Değiştirme AS ENERGITM	Veri sayfası
	A	V	A	kA2·s	V	mΩ	ºC	K/kW	kN	mm		PDF
38DN06B02	5800	600	32300	5200	0.74	0.049	180	9.6	15-30	38x34x4	ADW38DN06B02
46DN06B02	7640	600	48000	11520	0.78	0.034	180	7.2	25-45	46x43x4	ADW46DN06B02
56DN06B02	10300	600	70000	24500	0.73	0.024	180	5.8	30-45	56x50x5	ADW56DN06B02
65DN06B02	12810	600	95000	45100	0.76	0.018	180	4.7	40-80	65x58x5	ADW65DN06B02

Kaynak Diyotları Semikron

Kaynak Diyotları SKN6000 ve SKN7500/06 Semikron ileri akım ile kullanılabilir I_FAV gelen derecelendirmeler 6000A için 7500A ve ters bloklama gerilimleri V_RRM itibaren 200V için 600V.

Özellikler Kaynak diyotları: basınç kontaklı kapsül tipi metal-seramik paket veya harici kılıfsız ince paket, orta gerilim, yüksek akım doğrultucu diyot, en düşük termal direnç, düşük güç dağılımı ve düşük termal direnç için ince paket, özellikle su soğutması için uygundur, paralelleme için ileri seçimler mevcuttur.

Tip	IF(AV)M (TC=85°C)	VRRM	IFSM	I2t	VF(T0)	rT	Tvj max	Rth (j-c)	Fm	W	Paket	Değiştirme AS ENERGITM	Veri sayfası
	A	V	kA	kA2·s	V	mΩ	ºC	K/kW	kN	kg			PDF
SKN 6000/02	6000	200	50	12500	0.70	0.04	180	0.012	24-30	0.13	E35	ADWN 6000-02
SKN 6000/04	6000	400	50	12500	0.70	0.04	180	0.012	24-30	0.13	E35	ADWN 6000-04
SKN 6000/06	6000	600	50	12500	0.70	0.04	180	0.012	24-30	0.13	E35	ADWN 6000-06
SKN 7500/06	7500	600	50	12500	0.70	0.038	180	0.009	24-30	0.08	E28	ADWN 7500-06

Kaynak Diyotları Techsem

Kaynak Diyotları Y50ZPA serisi Techsem ve yedekleri, basınç kontaklı, ileri akımlı, hermetik metal-seramik kasada mevcuttur I_FAV is 6360A, ters engelleme gerilimleri V_RRM o 200V-400V.

Tip	IF(AV)M (Tcase)	VRRM	IFSM	I2t	VF(T0)	rF	Tvj max	Rth (j-c)	Fm	W	Anahatlar, Boyutlar ØDxØdxH	Değiştirme AS ENERGITM	Veri sayfası
	A (ºC)	V	kA	kA2·s	V	mΩ	ºC	ºC/W	kN	kg	mm		PDF

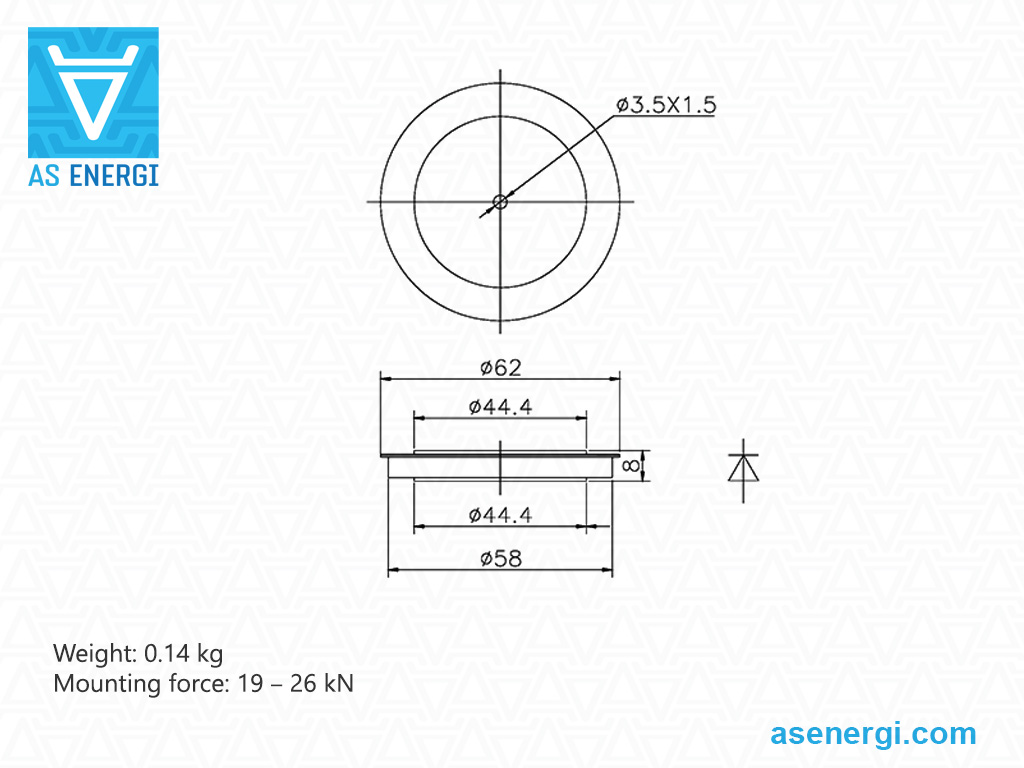

Y50ZPA-63-04	5400 (85) 6360 (55)	200-400	55	15125	0.75	0.052	190	0.0135	19-26	0.14	62x44x8	ADWY50A-63-04

Disk tipi doğrultucu diyotlar için hava soğutmalı ve su soğutmalı ısı alıcıları

Yarı iletken cihazların yüksek akımlarda ve yüksek ters voltajlarda çalışmasına, silikon çipin p-n bağlantısında yüksek güç eşlik eder.

Güç doğrultucu diyotlarını soğutmak için hava ve su ısı alıcıları kullanılır.

Isı emici, güç dağıtımı değeri ve soğutma yüzeyinin alanı ile karakterize edilir ve diyotun çalışma gücünde gerekli ısı dağıtımı temelinde seçilir.

Disk tipi doğrultucu diyotlarda, pres kontaklarının gerekli sıkıştırılması sadece soğutucu ile monte edildiklerinde sağlanır.

Elektrik kayıplarını minimumda ve ısı dağılımını maksimumda tutmak için, montaj sırasında gerekli sıkıştırma kuvveti Fm sağlanmalıdır.

Diyot üzerindeki eksenel kuvvet Fm, yani diyot sıkıştırma kuvveti değer aralığı, paket çapına (muhafaza tipi) bağlı olarak 10 ila 100 kN arasındadır ve veri sayfasında belirtilmiştir.

Soğutucular disk (tablet tipi) yarı iletkenler için kullanılır ve temas yüzeyi çapı Ø19 mm için Ø100 mm.

Disk tipi doğrultucu diyotlar için soğutucular hakkında daha fazla bilgi için bkz.:
"Hava soğutmalı soğutucu O serisi", "Hava soğutucu SF serisi", "Su soğutucu SS serisi".

Disk tipi güç doğrultucu diyotlar için montaj önerileri:

Diyot ve soğutucunun eşleşen yüzeyleri arasındaki ısı transferinin ve elektriksel temasın tüm sıcaklık aralığında güvenilirliği uygun tork (sıkıştırma kuvveti) ile sağlanır.

Montajdan önce şunları yapmalısınız görsel denetim (1) mekanik hasarlar için temas yüzeyleri ve silin (2), alkol ile ıslatılmış (toluen, benzin, aseton).

İncelemeden sonra, mevcut kontakları düzeltin (kurşun), bir pim takın yapının hizalanmasını sabitlemek için.

Isı transferi parametrelerini iyileştirmek için tavsiye edilenler yağlamak için (3) montajdan önce ince bir silikon termal iletken macun tabakası, ki bu montaj için zorunlu bir koşul değildir.

Diyotu takın (3), soğutucunun ikinci kısmı, fiberglas izolatör ve baskı pulu.

Traversi geçirmek için (4) ve somunları eşit şekilde sıkın. Emin olun yanlış hizalama yok ve eşitlik temas yüzeylerinin.

Parçalar yeterince kenetlenmiş ancak hareket edebiliyorsa, soğutucuyu düz bir yüzeye yerleştirmenizi ve paralellik toleransının kontrol edilmesi yüzeylerin genel bitişik düzleminin (5).

Her bir somunu kelepçeleyin sırayla (yaklaşık çeyrek tur) durağa (6). Traversin sapma miktarı, elde edilen sıkıştırma kuvvetinin gerekli olana karşılık gelip gelmediğini belirler.

Montajdan sonra, bağlantı elemanları (somunlar ve pullar) korozyona karşı ayrıca emniyete alınmalıdır.

Güç diyotları için ipuçları ve öneriler:

Güç diyotları, tüm parametreler için sınır yüklerinde uzun süre çalıştırılmamalıdır. Bu durumda, güvenlik faktörü cihazın gerekli güvenilirlik derecesine göre belirlenir.

Arızalı bir güç diyotunu, değiştirilen diyotun parametrelerine uyan bir diyotla değiştirin.

Yüksek ortam sıcaklığına sahip bir ortamda çalışırken aşırı soğutma sağlanmalıdır.

Uygun ısı dağılımını sağlamak için güç diyotlarının ve soğutucuların toz ve kirleticilerden arındırılması için periyodik olarak temizlenmesi önerilir.

Paralel bağlı güç diyotları arasındaki akımları eşitlemek için endüktif akım bölücüler (genellikle bükülmüş toroidal tel) kullanılmalıdır. En popüler bağlantı yöntemleri kapalı devre, ortak bobin devresi veya güç diyotudur. Bu durumda akım bölücülerin verimliliği manyetik telin kesiti tarafından belirlenir.

Güç diyotları seri bağlandığında gerilim dengesizliğinin önlenmesi, her diyota paralel bağlanan şönt dirençler kullanılarak sağlanır. Geçici koşullarda gerilim dengelemesi, her diyoda paralel kondansatörler bağlanarak sağlanır.

Çalışma sırasında yüksek gerilim altındaki güç diyotlarına dokunmak kesinlikle yasaktır.
