Home / Ürünler / Standart Kurtarma Diyotları Vishay (Saplama)

Standart Geri Kazanım Diyotları, Saplama Tipi, Vishay Değiştirme

Güç Doğrultucu Diyotları, olarak da bilinir Standart Kurtarma Diyotları saplama tasarımında genel amaçlı bir diyottur.

Özellikler: hat frekansı için optimize edilmiştir; düşük açık durum kayıpları; yüksek ters gerilim ve yüksek akım işleme yetenekleri.

Doğrultucu Diyotlar ASDS AS ENERGITM bir değiştirme, Standart Geri Kazanım Diyotları için analog, alternatif yarı iletken cihazlar Saplama Tipi Vishay Semiconductors.

"Saplama cihazları için hava soğutmalı soğutucu O serisi", tristör soğutması için de sipariş edilebilir.

Doğrultucu diyotlar için parça numaralandırma kılavuzu

youtubeVideo: Yüksek güçlü saplama diyotlarının incelemeleri

icon AS ENERGITM Yarı İletkenler Üretim Referansı

Standart geri kazanım diyotları, 3600V'a kadar gerilimli devrelerde 600A'e kadar DC ve AC akımlarını dönüştürür. Başlıca uygulamaları büyük AC sürücüler, alüminyum eritme ve diğer metal arıtma için redresörlerin yanı sıra yol kenarı beslemesidir..

Diyot, cihazın mevcut ekipmana entegre edilmesini kolaylaştıran endüstri standardı bir saplama tasarımına sahiptir. Diyotun polaritesi (anot, katot) kasa üzerindeki simge ile belirlenir. Diyotlar için teknik özellikler, parça numaralandırma kılavuzu ve veri sayfaları aşağıda listelenmiştir.

Doğrultucu Diyotlar aşağıdaki özelliklere sahiptir: düşük statik ve dinamik kayıplar, yüksek VRSM/VRRM değerleri, cihazların çeşitli endüstrilerde kullanımına ilişkin kapsamlı deneyim, 100 ila 9000 V voltaj ve 100 ila 7500 A amper aralığı, termal ve elektriksel döngüye karşı yüksek direnç.

Firmamız doğrultucu diyotlar için satın alma tarihinden itibaren 2 yıl kalite garantisi vermektedir. Diyotları tedarik ederken, gerekirse teknik pasaport ve uygunluk sertifikası sağlıyoruz.

Devamını oku

Standart kurtarma diyotları saplama tipinin nihai fiyatı voltaj sınıfına, miktara, teslimat koşullarına, üreticiye, menşe ülkeye ve ödeme şekline bağlıdır.

Standart Geri Kazanım Diyotları (Saplama Tipi) Vishay ve Yedeklerinin Genel Özellikleri

Tip IFAV
(TC)		 VRRM/VDRM IFSM I2t VF(TO) rT Tvj max Rth(j-c)
 W Paket Değiştirme
AS ENERGITM		 Veri sayfası
A (ºC) V A kA2·s V mΩ ºC ºC/W g mm PDF
VS-150U(R)
VS-150U60D 150 (125) 600 3000 45 0.80 0.97 180 0.023 130 DO-8
(DO-205AA)		 ASDS150U60D
VS-150UR60D 600 ASDS150UR60D
VS-150U80D 800 ASDS150U80D
VS-150UR80D 800 ASDS150UR80D
VS-150U80DL 800 ASDS150U80DL
VS-150UR80DL 800 ASDS150UR80DL
VS-150U100D 1000 ASDS150U100D
VS-150U100DL 1000 ASDS150U100DL
VS-150UR100D 1000 ASDS150UR100D
VS-150UR100DL 1000 ASDS150UR100DL
VS-150U120D 1200 ASDS150U120D
VS-150U120DL 1200 ASDS150U120DL
VS-150U120DM12 1200 ASDS150U120DM12
VS-150UR120D 1200 ASDS150UR120D
VS-150UR120DL 1200 ASDS150UR120DL
VS-150UR120DM12 1200 ASDS150UR120DM12
VS-45L(R)
VS-45L10 150 (150) 100 3570 64 0.83 0.91 200 0.023 100 DO-30
(DO-205AC)		 ASDS45L10
VS-45LR10 100 ASDS45LR10
VS-45LR20 200 ASDS45LR20
VS-45L20 200 ASDS45L20
VS-45L40 400 ASDS45L40
VS-45LR40 400 ASDS45LR40
VS-45LR60 600 ASDS45LR60
VS-45L60 600 ASDS45L60

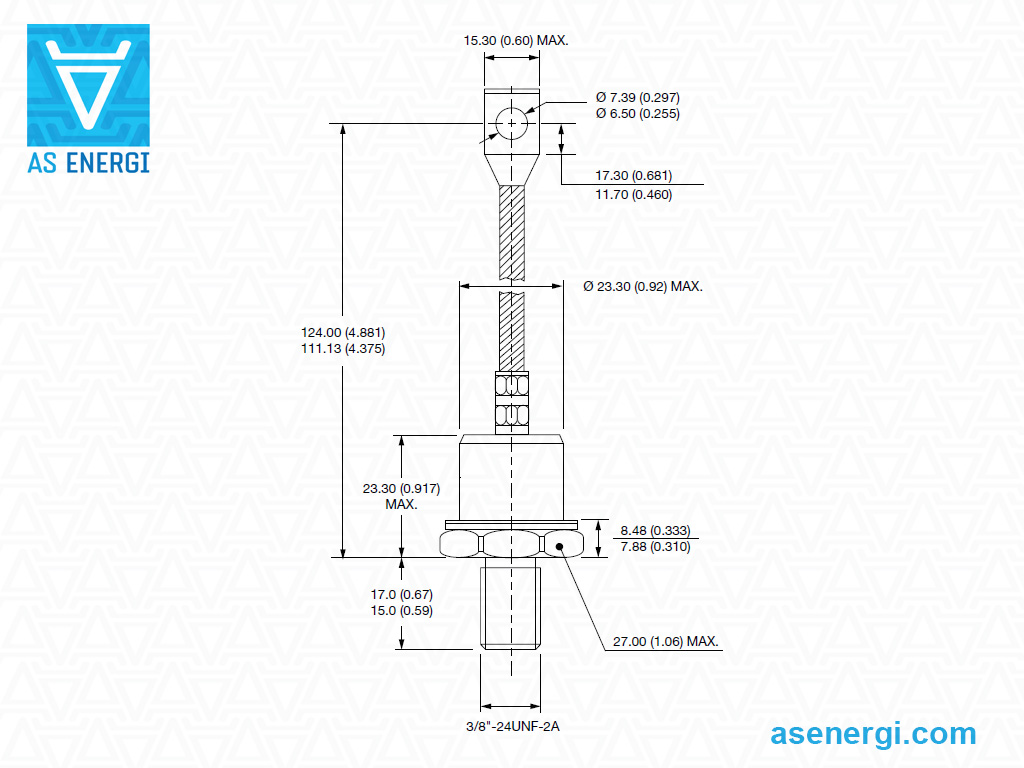

VS-150K(R)
VS-150K10A 150 (150) 100 3570 64 0.83 0.91 200 0.023 100 DO-8
(DO-205AA)		 ASDS150K10A
VS-150KR10A 100 ASDS150KR10A
VS-150K20A 200 ASDS150K20A
VS-150KR20A 200 ASDS150KR20A
VS-150K30A 300 ASDS150K30A
VS-150KR30A 300 ASDS150KR30A
VS-150K40A 400 ASDS150K40A
VS-150KR40A 400 ASDS150KR40A
VS-150K60A 600 ASDS150K60A
VS-150KR60A 600 ASDS150KR60A

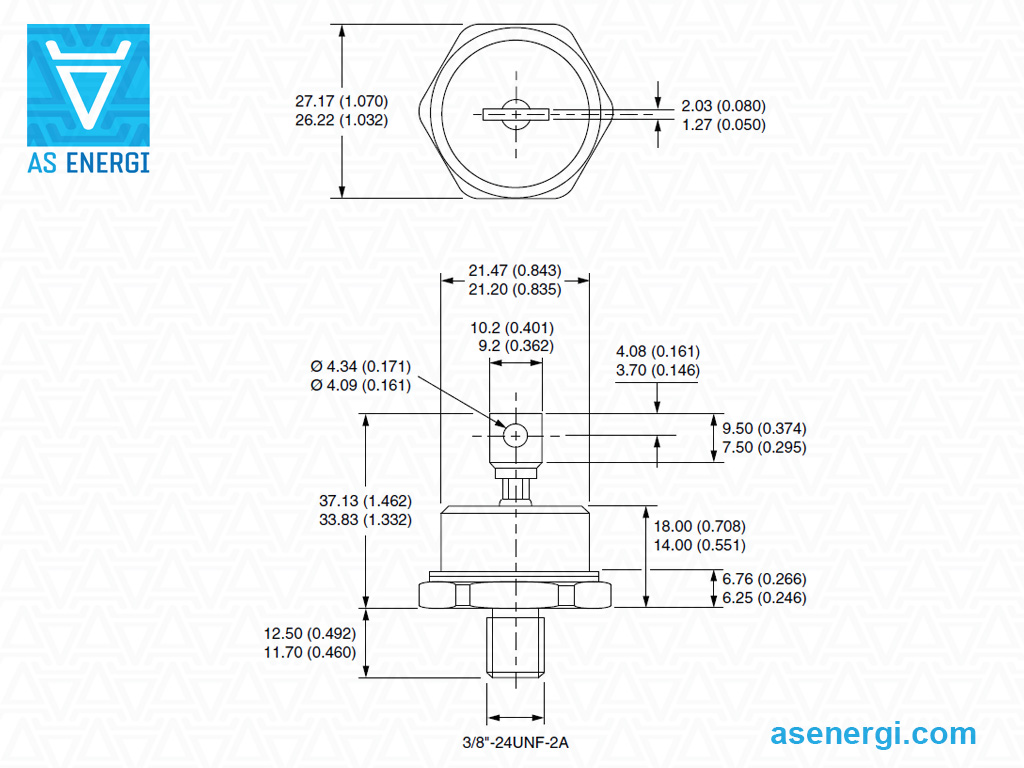

VS-150KS(R)
VS-150KS10 150 (150) 100 3570 64 0.83 0.91 200 0.023 100 B-42 ASDS150KS10
VS-150KSR10 100 ASDS150KSR10
VS-150KS20 200 ASDS150KS20
VS-150KSR20 200 ASDS150KSR20
VS-150KS30 300 ASDS150KS30
VS-150KSR30 300 ASDS150KSR30
VS-150KS40 400 ASDS150KS40
VS-150KSR40 400 ASDS150KSR40
VS-150KS60 600 ASDS150KS60
VS-150KSR60 600 ASDS150KSR60
VS-SD200N/R
VS-SD200N16PC 200 (110) 1600 4700 110 1.00 0.64 180 0.030 120 DO-30
(DO-205AC)		 ASDS200N16PC
VS-SD200R16PC 1600 ASDS200R16PC
VS-SD200N20PC 2000 ASDS200N20PC
VS-SD200R20PC 2000 ASDS200R20PC
VS-SD200R24MC 2400 ASDS200R24MC
VS-SD200R24PC 2400 ASDS200R24PC
VS-SD200N24PC 2400 ASDS200N24PC
VS-300U(R)
VS-300U10A 300 (150) 100 6550 214 0.610 0.751 200 0.015 250 DO-9
(DO-205AB)		 ASDS300U10A
VS-300UR10A 100 ASDS300UR10A
VS-300U20A 200 ASDS300U20A
VS-300UR20A 200 ASDS300UR20A
VS-300U30A 300 ASDS300U30A
VS-300UR30A 300 ASDS300UR30A
VS-300U40A 400 ASDS300U40A
VS-300U40AM20 400 ASDS300U40AM20
VS-300UR40A 400 ASDS300UR40A
VS-300U60A 600 ASDS300U60A
VS-300UR60A 600 ASDS300UR60A
VS-301U(R)
VS-301URA160 330 (120) 1600 8250 340 0.84 0.49 180 0.011 250 DO-9
(DO-205AB)		 ASDS301URA160
VS-301URA200 2000 ASDS301URA200
VS-301URA250 300 (120) 2500 6050 183 0.97 0.55 ASDS301URA250

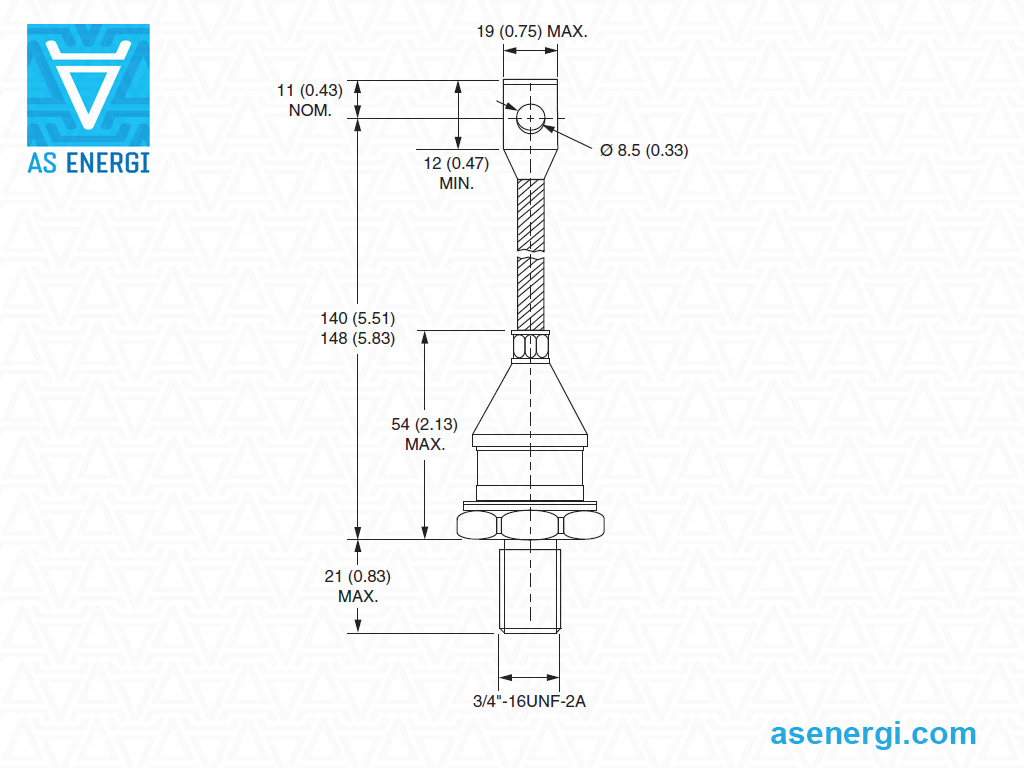

VS-307U(R)
VS-307URA160 330 (120) 1600 8250 340 0.84 0.49 180 0.011 250 B-60 ASDS307URA160
VS-307URA200 2000 ASDS307URA200
VS-307URA250 300 (120) 2500 6050 183 0.97 0.55 ASDS307URA250
VS-240U(R)
VS-240U60D 320 (100) 600 4500 101 0.83 0.6 180 0.015 250 DO-9
(DO-205AB)		 ASDS240U60D
VS-240U60DM16 600 ASDS240U60DM16
VS-240UR60D 600 ASDS240UR60D
VS-240UR60DM16 600 ASDS240UR60DM16
VS-240U80D 800 ASDS240U80D
VS-240U80DM16 800 ASDS240U80DM16
VS-240UR80D 800 ASDS240UR80D
VS-240U100D 1000 ASDS240U100D
VS-240UR100D 1000 ASDS240UR100D
VS-240U120D 1200 ASDS240U120D
VS-240UR120D 1200 ASDS240UR120D
VS-240UR140D 1400 ASDS240UR140D
VS-240UR160D 1600 ASDS240UR160D
VS-SD300N/R
VS-SD300N16PC 380 (100) 1600 6050 183 1.05 0.66 180 0.013 250 DO-9
(DO-205AB)		 ASDS300N16PC
VS-SD300R16PC 1600 ASDS300R16PC
VS-SD300N20PC 2000 ASDS300N20PC
VS-SD300R20PC 2000 ASDS300R20PC
VS-SD300N25PC 2500 ASDS300N25PC
VS-SD300R25PC 2500 ASDS300R25PC
VS-SD300N28PC 2800 ASDS300N28PC
VS-SD300R28PC 2800 ASDS300R28PC
VS-SD300N32PC 3200 ASDS300N32PC
VS-SD300R32PC 3200 ASDS300R32PC
VS-400U(R)
VS-400U80D 400 (120) 800 8250 340 0.85 0.49 200 0.013 250 DO-9
(DO-205AB)		 ASDS400U80DL
VS-400UR80D 800 ASDS400UR80D
VS-400U120D 1200 ASDS400U120D
VS-400UR120D 1200 ASDS400UR120D
VS-400U160D 1600 ASDS400U160D
VS-400UR160D 1600 ASDS400UR160D
VS-SD400N/R
VS-SD400N16PC 480 (120) 1600 8250 340 0.85 0.51 190 0.013 250 DO-9
(DO-205AB)		 ASDS400N16PC
VS-SD400R16PC 1600 ASDS400R16PC
VS-SD400N20PC 2000 ASDS400N20PC
VS-SD400R20PC 2000 ASDS400R20PC
VS-SD400N24PC 2400 ASDS400N24PC
VS-SD400R24PC 2400 ASDS400R24PC
VS-SD500N/R
VS-SD500N36PC 475 (55) 3600 7500 281 0.97 0.72 150 0.008 454 B-8 ASDS500N36PC
VS-SD500R36PC 3600 ASDS500R36PC
VS-SD600N/R
VS-SD600N04PC 600 (92) 400 13000 845 0.87 0.31 180 0.008 454 B-8 ASDS600N04PC
VS-SD600R04PC 400 ASDS600R04PC
VS-SD600N08PC 800 ASDS600N08PC
VS-SD600R08PC 800 ASDS600R08PC
VS-SD600N12PC 1200 ASDS600N12PC
VS-SD600R12PC 1200 ASDS600R12PC
VS-SD600N16PC 1600 ASDS600N16PC
VS-SD600N16M24C 1600 ASDS600N16M24C
VS-SD600R16PC 1600 ASDS600R16PC
VS-SD600N20PC 2000 ASDS600N20PC
VS-SD600R20PC 2000 ASDS600R20PC
VS-SD600N22PC 2200 ASDS600N22PC
VS-SD600N28PC 2800 ASDS600N28PC
VS-SD600R28PC 2800 ASDS600R28PC
VS-SD600N32PC 3200 ASDS600N32PC
VS-SD600R32PC 3200 ASDS600R32PC

Standart Kurtarma Diyotları için Parça Numaralandırma Kılavuzu:

AS DS 30 0 R 25 P C
AS – brand AS ENERGITM
DS – Ürün grubu: Diyot Saplama.
30 – Temel parça numarası.
0 – Standart kurtarma.
R – N = saplama normal polarite (katot saplamaya)
R = saplama ters polarite (anottan saplamaya).
25 – Gerilim kodu x 100 = VRRM.
P – Saplama tabanı DO-9 (DO-205AB) 3/4"-16UNF-2A.
C – Seramik gövde.

Yüksek Güçlü Yarı İletkenler AS ENERGITM

Firmamız 15000A'e kadar akımlarda ve 9000V'a kadar gerilimlerde çok çeşitli güç yarı iletkenleri (güç tristörleri, modülleri, doğrultucu diyotlar, çığ, rotor ve kaynak diyotları, triyaklar vb) ve bunlara ait hava ve su soğutucularının üretimi ve satışı ile uğraşmaktadır.
Yarı iletken cihazları herhangi bir hacimde satın alabilirsiniz ve büyük lotlar sipariş ederken fiyat daha düşük olacaktır. Müşterilerimizin güvenini kazandık ve tüm dünyaya ürün tedarik ediyoruz.

Modüller, SCR Tristörler, Diyotların satın alınmasıyla ilgili sorularınız için şu adrese bir e-posta talebi gönderin:

[email protected]

Ve size teslimat için ticari bir teklif sunacağız.
Çok sayıda kişi için, bireysel bir fiyat sağlayacağız!!!

Taleplerinize ve teknik görevinize göre üretim tesislerimizde
ürün üretmeye açığız.

Fotoğraf Galerisi

Fotoğraf galerisi AS ENERGITM tarafından üretilen birçok farklı yarı iletken cihazı, yarı iletken çipleri ve SCR'leri, test raporlarından örnekleri gösterir.

Daha fazla fotoğraf gör

youtubeVideo: Saplama Tipi Güç Doğrultucu Diyotlar

Saplama tipi güç doğrultucu diyotlar için montaj önerileri:

Saplama diyotunun soğutucu ile montajı

Diyot ve soğutucunun eşleşen yüzeyleri arasındaki ısı transferinin ve elektriksel temasın tüm sıcaklık aralığında güvenilirliği şu şekilde sağlanır uygun tork.

Montajdan önce şunları yapmalısınız görsel denetim (1) mekanik hasarlar için temas yüzeyleri ve silin (2), alkol ile ıslatılmış (toluen, benzin, aseton).

Isı transferi parametrelerini iyileştirmek için tavsiye edilenler yağlamak için (3) montajdan önce ince bir silikon termal iletken macun tabakası, ki bu montaj için zorunlu bir koşul değildir.

Montajdan sonra, bağlantı elemanları (somunlar ve pullar) korozyona karşı ayrıca emniyete alınmalıdır.

Güç diyotları için ipuçları ve öneriler:

Güç diyotları, tüm parametreler için sınır yüklerinde uzun süre çalıştırılmamalıdır. Bu durumda, güvenlik faktörü cihazın gerekli güvenilirlik derecesine göre belirlenir.

Arızalı bir güç diyotunu, değiştirilen diyotun parametrelerine uyan bir diyotla değiştirin.

Yüksek ortam sıcaklığına sahip bir ortamda çalışırken aşırı soğutma sağlanmalıdır.

Uygun ısı dağılımını sağlamak için güç diyotlarının ve soğutucuların toz ve kirleticilerden arındırılması için periyodik olarak temizlenmesi önerilir.

Paralel bağlı güç diyotları arasındaki akımları eşitlemek için endüktif akım bölücüler (genellikle bükülmüş toroidal tel) kullanılmalıdır. En popüler bağlantı yöntemleri kapalı devre, ortak bobin devresi veya güç diyotudur. Bu durumda akım bölücülerin verimliliği manyetik telin kesiti tarafından belirlenir.

Güç diyotları seri bağlandığında gerilim dengesizliğinin önlenmesi, her diyota paralel bağlanan şönt dirençler kullanılarak sağlanır. Geçici koşullarda gerilim dengelemesi, her diyoda paralel kondansatörler bağlanarak sağlanır.

Cihaz voltaj altında

Çalışma sırasında yüksek gerilim altındaki güç diyotlarına dokunmak kesinlikle yasaktır.
