Saplama tipi tristör ve doğrultucu diyot için Hava Soğutmalı Soğutucu

Hava Soğutmalı Soğutucular tek taraflı soğutma için saplama tipi çalışmaları sırasında SCR tristörlerine ve diyotlarına güç sağlar.

Soğutucular, yarı iletken cihazlar için aşağıdaki akımlar için kullanılır 10A için 500A ve gerilimler V_DRM/V_RRM kadar 1800V.

Soğutucular, metrik ISO diş çaplarına sahip saplama yarı iletkenleri için kullanılır: M5, M6, M8, M10, M12, M20x1.5, M24x1.5.

Özellikler: doğal hava soğutma ve cebri hava soğutma; korozyona dayanıklı alüminyum alaşım; düşük termal direnç; bir montaj yuvası ile kolay kurulum; standart modeller de özelleştirilebilir.

Minimum elektrik kayıpları ve cihazların maksimum ısı dağılımı için, güç cihazı spesifikasyonlarında belirtilen uygun tork Md'ye uyulmalıdır.

Hava ısı alıcılarının (soğutucular, radyatörler) kullanıldığı SCR tristörlerin ve doğrultucu diyotların akım aralığı: 10A, 15A, 16A, 20A, 25A, 30A, 32A, 40A, 50A, 60A, 63A, 80A, 100A, 125A, 150A, 160A, 200A, 250A, 300A, 320A, 400A, 500A.

Soğutucu ve güç cihazının temas yüzeyleri düşük pürüzlülük ve düzlük sapmalarına sahip olmalıdır.

Soğutucunun, akım kontağının ve yarı iletken cihazın temas yüzeyleri monte edilmeden önce alkole (toluen, benzen, aseton) batırılmış bir bezle silinmeli ve ince bir tabaka silikon-organik ısı transfer macunu ile yağlanması tavsiye edilir (bu bir tavsiyedir ve montaj için bir ön koşul değildir).

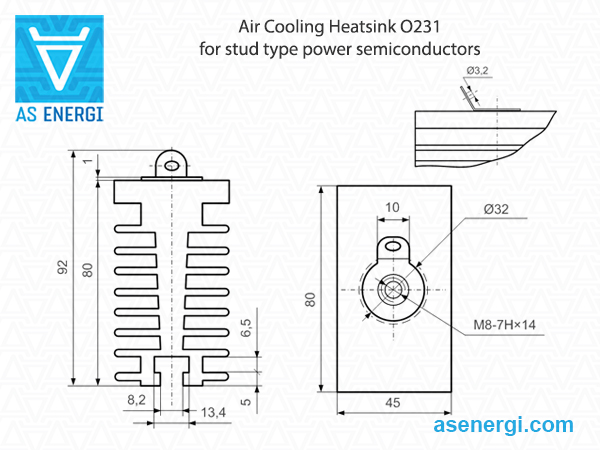

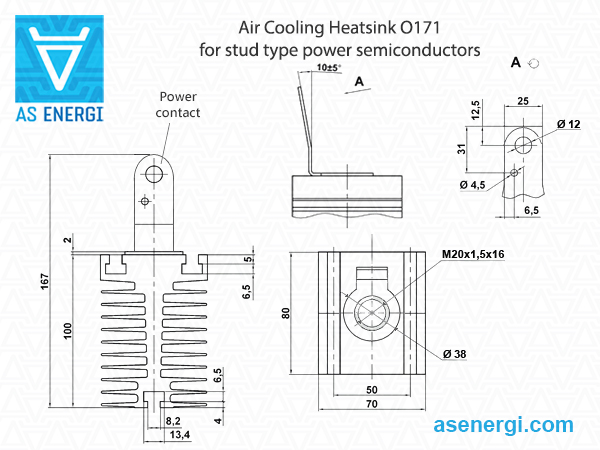

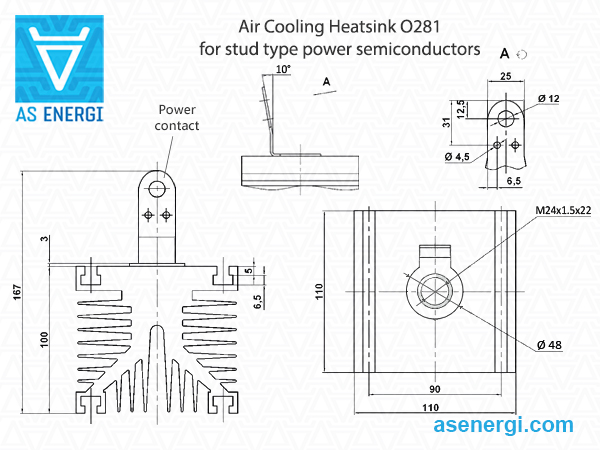

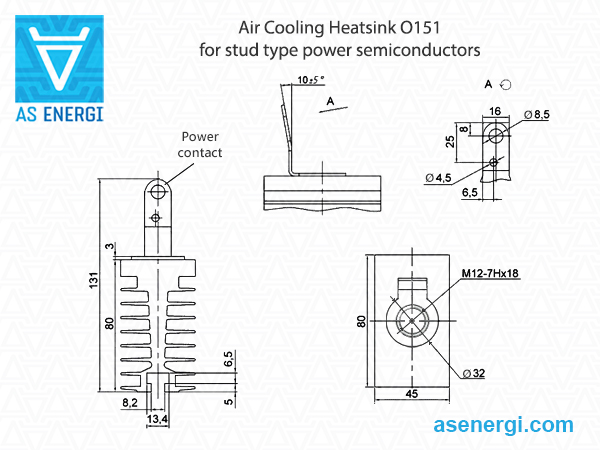

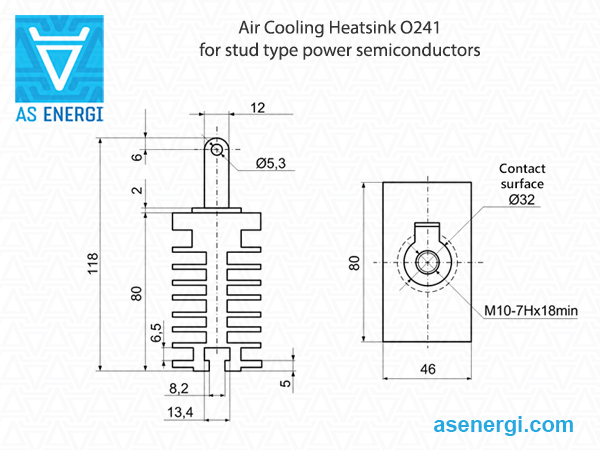

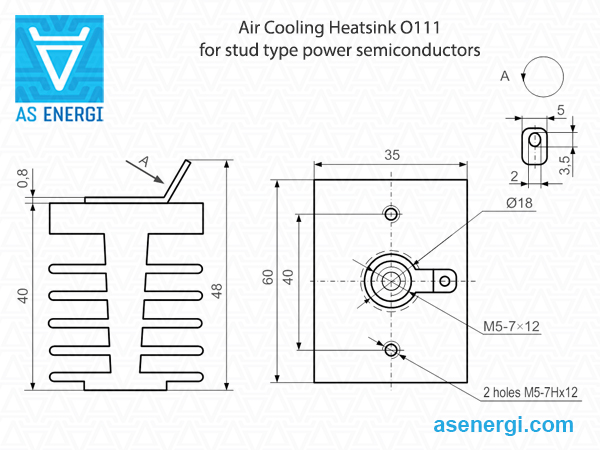

Hava soğutmalı ısı emicinin (radyatör) özellikleri ve parametreleri, boyutları, çizimleri aşağıda listelenmiştir.

Firmamız hava soğutma soğutucuları için satın alma tarihinden itibaren 2 yıl kalite garantisi vermektedir. Soğutucuları tedarik ederken, gerekirse teknik pasaport sağlıyoruz.

Devamını oku

Hava soğutma soğutucusunun nihai fiyatı miktara, teslimat koşullarına, üreticiye, menşe ülkeye ve ödeme şekline bağlıdır.

Saplama tipi güç yarı iletkenleri için Hava Soğutma Soğutucuları

Tip	Uygulanabilir saplama dişi	Doğal soğutma ile güç dağıtımı (P_F)	Termal direnç R_th(h-a)		Akış direnci. ΔPh	Montaj torku Md, ±10%	Soğutma yüzey alanı	Ağırlık (güç kontağı olmadan)	Anahatlar, boyutlar B×L×H (without power contact)	Akım için cihazlar için geçerlidir
		Doğal soğutma ile güç dağıtımı (P_F)	doğal soğutma	cebri soğutma (hava akışı V_cfh=6 m/s)	Akış direnci. ΔPh	Montaj torku Md, ±10%	Soğutma yüzey alanı	Ağırlık (güç kontağı olmadan)	Anahatlar, boyutlar B×L×H (without power contact)
		W	°C/W	°C/W	Pa	N·m	cm²	kg	mm
O111	M5	10	5.6	-	-	2.0	-	0.092	35×60×40	10A - 25A
O221	M6	18	2.8	-	-	2.5	432.478	0.156	45×60×60	20A - 40A
O231	M8	30	2.12	0.67	15	5.0	635.406	0.370	45×80×80	25A - 80A
O331	M8	30	2.12	0.67	15	5.0	635.406	0.378	45×80×80	25A - 80A
O241	M10	30	2.12	0.67	15	10	635.406	0.375	45×80×80	60A - 100A
O541	M10	50	1.90	0.67	15	10	635.406	0.420	45×80×80	60A - 100A
O151	M12	50	1.90	0.67	15	20	635.406	0.420	45×80×80	80A - 160A
O371	M20x1.5	50	1.90	0.67	15	50	635.406	0.420	45×80×80	200A - 400A
O171	M20x1.5	80	1.12	0.355	18	50	1249.94	0.670	70×80×100	200A - 400A
O181	M24x1.5	80	1.12	0.355	18	60	1249.94	0.700	70×80×100	200A - 500A
O271	M20x1.5	130	0.71	0.236	25	50	2173.508	1.750	110×110×100	200A - 400A
O281	M24x1.5	130	0.71	0.236	25	60	2173.508	1.750	110×110×100	200A - 500A

Saplama tipi yarı iletkenler için hava soğutma soğutucularının uygulanması

Tip	Uygulanabilir saplama dişi	Akım için cihazlar için geçerlidir	Uygulama paket tipi	Uygulama diyot, tristör tipi
O111	M5	10A - 25A	SD1, ST1	D112, DL112, T112, TS112
O221	M6	20A - 40A	SD2, ST2	D122, DL122, T122, TS122
O231	M8	25A - 80A	SD3, ST3, ST3-1	D132, DL132, T132, TS132
O331	M8	25A - 80A	SD3, ST3, ST3-1	D132, DL132, T132, TS132
O241	M10	60A - 100A	SD4, ST4, ST4-1	D141, T142, TS142
O541	M10	60A - 100A	SD4, ST4, ST4-1	D141, T142, TS142
O151	M12	80A - 160A	SD5, SD8, ST5	D151, T151, TF251
O371	M20x1.5	200A - 400A	SD6, ST6	D161, DL161, T161, TS161, TS261, TF261
O171	M20x1.5	200A - 400A	SD6, ST6	D161, DL161, T161, TS161, TS261, TF261
O181	M24x1.5	200A - 500A	SD7, ST7, D.SB1, T.SB1	D171, DL171, T171, TL171, TL271, TL371, TS171, TF271, TFI271
O271	M20x1.5	200A - 400A	SD6, ST6	D161, DL161, T161, TS161, TS261, TF261
O281	M24x1.5	200A - 500A	SD7, ST7, D.SB1, T.SB1	D171, DL171, T171, TL171, TL271, TL371, TS171, TF271, TFI271

Hava soğutma soğutucuları için Parça Numaralandırma Kılavuzu:

–

110

O	–	Ürün grubu: Yarı iletkenler için soğutucular.
2	–	Soğutucu tasarım modifikasyonunun seri numarası.
8	–	Saplama tipi soğutucular için montaj dişi çapına göre seri kodlaması.
1	–	Cihazlar için soğutucu tasarım modifikasyonunun seri numarası: 1 - saplama montajlı versiyon.
100	–	Soğutucunun uzunluğu, mm.

Yüksek Güçlü Yarı İletkenler AS ENERGI^TM

Firmamız 15000A'e kadar akımlarda ve 9000V'a kadar gerilimlerde çok çeşitli güç yarı iletkenleri (güç tristörleri, modülleri, doğrultucu diyotlar, çığ, rotor ve kaynak diyotları, triyaklar vb) ve bunlara ait hava ve su soğutucularının üretimi ve satışı ile uğraşmaktadır.
Yarı iletken cihazları herhangi bir hacimde satın alabilirsiniz ve büyük lotlar sipariş ederken fiyat daha düşük olacaktır. Müşterilerimizin güvenini kazandık ve tüm dünyaya ürün tedarik ediyoruz.

Modüller, SCR Tristörler, Diyotların satın alınmasıyla ilgili sorularınız için şu adrese bir e-posta talebi gönderin:

[email protected]

Ve size teslimat için ticari bir teklif sunacağız.
Çok sayıda kişi için, bireysel bir fiyat sağlayacağız!!!

Taleplerinize ve teknik görevinize göre üretim tesislerimizde
ürün üretmeye açığız.

Fotoğraf Galerisi

Fotoğraf galerisi AS ENERGI^TM tarafından üretilen birçok farklı yarı iletken cihazı, yarı iletken çipleri ve SCR'leri, test raporlarından örnekleri gösterir.

Daha fazla fotoğraf gör

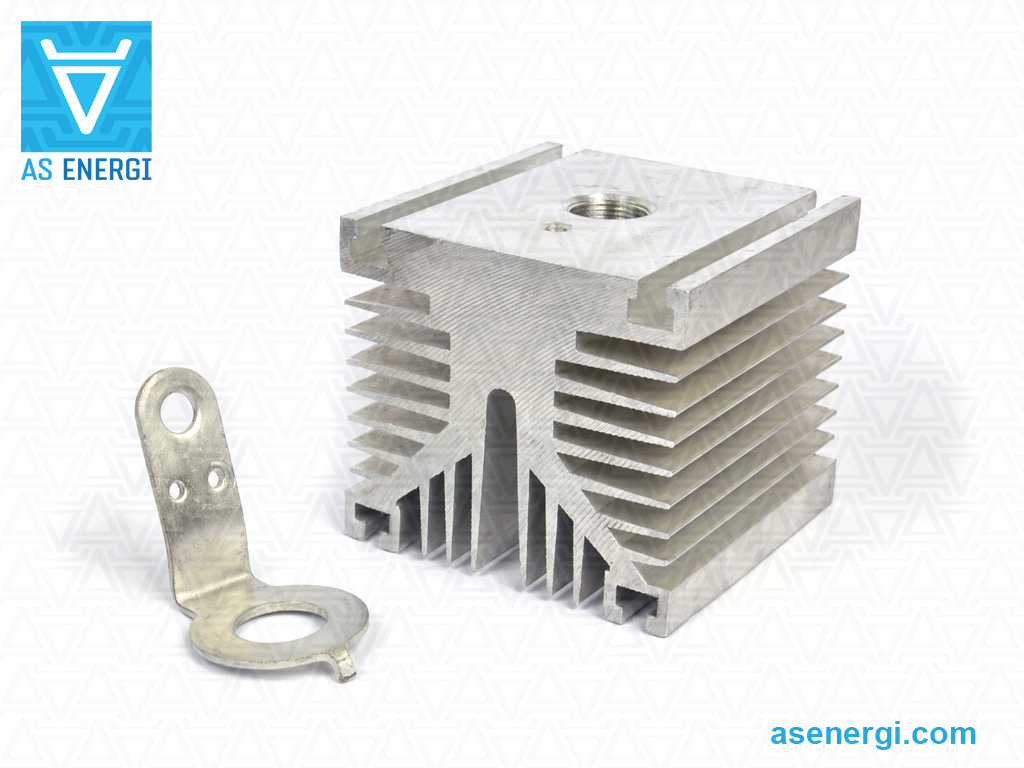

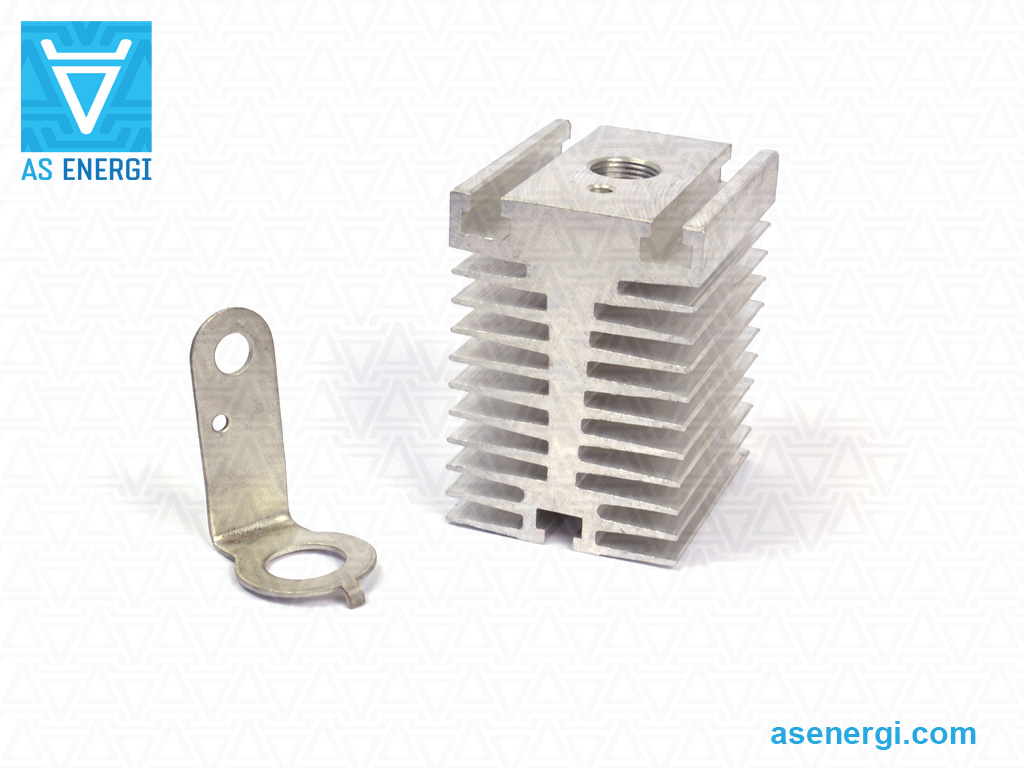

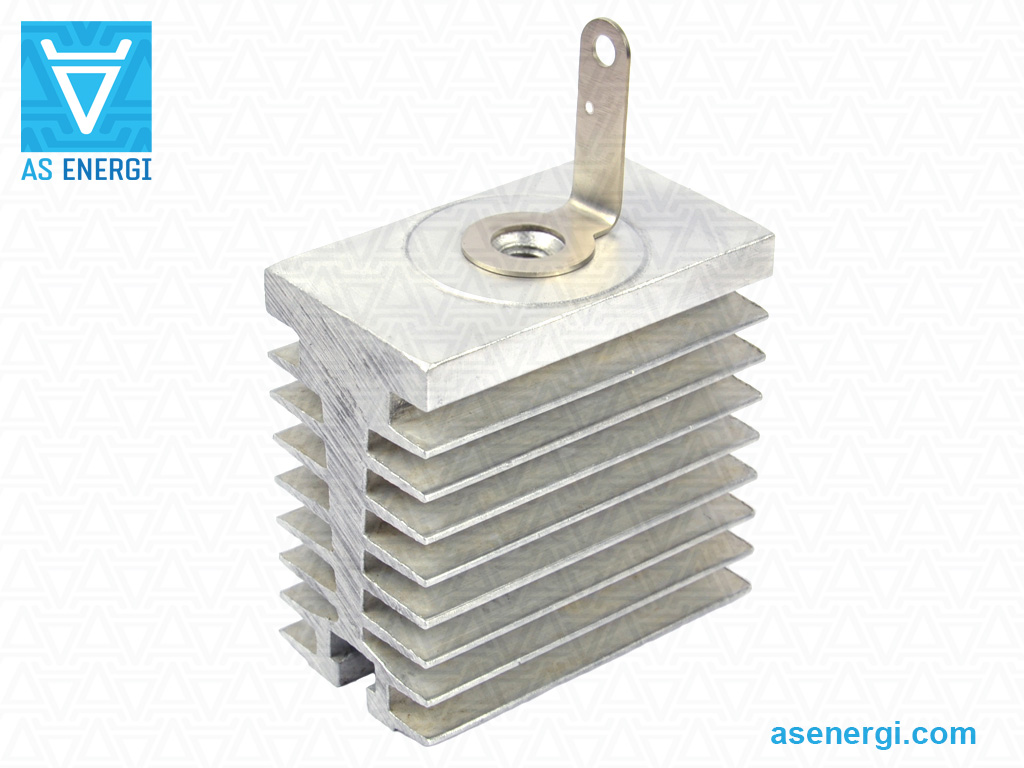

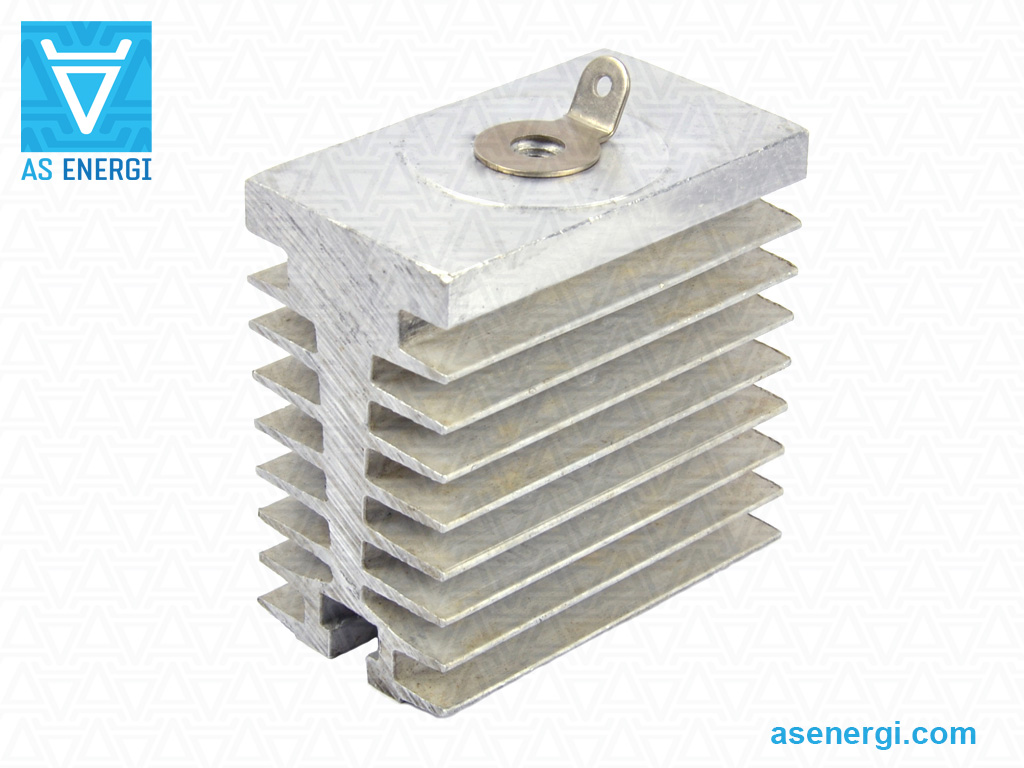

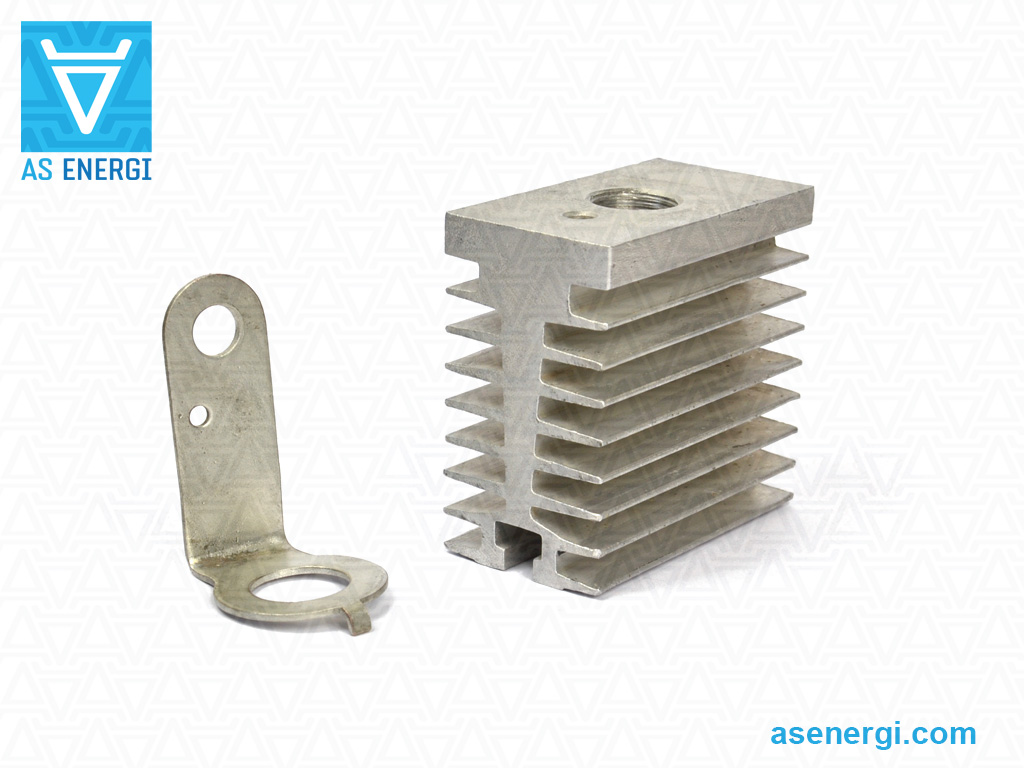

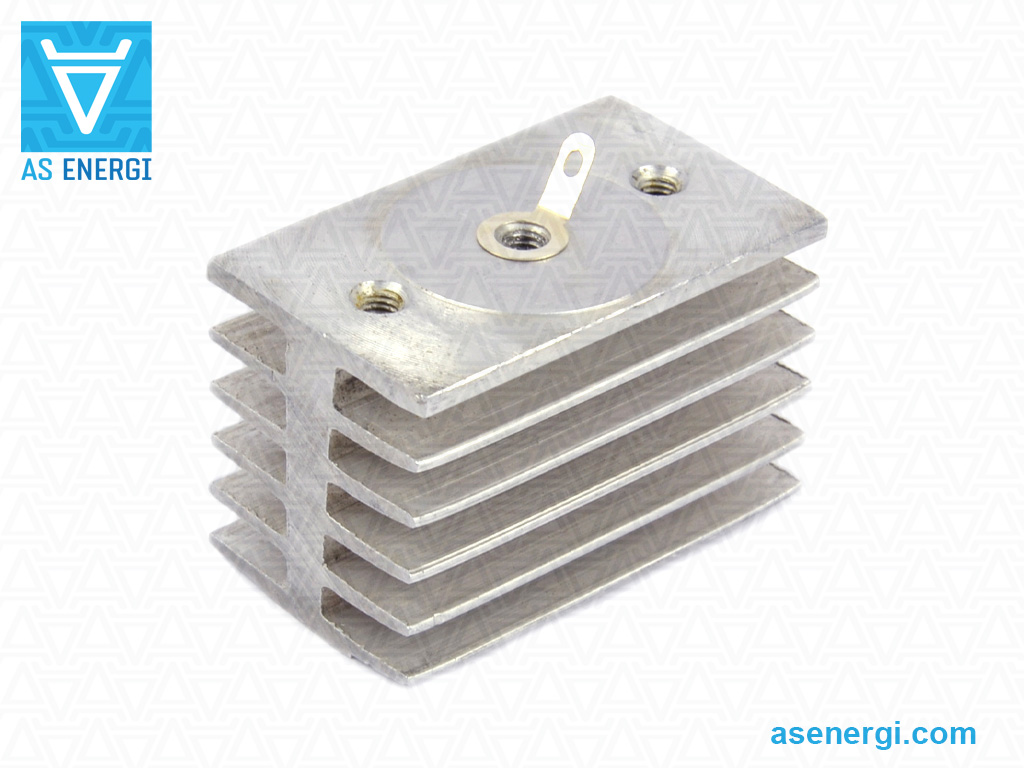

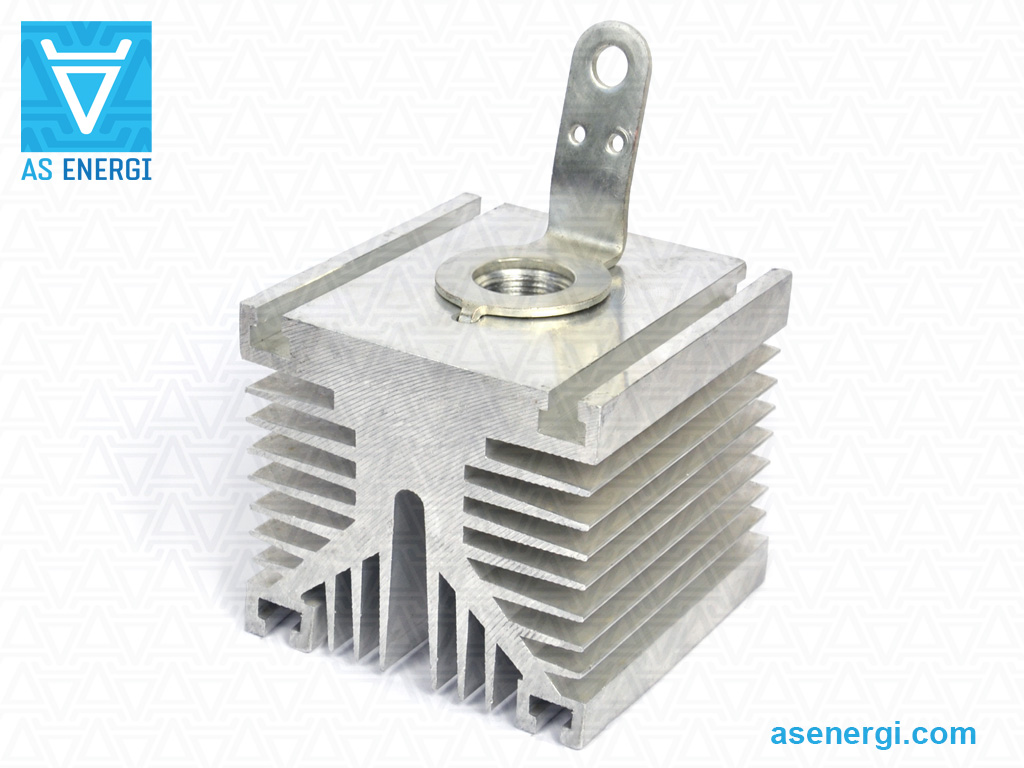

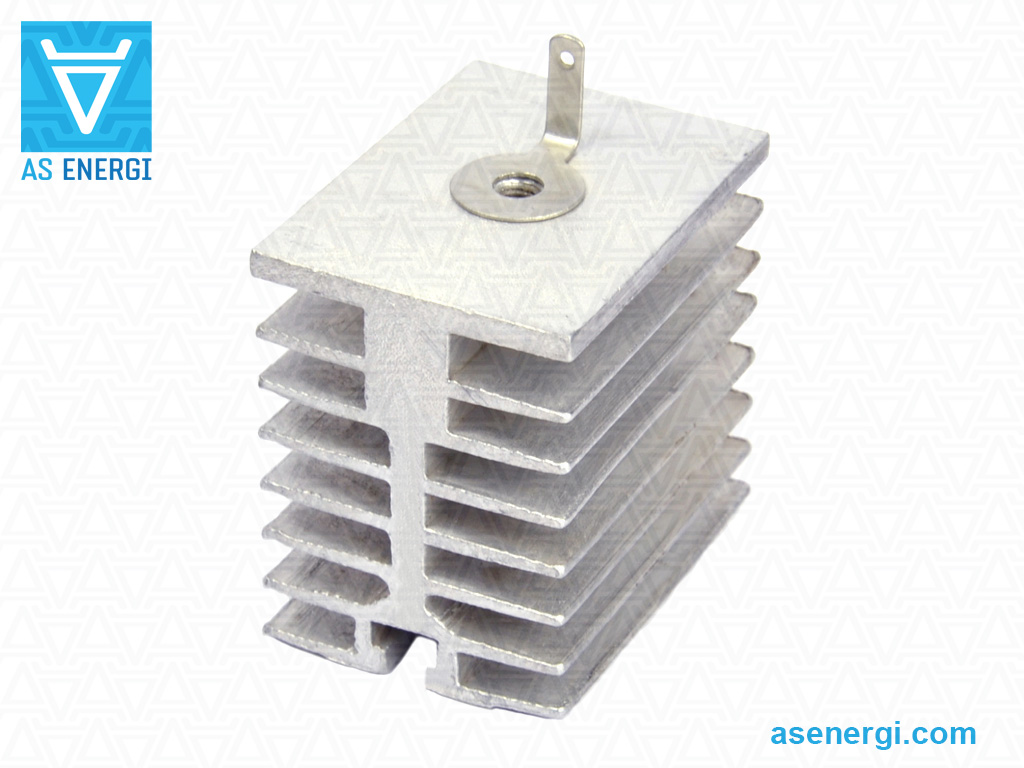

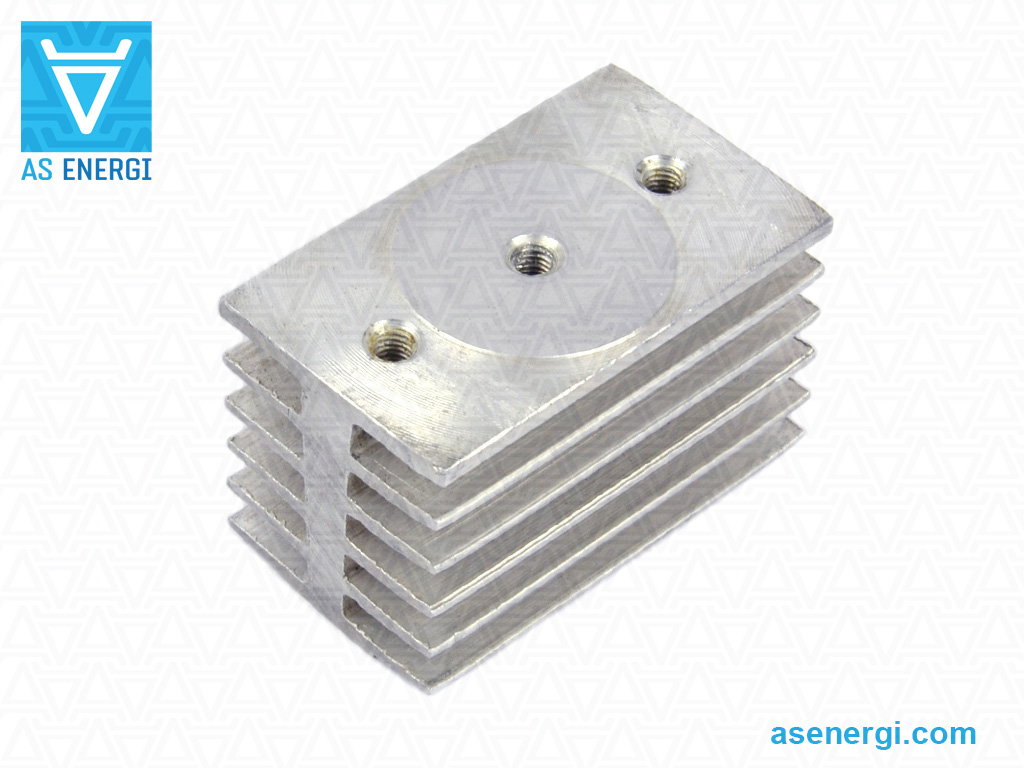

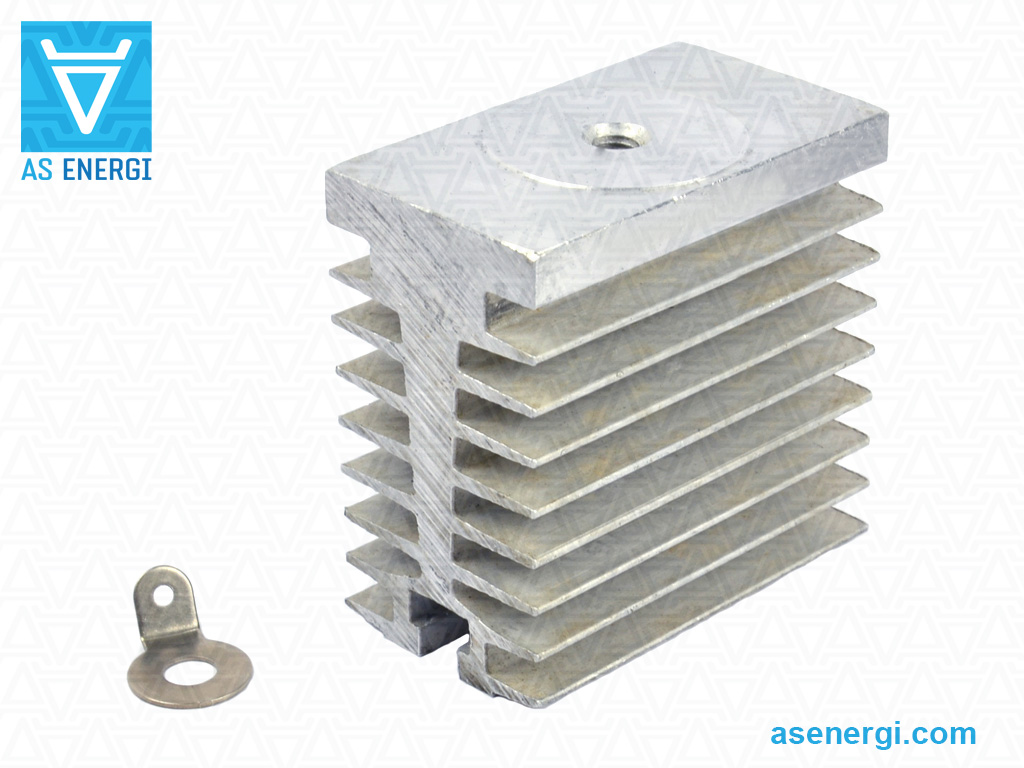

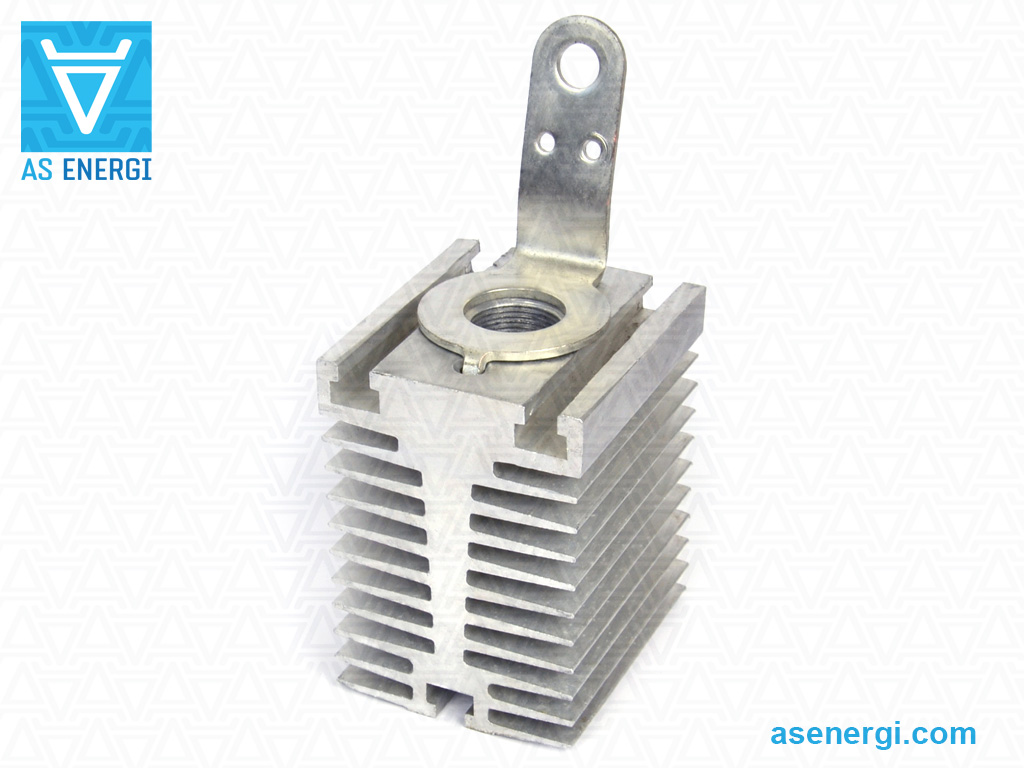

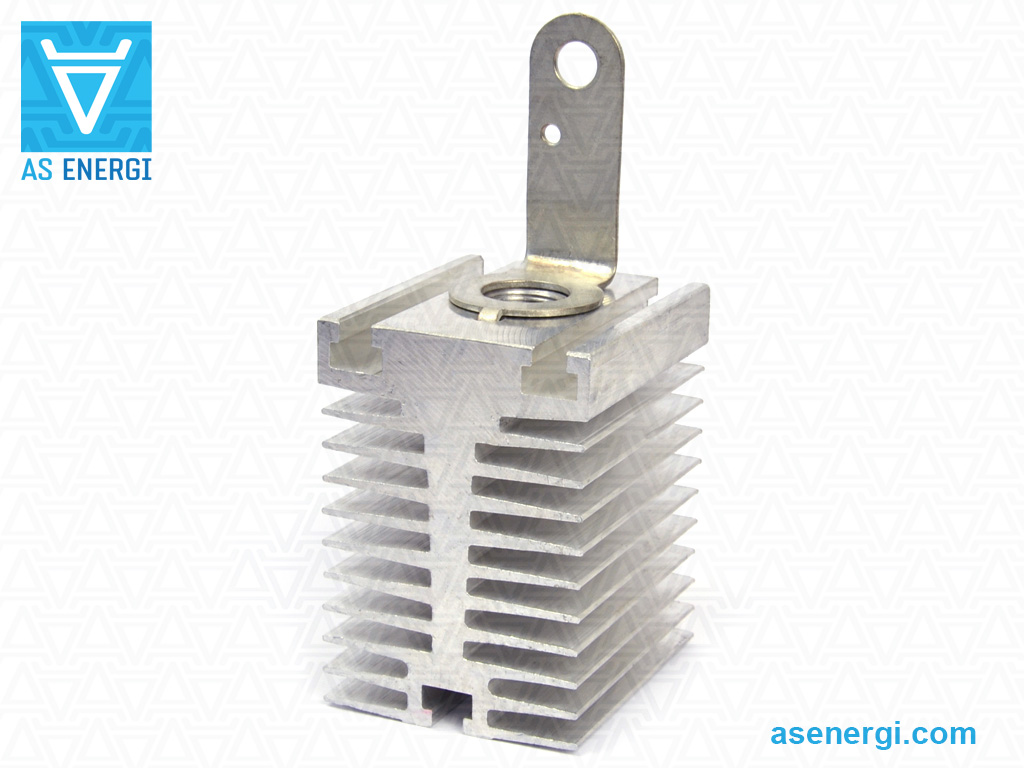

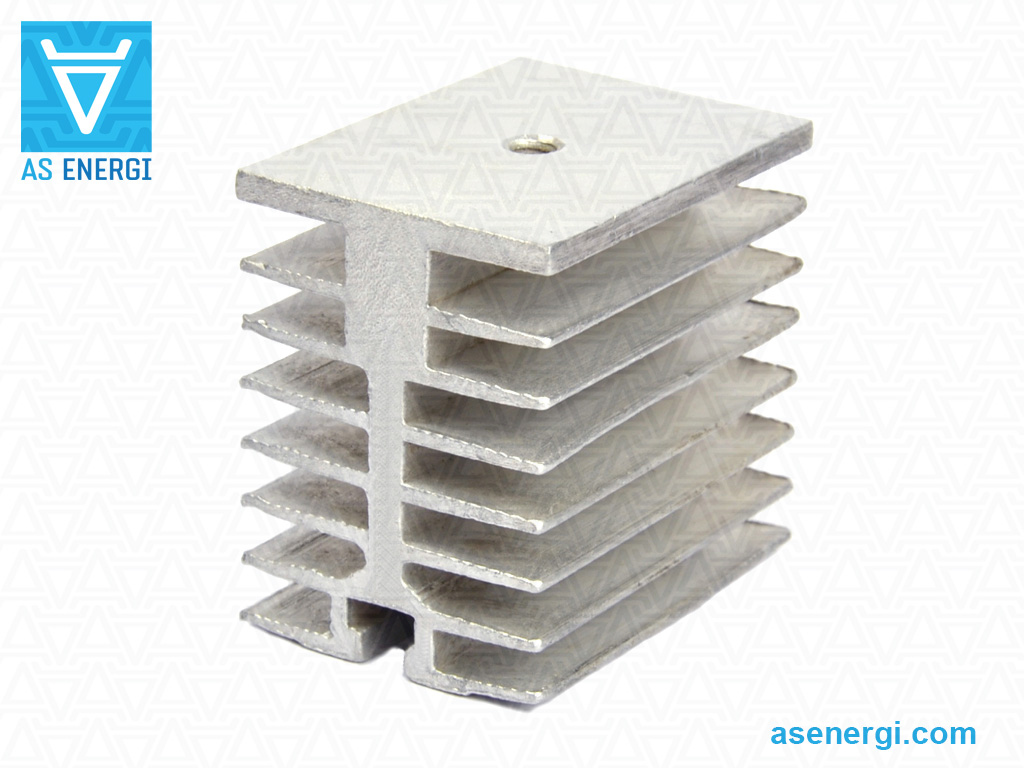

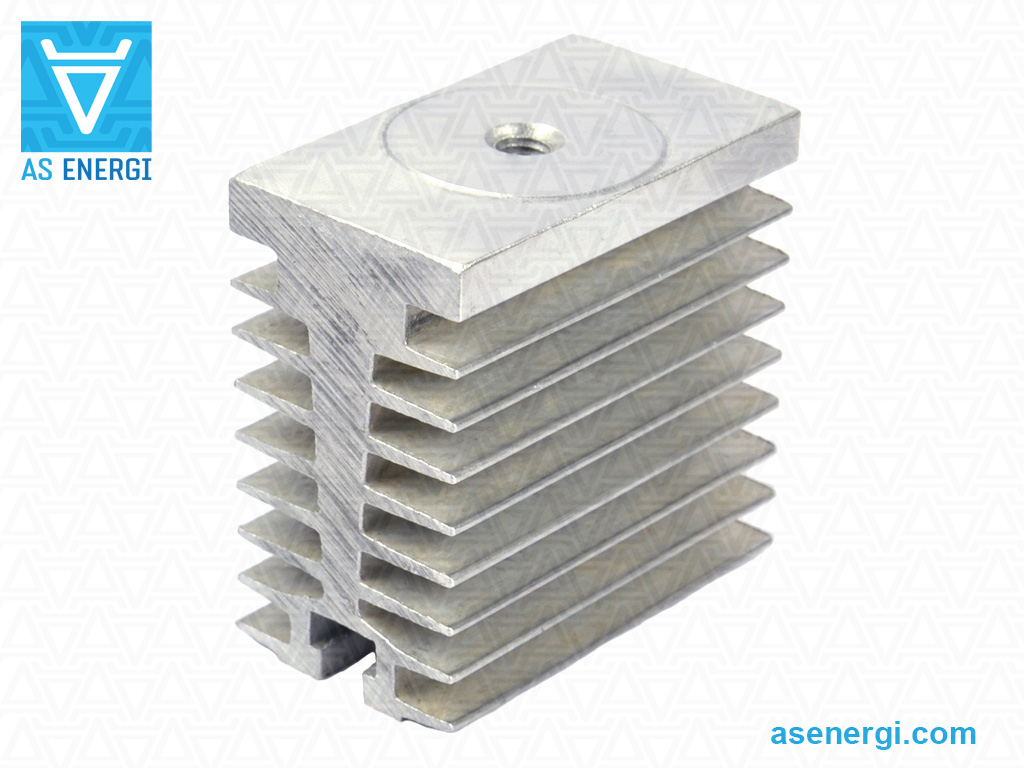

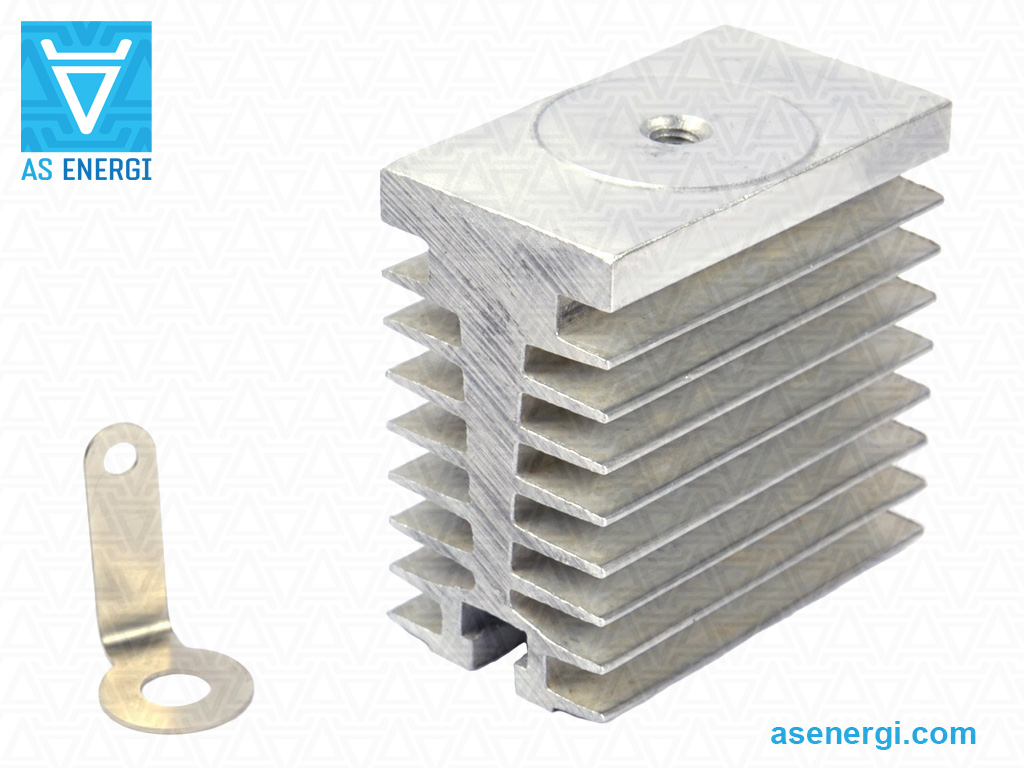

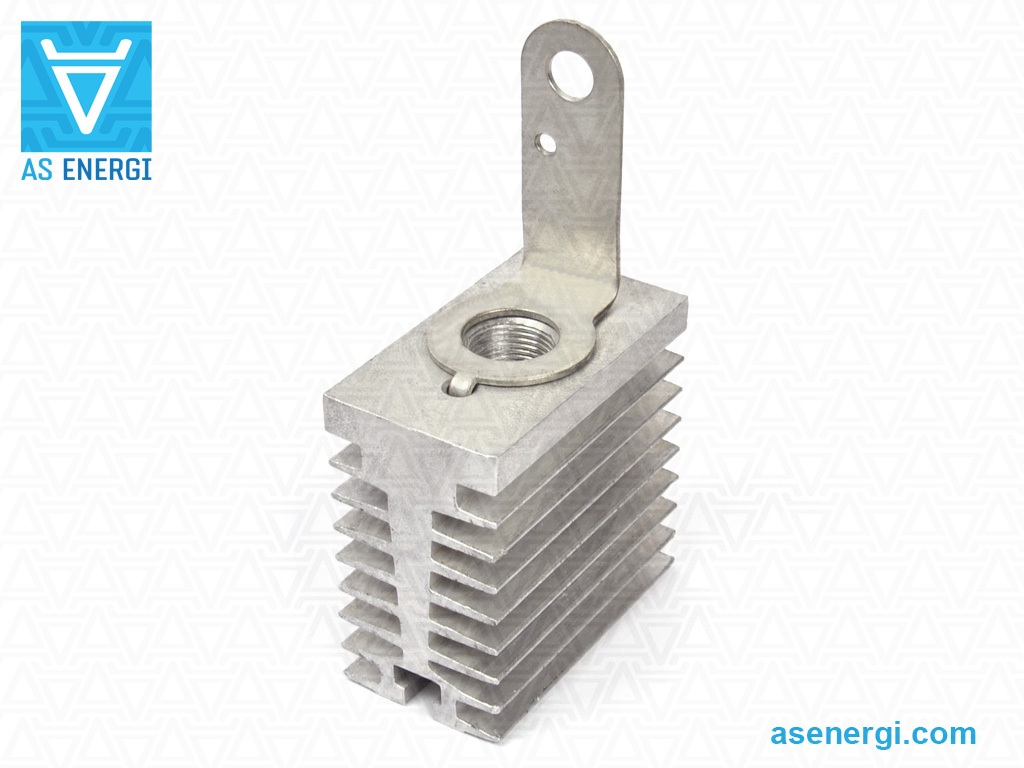

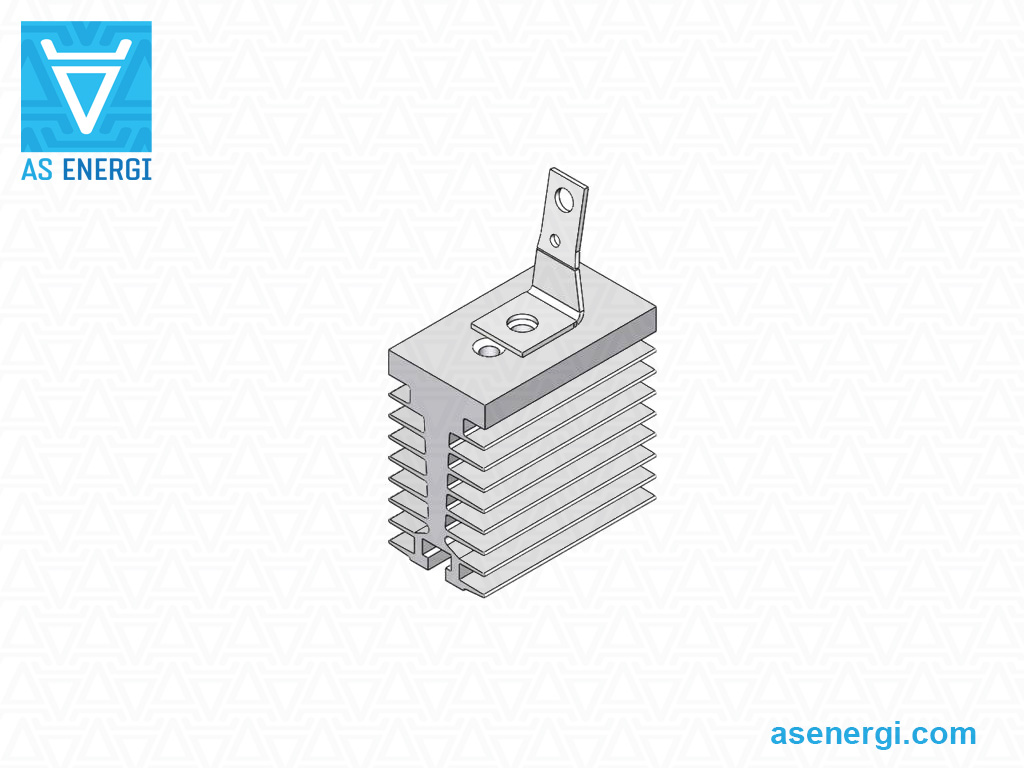

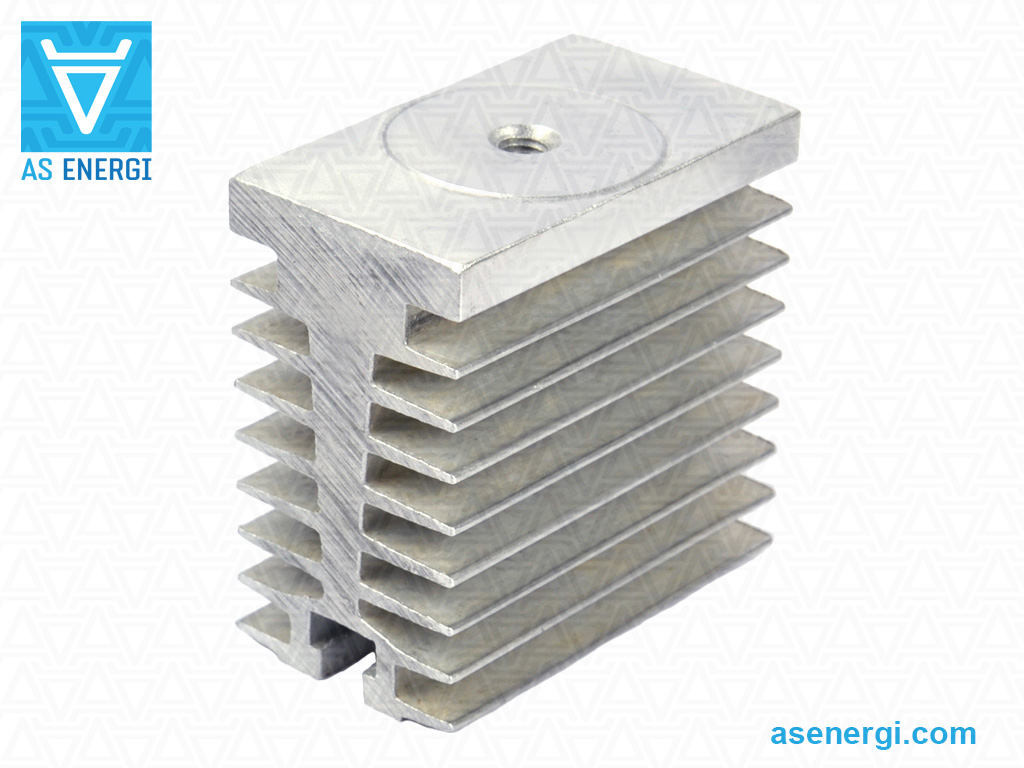

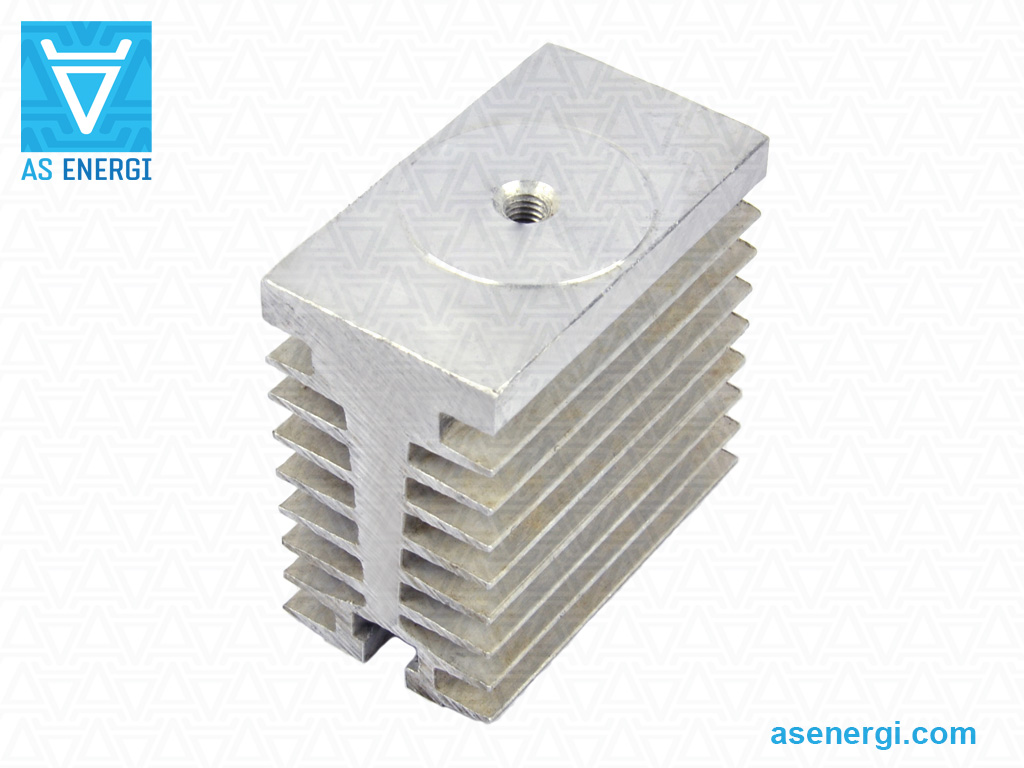

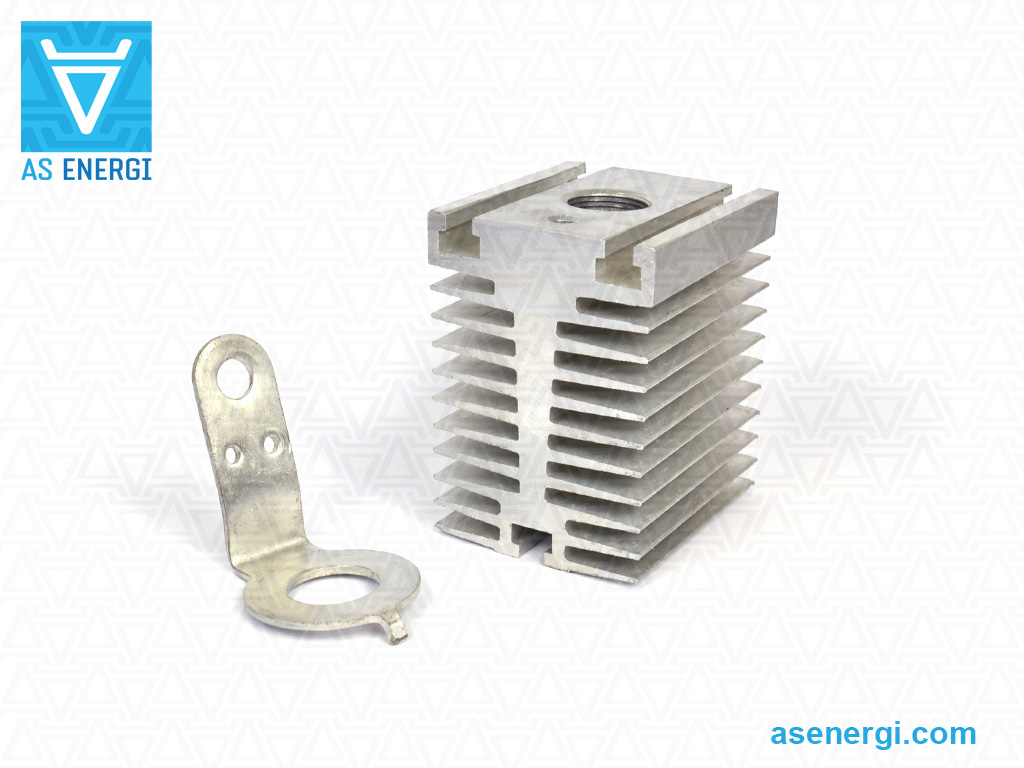

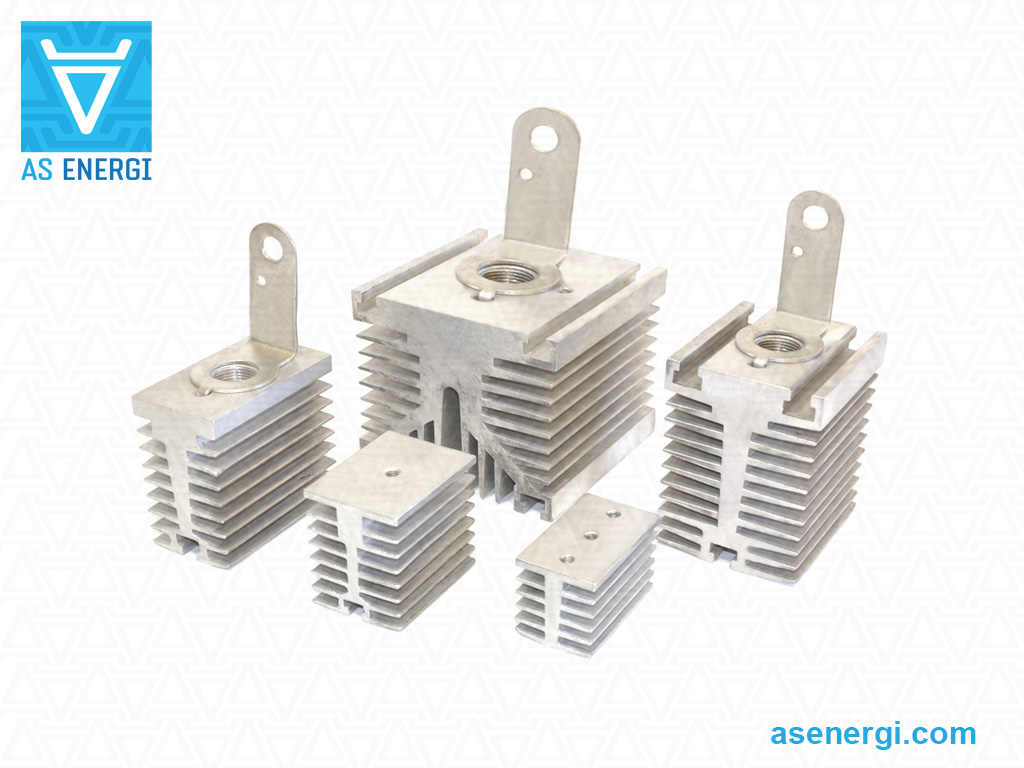

Saplama tipi yarı iletkenler için Hava Soğutma Soğutucularının Fotoğrafı:

Hava soğutuculu bir saplama tristörünün montajı için öneriler:

Saplama tristörünün bir soğutucu ile montajı

Tristör ve soğutucunun eşleşen yüzeyleri arasındaki ısı transferinin ve elektriksel temasın tüm sıcaklık aralığında güvenilirliği uygun tork ile sağlanır..

Montajdan önce şunları yapmalısınız görsel denetim (1) mekanik hasarlar için temas yüzeyleri ve Silin (2), alkol ile ıslatılmış (toluen, benzin, aseton).

Isı transferi parametrelerini iyileştirmek için tavsiye edilenler yağlamak için (3) montajdan önce ince bir tabaka silikon termal iletken macun (bu bir tavsiyedir ve kurulum için bir ön koşul değildir).

Montajdan sonra, bağlantı elemanları (somunlar ve pullar) korozyona karşı ayrıca emniyete alınmalıdır.

Güç tristörleri için ipuçları ve öneriler:

Güç tristörleri, tüm parametreler için sınır yüklerinde uzun süreler boyunca çalıştırılmamalıdır. Bu durumda, güvenlik faktörü cihazın gerekli güvenilirlik derecesine göre belirlenir.

Arızalı bir güç tristörünü, değiştirilen tristörün parametrelerine uyan bir tristörle değiştirin.

Yüksek ortam sıcaklığına sahip bir ortamda çalışırken aşırı soğutma sağlanmalıdır.

Uygun ısı dağılımını sağlamak için güç tristörlerinin ve soğutucuların toz ve kirleticilerden arındırılması için periyodik olarak temizlenmesi önerilir.

Paralel bağlı güç tristörleri arasındaki akımları eşitlemek için endüktif akım bölücüler (genellikle bükülmüş toroidal tel) kullanılmalıdır. En popüler bağlantı yöntemleri kapalı devre, ortak bobin devresi veya güç tristörüdür. Bu durumda akım bölücülerin verimliliği manyetik telin kesiti tarafından belirlenir.

Güç tristörleri seri bağlandığında gerilim dengesizliğinin önlenmesi, her tristöre paralel bağlanan şönt dirençler kullanılarak sağlanır. Geçici koşullarda gerilim eşitlemesi, her tristöre paralel kondansatörler bağlanarak sağlanır.

Çalışma sırasında yüksek gerilim altındaki güç tristörlerine dokunmak kesinlikle yasaktır.
