AS ENERGIKaynak Diyotları ZP serisi
Kaynak Diyotları ZP serisi AS ENERGITM, 4000A ila 18000A arasında ileri akım IFAV değerleri ve 200V ila 600V arasında ters engelleme gerilimleri VRRM ile mevcuttur.
Kaynak diyotları, orta frekans direnç kaynağı ve yüksek akım doğrultucu uygulamaları için geliştirilmiş kayıplarla tasarlanmıştır. Hepsi, olağanüstü yüksek ileri akım, düşük statik kayıplar ve çok düşük termal direnç sağlayan düşük açık durum voltajına (200-600V VRRM) sahiptir.
"Diskli cihazlar için hava soğutmalı soğutucu O serisi", "Hava soğutucu SF serisi", "Su soğutucu SS serisi" diyot soğutması için de sipariş edilebilir.
Part numbering guide for welding diodesKaynak diyotları için parça numaralandırma kılavuzu
Video: Yüksek güçlü disk diyotların incelemeleri Kaynak diyotları hafif paket, ince ve hermetik olarak sızdırmaz seramik muhafazalarda mevcuttur. Endüstri standardı tasarım gövdesi mevcut ekipmana kolay kurulum sağlar.
Kaynak diyotlarının özellikleri: basınç kontaklı kapsül tipi metal-seramik paket veya harici kılıfsız ince paket, orta gerilim, en düşük termal direnç için ince paketli yüksek akım doğrultucu diyot, düşük güç dağılımı ve düşük termal direnç, özellikle su soğutması için uygundur, paralelleme için ileri seçimler mevcuttur.
Kaynak diyotları serisi aşağıdaki özelliklere sahiptir: paralel cihazların miktarını azaltmaya izin veren yüksek ortalama ileri akım iletme yeteneği; elektrik ve termal döngüye karşı yüksek direnç, uzun bir hizmet ömrü sağlar; minimum statik kayıplar; yüksek maksimum bağlantı sıcaklığı (Tjmax), bu diyotların aynı soğutma sistemi ile daha yüksek akım iletmesine izin verir; çift taraflı soğutma imkanı; yüksek akım doğrultucular için optimize edilmiştir; çok düşük termal direnç; orta ve yüksek frekanslı kaynak ekipmanları için tasarlanmıştır.
Doğrultucu Diyotlar AS ENERGITM aşağıdaki özelliklere sahiptir: düşük statik ve dinamik kayıplar, yüksek VRSM/VRRM değerleri, cihazların çeşitli endüstrilerde kullanımına ilişkin kapsamlı deneyim, 100 ila 9000 V voltaj ve 100 ila 7500 A amper aralığı, termal ve elektriksel döngüye karşı yüksek direnç.
Firmamız doğrultucu diyotlar için satın alma tarihinden itibaren 2 yıl kalite garantisi vermektedir. Diyotları tedarik ederken, gerekirse teknik pasaport ve uygunluk sertifikası sağlıyoruz.
Kaynak diyotlarının nihai fiyatı voltaj sınıfına, miktara, teslimat koşullarına, üreticiye, menşe ülkeye ve ödeme şekline bağlıdır.

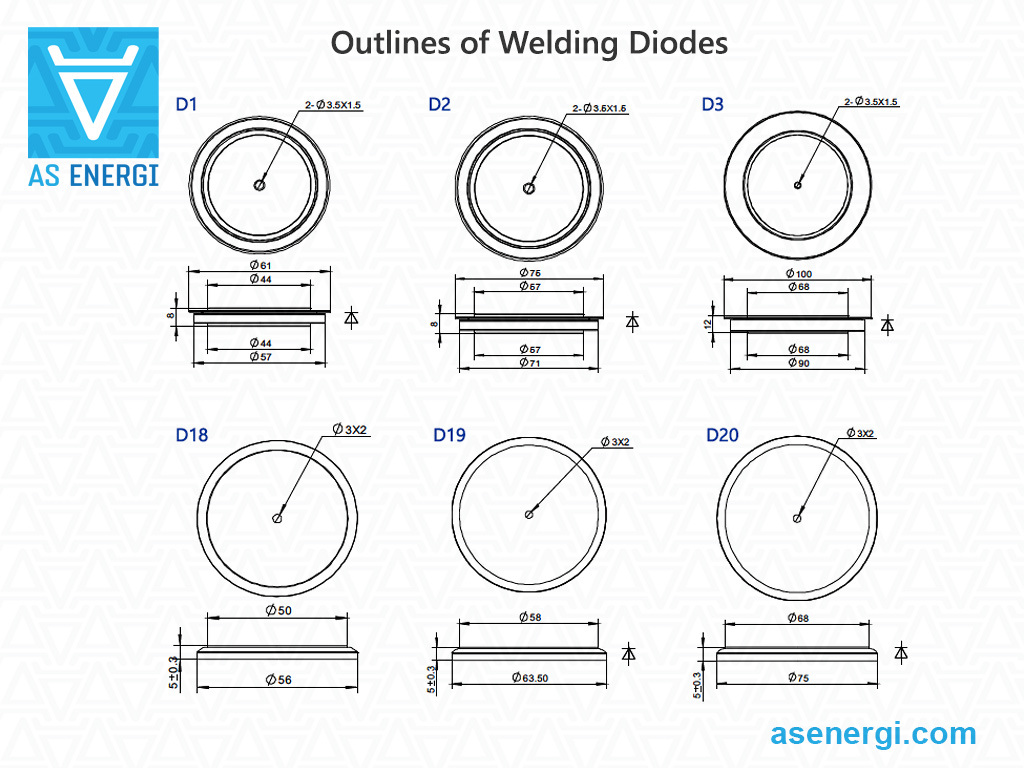

Kaynak Diyotları ZP serisinin genel özellikleri AS ENERGITM
| Tip | IF(AV)M (TC=85°C) |
VRRM | IFSM | I2t | VF(T0) | rT | Tvj max | Rth(j-c) | Rth(c-h) | Fm | W | Paket | Anahatlar, Boyutlar ØDxØdxH |
| A | V | kA | kA2·s | V | mΩ | ºC | ºC/W | ºC/W | kN | kg | mm | ||
| Muhafaza Kaynak Diyotları | |||||||||||||
| ZP4000-(02...06) | 5000 | 200-600 | 45 | 10 | 0.80 | 0.030 | 170 | 0.010 | 0.005 | 20-25 | 0.14 | D1 | 61x44x8 |
| ZP7100-(02...06) | 7100 | 200-600 | 55 | 15 | 0.75 | 0.025 | 170 | 0.010 | 0.005 | 20-25 | 0.14 | D1 | 61x44x8 |
| ZP12000-(02...06) | 11000 | 200-600 | 85 | 36 | 0.75 | 0.020 | 170 | 0.006 | 0.003 | 35-40 | 0.22 | D2 | 75x57x8 |
| ZP16000-(02...06) | 16000 | 200-600 | 120 | 72 | 0.80 | 0.019 | 190 | 0.004 | 0.002 | 50-60 | 0.55 | D3 | 100x68x12 |
| Muhafazasız Kaynak Diyotları | |||||||||||||
| ZP10500-(02...06) | 10500 | 200-600 | 70 | 25 | 0.80 | 0.03 | 170 | 0.0050 | 0.0026 | 30-50 | 0.11 | D18 | 56x50x5 |
| ZP13500-(02...06) | 13500 | 200-600 | 85 | 36 | 0.75 | 0.02 | 170 | 0.0039 | 0.0025 | 35-70 | 0.15 | D19 | 64x58x5 |
| ZP18000-(02...06) | 18000 | 200-600 | 120 | 72 | 0.80 | 0.02 | 190 | 0.0035 | 0.0020 | 70-80 | 0.20 | D20 | 75x68x5 |
Kaynak Diyotları için Parça Numaralandırma Kılavuzu:
| ZP | 18000 | - | 06 |
| ZP | – | Diyot Kaynağı  AS ENERGITM |
| 18000 | – | Ortalama açık durum akımı IF(AV), Amp. |
| 06 | – | Gerilim sınıfı VRRM / 100. |
Yüksek Güçlü Yarı İletkenler AS ENERGITM
Firmamız, 15000A'e kadar akım ve 9000V'a kadar gerilimlerde çok çeşitli güç yarı iletkenleri (güç tristörleri, modülleri, doğrultucu diyotlar, çığ, rotor ve kaynak diyotları, triyaklar vb.) ve bunlara ait hava ve su soğutucularının üretimi ve satışı ile uğraşmaktadır.
Yarı iletken cihazları herhangi bir hacimde satın alabilirsiniz ve büyük lotlar sipariş ederken fiyat daha düşük olacaktır. Müşterilerimizin güvenini kazandık ve tüm dünyaya ürün tedarik ediyoruz.
Modüller, SCR Tristörler, Diyotların satın alınmasıyla ilgili sorularınız için şu adrese bir e-posta talebi gönderin:
Ve size teslimat için ticari bir teklif sunacağız.
Çok sayıda kişi için, bireysel bir fiyat sağlayacağız!!!
Taleplerinize ve teknik görevinize göre üretim tesislerimizde
ürün üretmeye açığız.
Fotoğraf Galerisi
Fotoğraf galerisi AS ENERGITM tarafından üretilen birçok farklı yarı iletken cihazı, yarı iletken çipleri ve SCR'leri, test raporlarından örnekleri gösterir.

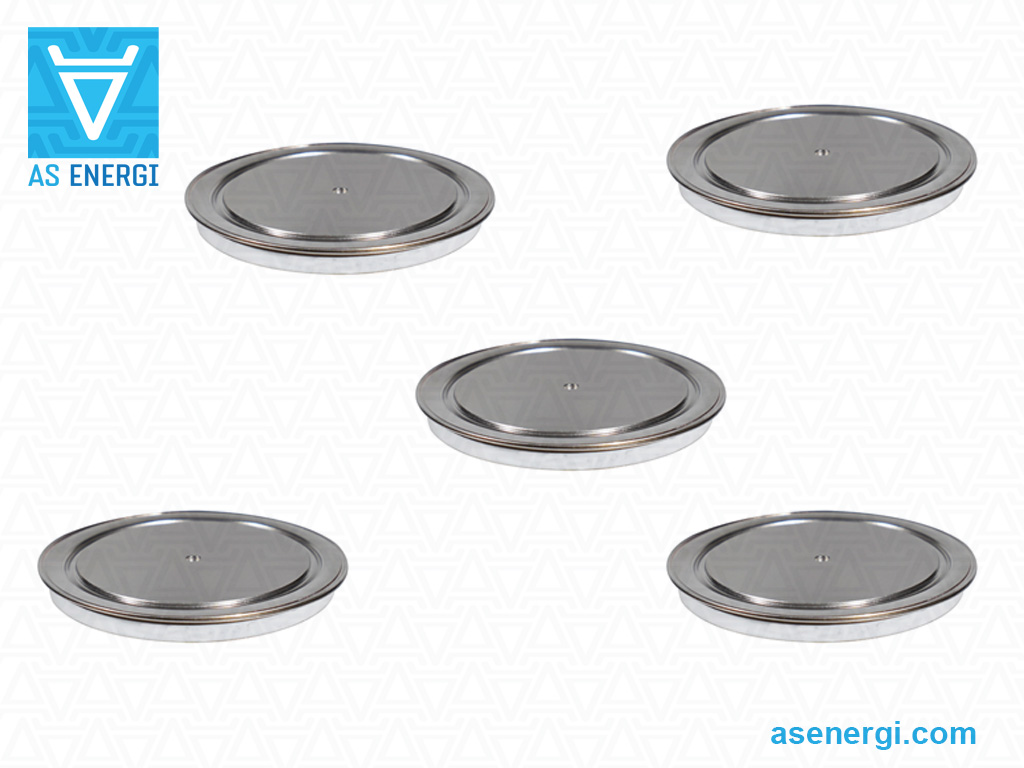

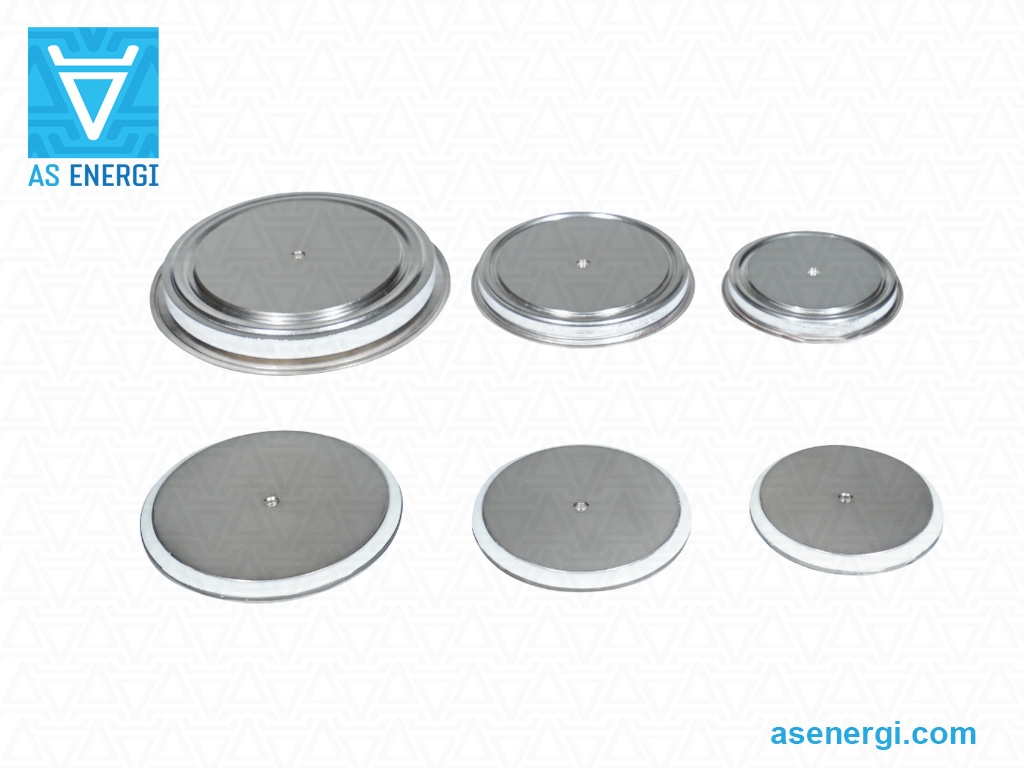

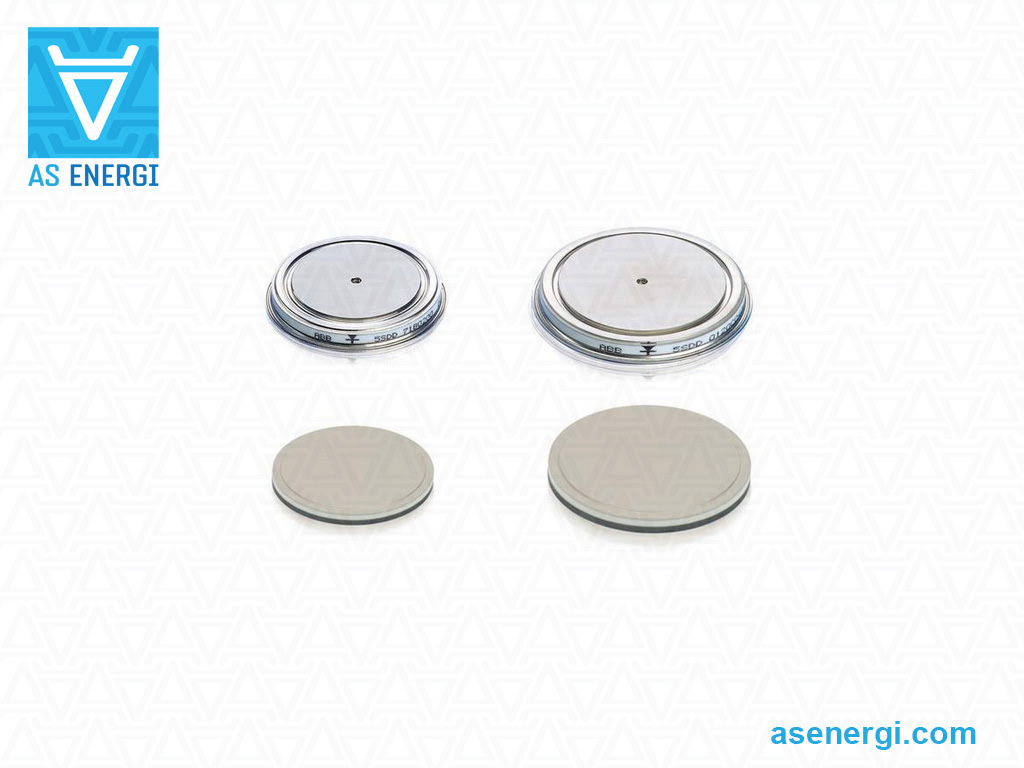

Kaynak Diyotlarının Fotoğrafı:
Disk tipi güç doğrultucu diyotlar için montaj önerileri:
Tüm sıcaklık aralığında diyot ve soğutucunun eşleşen yüzeyleri arasındaki ısı transferi ve elektrik temasının güvenilirliği uygun tork (sıkıştırma kuvveti) ile sağlanır.
Montajdan önce görsel inceleme (1) mekanik hasarlar için temas yüzeyleri ve alkol (toluen, benzin, aseton) ile ıslatılmış (2) numaralı mendil.
İncelemeden sonra, akım kontaklarını (uçları) düzeltin, yapının hizasını sabitlemek için bir pim takın.
Isı transferi parametrelerini iyileştirmek için montajdan önce ince bir tabaka silikon termal iletken macunun yağlanması (3) tavsiye edilir, ancak bu montaj için zorunlu bir koşul değildir.
Diyotu (3), soğutucunun ikinci parçasını, fiberglas izolatörü ve itme pulunu takın.
Traversi (4) geçirmek ve somunları eşit şekilde sıkmak için. Temas yüzeylerinde yanlış hizalama ve düzensizlik olmadığından emin olun.
Parçalar yeterince kelepçelenmiş ancak hareket edebiliyorsa, soğutucuyu düz bir yüzeye yerleştirmenizi ve yüzeylerin genel bitişik düzleminin paralellik toleransını kontrol etmenizi öneririz (5).
Her bir somunu dönerek (yaklaşık çeyrek tur) dayanağa kelepçeleyin (6). Traversin sapma miktarı, elde edilen sıkıştırma kuvvetinin gerekli olana karşılık gelip gelmediğini belirler.
Montajdan sonra, bağlantı elemanları (somunlar ve pullar) korozyona karşı ayrıca emniyete alınmalıdır.
Güç diyotları için ipuçları ve öneriler:
Güç diyotları, tüm parametreler için sınır yüklerinde uzun süreler boyunca çalıştırılmamalıdır. Bu durumda, güvenlik faktörü cihazın gerekli güvenilirlik derecesine göre belirlenir.
Arızalı bir güç diyotunu, değiştirilen diyotun parametrelerine uyan bir diyotla değiştirin.
Yüksek ortam sıcaklığına sahip bir ortamda çalışırken süper soğutma sağlanmalıdır.
Uygun ısı dağılımını sağlamak için güç diyotlarının ve soğutucuların toz ve kirleticilerden arındırılması için periyodik olarak temizlenmesi önerilir.
Paralel bağlı güç diyotları arasındaki akımları eşitlemek için endüktif akım bölücüler (genellikle bükülmüş toroidal tel) kullanılmalıdır. En popüler bağlantı yöntemleri kapalı devre, ortak bobin devresi veya güç diyotudur. Bu durumda akım bölücülerin verimliliği manyetik telin kesiti tarafından belirlenir.
Güç diyotları seri bağlandığında gerilim dengesizliğinin önlenmesi, her diyota paralel bağlanan şönt dirençler kullanılarak sağlanır. Geçici koşullarda gerilim dengelemesi, her diyoda paralel kondansatörler bağlanarak sağlanır.
Çalışma sırasında yüksek gerilim altındaki güç diyotlarına dokunmak kesinlikle yasaktır.
Neden seçmelisiniz AS ENERGITM
- Yarı iletken silikon çip üretimi de dahil olmak üzere kendi üretim tesisleri
- Avrupa markası - %100 kalite, uygun fiyat, kısa üretim süreleri
- Yarı iletken endüstrisinde 20 yılı aşkın deneyim
- 50'den fazla ülkeden müşterilerimiz bize güveniyor
- 10A ila 15000A arası akımlar, 100V ila 9000V arası gerilimler için ürün hattında 20000 ürün
- Diğer üreticilerin ürünlerinin analoglarını üretiyoruz
- Garantili sertifikalı kalite, garanti çalışma süresi - 2 yıl
Kalite Garantisi
Ürünlerimiz sertifikalıdır ve uluslararası standartlara uygundur.
Firmamız ürünler için 2 yıl kalite garantisi vermektedir.
Müşterinin talebi üzerine uygunluk sertifikaları, güvenilirlik raporları, veri sayfaları ve teknik pasaportlar sağlıyoruz.
Her ürün ana parametreler için test edilir ve her ürün için parametrelerin Test raporları sağlanır.
Ortaklık coğrafyası
AS ENERGITM şirket, dünya çapında 50'den fazla ülkeye güç yarı iletkenleri üretmekte ve tedarik etmektedir.
Lojistik ve Teslimat
Lojistik firmalarının hizmetleriyle ürünlerimizi dünyanın dört bir yanına ulaştırıyoruz: DHL, TNT, UPS, EMS, Fedex, Aramex.
Ürünler hava, deniz, demiryolu ve karayolu gibi her türlü taşıma aracıyla teslim edilebilir.
AS ENERGITM Yarı İletkenler İmalatı
Ürün yelpazemizde doğrultucu diyotlar, disk ve saplama tasarımında faz kontrol tristörleri, çığ diyotları ve tristörleri, hızlı anahtarlama, yüksek frekans tristörleri, hızlı geri kazanım, kaynak ve rotor diyotları, triyaklar, köprü doğrultucular, güç modülleri (tristör, diyot, tristör-diyot, IGBT) ve bunlara hava ve su soğutucuları bulunmaktadır.
Güç diyotları ve tristörler 10A'den 15000A'e kadar akımlar, 100V'den 9000V'a kadar voltaj aralığı için üretilmektedir.
Güç diyot ve tristör modülleri 25A ve 1250A'e kadar, 400V - 4400V gerilim aralığında üretilmektedir.
Güç yarı iletkenleri yelpazesi, küresel üreticilerin eşdeğer, yedek, analog ve alternatif yarı iletken cihazlarını da içerir.
