Yüksek Gerilim Faz Kontrol SCR Tristörleri 6500V - Seriye Genel Bakış, Teknik Özellikler, Veri Sayfaları

Yüksek Gerilim SCR Tristörler Nedir 6500V?

6500V diskli tristörler orta gerilim yumuşak yolverici uygulamalarının özel gereksinimlerini karşılamak üzere tasarlanmıştır. Güç tristörleri 6,5 kV yüksek aşırı akım kapasitesi için tasarlanmıştır. Optimize edilmiş anahtarlama davranışı, seri bağlı cihazların sayısına göre farklı çalışma gerilimleri için kontrollü başlatıcıların kolayca ölçeklendirilmesine olanak tanır.

Yüksek Gerilim Faz Kontrol Tristörleri SCR 6500V serisi, orta gerilim yumuşak yol vericilerde, AC motor sürücülerinde ve yüksek güçlü dönüştürücülerde vb..

Orta gerilim cihazları için tipik uygulamalar madencilik ekskavatörleri, gaz ve yağ pompaları, soğutma istasyonları için kompresörlerdir. 6500V SCR tristörler SCR, MSS yüksek gerilim yumuşak başlatma modülü ve statik var kompansatör (SVC) için de kullanılır. SCR tristörler, güç kaynakları ve standart sürücüler gibi genel amaçlı hat gerilimi doğrultucu uygulamaları için de uygundur.

Çeşitli üreticilerin yüksek güçlü 6500V tristörleri için teknik özellikler ve veri sayfalarının yanı sıra değiştirme seçenekleri aşağıda verilmiştir.

Faz Kontrol SCR'leri (Tristörler) 6500V ileri akım değeri ile mevcuttur I_TAV arasında değişir 280A için 6800A.

Bu sitede sunulan tüm disk tipi tristörler standart bir press-pack tipi seramik muhafazaya sahiptir. Tristör terminallerine elektrik kontağı görevi de gören ısı alıcılarına nispeten yüksek bir kuvvetle bastırılırlar.

SCR tristörler AS ENERGI^TM aşağıdaki özelliklere sahiptir: düşük statik ve dinamik kayıplar, yüksek V_DRM/V_RRM, çeşitli endüstrilerde cihazların kullanımına ilişkin kapsamlı deneyim, 100V ila 9000V voltaj aralığı ve 100A ila 15000A akım aralığı, termal ve elektrik döngüsüne karşı yüksek direnç, doğal veya cebri hava soğutması.

See also articles: Faz Kontrol Tristörleri (PCT), Hızlı Tristörler, Hızlı Anahtarlamalı Tristörler, Tristör Modülleri, Standart Doğrultucu Diyotlar, Çığ Diyotları – Seriye Genel Bakış.

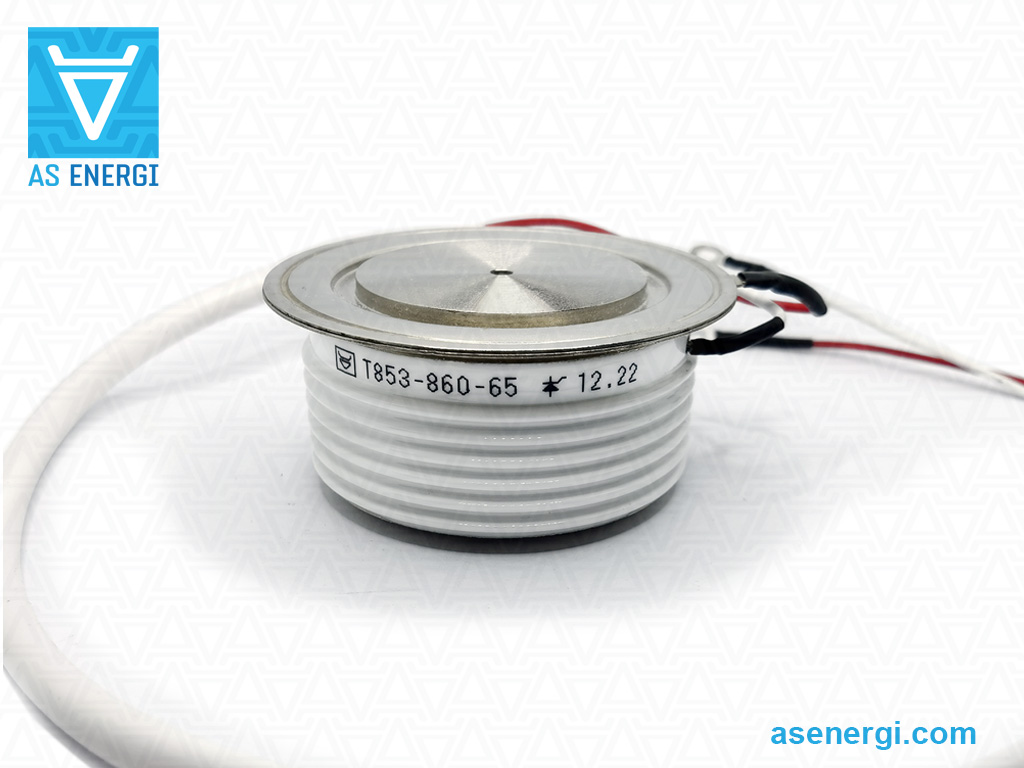

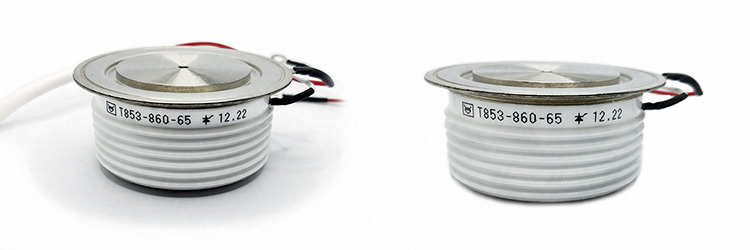

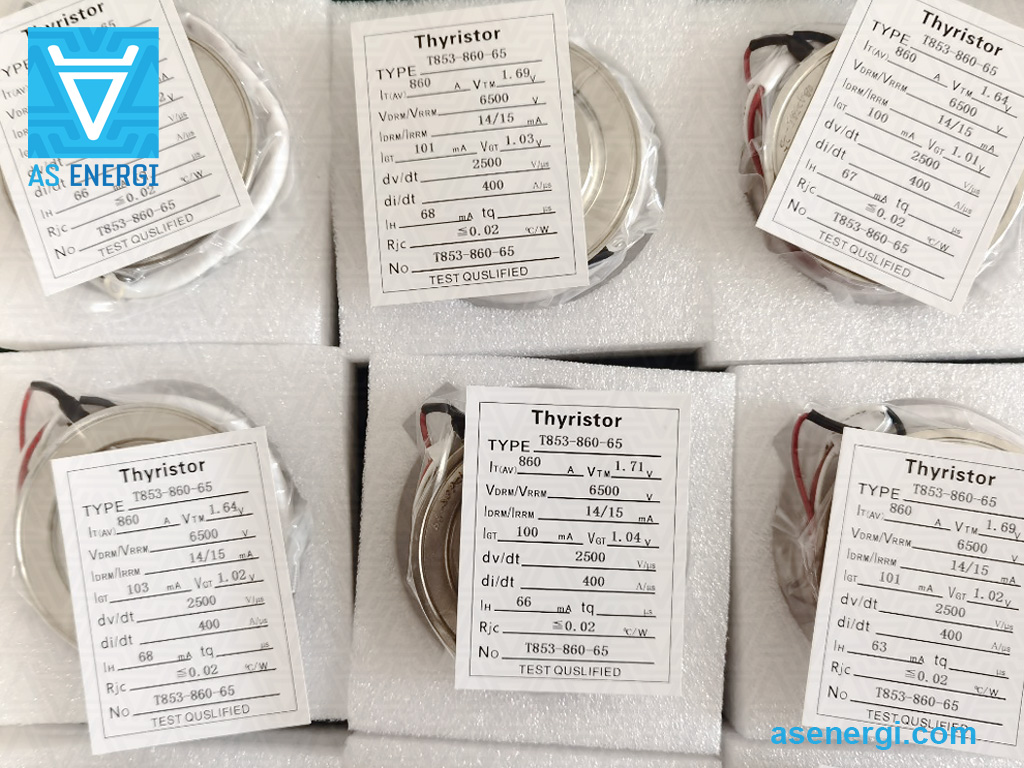

Disk kasa tasarımında 6500V (6.5kV) Yüksek Güçlü Faz Kontrol Tristörleri Serisi

SCR Tristörler 6500V T serisi AS ENERGI^TM

Yüksek Güçlü Faz Kontrol Tristörleri 6500V T serisi AS ENERGI^TM 'den başlayan akım değerleri ile mevcuttur. 320A için 2000A. SCR tristörleri kullanmak için optimum frekans aralığı 500 Hz'e kadardır.

Tip	IT(AV)M (TCASE)	VDRM VRRM	ITSM	I2t	VT0	rT	tq	Tvj max	Rth(j-c)	Fm	W	Paket	Boyutlar ØDxØdxH	Veri sayfası
	A (°C)	V	kA	kA2·s	V	mΩ	µs	°C	°C/W	kN	kg		mm	PDF
Tristörler 320A
T143-320-65	346 (85)	6500	4.5	100	1.30	1.700	630	125	0.042	14-16	0.28	PT43	60x35x26
T643-320-65	320 (89)	6500	4.0	80	1.338	2.351	800	125	0.035	14-16	0.28	PT43	60x35x26
T743-320-65	320 (79)	6500	4.0	80	1.338	2.351	800	125	0.045	14-16	0.40	T.C5	56x34x35
Tristörler 500A
T253-500-65	500 (101)	6500	9.5	450	1.27	1.125	800	125	0.018	22-26	0.55	PT53	75x51x26
T353-500-65	588 (85)	6500	9.0	405	1.35	1.200	800	125	0.022	22-26	0.72	PT54	75x51x35
T653-500-65	550 (85)	6500	12	720	1.54	1.300	1000	125	0.022	22-26	0.72	PT54	75x51x35
T853-500-65	500 (98)	6500	9.5	410	1.272	1.125	800	125	0.022	22-26	0.72	PT54	75x51x35
Tristörler 800A
T653-800-65	800 (79)	6500	10	500	1.269	0.981	630	125	0.018	22-26	0.55	PT53	75x51x26
T953-800-65	685 (85)	6500	10	500	1.269	0.981	630	125	0.022	22-26	0.72	PT54	75x51x35
T163-800-65	910 (85)	6500	15	720	1.30	0.650	1000	125	0.017	30-36	0.60	PT63	87x60x26
Tristörler 1000A
T173-1000-65	1020 (85)	6500	20	2000	1.40	0.750	500	125	0.012	40-60	1.2	PT73	112x75x26
T273-1000-65	1420 (70)	6500	22	2600	1.30	0.550	1000	125	0.012	40-60	1.2	PT73	112x75x26
Tristörler 1250A
T173-1250-65	1240 (85)	6500	26	3400	1.30	0.450	1000	125	0.012	40-60	1.2	PT73	112x75x26
Tristörler 1600A
T183-1600-65	1807 (85)	6500	38	7300	1.25	0.34	1000	125	0.008	60-80	1.8	PT83	120x86x26
T383-1600-65	1740 (85)	6500	35	6200	1.20	0.39	1000	125	0.0080	60-80	2.0	PT84	120x86x35
Tristörler 2000A
T193-2000-65	2025 (85)	6500	45	10200	1.25	0.42	1000	125	0.0059	80-90	3.0	PT94	147x100x35
T293-2000-65	2377 (85)	6500	54	14700	1.20	0.29	1000	125	0.0058	80-90	3.0	PT94	147x100x35
T393-2000-65	2162 (85)	6500	45	10200	1.25	0.42	1000	125	0.0053	80-90	2.2	PT93	147x98x26

SCR Tristörler 6500V KP serisi AS ENERGI^TM

Yüksek Güçlü Faz Kontrol Tristörleri 6500V KP serisi AS ENERGI^TM genel amaçlı güç diskli tristörlerdir. KP 6500V tristörler aşağıdaki akım değerlerinde mevcuttur 300A için 6800A.

Seri	IT(AV) (TC=70°C)	VDRM VRRM	ITSM	I2t	dv/dt	di/dt	tq	Tvj max	Rth(j-c)	Fm ±10%	W	Anahatlar	Boyutlar ØDxØdxH	Veri sayfası
	A	V	kA	kA2·s	V/µs	A/µs	µs	ºC	ºC/W	kN	kg		mm	PDF
KP300-65	350	6500	4.5	101	2000	100	800	125	0.045	15	0.26	A-2	58x34x26
KP400-65	420	6500	4.5	101	2000	100	800	125	0.045	15	0.26	A-2	58x34x26
KP600-65	610	6500	12.1	732	1500	50	1200	125	0.020	22	0.47	A-5	74x47x26
KP700-65	730	6500	11.8	696	2000	100	800	125	0.020	22	0.47	A-5	74x47x26
KP800-65	850	6500	11.8	696	2000	100	800	125	0.020	22	0.47	A-5	74x47x26
KP1000-65	1010	6500	14	980	2000	200	800	125	0.020	22	0.47	A-5	74x47x26
KP1300-65	1360	6500	21.9	2400	2000	200	800	125	0.020	22	0.47	A-5	74x47x26
KP1900-65	1800	6500	32	5000	1000	200	700	125	0.0125	45	1.0	A-8	100x63x26
KP2400-65	2400	6500	40	8000	2000	100	1200	125	0.01	56	1.44	A-9	110x73x26
KP2800-65	2800	6500	45	10130	2000	200	800	125	0.01	56	1.44	A-9	110x73x26
KP3000-65	3070	6500	45	10130	2000	200	800	125	0.008	70	1.3	A-10	120x80x26
KP3400-65	3400	6500	71	25210	2000	200	1000	125	0.008	70	1.3	A-10	120x80x26
KP5700-65	5720	6500	75	34000	1000	250	500	125	0.0045	120	2.8	A-13	170x110x26
KP6800-65	6810	6500	100	58000	1000	200	800	125	0.0045	120	2.8	A-13	170x110x26

SCR Tristörler 6500V ABB Power Grids (Hitachi Energy)

SCR Tristörler 6500V 5STP serisi ABB Power Grids (Hitachi Energy) ve onun yerine geçenler ileri durum akımı ile kullanılabilir I_TAV gelen derecelendirmeler 340A için 4300A.

İletken durumda, PCT tristörler çok düşük kayıplara sahiptir, bu da onları çok yüksek akımları ve enerjileri verimli bir şekilde kontrol etmek için çekici cihazlar haline getirir.

Tip	IT(AV)M (TC=70°C)	VDRM VRRM	ITSM	VT0	rT	Tvj max	Rth(j-c)	Rth(c-h)	Fm ±10%	Paket	Değiştirme AS ENERGITM	Veri sayfası
	A	V	kA	V	mΩ	ºC	K/kW	K/kW	kN			PDF
5STP 03X6500	340	6500	4.7	1.20	2.30	125	45	7.5	10	X	ATP 300-65-X-00
5STP 03D6500	390	6500	4.7	1.20	2.30	125	36	7.5	10	D	ATP 300-65-D-00
5STP 08G6500	730	6500	15.1	1.20	1.046	125	22	4.0	22	G	ATP 800-65-G-00
5STP 08F6500	850	6500	15.1	1.20	1.046	125	17	4.0	22	F	ATP 800-65-F-00
5STP 12K6500	1430	6500	31.5	1.15	0.647	125	11	2.0	50	K	ATP 1200-65-K-00
5STP 18M6500	1830	6500	47.5	1.21	0.431	125	9.0	1.5	70	M	ATP 1800-65-M-00
5STP 26N6500	2880	6500	65.0	1.12	0.29	125	5.7	1.0	90	N	ATP 2600-65-N-00
5STP 40N6500	3780	6500	75.0	1.14	0.255	135	4.8	1.0	90	N	ATP 4000-65-N-00
5STP 42U6500	4300	6500	86.0	1.17	0.181	125	4.0	0.8	135	U	ATP 4200-65-U-00

SCR Tristörler 6500V Infineon Technologies

Yüksek performanslı faz kontrol diskleri tristörler 6500V Infineon ve ileri durum akımı ile değiştirmeler mevcuttur I_TAV gelen derecelendirmeler 280A için 1620A.

Tip	IT(AV)M (TC=85°C)	VDRM VRRM	ITSM	I2t	VT0	rT	Tvj max	Rth(j-c)	Fm	Paket	Değiştirme AS ENERGITM	Veri sayfası
	A	V	A	kA2·s	V	mΩ	ºC	K/kW	kN			PDF
T280N65TOF	280	6500	5800	115	1.35	2.800	125	43.0	5-9	T58.27K0	ATD280N65TOF
T570N65TOF	540	6500	10500	442	1.35	1.400	125	21.0	13-23	T75.26K0	ATD570N65TOF
T1060N65TOF	1053	6500	22500	2530	1.35	0.720	125	11.0	27-45	T100.26K0	ATD1060N65TOF
T1081N65TOH	1300	6500	34000	5780	1.18	0.759	125	8.6	36-52	T120.26K	ATD1081N65TOH
T1620N65TOF	1613	6500	32000	5120	1.35	0.430	125	8.1	40-65	T111.26K0	ATD1620N65TOF

SCR Tristörler 6500V Westcode (IXYS UK Westcode, Littelfuse Technology)

SCR Tristörler 6500V Littelfuse Technology (Westcode Semiconductors), Orta Gerilim Tristörleri olarak da bilinir IXYS WESTCODE, ve yedekleri, aşağıdaki güncel değerlerle mevcuttur 450A kadar 3745A.

Bu cihazlar düşük iletim kayıpları verecek şekilde optimize edilmiştir ve öncelikle 400Hz'e kadar hat frekanslarına sahip uygulamalar için tasarlanmıştır.

Tip	IT(AV)M (TC=55°C)	VDRM VRRM	ITSM	I2t	tq	VT0	rT	Tvj max	Rth(j-c)	Dava	Boyutlar ØDxØdxH	Değiştirme AS ENERGITM	Veri sayfası
	A	V	A	A2·s	µs	V	mΩ	ºC	K/W		mm		PDF
K0445LG650	450	6500	6400	200x103	700-1000	1.560	2.270	125	0.0380	W56	58x34x35	ATDK0445LG650
K0500LC650	500	6500	6400	200x103	700-1000	1.560	2.270	125	0.0320	W10	58x34x27	ATDK0500LC650
K0560QE650	575	6500	7700	296x103	1000-1100	1.460	1.750	125	0.0310	W76	60x38x35	ATDK0560QE650
K0625QA650	640	6500	7700	296x103	1000-1100	1.460	1.750	125	0.0260	W75	60x38x26	ATDK0625QA650
K0900ME650	1010	6500	12600	794x103	850-1150	1.610	0.900	125	0.0180	W78	75x50x35	ATDK0900ME650
K1000MA650	1000	6500	12500	781x103	700-1000	1.390	0.860	125	0.0200	W77	75x50x26	ATDK1000MA650
K1000ME650	1000	6500	12500	781x103	700-1000	1.390	0.860	125	0.0200	W78	75x50x35	ATDK1000ME650
K1010MA650	1130	6500	12600	794x103	850-1150	1.610	0.900	125	0.0150	W77	75x50x26	ATDK1010MA650
K1495HE650	1495	6500	21800	2.38x106	1200-1500	1.496	0.606	125	0.0125	W80	100x66x35	ATDK1495HE650
K1670HA650	1670	6500	21800	2.38x106	1200-1500	1.496	0.606	125	0.0105	W79	100x66x26	ATDK1670HA650	-
K2085TE650	2145	6500	33000	5.45x106	1450-1800	1.260	0.410	125	0.0095	W82	112x75x35	ATDK2085TE650
K2325TJ650	2380	6500	33000	5.45x106	1450-1800	1.260	0.410	125	0.0080	W81	112x75x26	ATDK2325TJ650
K2359TC650	2359	6500	27000	3.65x106	1100-1500	1.391	0.360	115	0.0085	W14	112x75x26	ATDK2359TC650
K2359TD650	2359	6500	27000	3.65x106	1100-1500	1.391	0.360	115	0.0085	W51	112x75x35	ATDK2359TD650
K2973FC650	2973	6500	35400	6.27x106	1100-1500	1.581	0.207	115	0.0065	W15	144x100x36	ATDK2973FC650
K2973FD650	2973	6500	35400	6.27x106	1100-1500	1.581	0.207	115	0.0065	W48	150x100x26	ATDK2973FD650
K3745EA650	3745	6500	35400	6.26x106	1500-1800	1.320	0.270	125	0.0050	W107	124x85x26	ATDK3745EA650

SCR Tristörler 6500V Dynex Semiconductor

Dynex Faz Kontrol Tristörleri 6500V DCR serisi ve yedekleri, aşağıdaki güncel değerlerle mevcuttur 490A kadar 4660A. Yüksek aşırı yük kapasitesi, tristörlerin sigortasız uygulamalar için uygun olmasını sağlar. Anahtarlama kayıplarının küçük olduğu hat frekanslarında çalışan Faz Kontrol Tristörlerinin düşük iletim kayıpları sistem verimliliğini artırır.

Tip	IT(AV)M (TC=60°C)	VDRM VRRM	ITSM	dv/dt	di/dt	Rth(j-c)	Fm	Dava	Boyutlar ØDxØdxH	Değiştirme AS ENERGITM	Veri sayfası
	A	V	kA	V/µs	A/µs	ºC/kW	kN		mm		PDF
Tristörlere kadar 6500V
DCR490J65	490	6500	6.6	1500	200	38	10 - 13	J	57x33.95x35.15	ATCR490J65
DCR590G65	595	6500	6.6	1500	200	27	10 - 13	G	58.5x34x27.1	ATCR590G65
DCR820N65	820	6500	12	1500	200	22	20 - 25	N	73x47x35.15	ATCR820N65
DCR890F65	894	6500	12	1500	200	18	20 - 25	F	73x47x27.1	ATCR890F65
DCR1570L65	1568	6500	22	1500	300	12	33 - 41	L	98.9x62.85x35.2	ATCR1570L65
DCR1650C65	1650	6500	22	1500	300	10	33 - 41	C	98.9x62.9x27.1	ATCR1650C65
DCR2220Y65	2220	6500	30	1500	300	8	48 - 59	Y	112.5x73x35.73	ATCR2220Y65
DCR2290V65	2290	6500	30	1500	500	7	48 - 59	V	110x73x27.95	ATCR2290V65
DCR2880B65	2840	6500	38.9	1500	300	7	68 - 84	B	120x84.6x35.3	ATCR2880B65
DCR2950W65	2940	6500	38.9	1500	300	6	68 - 84	W	120x84.6x28	ATCR2950W65
DCR3220A65	3220	6500	43	2000	500	6	74 - 91	A	148x100x35.9	ATCR3220A65
DCR3480M65	3480	6500	43	2000	500	5	74 - 91	M	148x100x26.5	ATCR3480M65
Tristörlere kadar 6500V - Düşük İletim Kaybı
DCR3360A65	3360	6500	44.7	2000	500	6	74 - 91	A	148x100x35.9	ATCR3360A65
DCR3620M65	3620	6500	44.7	2000	500	5	74 - 91	M	148x100x26.5	ATCR3620M65
DCR4660H65	4660	6500	69.1	2000	500	4	120 - 155	H	170x115x35.7	ATCR4660H65
Tristörlere kadar 6500V - Düşük Anahtarlama Kaybı
DCR3120A65	3120	6500	41.5	2000	500	6	74 - 91	A	148x100x35.9	ATCR3120A65
DCR3370M65	3370	6500	41.5	2000	500	5	74 - 91	M	148x100x26.5	ATCR3370M65
DCR4420H65	4420	6500	64.6	2000	500	4	120 - 155	H	170x115x35.7	ATCR4420H65

Disk tipi tristörler için hava soğutmalı ve su soğutmalı ısı alıcıları

Yarı iletken cihazların yüksek akımlarda ve yüksek ters voltajlarda çalışmasına, silikon çipin p-n bağlantısında yüksek güç eşlik eder.

Güç SCR tristörlerini soğutmak için hava ve su ısı alıcıları kullanılır.

Isı emici, güç dağıtımı değeri ve soğutma yüzeyinin alanı ile karakterize edilir ve tristörün çalışma gücünde gerekli ısı dağıtımı temelinde seçilir.

Disk tipi tristörlerde, pres kontaklarının gerekli sıkıştırılması sadece soğutucu ile monte edildiklerinde sağlanır.

Elektrik kayıplarını minimumda ve ısı dağılımını maksimumda tutmak için, montaj sırasında gerekli sıkıştırma kuvveti Fm sağlanmalıdır.

Tristör üzerindeki eksenel kuvvetin Fm değer aralığı, yani tristör sıkıştırma kuvveti, paket çapına (muhafaza tipi) bağlı olarak 10 ila 100 kN arasındadır ve veri sayfasında belirtilmiştir.

Soğutucular disk (tablet tipi) yarı iletkenler için kullanılır ve temas yüzeyi çapı Ø19 mm için Ø100 mm.

Disk tipi SCR tristörlerin soğutucuları hakkında daha fazla bilgi için bkz.:
"Hava soğutmalı soğutucu O serisi", "Hava soğutucu SF serisi", "Su soğutucu SS serisi".

Güç diski tipi tristörler için montaj önerileri

Tristör ve soğutucunun eşleşen yüzeyleri arasındaki ısı transferinin ve elektriksel temasın tüm sıcaklık aralığı boyunca güvenilirliği uygun tork (sıkıştırma kuvveti) ile sağlanır.

Montajdan önce şunları yapmalısınız görsel denetim (1) mekanik hasarlar için temas yüzeyleri ve silin (2), alkol ile ıslatılmış (toluen, benzin, aseton).

İncelemeden sonra, mevcut kontakları düzeltin (kurşun), bir pim takın yapının hizalanmasını sabitlemek için.

Isı transferi parametrelerini iyileştirmek için tavsiye edilenler yağlamak için (3) montajdan önce ince bir silikon termal iletken macun tabakası, ki bu montaj için zorunlu bir koşul değildir.

Tristörü takın (3), soğutucunun ikinci kısmı, fiberglas izolatör ve baskı pulu.

Traversi geçirmek için (4) ve somunları eşit şekilde sıkın. Emin olun yanlış hizalama yok ve eşitlik temas yüzeylerinin.

Parçalar yeterince kenetlenmiş ancak hareket edebiliyorsa, soğutucuyu düz bir yüzeye yerleştirmenizi ve paralellik toleransının kontrol edilmesi yüzeylerin genel bitişik düzleminin (5).

Her bir somunu kelepçeleyin sırayla (yaklaşık çeyrek tur) durağa (6). Traversin sapma miktarı, elde edilen sıkıştırma kuvvetinin gerekli olana karşılık gelip gelmediğini belirler.

Montajdan sonra, bağlantı elemanları (somunlar ve pullar) korozyona karşı ayrıca emniyete alınmalıdır.

Güç tristörleri için ipuçları ve öneriler:

Güç tristörleri uzun süre kendi güçlerinde çalıştırılmamalıdır. limit yük tüm parametreler için. Bu durumda, güvenlik faktörü cihazın gerekli güvenilirlik derecesine göre belirlenir.

Arızalı bir güç tristörünü, değiştirilen tristörün parametrelerine uyan bir tristörle değiştirin.

Yüksek ortam sıcaklığına sahip bir ortamda çalışırken aşırı soğutma sağlanmalıdır.

Uygun ısı dağılımını sağlamak için güç tristörlerinin ve soğutucuların toz ve kirleticilerden arındırılması için periyodik olarak temizlenmesi önerilir.

Paralel bağlı güç tristörleri arasındaki akımları eşitlemek için endüktif akım bölücüler (genellikle bükülmüş toroidal tel) kullanılmalıdır. En popüler bağlantı yöntemleri kapalı devre, ortak bobin devresi veya güç tristörüdür. Bu durumda akım bölücülerin verimliliği manyetik telin kesiti tarafından belirlenir.

Güç tristörleri seri bağlandığında gerilim dengesizliğinin önlenmesi, her tristöre paralel bağlanan şönt dirençler kullanılarak sağlanır. Geçici koşullarda gerilim eşitlemesi, her tristöre paralel kondansatörler bağlanarak sağlanır.

Çalışma sırasında yüksek gerilim altındaki güç tristörlerine dokunmak kesinlikle yasaktır.
