IGBT Modüller Infineon Değiştirme

IGBT Modülü (Yalıtımlı Kapı Bipolar Transistör), birçok endüstriyel ekipman türünde inverter kullanımı için gerekli bir cihazdır. Çeşitli topolojilerdeki IGBT modülleri, akım aralığı I_Cnom dan 25A kadar 1400A ve gerilim sınıfları V_CES dan 600V kadar 1700V olan devrelerde kullanılır.

IGBT Modülleri AMM , Infineon IGBT Modülleri için bir yedek, eşdeğer ve alternatif yarı iletken cihazdır. IGBT Modülleri, cihazın mevcut ekipmana kolayca entegre edilmesini sağlayan standart bir endüstriyel kasa içine yerleştirilmiştir.

Mevcut topolojiler arasında her uygulama alanını kapsayan yarım köprü, tek anahtar, altılı paket, 3 seviyeli ve çok daha fazlası bulunmaktadır.

Bir IGBT güç modülü bir anahtar olarak işlev görür ve elektrik gücünü son derece hızlı ve yüksek enerji verimliliği ile açıp kapatmak için kullanılabilir.

IGBT modülleri, motorlar, AC invertör sürücüleri, UPS, elektronik kaynakçılar, kesintisiz güç kaynakları ve diğerleri için değişken hızlı sürücülerin güç dönüştürücüleri için anahtarlama elemanları olarak kullanılır. Bir IGBT, bir güç MOSFET'inin yüksek hızlı anahtarlama performansını bir bipolar transistörün yüksek voltaj / yüksek akım işleme yetenekleriyle birleştiren yarı iletken bir cihazdır.

IGBT güç modülü, anahtarlama, sıcaklık, ağırlık ve maliyet performansını artırma yeteneği nedeniyle yüksek güçlü uygulamalar için tercih edilen cihaz haline gelmektedir.

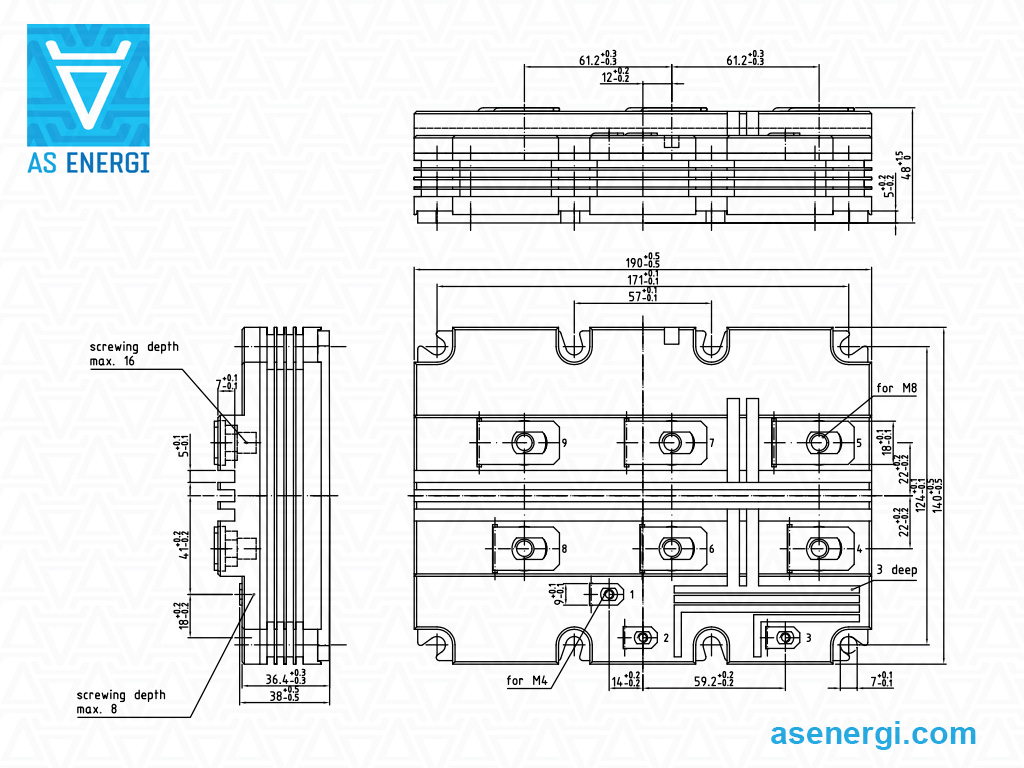

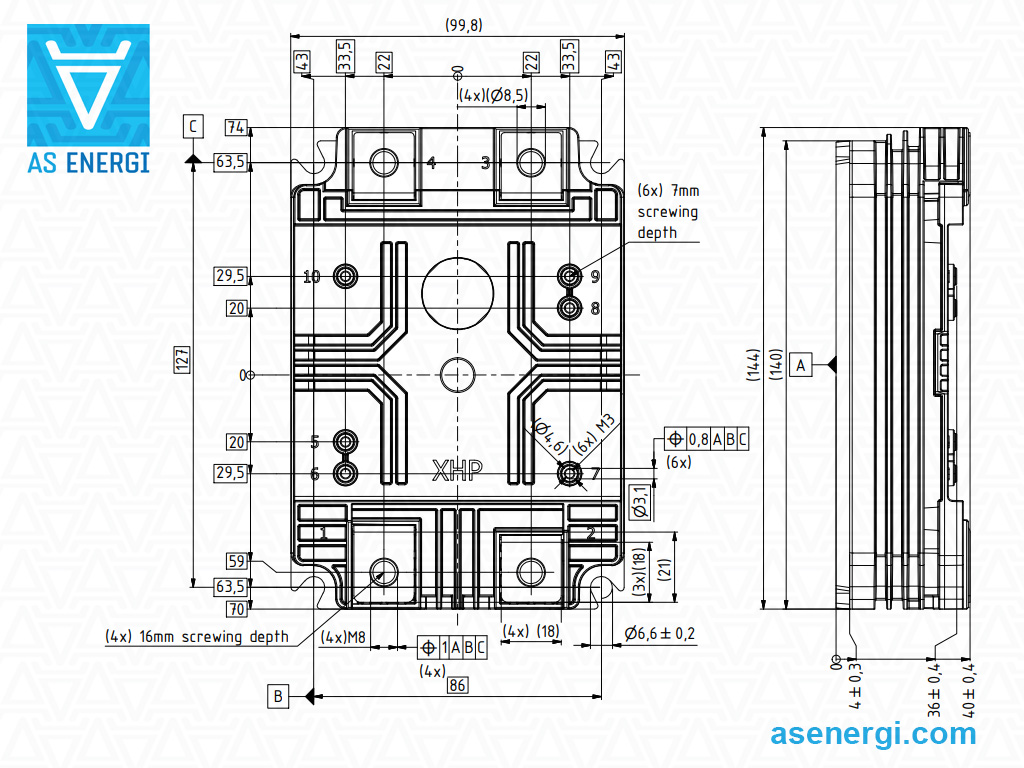

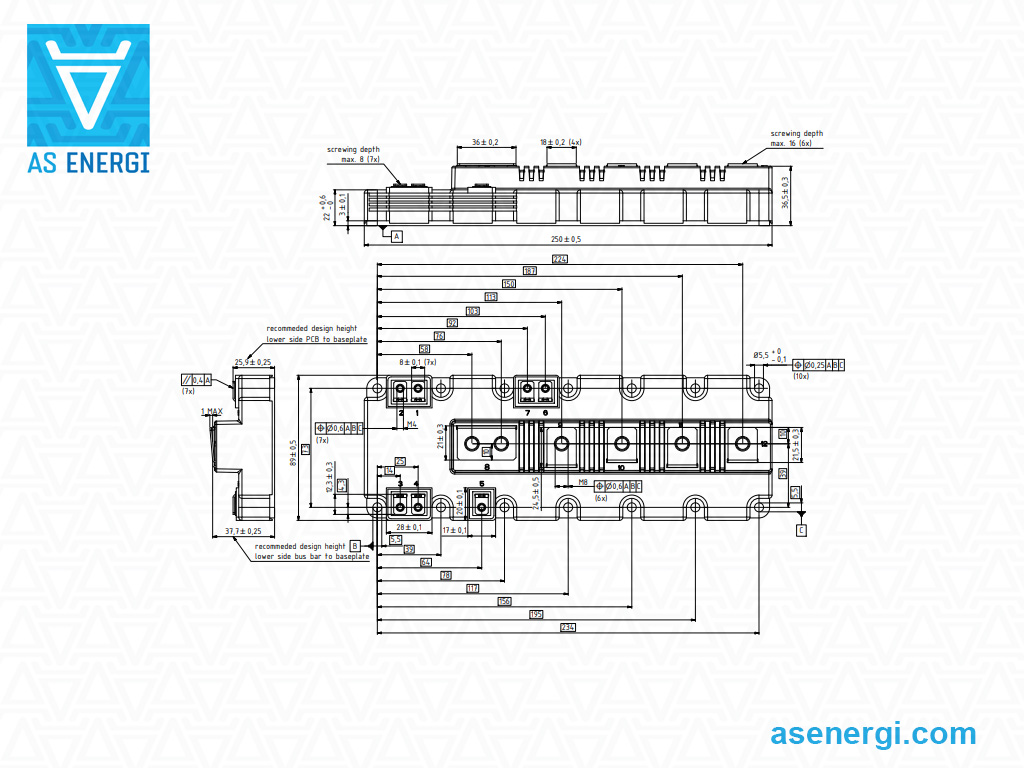

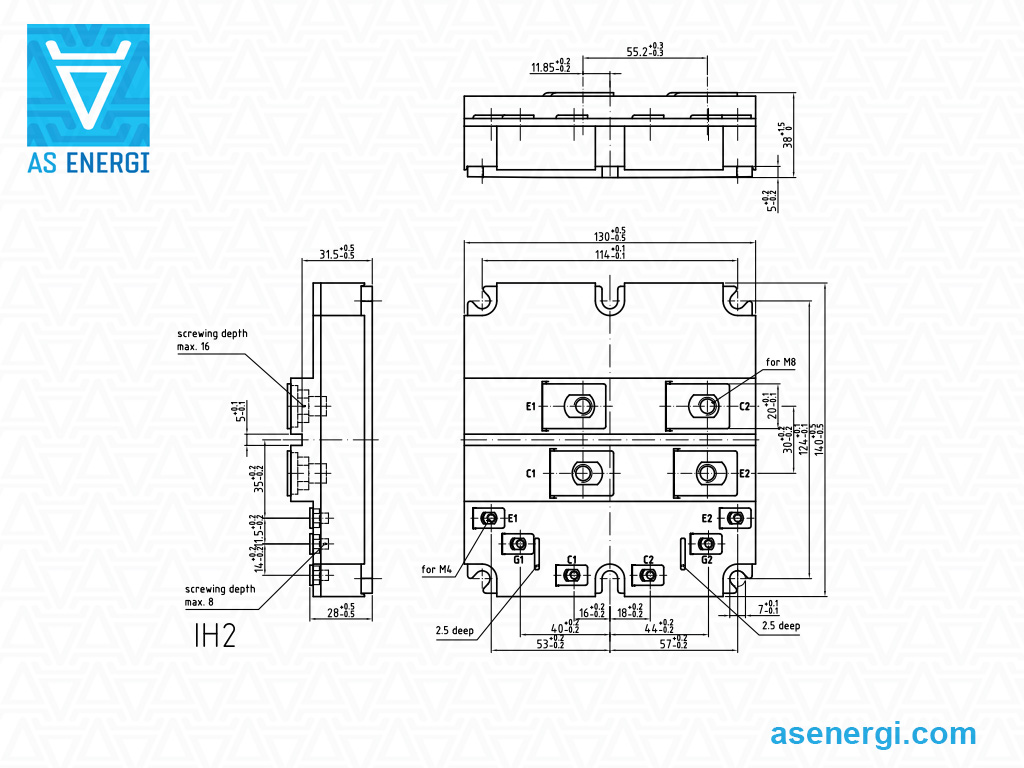

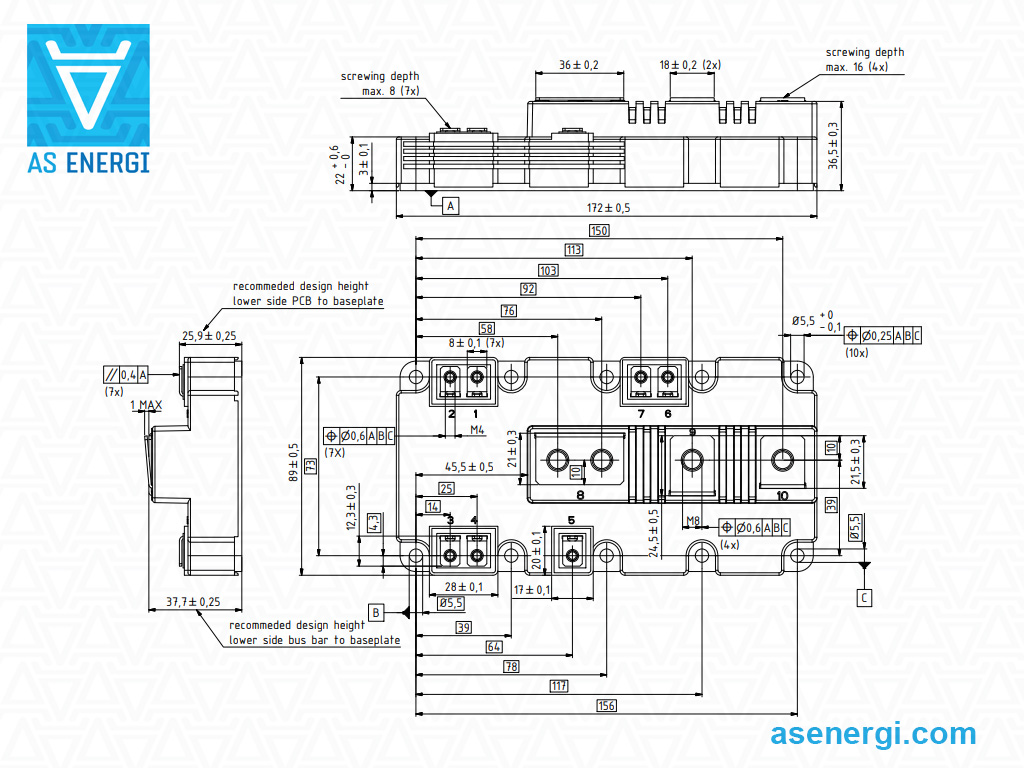

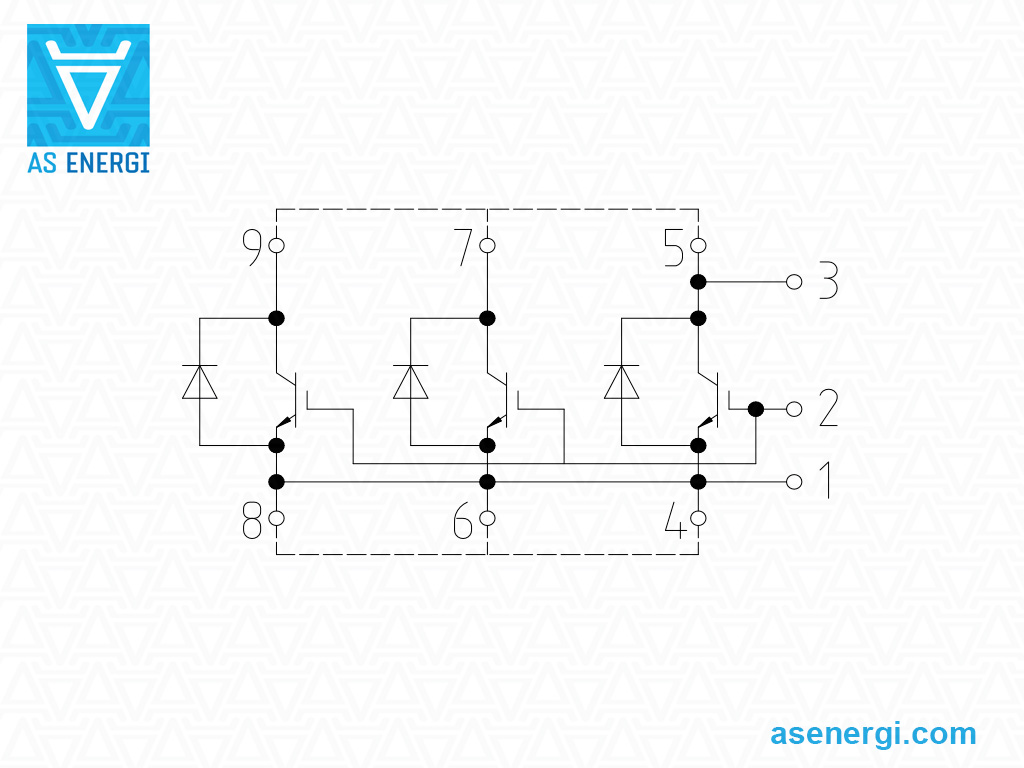

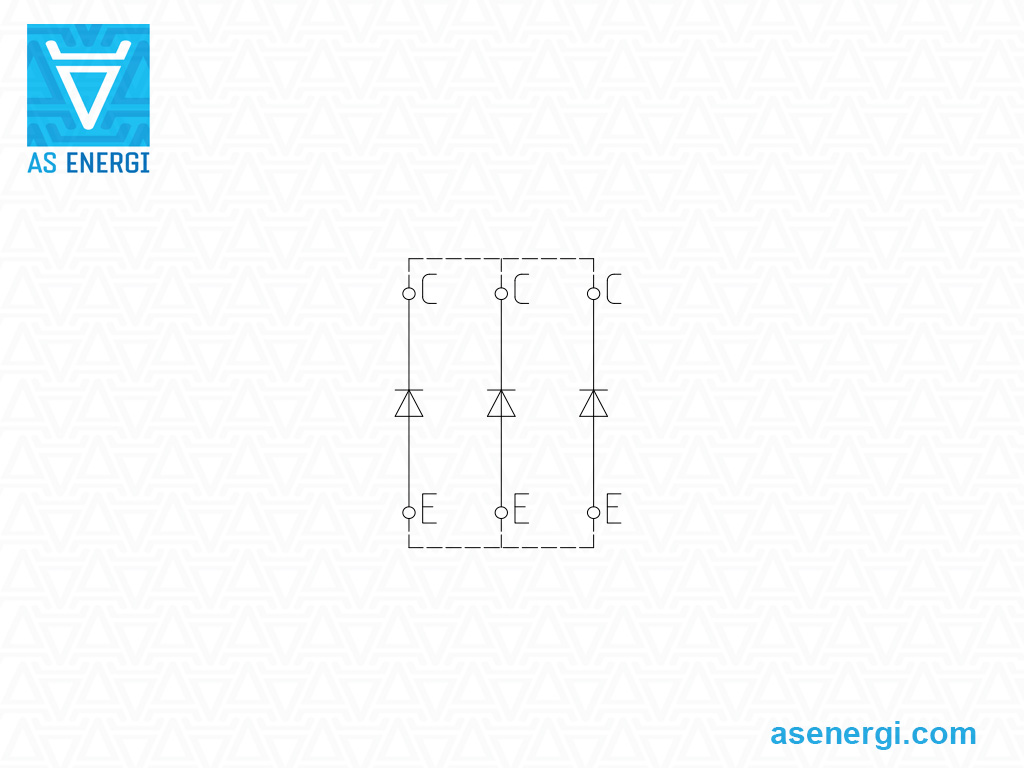

Teknik özellikler, veri sayfaları, iç bağlantı, ana hatlar ve boyutlar aşağıda listelenmiştir.

Firmamız IGBT modülleri, SCR güç tristör / diyot modülleri için satın alma tarihinden itibaren 2 yıl kalite garantisi vermektedir. IGBT modüllerini tedarik ederken, gerekirse teknik pasaport ve uygunluk sertifikası sağlıyoruz.

Devamını oku

IGBT modüllerinin nihai fiyatı sınıfa, miktara, teslimat koşullarına, üreticiye, menşe ülkeye ve ödeme şekline bağlıdır.

IGBT Modülleri, Güç SCR Modülleri, Tristörler, Diyotların satın alınmasıyla ilgili sorularınız için şu adrese bir e-posta talebi gönderin:

[email protected]

Ve size teslimat için ticari bir teklif sunacağız.
Çok sayıda kişi için, bireysel bir fiyat sağlayacağız!!!

Taleplerinize ve teknik görevinize göre üretim tesislerimizde
ürün üretmeye açığız.

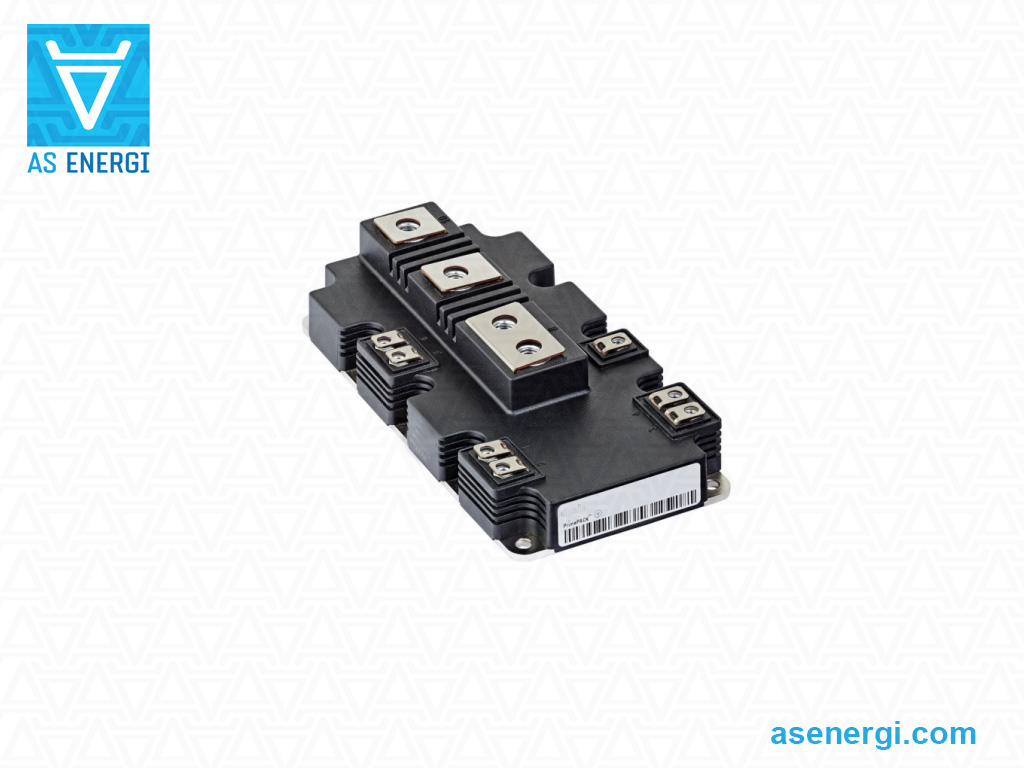

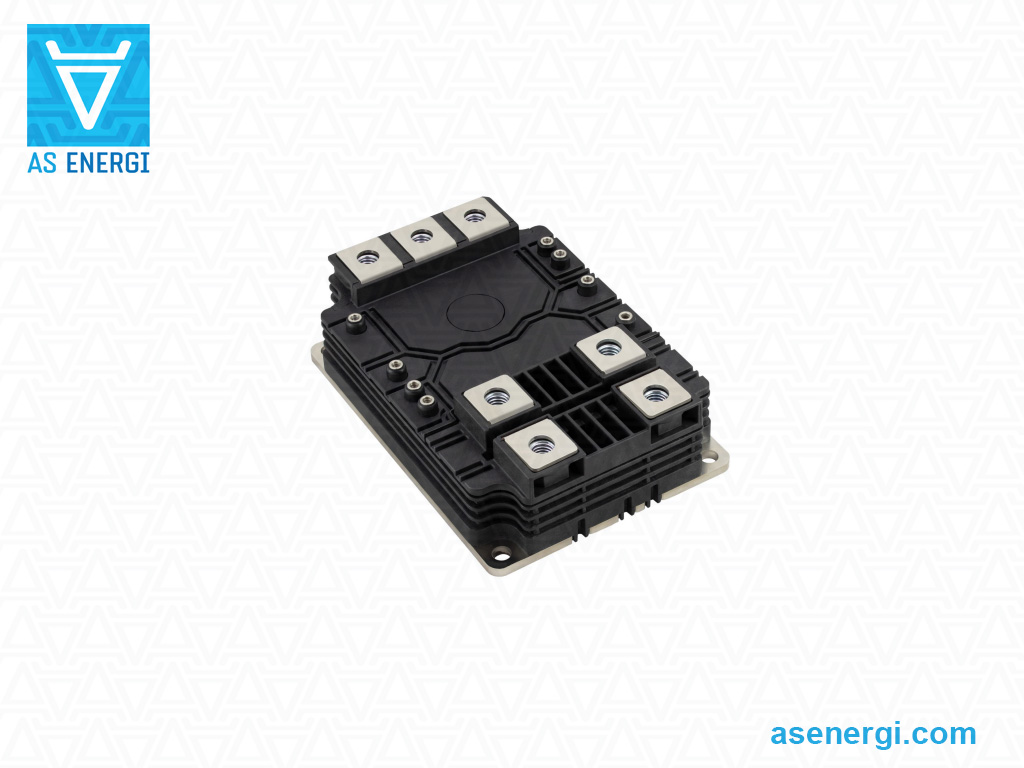

Fotoğraf Galerisi

Fotoğraf galerisi AS ENERGI^TM tarafından üretilen birçok farklı yarı iletken cihazı, yarı iletken çipleri ve SCR'leri, test raporlarından örnekleri gösterir.

Daha fazla fotoğraf gör

Infineon IGBT Modüllerinin ve Yedeklerinin Genel Özellikleri

Tip	IGBT					Diyot			Dava	Topoloji	Değiştirme AS ENERGI^TM	Veri sayfası
	I_C	V_CES	R_Gon	E_on	E_off	I_F	V_F	T_vj
	A	V	Ω	mJ	mJ	A	V	°C
IGBT Modülleri - 62 mm
DF200R12KE3	200	1200	3,6	15	35	200	2.15	125	62 mm		AMDF200R12KE3
DF300R12KE3	300	1200	2.4	25	44	300	2.15	125	62 mm		AMDF300R12KE3
DF400R12KE3	400	1200	1.8	25	62	400	2.15	125	62 mm		AMDF400R12KE3
DZ800S17K3	800	1700	-	-	-	800	2.2	125	62 mm		AMDZ800S17K3
FD200R12KE3	200	1200	3,6	15	35	200	2.15	125	62 mm		AMFD200R12KE3
FD200R12KE3P	200	1200	3,6	15	35	300	2.15	125	62 mm		AMFD200R12KE3P
FD300R06KE3	300	600	2.4	3,3	12.4	300	1.95	150	62 mm		AMFD300R06KE3
FD300R12KE3	300	1200	3,6	25	44	300	2.1	125	62 mm		AMFD300R12KE3
FD300R12KS4	300	1200	3	25,0	15	300	2.55	125	62 mm		AMFD300R12KS4
FD300R12KS4_B5	300	1200	3	25,0	15	300	2.55	125	62 mm		AMFD300R12KS4_B5
FD300R17KE4P	300	1700	2.4	93	100	300	2.2	150	62 mm		AMFD300R17KE4P
FD400R12KE3	400	1200	1.8	25	62	400	2.15	125	62 mm		AMFD400R12KE3
FD400R12KE3_B5	400	1200	1.8	25,0	62	400	2.15	125	62 mm		AMFD400R12KE3_B5
FD450R12KE4P	450	1200	1	36	56	450	2.25	150	62 mm		AMFD450R12KE4P
FF100R12KS4	100	1200	9,1	9,50	7.7	100	2.4	125	62 mm		AMFF100R12KS4
FF150R12KE3G	150	1200	4,8	11,0	26	150	2.15	125	62 mm		AMFF150R12KE3G
FF150R12KS4	150	1200	6,8	14,5	11	150	2.4	125	62 mm		AMFF150R12KS4
FF150R12KS4_B2	150	1200	6,8	14,5	11	150	2.4	125	62 mm		AMFF150R12KS4_B2
FF150R12KT3G	150	1200	4,7	11,0	22	150	2.15	125	62 mm		AMFF150R12KT3G
FF150R17KE4	150	1700	4,8	63	49	150	2.05	150	62 mm		AMFF150R17KE4
FF200R06KE3	200	600	3,9	3,30	8.3	200	1.95	150	62 mm		AMFF200R06KE3
FF200R12KE3	200	1200	3,6	15,0	35	200	2.15	125	62 mm		AMFF200R12KE3
FF200R12KE4	200	1200	2.7	17	29.0	200	2.15	150	62 mm		AMFF200R12KE4
FF200R12KE4P	200	1200	2.7	17	29.0	200	2.15	150	62 mm		AMFF200R12KE4P
FF200R12KS4	200	1200	4,7	19,0	12	200	2.4	125	62 mm		AMFF200R12KS4
FF200R12KS4P	200	1200	4,7	19,0	12	200	2.4	125	62 mm		AMFF200R12KS4P
FF200R12KT3	200	1200	3,6	15,0	25	200	2.15	125	62 mm		AMFF200R12KT3
FF200R12KT3_E	200	1200	3,6	15,0	25.0	200	2.15	125	62 mm		AMFF200R12KT3_E
FF200R12KT4	200	1200	2.4	17	23	200	2.15	150	62 mm		AMFF200R12KT4
FF200R17KE3	200	1700	6,8	78,0	63	200	2.2	125	62 mm		AMFF200R17KE3
FF200R17KE4	200	1700	3,6	77	64	200	2.2	150	62 mm		AMFF200R17KE4
FF300R06KE3	300	600	2.4	3,30	12.5	300	1.95	150	62 mm		AMFF300R06KE3
FF300R06KE3_B2	300	600	2.4	3,3	12.5	300	1.95	150	62 mm		AMFF300R06KE3_B2
FF300R07KE4	300	650	2.2	6,7	16.5	300	1.95	150	62 mm		AMFF300R07KE4
FF300R12KE3	300	1200	2.4	25,0	44	300	2.15	125	62 mm		AMFF300R12KE3
FF300R12KE4	300	1200	1.8	30.0	39.0	300	2.15	150	62 mm		AMFF300R12KE4
FF300R12KE4_B2	300	1200	1.8	30	39.0	300	2.15	150	62 mm		AMFF300R12KE4_B2
FF300R12KE4_E	300	1200	1.8	30	39	300	2.15	150	62 mm		AMFF300R12KE4_E
FF300R12KE4P	300	1200	1.8	30	39	300	2.15	150	62 mm		AMFF300R12KE4P
FF300R12KS4	300	1200	3	25,0	15	300	2.55	125	62 mm		AMFF300R12KS4
FF300R12KS4P	300	1200	3	25,0	15	300	2.55	125	62 mm		AMFF300R12KS4P
FF300R12KT3	300	1200	2.4	25,0	37	300	2.15	125	62 mm		AMFF300R12KT3
FF300R12KT3_E	300	1200	2.4	25,0	37	300	2.15	125	62 mm		AMFF300R12KT3_E
FF300R12KT3P_E	300	1200	2.4	25,0	37	300	2.15	125	62 mm		AMFF300R12KT3P_E
FF300R12KT4	300	1200	1.8	30	32.5	300	2.15	150	62 mm		AMFF300R12KT4
FF300R12KT4P	300	1200	1.8	30	32.5	300	2.15	150	62 mm		AMFF300R12KT4P
FF300R17KE3	300	1700	4,7	105	94	300	2.2	125	62 mm		AMFF300R17KE3
FF300R17KE4	300	1700	2.4	93	100	300	2.2	150	62 mm		AMFF300R17KE4
FF300R17KE4P	300	1700	2.4	93	100	300	2.2	150	62 mm		AMFF300R17KE4P
FF400R06KE3	400	600	1.5	3,40	15.5	400	1.95	150	62 mm		AMFF400R06KE3
FF400R07KE4	400	650	0.82	4.0	21.5	400	1.95	150	62 mm		AMFF400R07KE4
FF400R12KE3	400	1200	1.8	25,0	62	400	2.15	125	62 mm		AMFF400R12KE3
FF400R12KE3_B2	400	1200	1.8	25,0	62	400	2.15	125	62 mm		AMFF400R12KE3_B2
FF400R12KT3	400	1200	1.8	28,0	45	400	2.15	125	62 mm		AMFF400R12KT3
FF400R12KT3_E	400	1200	1.8	28,0	45.0	400	2.15	125	62 mm		AMFF400R12KT3_E
FF400R12KT3P_E	400	1200	1.8	28,0	45	400	2.15	125	62 mm		AMFF400R12KT3P_E
FF400R12KT4P	400	1200	1.8	32,0	38	400	2.2	150	62 mm		AMFF400R12KT4P
FF400R17KE4	400	1700	0.82	140	130	400	2.2	150	62 mm		AMFF400R17KE4
FF400R17KE4_E	400	1700	0.82	140	130	400	2.2	150	62 mm		AMFF400R17KE4_E
FF450R12KE4	450	1200	1	36	56	450	2.25	150	62 mm		AMFF450R12KE4
FF450R12KE4_E	450	1200	1	36	56	450	2.25	150	62 mm		AMFF450R12KE4_E
FF450R12KE4P	450	1200	1	36	56	450	2.25	150	62 mm		AMFF450R12KE4P
FF450R12KE7	450	1200	0.56	27,7	72.2	450	2.10	175	62 mm		AMFF450R12KE7
FF450R12KE7_E	450	1200	-	27,7	65.6	450	2.1	150	62 mm		AMFF450R12KE7_E
FF450R12KT4	450	1200	1	36	43.0	450	2.25	150	62 mm		AMFF450R12KT4
FF450R12KT4P	450	1200	1	36	43.0	450	2.25	150	62 mm		AMFF450R12KT4P
FF500R17KE4	500	1700	1	140	170	500	2.6	150	62 mm		AMFF500R17KE4
FF600R12KE4	600	1200	0.62	35,5	78	600	2.45	150	62 mm		AMFF600R12KE4
FF600R12KE4_E	600	1200	1	35,5	78	600	2.45	150	62 mm		AMFF600R12KE4_E
FF600R12KE4P	600	1200	1	35,5	78	600	2.45	150	62 mm		AMFF600R12KE4P
FF600R12KE7	600	1200	0.51	32	98.9	600	2.10	175	62 mm		AMFF600R12KE7
FF600R12KE7_E	600	1200	0.51	32	98.9	600	2.1	175	62 mm		AMFF600R12KE7_E
FF600R12KT4	600	1200	0.62	35,5	82	600	2.45	150	62 mm		AMFF600R12KT4
FF800R12KE7	800	1200	0.51	54,6	132	800	2.10	175	62 mm		AMFF800R12KE7
FF800R12KE7_E	800	1200	0.51	54,6	132	800	2.1	175	62 mm		AMFF800R12KE7_E
FZ300R12KE3G	300	1200	2.4	25,0	44	300	2.15	125	62 mm		AMFZ300R12KE3G
FZ400R12KE3	400	1200	1.8	33,0	59	400	2.15	125	62 mm		AMFZ400R12KE3
FZ400R12KE3_B1	400	1200	1.8	33,0	59	400	2.15	125	62 mm		AMFZ400R12KE3_B1
FZ400R12KE4	400	1200	1.8	36	55	400	2.15	150	62 mm		AMFZ400R12KE4
FZ400R12KP4	400	1200	1.8	36	70	400	2.15	150	62 mm		AMFZ400R12KP4
FZ400R12KS4	400	1200	2.2	22,0	29	400	2.4	125	62 mm		AMFZ400R12KS4
FZ400R12KS4P	400	1200	2.2	22,0	29	400	2.4	125	62 mm		AMFZ400R12KS4P
FZ400R17KE3	400	1700	3,6	135	125	400	2.2	125	62 mm		AMFZ400R17KE3
FZ400R17KE4	400	1700	1.8	110	140	400	2.2	150	62 mm		AMFZ400R17KE4
FZ600R12KE3	600	1200	1.2	50,0	88	600	2.15	125	62 mm		AMFZ600R12KE3
FZ600R12KE4	600	1200	1.2	55	80	600	2.35	150	62 mm		AMFZ600R12KE4
FZ600R12KP4	600	1200	1.2	55	105.0	600	2.35	150	62 mm		AMFZ600R12KP4
FZ600R12KS4	600	1200	1.5	22,0	46	600	2.55	125	62 mm		AMFZ600R12KS4
FZ600R17KE3	600	1700	2.4	200	190	600	2.2	125	62 mm		AMFZ600R17KE3
FZ600R17KE3_S4	600	1700	2.4	200	190	600	2.2	125	62 mm		AMFZ600R17KE3_S4
FZ600R17KE4	600	1700	1.2	135	200	600	2.2	150	62 mm		AMFZ600R17KE4
FZ900R12KE4	900	1200	1.5	60	130	900	2.45	150	62 mm		AMFZ900R12KE4
FZ900R12KP4	900	1200	1.5	60	175	900	2.45	150	62 mm		AMFZ900R12KP4
IGBT Modüller - IHM
DZ3600S17K3_B2	3600	1700	-	-	-	3600	2.2	125	IHM		AMDZ3600S17K3_B2
FD1200R17KE3-K	1200	1700	1.2	350	445	1200	2.2	125	IHM		AMFD1200R17KE3-K
FD600R17KE3_B2	600	1700	2.4	185	220	600	2	125	IHM		AMFD600R17KE3_B2
FD800R17KE3_B2	800	1700	1.8	240	295	800	2	125	IHM		AMFD800R17KE3_B2
FF1200R17KE3	1200	1700	1.2	350	445	1200	2.2	125	IHM		AMFF1200R17KE3
FF1200R17KP4_B2	1200	1700	0.68	415	535	1200	2	150	IHM		AMFF1200R17KP4_B2
FF600R17KE3_B2	600	1700	2.4	185	220	600	2	125	IHM		AMFF600R17KE3_B2
FF800R17KE3	800	1700	1.8	240	295	800	2.2	125	IHM		AMFF800R17KE3
FF800R17KP4_B2	800	1700	0.8	245	365	800	2.1	150	IHM		AMFF800R17KP4_B2
FZ1600R17KE3	1600	1700	0.9	440	585	1600	2.2	125	IHM		AMFZ1600R17KE3
IGBT Modüller - IHM B
DD1000S33HE3	1000	3300	-	-	-	1000	3.25	150	IHM B		AMDD1000S33HE3
DD1200S12H4	1200	1200	-	-	-	1200	2.35	150	IHM B		AMDD1200S12H4
DD1200S17H4_B2	1200	1700	-	-	-	1200	2.1	150	IHM B		AMDD1200S17H4_B2
DD500S33HE3	500	3300	-	-	-	500	3.25	150	IHM B		AMDD500S33HE3
DD800S17H4_B2	800	1700	-	-	-	800	2.1	150	IHM B		AMDD800S17H4_B2
FD1000R33HE3-K	1000	3300	0.71	1950	1550	1000	3.25	150	IHM B		AMFD1000R33HE3-K
FD1000R33HL3-K	1000	3300	0.75	2400	2050	1000	2.75	150	IHM B		AMFD1000R33HL3-K
FD1200R17HP4-K_B2	1200	1700	0.22	370	470	1200	2.1	150	IHM B		AMFD1200R17HP4-K_B2
FD1600/1200R17HP4_B2	1600	1700	1.1	535	600	1200	2.2	150	IHM B		AMFD1600/1200R17HP4_B2
FD1600/1200R17HP4-K_B2	1600	1700	1.1	535	600	1600	2.1	150	IHM B		AMFD1600/1200R17HP4-K_B2
FD800R17HP4-K_B2	800	1700	0.39	265	345	800	2.2	150	IHM B		AMFD800R17HP4-K_B2
FZ1200R12HE4	1200	1200	1.6	175	195	1200	2.35	150	IHM B		AMFZ1200R12HE4
FZ1200R12HE4P	1200	1200	1.6	175	195	1200	2.25	150	IHM B		AMFZ1200R12HE4P
FZ1200R12HP4	1200	1200	1.6	175	270	1200	2.35	150	IHM B		AMFZ1200R12HP4
FZ1200R17HE4	1200	1700	0.68	400	420	1200	2.2	150	IHM B		AMFZ1200R17HE4
FZ1200R17HE4P	1200	1700	0.68	400	420	1200	2.4	150	IHM B		AMFZ1200R17HE4P
FZ1200R17HP4	1200	1700	0.62	375	440	1200	2.2	150	IHM B		AMFZ1200R17HP4
FZ1200R17HP4_B2	1200	1700	0.2	275	440	1200	2.1	150	IHM B		AMFZ1200R17HP4_B2
FZ1400R33HE4	1400	3300	0.8	2800	2500	1400	2.65	150	IHM B		AMFZ1400R33HE4
FZ1600R12HP4	1600	1200	1.5	260	385	1600	2.35	150	IHM B		AMFZ1600R12HP4
FZ1600R17HP4	1600	1700	0.8	540	600	1600	2.2	150	IHM B		AMFZ1600R17HP4
FZ1600R17HP4_B2	1600	1700	0.6	370	600	1600	2.1	150	IHM B		AMFZ1600R17HP4_B2
FZ1600R17HP4_B21	1600	1700	0.82	440	600	1600	2.2	150	IHM B		AMFZ1600R17HP4_B21
FZ1600R33HE4	1600	3300	-	3200	3140	1600	2.80	150	IHM B		AMFZ1600R33HE4
FZ1800R12HE4_B9	1800	1200	1.8	355	310	1800	2.35	150	IHM B		AMFZ1800R12HE4_B9
FZ1800R12HP4_B9	1800	1200	1.8	355	430	1800	2.35	150	IHM B		AMFZ1800R12HP4_B9
FZ1800R17HE4_B9	1800	1700	0.68	560	680	1800	2.2	150	IHM B		AMFZ1800R17HE4_B9
FZ1800R17HP4_B29	1800	1700	0.5	420	660	1800	2.1	150	IHM B		AMFZ1800R17HP4_B29
FZ1800R17HP4_B9	1800	1700	0.68	560	660	1800	2.2	150	IHM B		AMFZ1800R17HP4_B9
FZ2400R12HE4_B9	2400	1200	1.5	505	480	2400	2.35	150	IHM B		AMFZ2400R12HE4_B9
FZ2400R12HE4P_B9	2400	1200	1.5	505	480	2400	2.25	150	IHM B		AMFZ2400R12HE4P_B9
FZ2400R12HP4	2400	1200	1.6	505	595	2400	2.35	150	IHM B		AMFZ2400R12HP4
FZ2400R12HP4_B9	2400	1200	1.5	505	595	2400	2.35	150	IHM B		AMFZ2400R12HP4_B9
FZ2400R17HE4_B9	2400	1700	0.8	650	1000	2400	2.2	150	IHM B		AMFZ2400R17HE4_B9
FZ2400R17HE4P_B9	2400	1700	0.8	650	1000	2400	2.4	150	IHM B		AMFZ2400R17HE4P_B9
FZ2400R17HP4	2400	1700	0.4	625	880	2400	2.2	150	IHM B		AMFZ2400R17HP4
FZ2400R17HP4_B2	2400	1700	0.5	720	880	2400	2.1	150	IHM B		AMFZ2400R17HP4_B2
FZ2400R17HP4_B28	2400	1700	0.82	740	920	2400	2.2	150	IHM B		AMFZ2400R17HP4_B28
FZ2400R17HP4_B29	2400	1700	0.6	470	920	2400	2.1	150	IHM B		AMFZ2400R17HP4_B29
FZ2400R17HP4_B9	2400	1700	0.8	650	920	2400	2.2	150	IHM B		AMFZ2400R17HP4_B9
FZ2400R33HE4	2400	3300	-	3900	4950	2400	2.80	150	IHM B		AMFZ2400R33HE4
FZ3600R12HP4	3600	1200	1.3	640	925	3600	2.35	150	IHM B		AMFZ3600R12HP4
FZ3600R17HE4	3600	1700	0.5	900	1600	3600	2.2	150	IHM B		AMFZ3600R17HE4
FZ3600R17HE4P	3600	1700	0.5	900	1600	3600	2.4	150	IHM B		AMFZ3600R17HE4P
FZ3600R17HP4	3600	1700	0.5	900	1500	3600	2.2	150	IHM B		AMFZ3600R17HP4
FZ3600R17HP4_B2	3600	1700	0.6	1050	1500	3600	2.1	150	IHM B		AMFZ3600R17HP4_B2
FZ825R33HE4D	825	3300	-	1630	1580	825	2.50	150	IHM B		AMFZ825R33HE4D
IGBT Modüller - IHV
DD1200S45KL3_B5	1200	4500	-	-	-	1200	3.00	125	IHV		AMDD1200S45KL3_B5
DD250S65K3	250	6500	-	-	-	250	3.50	125	IHV		AMDD250S65K3
DD400S45KL3_B5	400	4500	-	-	-	400	3.00	125	IHV		AMDD400S45KL3_B5
DD500S65K3	500	6500	-	-	-	500	3.50	125	IHV		AMDD500S65K3
DD600S65K3	600	6500	-	-	-	600	3.50	125	IHV		AMDD600S65K3
DD750S65K3	750	6500	-	-	-	750	3.50	125	IHV		AMDD750S65K3
DD800S45KL3_B5	800	4500	-	-	-	800	3.00	125	IHV		AMDD800S45KL3_B5
FD250R65KE3-K	250	6500	3	2200	1400	250	3.50	125	IHV		AMFD250R65KE3-K
FD500R65KE3-K	500	6500	1.5	4300	2800	500	3.50	125	IHV		AMFD500R65KE3-K
FD800R45KL3-K_B5	1200	4500	1	4100	3400	800	3.00	125	IHV		AMFD800R45KL3-K_B5
FZ1000R45KL3_B5	1000	4500	1	5400	5000	1000	3.20	125	IHV		AMFZ1000R45KL3_B5
FZ1200R45KL3_B5	1200	4500	0.68	6150	5100	1200	3.00	125	IHV		AMFZ1200R45KL3_B5
FZ1500R45KL3_B5	1500	4500	0.68	7500	7750	1500	3.20	125	IHV		AMFZ1500R45KL3_B5
FZ250R65KE3	250	6500	3	2200	1400	250	3.50	125	IHV		AMFZ250R65KE3
FZ400R65KE3	400	6500	1.9	3450	2250	400	3.50	125	IHV		AMFZ400R65KE3
FZ500R65KE3	500	6500	1.5	4300	2800	500	3.50	125	IHV		AMFZ500R65KE3
FZ600R65KE3	600	6500	1.3	5200	3400	600	3.60	125	IHV		AMFZ600R65KE3
FZ750R65KE3	750	6500	1	6500	4200	750	3.50	125	IHV		AMFZ750R65KE3
FZ800R45KL3_B5	800	4500	1	4100	3400	800	3.00	125	IHV		AMFZ800R45KL3_B5

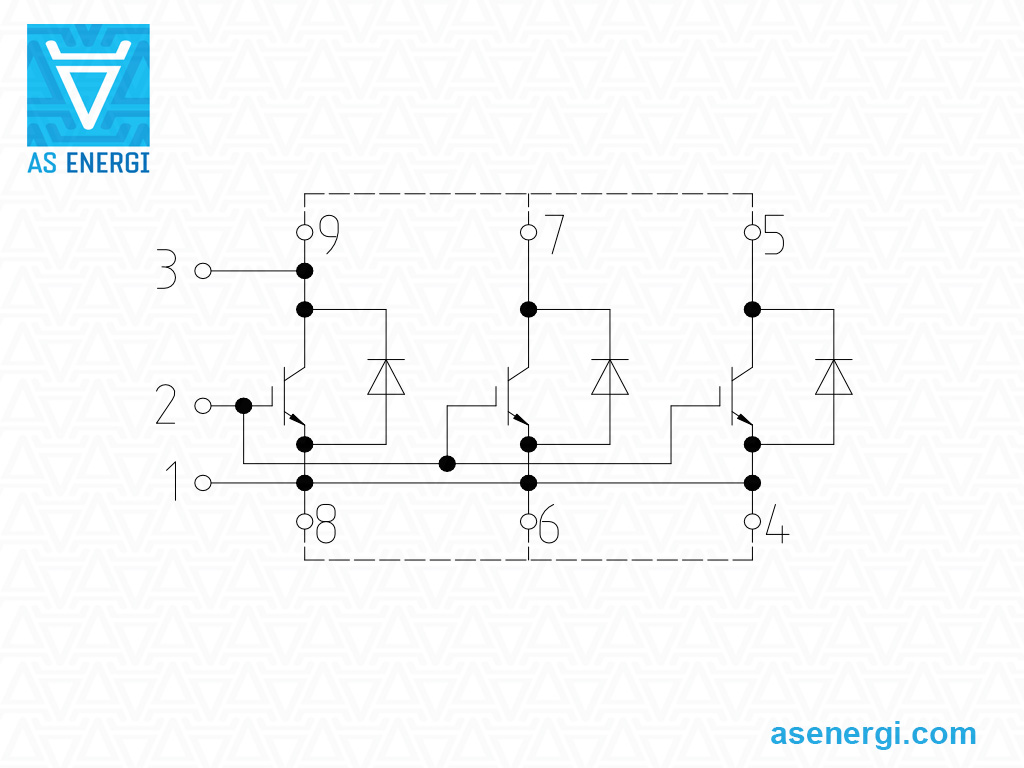

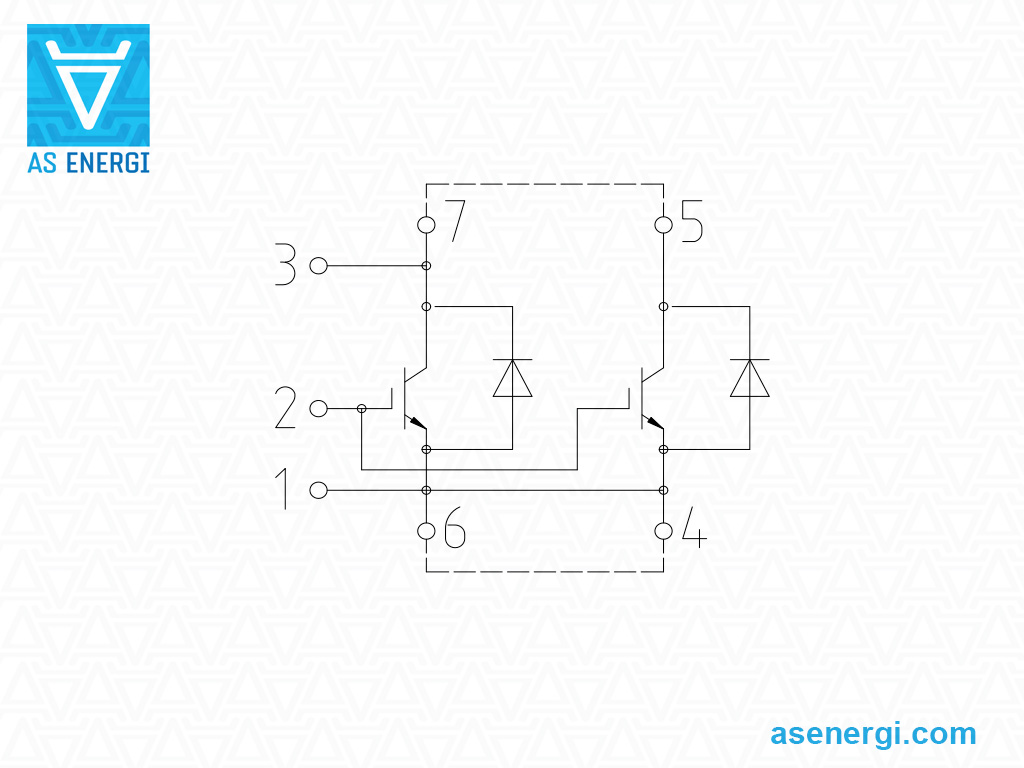

IGBT Modüller - IHV B
FZ1000R33HE3	1000	3300	0.71	1950	1550	1000	3.25	150	IHV B		AMFZ1000R33HE3
FZ1000R33HL3	1000	3300	0.75	2400	2050	1000	2.75	150	IHV B		AMFZ1000R33HL3
FZ1200R33HE3	1200	3300	0.62	2200	1950	1200	3.35	150	IHV B		AMFZ1200R33HE3
FZ1200R45HL3_S7	1200	4500	1.3	6000	5700	1200	2.90	150	IHV B		AMFZ1200R45HL3_S7
FZ1500R33HE3	1500	3300	0.47	2900	2300	1500	3.25	150	IHV B		AMFZ1500R33HE3
FZ1500R33HL3	1500	3300	0.51	3600	3100	1500	2.75	150	IHV B		AMFZ1500R33HL3
FZ1800R45HL4	1800	4500	0.75	9100	9700	1800	2.90	150	IHV B		AMFZ1800R45HL4
FZ1800R45HL4_S7	1800	4500	0.75	9100	9700	1800	2.90	150	IHV B		AMFZ1800R45HL4_S7

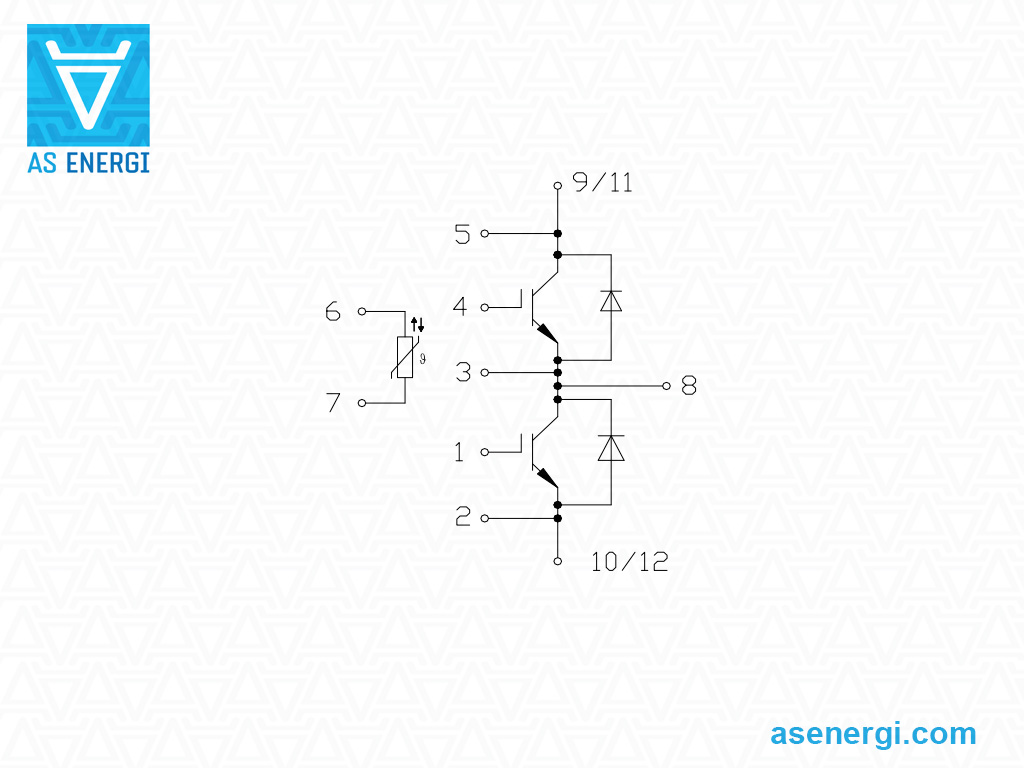

IGBT Modüller - PrimePACK™ 2
DF600R12IP4D	600	1200	2.2	70	135	600	2.05	150	PrimePACK™ 2		AMDF600R12IP4D
DF650R17IE4	650	1700	1.8	320	230	650	2.35	150	PrimePACK™ 2		AMDF650R17IE4
DF900R12IP4D	900	1200	1.6	80	205	900	2.15	150	PrimePACK™ 2		AMDF900R12IP4D
DF900R12IP4DV	900	1200	1.6	80,0	205	900	2.15	150	PrimePACK™ 2		AMDF900R12IP4DV
FD650R17IE4	650	1700	1.8	320	230	650	2.35	150	PrimePACK™ 2		AMFD650R17IE4
FD900R12IP4D	900	1200	1.6	80	205	900	2.15	150	PrimePACK™ 2		AMFD900R12IP4D
FD900R12IP4DV	900	1200	1.6	80,0	205	900	2.15	150	PrimePACK™ 2		AMFD900R12IP4DV
FF1200R12IE5	1200	1200	0.82	160	180	1200	2.15	175	PrimePACK™ 2		AMFF1200R12IE5
FF1200R12IE5P	1200	1200	0.82	160	180	1200	2.15	175	PrimePACK™ 2		AMFF1200R12IE5P
FF1200R17IP5	1200	1700	1	485	470	1200	2.15	175	PrimePACK™ 2		AMFF1200R17IP5
FF1200R17IP5P	1200	1700	1	485	470	1200	2.15	175	PrimePACK™ 2		AMFF1200R17IP5P
FF1600R12IP7	1600	1200	0.35	290	410	1600	1.91	175	PrimePACK™ 2		AMFF1600R12IP7
FF450R12IE4	450	1200	2.5	64	59	450	2.3	150	PrimePACK™ 2		AMFF450R12IE4
FF450R17IE4	450	1700	2.7	215	160	450	2.35	150	PrimePACK™ 2		AMFF450R17IE4
FF600R12IE4	600	1200	1.8	65	82	600	2.2	150	PrimePACK™ 2		AMFF600R12IE4
FF600R12IE4V	600	1200	1.8	65,0	82	600	2.2	150	PrimePACK™ 2		AMFF600R12IE4V
FF600R12IP4	600	1200	2.2	83	115	600	2.3	150	PrimePACK™ 2		AMFF600R12IP4
FF600R12IP4P	600	1200	2.2	83	115	600	2.3	150	PrimePACK™ 2		AMFF600R12IP4P
FF600R12IP4V	600	1200	2.2	83,0	115	600	2.2	150	PrimePACK™ 2		AMFF600R12IP4V
FF650R17IE4	650	1700	1.8	320	230	650	2.35	150	PrimePACK™ 2		AMFF650R17IE4
FF650R17IE4D_B2	650	1700	1	280	230	650	2.15	150	PrimePACK™ 2		AMFF650R17IE4D_B2
FF650R17IE4DP_B2	650	1700	1	280	230	650	2.15	150	PrimePACK™ 2		AMFF650R17IE4DP_B2
FF650R17IE4P	650	1700	1.8	320	230	650	2.35	150	PrimePACK™ 2		AMFF650R17IE4P
FF650R17IE4V	650	1700	1.8	320	230	650	2.35	150	PrimePACK™ 2		AMFF650R17IE4V
FF900R12IE4	900	1200	1.3	80	130	900	2.3	150	PrimePACK™ 2		AMFF900R12IE4
FF900R12IE4P	900	1200	1.3	80	130	900	2.3	150	PrimePACK™ 2		AMFF900R12IE4P
FF900R12IE4V	900	1200	1.3	80,0	130	900	2.3	150	PrimePACK™ 2		AMFF900R12IE4V
FF900R12IE4VP	900	1200	1.5	80	130	900	2.3	150	PrimePACK™ 2		AMFF900R12IE4VP
FF900R12IP4	900	1200	1.6	105	175	900	2.3	150	PrimePACK™ 2		AMFF900R12IP4
FF900R12IP4D	900	1200	1.6	105	175	900	2.20	150	PrimePACK™ 2		AMFF900R12IP4D
FF900R12IP4DV	900	1200	1.6	105	175	900	2.2	150	PrimePACK™ 2		AMFF900R12IP4DV
FF900R12IP4P	900	1200	1.6	105	175	900	2.25	150	PrimePACK™ 2		AMFF900R12IP4P
FF900R12IP4V	900	1200	1.6	105	175	900	2.3	150	PrimePACK™ 2		AMFF900R12IP4V

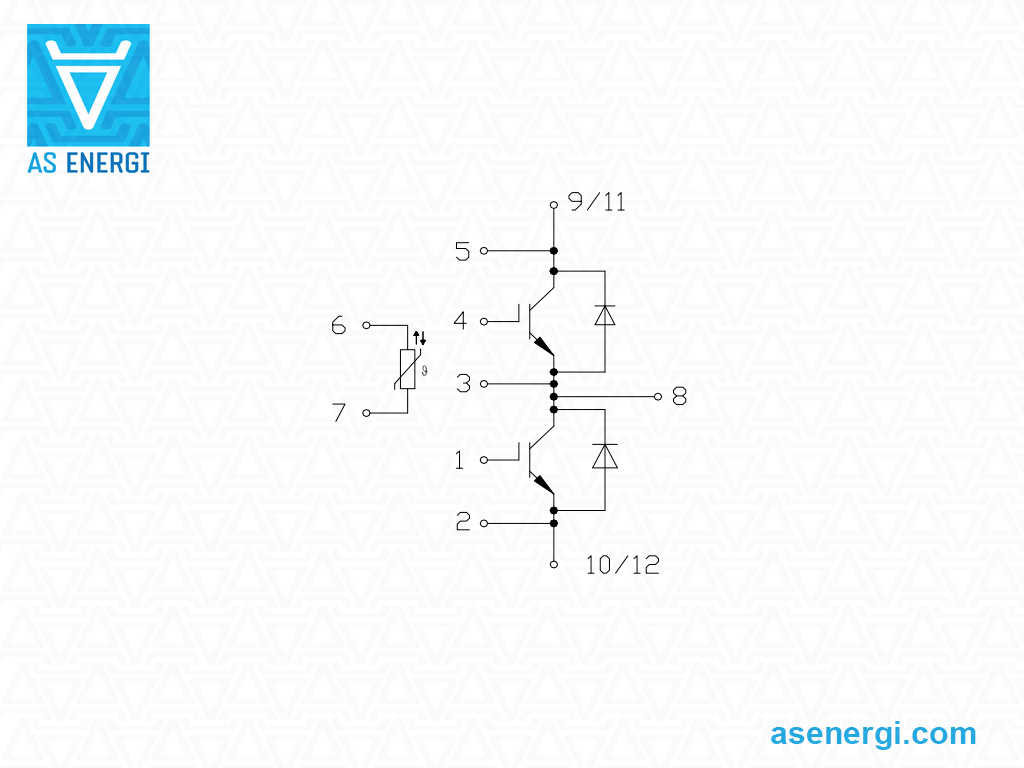

IGBT Modüller - PrimePACK™ 3
DF1000R17IE4	1000	1700	1.2	415	330	1000	2.35	150	PrimePACK™ 3		AMDF1000R17IE4
DF1000R17IE4D_B2	1000	1700	0.3	415	345	1000	2.15	150	PrimePACK™ 3		AMDF1000R17IE4D_B2
DF1000R17IE4P	1000	1700	1.2	415	330	1000	2.35	150	PrimePACK™ 3		AMDF1000R17IE4P
DF1400R12IP4D	1400	1200	1	95,0	280	1400	2.15	150	PrimePACK™ 3		AMDF1400R12IP4D
FD1000R17IE4	1000	1700	1.2	415	330	1000	2.35	150	PrimePACK™ 3		AMFD1000R17IE4
FD1400R12IP4D	1400	1200	1	95,0	280	1400	2.15	150	PrimePACK™ 3		AMFD1400R12IP4D
FF1000R17IE4	1000	1700	1.2	415	330	1000	2.35	150	PrimePACK™ 3		AMFF1000R17IE4
FF1000R17IE4D_B2	1000	1700	0.3	415	345	1000	2.15	150	PrimePACK™ 3		AMFF1000R17IE4D_B2
FF1000R17IE4DP_B2	1000	1700	0.3	415	345	1000	2.15	150	PrimePACK™ 3		AMFF1000R17IE4DP_B2
FF1000R17IE4P	1000	1700	1.2	415	330	1000	2.4	150	PrimePACK™ 3		AMFF1000R17IE4P
FF1400R12IP4	1400	1200	1	95	305	1400	2.3	150	PrimePACK™ 3		AMFF1400R12IP4
FF1400R12IP4P	1400	1200	1	95	305	1400	2.2	150	PrimePACK™ 3		AMFF1400R12IP4P
FF1400R17IP4	1400	1700	0.47	560	650	1400	2.45	150	PrimePACK™ 3		AMFF1400R17IP4
FF1400R17IP4P	1400	1700	0.47	560	650	1400	2.5	150	PrimePACK™ 3		AMFF1400R17IP4P
FF1500R17IP5R	1500	1700	0.82	595	545	1500	2.05	175	PrimePACK™ 3		AMFF1500R17IP5R
IGBT Modüller - PrimePACK™ 3+
FF1500R12IE5	1500	1200	0.82	215	220	1500	2.25	175	PrimePACK™ 3+		AMFF1500R12IE5
FF1500R12IE5P	1500	1200	-	215	220	1500	2.25	175	PrimePACK™ 3+		AMFF1500R12IE5P
FF1500R17IP5	1500	1700	0.82	595	545	1500	2.05	175	PrimePACK™ 3+		AMFF1500R17IP5
FF1500R17IP5P	1500	1700	0.82	595	545	1500	2.05	175	PrimePACK™ 3+		AMFF1500R17IP5P
FF1700XTR17IE5D	1700	1700	0.39	720	540	1700	1.89	175	PrimePACK™ 3+		AMFF1700XTR17IE5D
FF1800R12IE5	1800	1200	0.82	235	290	1800	2.15	175	PrimePACK™ 3+		AMFF1800R12IE5
FF1800R12IE5P	1800	1200	0.82	235	290	1800	2.15	175	PrimePACK™ 3+		AMFF1800R12IE5P
FF1800R17IP5	1800	1700	0.56	725	780	1800	2.05	175	PrimePACK™ 3+		AMFF1800R17IP5
FF1800R17IP5P	1800	1700	0.56	725	780	1800	2.05	175	PrimePACK™ 3+		AMFF1800R17IP5P
FF1800R23IE7P	1800	2300	0.1	915	1240	1800	3.22	150	PrimePACK™ 3+		AMFF1800R23IE7P
FF2000XTR17IE5	2000	1700	0.3	575	690	2000	2.32	175	PrimePACK™ 3+		AMFF2000XTR17IE5
FF2400RB12IP7	2400	1200	0.4	24	890	2400	1.94	150	PrimePACK™ 3+		AMFF2400RB12IP7
FF2400RB12IP7P	2400	1200	0.4	24	890	2400	1.94	150	PrimePACK™ 3+		AMFF2400RB12IP7P
FR900R12IP4D	900	1200	1.2	93	200	900	2.0	150	PrimePACK™ 3+		AMFR900R12IP4D
FF2400R12IP7	2400	1200	0.2	380	570	2400	1.91	175	PrimePACK™ 3+		AMFF2400R12IP7
FF2400R12IP7P	2400	1200	0.2	380	570	2400	1.91	175	PrimePACK™ 3+		AMFF2400R12IP7P

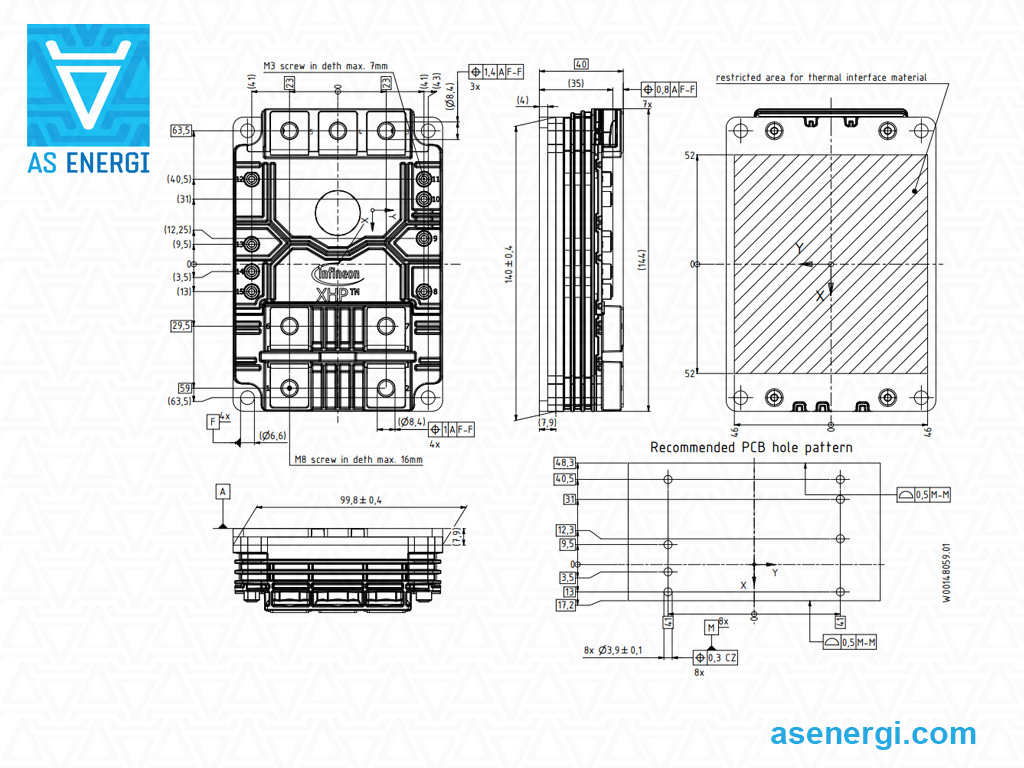

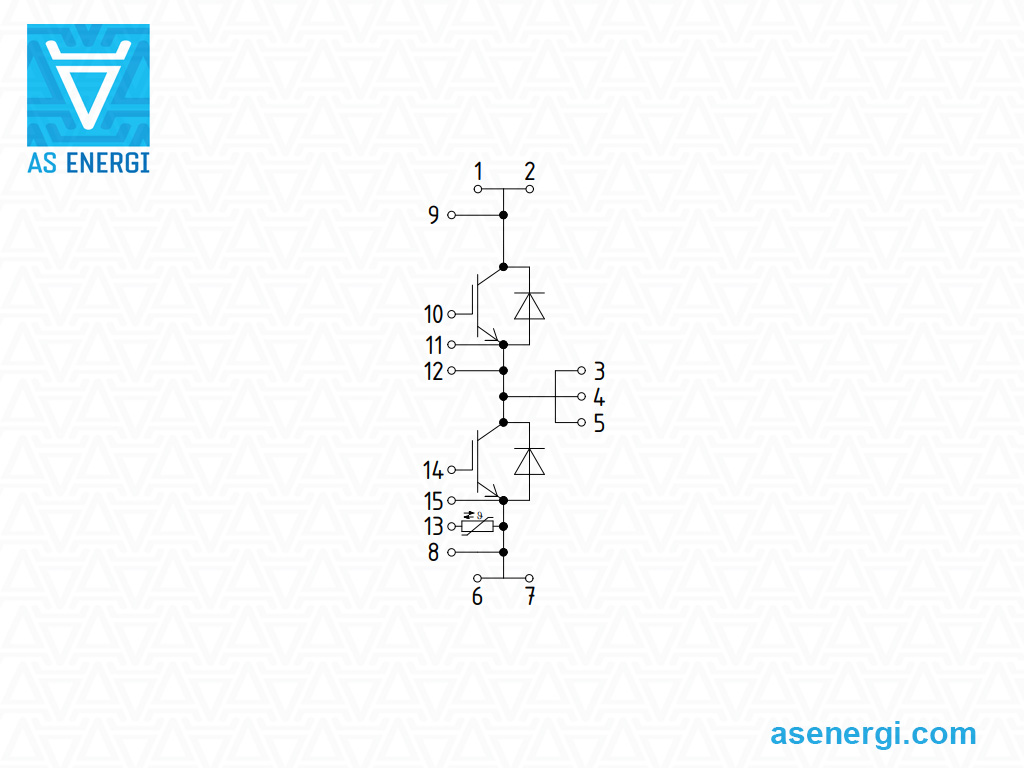

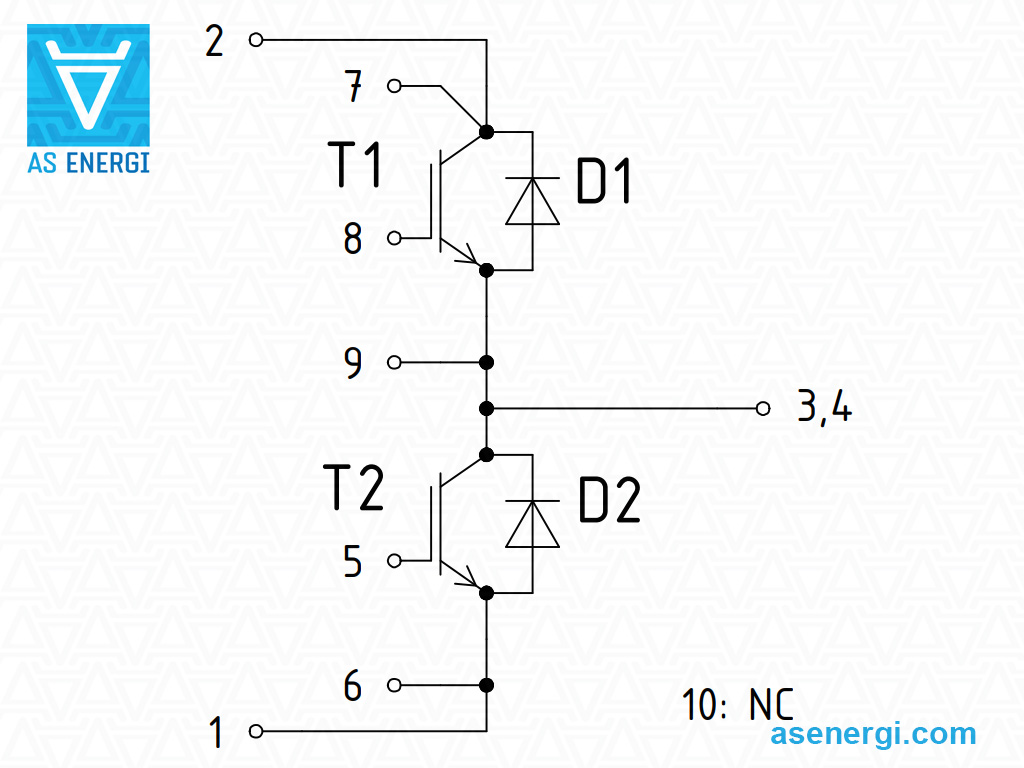

IGBT Modüller - XHP™ 2
FF1200XTR17T2P5	1200	1700	0.5	420	535	1200	2.05	175	XHP™ 2		AMFF1200XTR17T2P5
FF1200XTR17T2P5P	1200	1700	0.5	420	535	1200	2.05	175	XHP™ 2		AMFF1200XTR17T2P5P
FF1800XTR17T2P5	1800	1700	0.5	615	800	1800	2.05	175	XHP™ 2		AMFF1800XTR17T2P5
FF1800XTR17T2P5P	1800	1700	0.5	615	800	1800	2.05	175	XHP™ 2		AMFF1800XTR17T2P5P
IGBT Modüller - XHP™ 3
DD450S45T3E4_B5	450	4500	-	-	-	450	2.90	150	XHP™ 3		AMDD450S45T3E4_B5
FF225R65T3E3	225	6500	4,7	1710	1170	225	3.25	125	XHP™ 3		AMFF225R65T3E3
FF450R33T3E3	450	3300	-	845	670	450	2.95	150	XHP™ 3		AMFF450R33T3E3
FF450R33T3E3_B5	450	3300	-	845	670	450	3.50	150	XHP™ 3		AMFF450R33T3E3_B5
FF450R45T3E4_B5	450	4500	-	1740	2580	450	2.95	150	XHP™ 3		AMFF450R45T3E4_B5

IGBT Modülleri için Parça Numaralandırma Kılavuzu:

1600

IP7

A	–	AS ENERGI^TM
M	–	Yarı İletken Tipi: IGBT Modül.
FF	–	Modül Topolojisi.
1600	–	Güncel Değerlendirme, Amp.
R	–	İşlevsellik.
12	–	Kollektör-Emitter gerilim sınıfı V_CES / 100.
IP7	–	İnşaat varyasyonu.

IGBT modüllerinin montajı için öneriler

Soğutucu ve Yüzey Özellikleri, Hazırlık

İyi bir termal temas sağlamak ve veri sayfalarında belirtilen termal temas direnci değerlerini elde etmek için, ısı emicinin temas yüzeyinin temiz ve toz parçacıklarından arındırılmış olması gerekir. Isı emicinin montaj yüzeyinin montaj işleminden hemen önce mendil ve izopropanol gibi alkollü bir temizleyici ile temizlenmesi yararlıdır. Aşağıdaki mekanik özellikler karşılanmalıdır:
– Isı emici montaj alanının düzensizliği 100 mm'de 50μm olmalıdır
– Pürüzlülük Rz: < 10 μm
– Adım yok > 10 μm

Isı emici yüzey özellikleri

Termal Macunun Uygulanması

Termal arayüz malzemesi uygulamak için şablon baskı kullanılması önerilir. Termal macun kalınlığının 50 μm ila 100 μm aralığında kullanılması önerilir. Optimize edilmiş bir termal macun kalınlığının tekrarlanabilirliği garanti edilemeyeceğinden, termal macunun rulo ile uygulanması seri üretim için önerilmez.

Isı Emiciye Montaj

Taban plakasının gereksiz zorlanmasını ve gerilmesini önlemek için, ısı emicinin yeterince sert olması ve montaj ve nakliye sırasında bozulmaması gerekir.

IGBT modülü uygun soğutucu alanına yerleştirilmeli ve ardından tüm montaj vidaları önerilen vida montaj sırasına göre belirtilen montaj torku ile eşit şekilde sıkılmalıdır.

IGBT modüllerini monte etmek için, uygun pullar ve yaylı kilit pulları ile birlikte M5 çelik vidaların veya kombinasyon vidalarının kullanılması şiddetle tavsiye edilir. Veri sayfasında belirtilen tork değerine uyulmalıdır.

Bir ön sıkma torku ve verilen tork değerine kadar yeniden sıkma tavsiye edilir. Vidalama işlemi için hız sınırlanmalıdır ve pnömatik tornavidalarda oluşabilecek tork piklerinden kaçınmak için yumuşak tork sınırlaması önerilir.

Vidalar, belirtilen tork değerine ulaşılana kadar birkaç adımda eşit torkla diyagonal sırada sıkılmalıdır.

Neden seçmelisiniz AS ENERGI^TM

Yarı iletken silikon çip üretimi de dahil olmak üzere kendi üretim tesisleri
Avrupa markası - %100 kalite, uygun fiyat, kısa üretim süreleri
Yarı iletken endüstrisinde 20 yılı aşkın deneyim
50'den fazla ülkeden müşterilerimiz bize güveniyor
10A ila 15000A arası akımlar, 100V ila 9000V arası gerilimler için ürün hattında 20000 ürün
Diğer üreticilerin ürünlerinin analoglarını üretiyoruz
Garantili sertifikalı kalite, garanti çalışma süresi - 2 yıl

Kalite Garantisi

Ürünlerimiz sertifikalıdır ve uluslararası standartlara uygundur.
Firmamız ürünler için 2 yıl kalite garantisi vermektedir.
Müşterinin talebi üzerine uygunluk sertifikaları, güvenilirlik raporları, veri sayfaları ve teknik pasaportlar sağlıyoruz.

Her ürün ana parametreler için test edilir ve her ürün için parametrelerin Test raporları sağlanır.

Ortaklık coğrafyası

AS ENERGI^TM şirket, dünya çapında 50'den fazla ülkeye güç yarı iletkenleri üretmekte ve tedarik etmektedir.

Lojistik ve Teslimat

Lojistik firmalarının hizmetleriyle ürünlerimizi dünyanın dört bir yanına ulaştırıyoruz: DHL, TNT, UPS, EMS, Fedex, Aramex.
Ürünler hava, deniz, demiryolu ve karayolu gibi her türlü taşıma aracıyla teslim edilebilir.

AS ENERGI^TM Yarı İletkenler İmalatı

Ürün yelpazemizde doğrultucu diyotlar, disk ve saplama tasarımında faz kontrol tristörleri, çığ diyotları ve tristörleri, hızlı anahtarlama, yüksek frekans tristörleri, hızlı geri kazanım, kaynak ve rotor diyotları, triyaklar, köprü doğrultucular, güç modülleri (tristör, diyot, tristör-diyot, IGBT) ve bunlara hava ve su soğutucuları bulunmaktadır.

Güç diyotları ve tristörler 10A'den 15000A'e kadar akımlar, 100V'den 9000V'a kadar voltaj aralığı için üretilmektedir.
Güç diyot ve tristör modülleri 25A ve 1250A'e kadar, 400V - 4400V gerilim aralığında üretilmektedir.
Güç yarı iletkenleri yelpazesi, küresel üreticilerin eşdeğer, yedek, analog ve alternatif yarı iletken cihazlarını da içerir.

Öne Çıkan Ürünler:

Tags: IGBT Modülleri, modül Infineon, igbt modülü veri sayfası, şartname, devre, sertifika, imalat, güç modülü fabrika üreticisi, doğrultucu, igbt modülü invertör teknik özellikleri, igbt modülü fiyat listesi, sipariş
