Kaynak Diyotları D serisi 7100A - 12500A

D serisi kaynak diyotlarıAS ENERGI^TM 7100A, 9500A, 11500A, 12500A ileri akım I_FAV ve 200V, 400V ters engelleme gerilimleri V_RRM ile mevcuttur.

Kaynak diyotları, orta frekans direnç kaynağı ve yüksek akım doğrultucu uygulamaları için geliştirilmiş kayıplarla tasarlanmıştır. Hepsi, olağanüstü yüksek ileri akım, düşük statik kayıplar ve çok düşük termal direnç sağlayan düşük açık durum voltajına (200-400V V_RRM) sahiptir.

"Diskli cihazlar için hava soğutmalı soğutucu O serisi", "Hava soğutucu SF serisi", "Su soğutucu SS serisi" diyot soğutması için de sipariş edilebilir.

Kaynak diyotları için parça numaralandırma kılavuzu

Video: Yüksek güçlü disk diyotların incelemeleri

icon AS ENERGI^TM Yarı İletkenler Üretim Referansı

Kaynak diyotları hafif paket, ince ve hermetik olarak sızdırmaz seramik muhafazalarda mevcuttur. Endüstri standardı tasarım gövdesi mevcut ekipmana kolay kurulum sağlar.

Kaynak diyotlarının özellikleri: basınç kontaklı kapsül tipi metal-seramik paket veya harici kılıfsız ince paket, orta gerilim, en düşük termal direnç için ince paketli yüksek akım doğrultucu diyot, düşük güç dağılımı ve düşük termal direnç, özellikle su soğutması için uygundur, paralelleme için ileri seçimler mevcuttur.

Kaynak diyotları serisi aşağıdaki özelliklere sahiptir: paralel cihazların miktarını azaltmaya izin veren yüksek ortalama ileri akım iletme yeteneği; elektrik ve termal döngüye karşı yüksek direnç, uzun bir hizmet ömrü sağlar; minimum statik kayıplar; yüksek maksimum bağlantı sıcaklığı (T_jmax), bu diyotların aynı soğutma sistemi ile daha yüksek akım iletmesine izin verir; çift taraflı soğutma imkanı; yüksek akım doğrultucular için optimize edilmiştir; çok düşük termal direnç; orta ve yüksek frekanslı kaynak ekipmanları için tasarlanmıştır.

Doğrultucu Diyotlar AS ENERGI^TM aşağıdaki özelliklere sahiptir: düşük statik ve dinamik kayıplar, yüksek V_RSM/V_RRM değerleri, cihazların çeşitli endüstrilerde kullanımına ilişkin kapsamlı deneyim, 100 ila 9000 V voltaj ve 100 ila 7500 A amper aralığı, termal ve elektriksel döngüye karşı yüksek direnç.

Firmamız doğrultucu diyotlar için satın alma tarihinden itibaren 2 yıl kalite garantisi vermektedir. Diyotları tedarik ederken, gerekirse teknik pasaport ve uygunluk sertifikası sağlıyoruz.

Devamını oku

Kaynak diyotlarının nihai fiyatı voltaj sınıfına, miktara, teslimat koşullarına, üreticiye, menşe ülkeye ve ödeme şekline bağlıdır.

D serisi kaynak diyotlarının genel özellikleri AS ENERGI^TM

Tip	I_F(AV)M (T_case)	V_RRM	I_FRSM	I_FSM	I²t	V_F(T0)	r_T	T_{vj max}	R_th(j-c)	F_m	W	Anahatlar, Boyutlar ØDxØdxH	Veri sayfası
Tip	A (°C)	V	A	kA	kA²·s	V	mΩ	ºC	ºC/W	kN	kg	mm	PDF
D053-7100	7100 (90) 7402 (85)	200-400	11147	55	15125	0.75	0.029	170	0.0090	30-36	0.14	61x44x8
D056-9500	9500 (112) 11814 (85)	200-400	14915	70	24500	0.74	0.030	180	0.0050	45-50	0.11	56x50x5
D063-11500	11500 (82) 11300 (85)	200-400	18055	85	36125	0.73	0.026	180	0.0058	60-70	0.22	76x57x8
D066-12500	12500 (106) 14703 (85)	200-400	19625	85	36125	0.72	0.026	180	0.0039	60-70	0.155	65x58x5

Kaynak Diyotları için Parça Numaralandırma Kılavuzu:

066

12500

D	–	Kaynak Diyotu Serisi AS ENERGI^TM
053	–	Tasarım versiyonu.
7100	–	Ortalama açık durum akımı I_F(AV), Amp.
4	–	Gerilim sınıfı V_RRM / 100.
N	–	Ortam koşulları: N – normal.

Yüksek Güçlü Yarı İletkenler AS ENERGI^TM

Firmamız, 15000A'e kadar akım ve 9000V'a kadar gerilimlerde çok çeşitli güç yarı iletkenleri (güç tristörleri, modülleri, doğrultucu diyotlar, çığ, rotor ve kaynak diyotları, triyaklar vb.) ve bunlara ait hava ve su soğutucularının üretimi ve satışı ile uğraşmaktadır.
Yarı iletken cihazları herhangi bir hacimde satın alabilirsiniz ve büyük lotlar sipariş ederken fiyat daha düşük olacaktır. Müşterilerimizin güvenini kazandık ve tüm dünyaya ürün tedarik ediyoruz.

Modüller, SCR Tristörler, Diyotların satın alınmasıyla ilgili sorularınız için şu adrese bir e-posta talebi gönderin:

[email protected]

Ve size teslimat için ticari bir teklif sunacağız.
Çok sayıda kişi için, bireysel bir fiyat sağlayacağız!!!

Taleplerinize ve teknik görevinize göre üretim tesislerimizde
ürün üretmeye açığız.

Fotoğraf Galerisi

Fotoğraf galerisi AS ENERGI^TM tarafından üretilen birçok farklı yarı iletken cihazı, yarı iletken çipleri ve SCR'leri, test raporlarından örnekleri gösterir.

Daha fazla fotoğraf gör

Video: Disk Tipi Yüksek Güçlü Doğrultucu Diyotlar

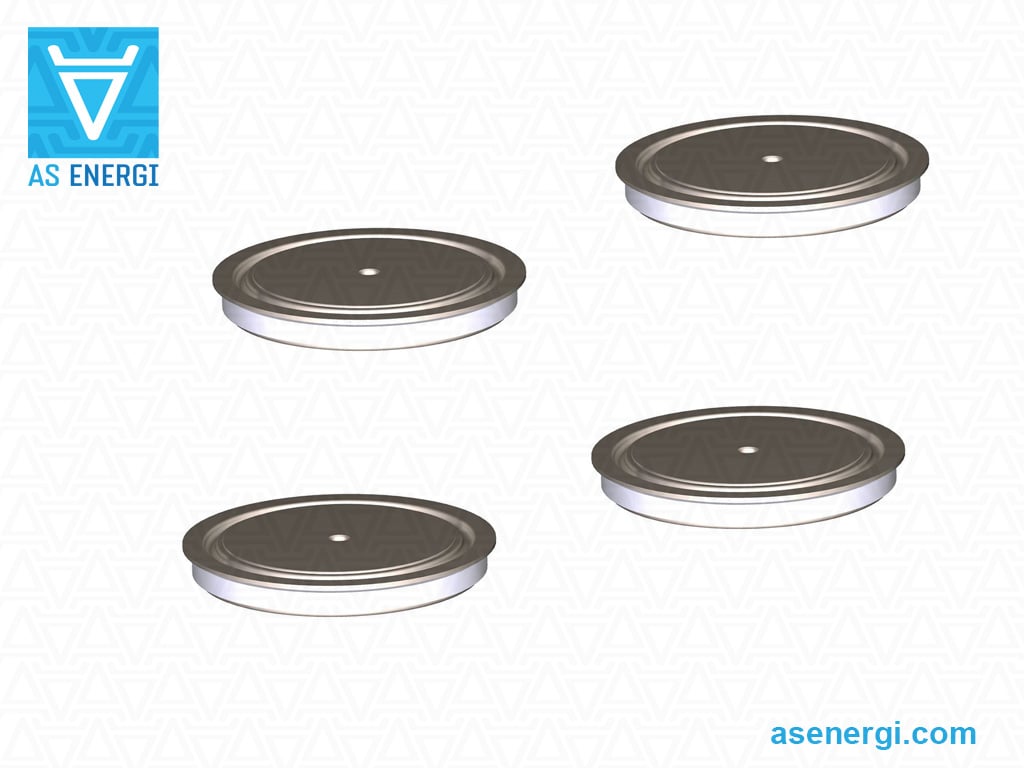

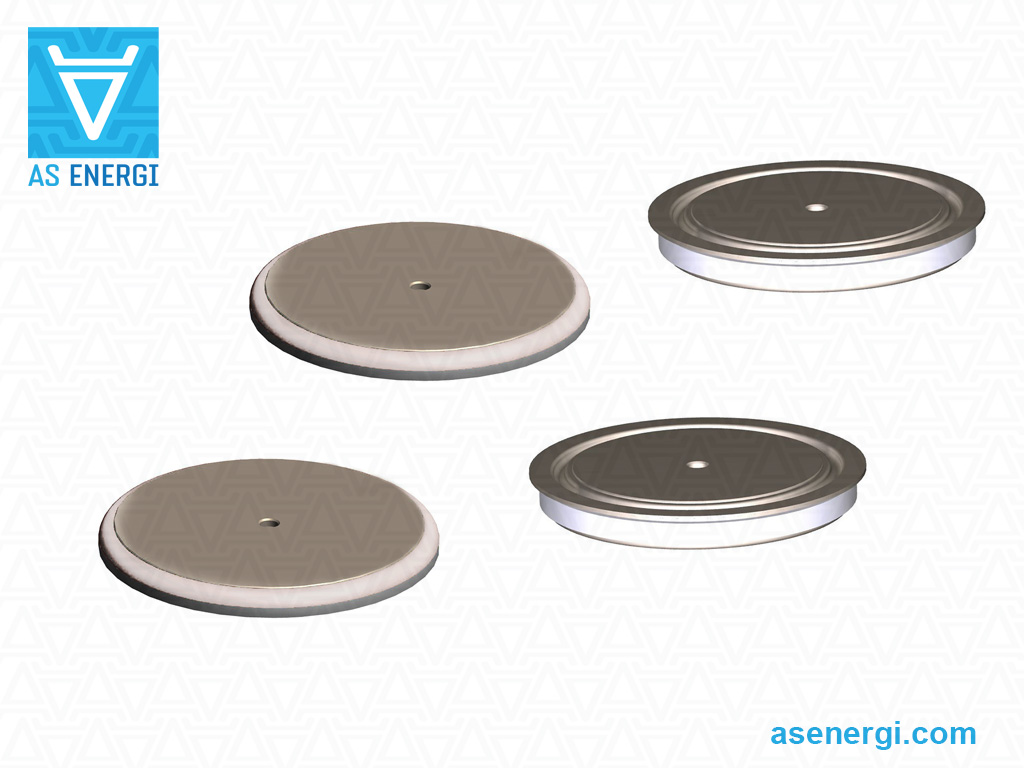

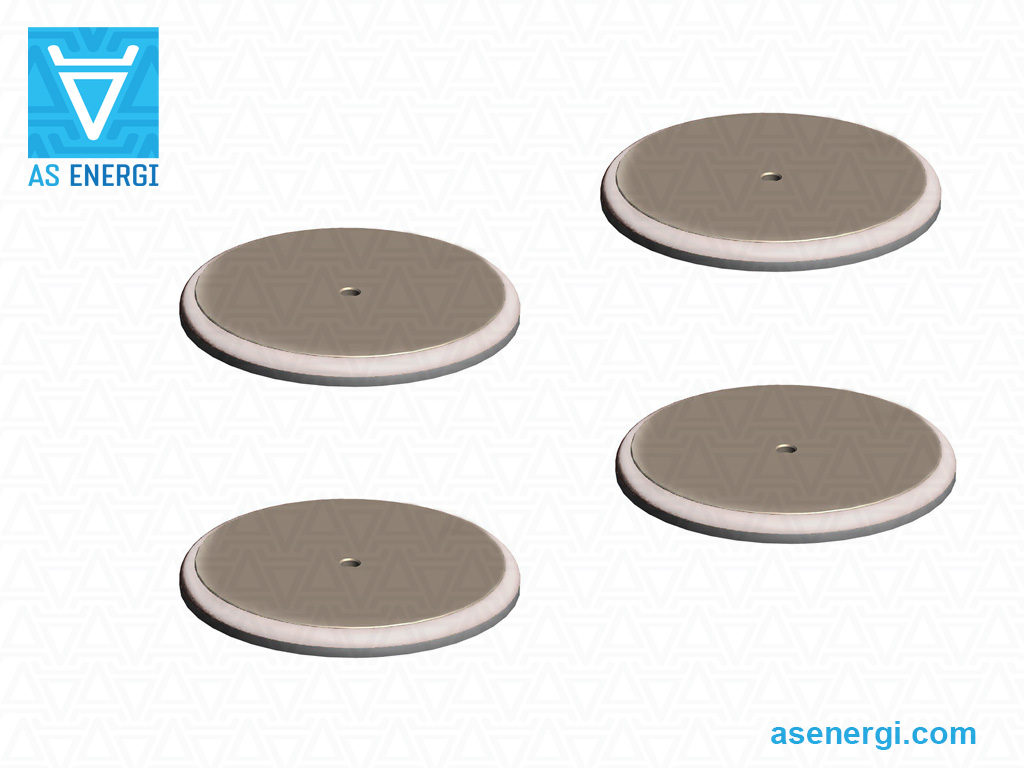

Kaynak Diyotlarının Fotoğrafı:

Disk tipi güç doğrultucu diyotlar için montaj önerileri:

Tüm sıcaklık aralığında diyot ve soğutucunun eşleşen yüzeyleri arasındaki ısı transferi ve elektrik temasının güvenilirliği uygun tork (sıkıştırma kuvveti) ile sağlanır.

Montajdan önce görsel inceleme (1) mekanik hasarlar için temas yüzeyleri ve alkol (toluen, benzin, aseton) ile ıslatılmış (2) numaralı mendil.

İncelemeden sonra, akım kontaklarını (uçları) düzeltin, yapının hizasını sabitlemek için bir pim takın.

Isı transferi parametrelerini iyileştirmek için montajdan önce ince bir tabaka silikon termal iletken macunun yağlanması (3) tavsiye edilir, ancak bu montaj için zorunlu bir koşul değildir.

Diyotu (3), soğutucunun ikinci parçasını, fiberglas izolatörü ve itme pulunu takın.

Traversi (4) geçirmek ve somunları eşit şekilde sıkmak için. Temas yüzeylerinde yanlış hizalama ve düzensizlik olmadığından emin olun.

Parçalar yeterince kelepçelenmiş ancak hareket edebiliyorsa, soğutucuyu düz bir yüzeye yerleştirmenizi ve yüzeylerin genel bitişik düzleminin paralellik toleransını kontrol etmenizi öneririz (5).

Her bir somunu dönerek (yaklaşık çeyrek tur) dayanağa kelepçeleyin (6). Traversin sapma miktarı, elde edilen sıkıştırma kuvvetinin gerekli olana karşılık gelip gelmediğini belirler.

Montajdan sonra, bağlantı elemanları (somunlar ve pullar) korozyona karşı ayrıca emniyete alınmalıdır.

Güç diyotları için ipuçları ve öneriler:

Güç diyotları, tüm parametreler için sınır yüklerinde uzun süre çalıştırılmamalıdır. Bu durumda, güvenlik faktörü cihazın gerekli güvenilirlik derecesine göre belirlenir.

Arızalı bir güç diyotunu, değiştirilen diyotun parametrelerine uyan bir diyotla değiştirin.

Yüksek ortam sıcaklığına sahip bir ortamda çalışırken aşırı soğutma sağlanmalıdır.

Doğru ısı dağılımını sağlamak için güç diyotlarının ve soğutucuların toz ve kirleticilerden arındırılması için periyodik olarak temizlenmesi önerilir.

Paralel bağlı güç diyotları arasındaki akımları eşitlemek için endüktif akım bölücüler (genellikle bükülmüş toroidal tel) kullanılmalıdır. En popüler bağlantı yöntemleri kapalı devre, ortak bobin devresi veya güç diyotudur. Bu durumda akım bölücülerin verimliliği manyetik telin kesiti tarafından belirlenir.

Güç diyotları seri bağlandığında gerilim dengesizliğinin önlenmesi, her diyota paralel bağlanan şönt dirençler kullanılarak sağlanır. Geçici koşullarda gerilim dengelemesi, her diyoda paralel kondansatörler bağlanarak sağlanır.

Çalışma sırasında yüksek gerilim altındaki güç diyotlarına dokunmak kesinlikle yasaktır.
