Home / Ürünler / Tristör Modülleri MTC

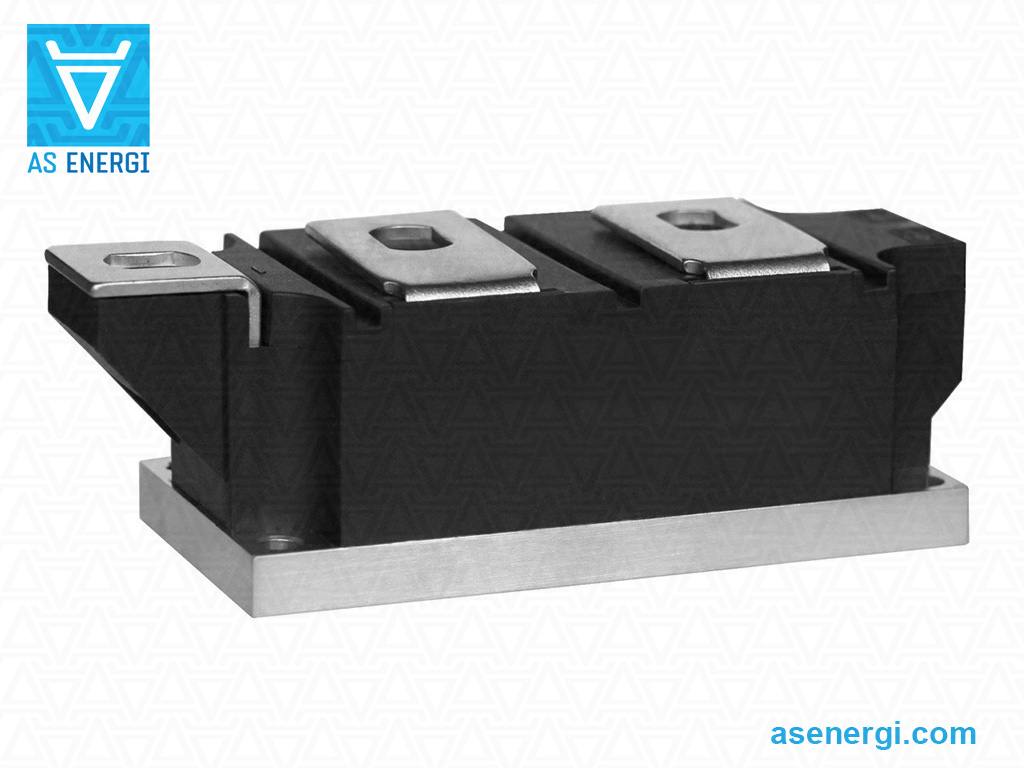

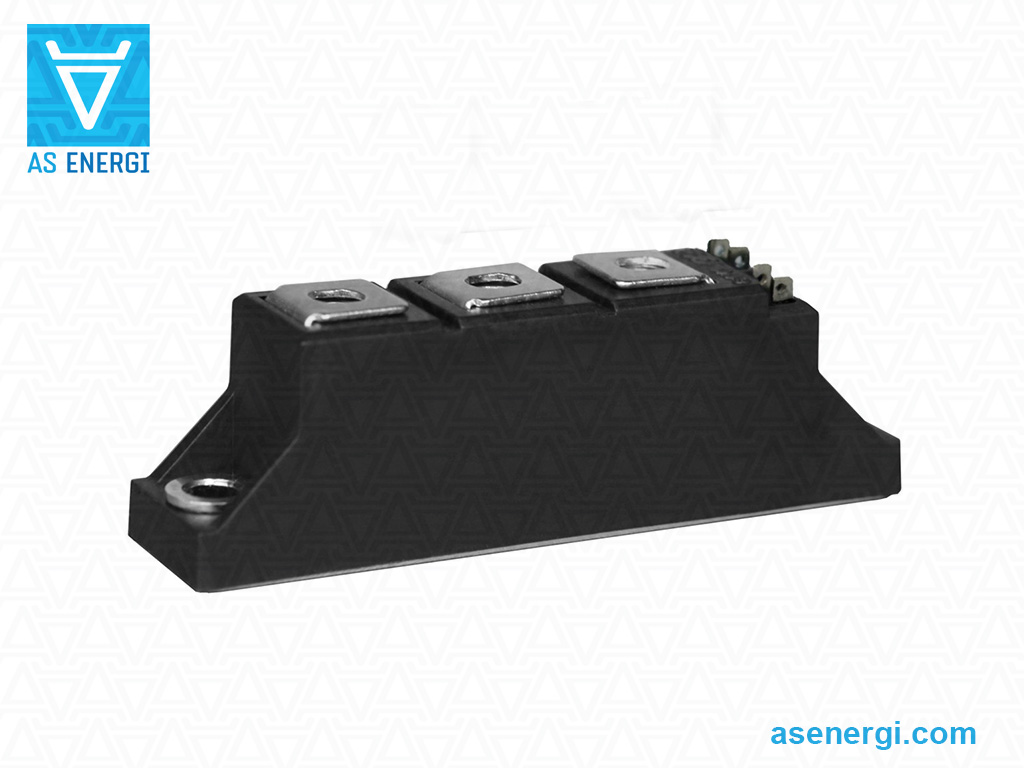

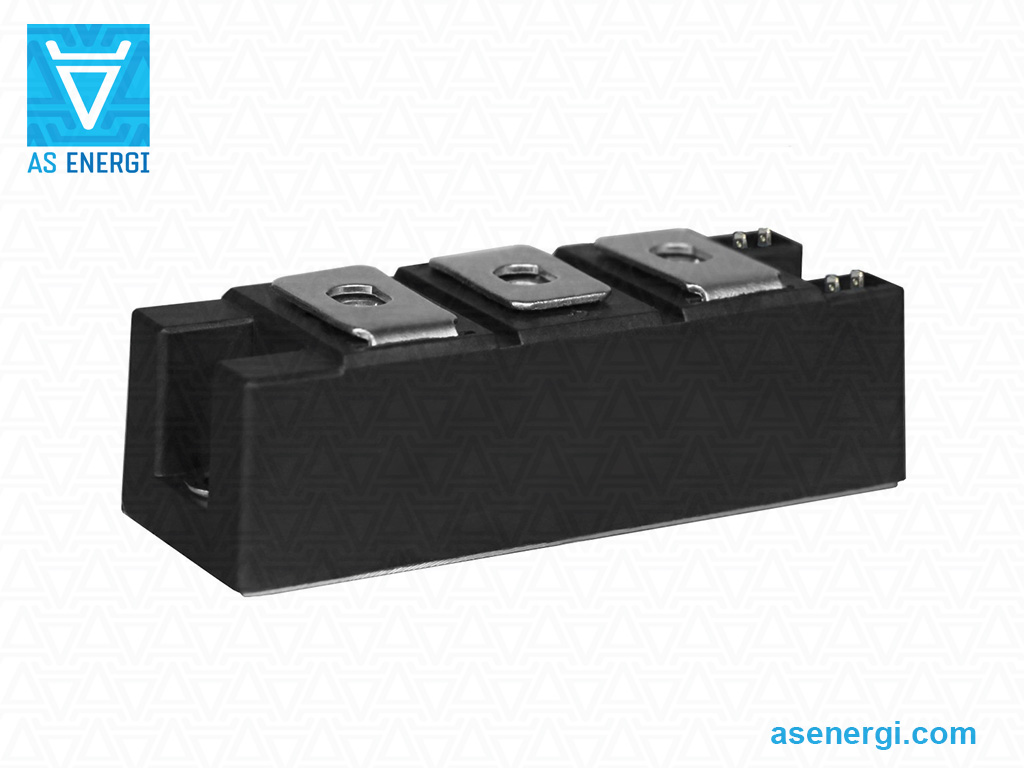

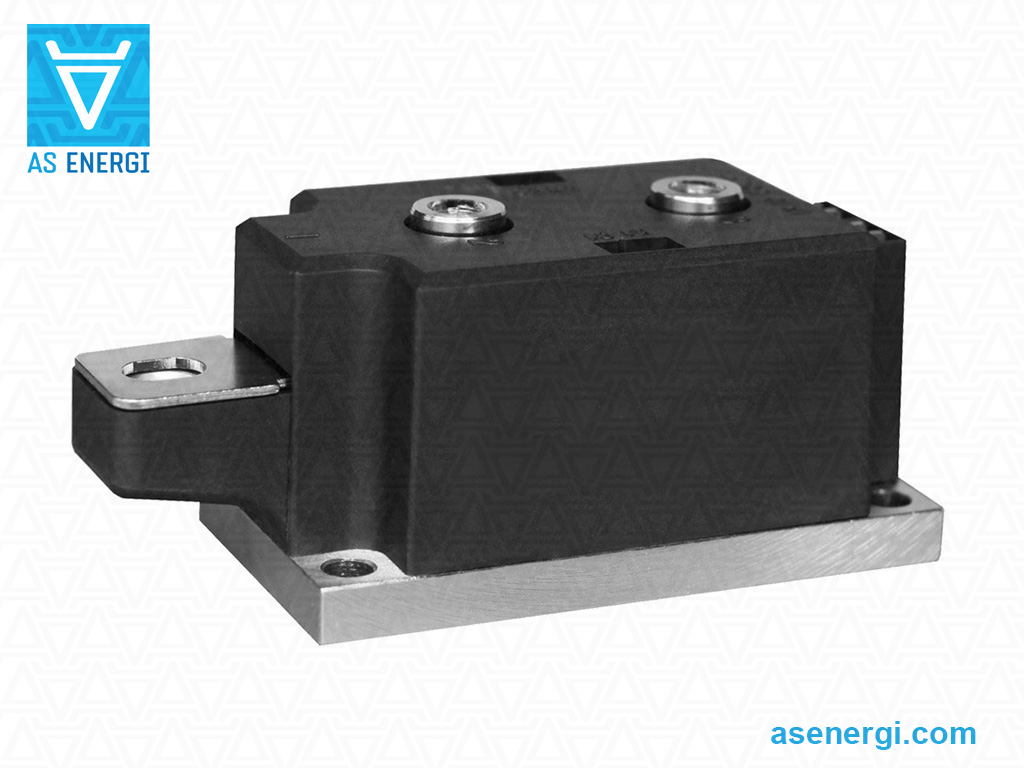

Çift Tristör Modülleri MTC

Güç SCR Tristör Modülleri MTC AS ENERGITM yarı iletkenlerin çift topolojisine (iki anahtar) sahip monolitik tasarımdır: tristör- tristör tipi. 1200A'e kadar yüklere ve 3600V'a kadar ters darbe gerilimlerine sahip DC ve AC devrelerinde kullanılır (seriye bağlı olarak).

Tristör modülleri, endüstri standardı bir muhafaza içine yerleştirilerek cihazın mevcut ekipmana entegre edilmesini kolaylaştırır.

Tristör modülleri için parça numaralandırma kılavuzu MTC

Tristör modülleri için montaj önerileri

Tristör modülleri, yoğun çalışma modlarında yüksek güvenilirlik ve uzun kullanım ömrü anlamına gelen yüksek elektriksel ve termal döngü kabiliyeti ile karakterize edilir.

MTC Modüllerinin Devre Şeması

Doğrultucu tristör modüllerinin nominal akım aralığı: 26A, 40A, 55A, 70A, 90A, 110A, 135A, 160A, 182A, 200A, 250A, 285A, 300A, 350A, 400A, 500A, 570A, 600A, 800A, 1000A, 1200A. Nominal gerilim aralığı: 600V, 700V, 800V, 900V, 1000V, 1200V, 1400V, 1600V, 1800V, 2000V, 2200V, 2400V, 2600V, 2800V, 3000V, 3200V, 3400V, 3600V.

Ana (güç) terminalleri kasanın üst kısmındadır ve 1, 2, 3 (ortak anot-katot, katot, anot) olarak işaretlenmiştir. Kontrol terminalleri K1, G1, K2, G2 olarak işaretlenmiştir.

İki konumlu modüller farklı anahtarlama devrelerine sahiptir (elektrik devre şemaları): МТC – yarım köprü; МТK – ortak katotlu şema; МТA – ortak anotlu şema.

Çift tristör modülleri MTC serisi çeşitli güç ekipmanlarında kullanılır - güç ve kontrol üniteleri, güç regülatörleri, AC regülatörleri, dönüştürücüler, yüksek fırınların veya kimyasal proseslerin kontrolörleri, kaynak ekipmanları ve AC dönüştürücüler için redresörler olarak.

Firmamız tristör / diyot modülleri için satın alma tarihinden itibaren 2 yıl kalite garantisi vermektedir. Tristör / diyot modüllerini tedarik ederken, gerekirse kalite beyanı ve uygunluk sertifikası sağlıyoruz.

Tristör / diyot modüllerinin nihai fiyatı sınıfa, miktara, teslimat koşullarına, üreticiye, menşe ülkeye ve ödeme şekline bağlıdır.

Modüller, SCR Tristörler, Diyotların satın alınmasıyla ilgili sorularınız için şu adrese bir e-posta talebi gönderin:

[email protected]

Ve size teslimat için ticari bir teklif sunacağız.
Çok sayıda kişi için, bireysel bir fiyat sağlayacağız!!!

Taleplerinize ve teknik görevinize göre üretim tesislerimizde
ürün üretmeye açığız.

Fotoğraf Galerisi

Fotoğraf galerisi AS ENERGITM tarafından üretilen birçok farklı yarı iletken cihazı, yarı iletken çipleri ve SCR'leri, test raporlarından örnekleri gösterir.

Daha fazla fotoğraf gör

Tristör-Tiristör Modüllerinin genel özellikleri MTC

Seri IT(AV)
(TC)		 VDRM
VRRM		 ITSM I2t dv/dt di/dt IDRM
IRRM		 IGT VGT IH VTM/
ITM		 VT(TO) rT Rth(j-c) Tjmax W Anahatlar Veri sayfası
A (°C) V kA kA2·s V/µs A/µs mA mA V mA V/A V mΩ °C/W °C g PDF
MTC26 26 (85) 600-1800 0.65 2.1 800 50 8 100 2.5 120 1.69/80 0.85 9.68 0.950 125 115 92x20x30 PDF
MTC26 26 (85) 1900-2500 0.65 2.1 800 50 10 100 2.5 150 1.82/80 0.85 9.68 0.95 125 115 92x20x30 PDF
MTC40 40 (85) 600-1800 1.15 6.6 800 50 8 100 2.5 120 1.60/120 0.85 5.57 0.650 125 115 92x20x30 PDF
MTC40 40 (85) 1900-2500 1.15 6.6 800 50 10 100 2.5 150 1.85/120 0.85 5.57 0.65 125 115 92x20x30 PDF
MTC55 55 (85) 600-1800 1.50 11.3 800 50 8 100 2.5 120 1.50/170 0.85 3.47 0.530 125 115 92x20x30 PDF
MTC55 55 (85) 1900-2500 1.50 11.3 800 50 10 100 2.5 150 1.96/170 0.85 4.80 0.49 125 115 92x20x30 PDF
MTC70 70 (85) 600-1800 1.70 14.5 800 50 10 100 2.5 120 1.48/210 0.80 2.64 0.410 125 115 92x20x30 PDF
MTC70 70 (85) 1900-2500 1.70 14.5 800 50 12 100 2.5 150 1.93/210 0.85 3.50 0.39 125 115 92x20x30 PDF
MTC90 90 (85) 600-1800 2.25 25 800 50 10 100 2.5 120 1.70/270 0.80 3.01 0.28 125 160 94x25x35 PDF
MTC90 90 (85) 1900-2500 2.25 25 800 100 12 100 2.5 150 2.12/270 0.85 3.26 0.28 125 160 94x25x35 PDF
MTC110 110 (85) 600-1800 2.8 39 800 100 12 100 2.5 120 1.69/330 0.80 2.29 0.250 125 160 94x25x35 PDF
MTC110 110 (85) 1900-2500 2.8 39 800 100 15 100 2.5 150 1.95/330 0.85 2.25 0.25 125 160 94x25x35 PDF
MTC110 110 (85) 2600-3600 2.80 39 800 100 18 100 2.5 150 2.68/330 1.15 2.88 0.19 125 320 94x36x30 PDF
MTC135 135 (85) 600-1800 3.6 65 800 100 15 150 2.5 150 1.75/410 0.80 2.85 0.200 125 320 94x36x30 PDF
MTC135 135 (85) 1900-2500 3.6 65 800 100 25 150 2.5 150 1.96/410 0.85 1.91 0.20 125 320 94x36x30 PDF
MTC135 135 (85) 2600-3600 3.60 65 800 100 25 150 2.5 150 2.35/410 0.94 2.40 0.17 125 320 94x36x30 PDF
MTC160 160 (85) 600-1800 6.0 180 800 100 15 150 2.5 150 1.70.480 0.80 1.69 0.170 125 320 94x36x30 PDF
MTC160 160 (85) 1900-2500 6.0 180 800 100 25 150 2.5 150 1.90/480 0.85 1.53 0.17 125 320 94x36x30 PDF
MTC182 182 (85) 600-1800 7.0 245 800 100 20 150 2.5 150 1.62/550 0.80 1.26 0.160 125 320 94x36x30 PDF
MTC182 182 (85) 1900-2500 7.0 245 800 100 25 150 2.5 150 1.84/550 0.85 1.21 0.16 125 320 94x36x30 PDF
MTC200 200 (85) 600-1800 8.0 320 800 100 25 180 2.5 180 1.65/600 0.80 1.27 0.140 125 860 92x50x50 PDF
MTC200 200 (85) 1900-2500 8.0 320 800 100 35 180 2.5 150 1.90/600 0.85 1.14 0.14 125 860 92x50x50 PDF
MTC200 200 (85) 2600-3600 8.0 320 800 100 35 180 2.5 150 2.55/600 0.96 1.30 0.12 125 860 92x50x50 PDF
MTC250 250 (85) 600-1800 9.0 405 800 100 25 180 2.5 180 1.57/750 0.80 0.85 0.120 125 860 92x50x50 PDF
MTC250 250 (85) 1900-2500 9.0 405 800 100 35 180 2.5 150 1.73/750 0.80 0.85 0.120 125 860 92x50x50 PDF
MTC250 250 (85) 2600-3600 9.0 405 800 100 35 180 2.5 150 2.63/750 0.91 0.90 0.11 125 860 92x50x50 PDF
MTC285 285 (85) 600-1800 9.1 414 800 100 25 180 2.5 180 1.45/750 0.80 0.53 0.12 125 860 92x50x50 PDF
MTC300 300 (85) 600-1800 9.2 423 800 100 35 180 2.5 180 1.58/900 0.80 0.72 0.10 125 1350 108x62x52 PDF
MTC300 300 (85) 1900-2500 9.2 423 800 100 45 180 2.5 150 1.68/900 0.85 0.65 0.10 125 1350 108x62x52 PDF
MTC300 300 (85) 2600-3600 9.2 423 800 100 50 180 2.5 150 2.45/900 0.93 1.0 008 125 1350 108x62x52 PDF
MTC350 350 (85) 600-1800 11.0 605 800 100 35 180 2.5 180 1.45/1050 0.95 0.36 0.090 125 1350 108x62x52 PDF
MTC350 350 (85) 1900-2500 11 605 800 100 45 180 2.5 150 1.89/1050 0.84 0.50 0.09 125 1350 108x62x52 PDF
MTC400 400 (85) 600-1800 12.5 781 800 100 35 200 3.0 200 1.52/1200 0.80 0.49 0.080 125 2040 124x66x64 PDF
MTC400 400 (85) 1900-2500 12.5 781 800 100 45 200 3.0 200 1.94/1200 0.83 0.42 0.08 125 1350 108x62x52 PDF
MTC400 400 (85) 2600-3600 12.5 781 800 100 50 200 3.0 200 2.35/1200 0.98 0.88 0.054 125 2300 135x76x62 PDF
MTC400-W 400 (55) 600-1800 12.5 781 800 100 35 200 3.0 200 1.90/1200 0.8 0.8 0.11 125 1300 92x50x57 PDF
MTC400-W 400 (55) 1900-2500 12.5 781 800 100 45 200 3.0 200 2.18/1200 0.82 0.79 0.11 125 1300 92x50x57 PDF
MTC400-W 400 (55) 2600-3600 12.5 781 800 100 50 200 3.0 200 2.85/1200 1.12 1.25 0.073 125 1820 108x62x58 PDF
MTC500 500 (85) 600-1800 14.5 1051 800 100 35 200 3.0 200 1.44/1500 0.80 0.34 0.065 125 2040 124x66x64 PDF
MTC500 500 (85) 1900-2500 14.5 1051 800 100 45 200 3.0 200 1.92/1500 0.85 0.39 0.06 125 2300 135x76x62 PDF
MTC500-W 500 (55) 600-1800 14.5 1051 800 100 35 200 3.0 200 1.90/1500 0.80 0.64 0.087 125 1820 108x62x58 PDF
MTC500-W 500 (55) 1900-2500 14.5 1051 800 100 45 200 3.0 200 2.15/1500 0.87 0.78 0.073 125 1820 108x62x58 PDF
MTC500-W 500 (55) 2600-3600 14.5 1051 800 100 50 200 3.0 200 2.95/1500 1.09 1.19 0.054 125 2600 135x76x68 PDF
MTC570 570 (85) 600-1800 15 1125 800 100 35 200 3.0 200 1.45/1600 0.80 0.20 0.065 125 1300 124x60x51 PDF
MTC600 600 (85) 600-1800 16 1280 800 100 45 200 3.0 200 1.45/1800 0.80 0.28 0.054 125 2300 135x76x62 PDF
MTC600 600 (85) 1900-2500 16 1280 800 100 50 200 3.0 200 1.80/1800 0.88 0.24 0.054 125 2300 135x76x62 PDF
MTC600-W 600 (55) 600-1800 16 1280 800 100 45 200 3.0 200 1.90/1800 0.80 0.53 0.073 125 1820 108x62x58 PDF
MTC600-W 600 (55) 1900-2500 16 1280 800 100 50 200 3.0 200 2.15/1800 0.89 0.83 0.054 125 2600 135x76x68 PDF
MTC600-W 600 (55) 2600-3600 16 1280 800 100 55 200 3.0 200 2.95/1800 1.02 0.95 0.048 125 2600 135x76x68 PDF
MTC800 800 (85) 600-1800 22 2420 800 100 45 200 3.0 200 1.86/2400 0.80 0.20 0.042 125 3500 150x76x78 PDF
MTC800-W 800 (55) 600-1800 22 2420 800 100 45 200 3.0 200 1.95/1800 0.80 0.42 0.054 125 2600 135x76x68 PDF
MTC800-W 800 (55) 1900-2500 22 2420 800 100 50 200 3.0 200 2.35/1800 0.88 0.47 0.048 125 2600 135x76x68 PDF
MTC1000 1000 (85) 600-1800 28 3920 800 100 55 200 3.0 200 1.96/3000 0.80 0.15 0.034 125 3800 150x77x83 PDF
MTC1000-W 1000 (55) 600-1800 28 3920 800 100 55 200 3.0 200 1.95/3000 0.81 0.21 0.052 125 3600 150x76x78 PDF
MTC1200 1200 (85) 600-1800 34 5780 800 100 55 200 3.0 200 1.76/3000 0.80 0.09 0.031 125 3800 150x77x83 PDF

MTC-W – su soğutma modülleri

Tristör-tristör modülleri için parça numaralandırma kılavuzu MTC:

MT C 400 – 25 – W
MT – Tristör modülü, brand AS ENERGITM.
C – Circut topolojisi.
400 – Açık durumdaki ortalama akım IT(AV), Amp.
25 – Gerilim sınıfı VRRM / 100 (Nominal voltage – 2500 V).
W – W - su soğutma muhafazası
Yok - standart muhafaza.

Tristör modüllerinin bağlantı şeması MTC, MTK, MTA:

  • Güç tristör modüllerinin bağlantı şeması MTC

    Yarım köprü

  • MTK tristör modüllerinin katot bağlantı şeması (ortak katot devresi)

    Ortak katot

  • MTA tristör modüllerinin anot bağlantı şeması (ortak anot devresi)

    Ortak anot

Recommendations for mounting power modules

Soğutucu ve Yüzey Özellikleri, Hazırlık

İyi bir termal temas sağlamak ve veri sayfalarında belirtilen termal temas direnci değerlerini elde etmek için, ısı emicinin temas yüzeyinin temiz ve toz parçacıklarından arındırılmış olması gerekir. Isı emicinin montaj yüzeyinin montaj işleminden hemen önce mendil ve izopropanol gibi alkollü bir temizleyici ile temizlenmesi yararlıdır. Aşağıdaki mekanik özellikler karşılanmalıdır:
– Isı emici montaj alanının düzensizliği ≤ 50μm per 100 mm
– Pürüzlülük Rz: < 10 μm
– Adım yok > 10 μm

Isı emici yüzey özellikleri

Termal Macunun Uygulanması

Termal arayüz malzemesi uygulamak için şablon baskı kullanılması önerilir. Termal macun kalınlığının 50 μm ila 100 μm aralığında kullanılması önerilir. Optimize edilmiş bir termal macun kalınlığının tekrarlanabilirliği garanti edilemeyeceğinden, termal macunun rulo ile uygulanması seri üretim için önerilmez.

Soğutucu üzerine montaj torku MS

Güç modüllerini sabitlemek için, uygun pullar ve yaylı kilit pulları veya kombinasyon vidaları ile birlikte çelik vidaların kullanılması şiddetle tavsiye edilir. Veri sayfasında belirtilen tork değerine uyulmalıdır.

Bir ön sıkma torku ve verilen tork değerine kadar yeniden sıkma tavsiye edilir. Vidalama işlemi için hız sınırlanmalıdır ve pnömatik tornavidalarda oluşabilecek tork piklerinden kaçınmak için yumuşak tork sınırlaması önerilir.

Montaj sırası örneği

Vidalar, belirtilen MS tork değerine ulaşılana kadar birkaç adımda eşit torkla diyagonal sırada sıkılmalıdır.
