AS ENERGITel Sargılı Boru Şeklinde Sabit Dirençler 7.5W – 160W ve Montaj Donanımı

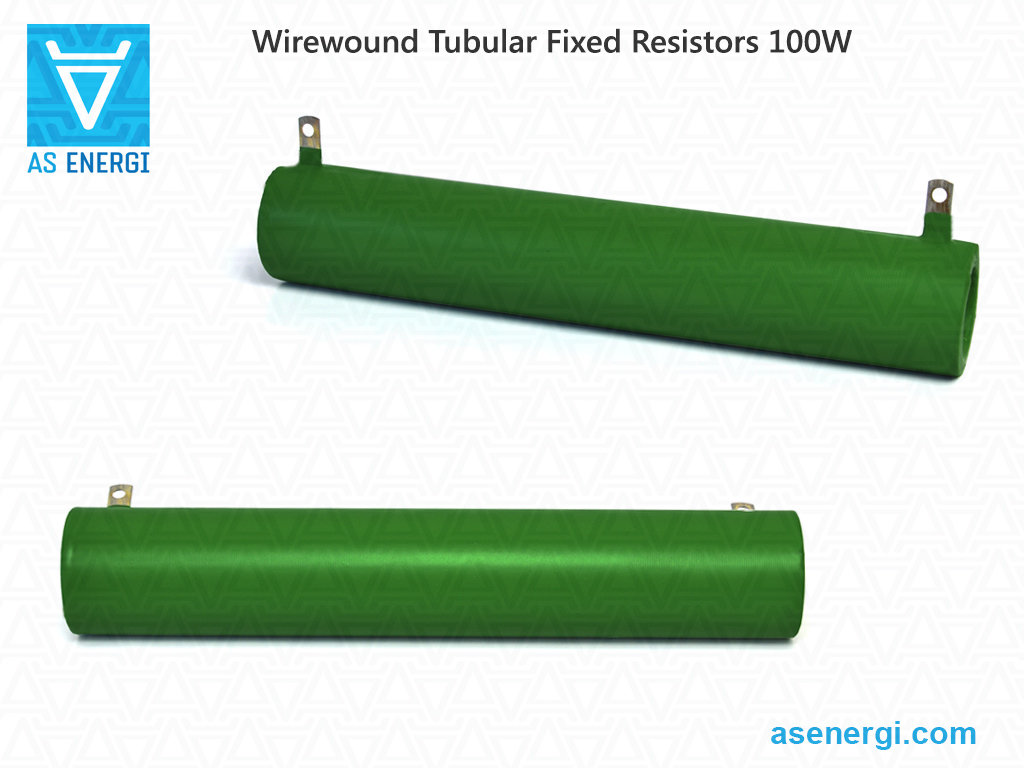

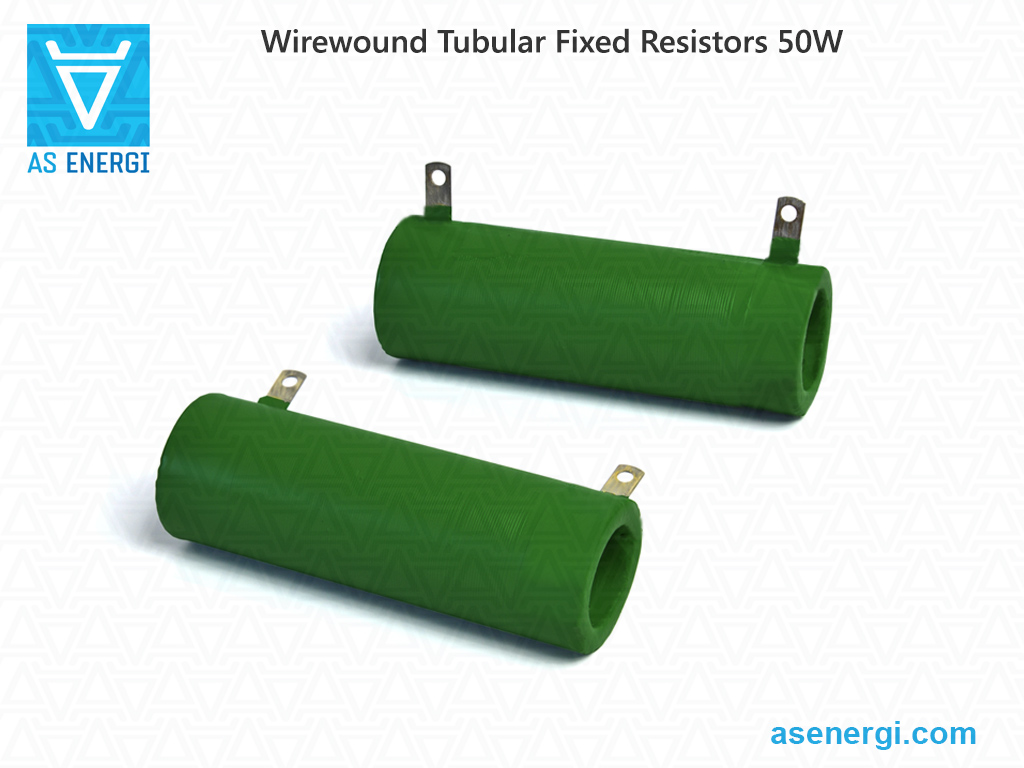

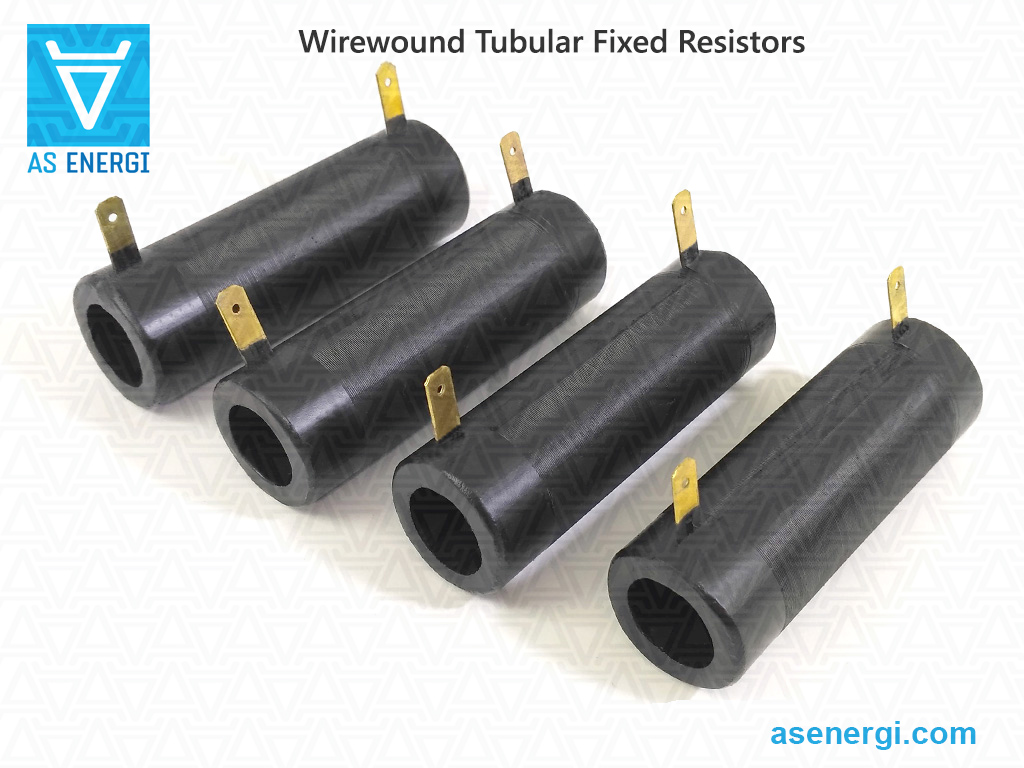

Boru tipi FPT (RX20, RXG, RXHG) serisinin tel sargılı sabit (regüle edilmemiş) dirençleri, 1 Ohm ila 100 kOhm arasında nominal direnç, 7,5W ila 160W arasında direnç yayma gücü.
Dirençler AC ve DC devrelerde kullanılmak üzere tasarlanmıştır, akım sınırlaması ve voltaj dağıtımı sağlar.
Tel Sargılı Borulu Dirençler, nominal güç sırasına göre mevcuttur: 7.5W, 10W, 15W, 25W, 50W, 75W, 100W, 160W. Belirli bir nominal güce sahip dirençler, bireysel siparişe göre de üretilebilir.
Yapısal olarak direnç, üzerine konstantan (düşük dirençli direnç) veya nikrom (yüksek dirençli direnç) telin sarıldığı boru şeklinde bir seramik çekirdekten oluşur. Dirençler ısıya ve neme dayanıklı izolasyon boyası ile kaplanır.
Kontaklar, direnç uçları sert, vida delikli bant tipi veya lehim iletkenleri içindir. Montaj türü menteşelidir. Dirençlerin panel üzerine montajı bir dizi bağlantı elemanı ile sağlanır. Direnç toleransı ±%5, ±%10'dur.
AC'de maksimum çalışma voltajı 1000V, DC'de - 1400V'dir. Yüksek ortam sıcaklığında çalışma +155°C'yi geçmez (aynı zamanda güç nominal gücün %60'ına düşürülür), sınır sıcaklık +250°C'ye kadardır. Tel dirençlerin yalıtım direnci en az 1000 MOhm'dur. Çalışma süresi - en az 15000 saat.
Hesap makinesini kullanarak, dirençler paralel veya seri bağlandığında toplam direnci ve devredeki direnç direncini hesaplamak uygundur.
Tel borulu dirençler, çimento dirençler ve alüminyum gövdeli dirençlerin karşılaştırmalı özellikleri karşılaştırmalı tabloda sunulmuştur.
Ayrıntılı direnç özellikleri, genel ve montaj boyutları, montaj kiti, kurulum ve çalıştırma önerileri aşağıdaki sayfada verilmiştir.
Firmamız tel sarımlı boru rezistans üretimi ve satışı yapmaktadır. Tüm ürünlerimiz sıkı kalite kontrolünden geçmekte ve gerekli standartları karşılamaktadır. Üretici olduğumuzdan ve nihai ürünün fiyatına bayi işaretlemeleri dahil olmadığından, düşük fiyatlı eyer ambalajımız var.
Firmamız tarafından tedarik edilen dirençlerin garanti süresi 2 yıldır. Ürünlerin kalitesini teyit eden belgeler verilmektedir.
Tel Sargılı Boru Şeklinde Sabit Dirençler için son fiyat miktara, teslimat şartlarına ve ödeme şekline bağlıdır.
Tel Sargılı Borulu Dirençlerin satın alınmasıyla ilgili sorularınız için şu adrese bir e-posta talebi gönderin
Ve size teslimat için ticari bir teklif sunacağız.
Çok sayıda kişi için, bireysel bir fiyat sağlayacağız!!!
Taleplerinize ve teknik görevinize göre üretim tesislerimizde
ürün üretmeye açığız.
Seramik Tel Sargılı Borulu Sabit Dirençlerin nominal değerleri aralığı:
 |
Güç derecesi | 7.5W to 160W | ||
| Direnç aralığı, Ω | 1R – 100K | |||
| Direnç toleransı | ± 5%, ± 10% | |||
| Maksimum çalışma gerilimi | 1400V | |||
| Çalışma sıcaklığı | -60°C ... +155°C | |||
| Yükseltilmiş ortam çalışma sıcaklığı | 70ºC | |||
| Güç | Direnç | Fiyat | Boyutlar D×L×H×d, mm |
Ağırlık |
| 7.5W | 1R - 100R |
+
–
|
14×35×28×6 | 13 g |
| 110R - 910R |
+
–
|
|||
| 1K - 10K |
+
–
|
|||
| 10W | 1.8R - 10K |
+
–
|
14×40×28×6 | 15 g |
| 110R - 910R |
+
–
|
|||
| 1K - 10K |
+
–
|
|||
| 15W | 1.8R - 100R |
+
–
|
17×45×31×8 | 22 g |
| 110R - 910R |
+
–
|
|||
| 1K - 15K |
+
–
|
|||
| 25W | 1.8R - 100R |
+
–
|
20×50×35×13 | 25 g |
| 110R - 910R |
+
–
|
|||
| 1K - 18K |
+
–
|
|||
| 50W | 1.8R - 16R |
+
–
|
30×90×43×20 | 90 g |
| 18R - 100R |
+
–
|
|||
| 110R - 910R |
+
–
|
|||
| 1K - 51K |
+
–
|
|||
| 75W | 1.8R - 43R |
+
–
|
30×140×43×20 | 130 g |
| 47R - 220R |
+
–
|
|||
| 230R - 10K |
+
–
|
|||
| 11K - 100K |
+
–
|
|||
| 100W | 3.9R - 43R |
+
–
|
30×170×43×20 | 180 g |
| 47R - 240R |
+
–
|
|||
| 250R - 10K |
+
–
|
|||
| 11K - 100K |
+
–
|
|||
| 160W | 3.9R - 100K |
+
–
|
30×220×43×20 | 240 g |
Dirençler için Parça Numaralandırma Kılavuzu:
| Direnç | FPT | 25W | 100R | ±10% |
| Direnç | – | Ürün Adı. |
| FPT | – | Sabit Boyalı Borulu Direnç Serisi. |
| 25W | – | Nominal Güç, Watt. |
| 100R | – | Nominal Direnç, Ohm. |
| ±10% | – | Hoşgörü. |
Tel Sargılı Boru Dirençlerin elektriksel ve teknik özellikleri:
| Güç derecesi | 7.5W, 10W, 15W, 25W, 50W, 75W, 100W, 160W |
| Direnç aralığı, Ω | 1R – 100K |
| Series of nominal resistance values |
E24,  Direnç değerleri veri sayfası
|
| Direnç toleransı | ± 5%, ± 10% |
| Nominal gerilim | Vmax = (Pnom × Rnom)0.5 |
| Maksimum çalışma gerilimi | 1400V |
| Çalışma sıcaklığı | -60°C ... +155°C |
| Yükseltilmiş ortam çalışma sıcaklığı | 70ºC |
| 35°C'de yoğuşma olmaksızın bağıl nem | <98% |
| Direncin sıcaklık katsayısı | ±500 ppm/°C |
| Hakarete karşı direnç | 1000 MOhm |
| Ömür boyu | 15000 saatler |
Tel Sargılı Borulu Dirençler için Montaj Donanımı
Dirençlerin montajı için montaj donanımı kullanılır. Dirençler, ayrı olarak sipariş edilmesi gereken montaj braketleri (köşeler) dahil olmak üzere bir dizi montaj donanımı ile birlikte tedarik edilebilir.
 |
||||||||||
| Fotoğraf | Montaj donanımı ve braket serisi | Fiyat | Boyutlar , mm | Ağırlık | ||||||
| Dişli çubuk | Seramik burç | Montaj braketleri | Direnç ekseni ile panel arasındaki boyut | Direnç ve panel arasındaki boyut | ||||||
| L | Ød1 | ØD | Ød | AxAxB | k | h | ||||
 |
HDW 7.5W |
+
–
|
55 | М5 | - | - | - | - | - | 8 g |
|
|
HDW 10W |
+
–
|
60 | - | - | - | - | - | 10 g | |
|
|
HDW 15W |
+
–
|
80 | - | - | - | - | - | 13 g | |
 |
HDW 25W |
+
–
|
90 | М5 | 20 | 11 | 25x25x15 | 20 | 10.5±1 | 24 g |
 |
BR 25W (2 adet.) |
+
–
|
17 g | |||||||
 |
HDW 50W |
+
–
|
150 | М5 | 30 | 18 | 30x30x15 | 24 | 9.5±1 | 47 g |
 |
BR 50W (2 adet.) |
+
–
|
21 g | |||||||
 |
HDW 75W |
+
–
|
210 | М5 | 30 | 18 | 30x30x15 | 24 | 9.5±1 | 55 g |
|
|
BR 75W (2 adet.) |
+
–
|
21 g | |||||||
|
|
HDW 100W |
+
–
|
245 | М5 | 30 | 18 | 30x30x15 | 24 | 9.5±1 | 58 g |
|
|
BR 100W (2 adet.) |
+
–
|
21 g | |||||||
|
|
HDW 160W |
+
–
|
300 | М5 | 30 | 18 | 30x30x15 | 24 | 9.5±1 | 64 g |
|
|
BR 160W (2 adet.) |
+
–
|
21 g | |||||||
Completeness of Tel Sargılı Borulu Direnç için Montaj Donanımıs
 |
||
| Öğe | 7.5, 10, 15 Watt | 25, 50, 75, 100, 160 Watt |
| Dişli çubuk M5 | 1 adet. | 1 adet. |
| Seramik burç | - | 2 adet. |
| Vida-somun M5 | 2 adet. | 2 adet. |
| Düz pul | 2 adet. | 2 adet. |
| Yaylı rondela | 2 adet. | 2 adet. |
| Asbest yıkayıcı | 2 adet. | 2 adet. |
| Textolite yıkayıcı | 2 adet. | - |
| Köşebentler (Köşeler) | - | 2 adet. |
Tüp dirençlerin montaj yöntemleri
Dirençler için mekanik faktörlerin etkisiyle menteşeli montaj şekli uygulanır. Dirençler montaj plakalarına montaj donanımı ile sabitlenir:
- direnç gücü 3 ila 25 Watt - konsol veya montaj saplamalarının uçlarındaki iki braket üzerinde
- 50'den 160 Watt'a kadar direnç gücü - sadece montaj saplamalarının uçlarındaki iki brakette
Tel Sargılı Borulu Sabit Dirençlerin Genel ve Montaj Boyutları:
| Seri | L, mm | ØD, mm | H, mm | Ød, mm | Ød1, mm | B, mm | A, mm | Direnç çizimi |
| Direnç 7.5W | 35 | 14 | 28 | 6 | 2 | 4.5 | 3.5 |  |
| Direnç 10W | 40 | |||||||
| Direnç 15W | 45 | 17 | 31 | 8 | ||||
| Direnç 25W | 50 | 20 | 35 | 13 | ||||
| Direnç 50W | 90 | 30 | 43 | 20 | 3 | 6 | 4.5 | |
| Direnç 75W | 140 | |||||||
| Direnç 100W | 170 | |||||||
| Direnç 160W | 220 |
AS ENERGI'den Tel Sargılı Borulu Seramik Güç Dirençleri
Firmamız sabit ve ayarlanabilir tip tel sarımlı boru rezistansların imalatını ve satışını yapmaktadır.
Bizden herhangi bir hacimde direnç satın alabilirsiniz ve büyük partiler sipariş ederken fiyat daha düşük olacaktır.
Müşterilerimizin güvenini kazandık ve tüm dünyaya ürün tedarik ediyoruz.
WireWound Borulu Dirençleri satın almak için şu adrese bir e-posta isteği gönderin:
Ve size teslimat için ticari bir teklif sunacağız.
Tel Sargılı Borulu Sabit Dirençler için Veri Sayfası (pdf spesifikasyonu):
Veri Sayfası PDF Tel Sargılı Boru Şeklinde Sabit Dirençler
Dirençlerin kullanımı ve çalışması için kılavuz:
- Kabloları özel olarak tasarlanmış deliklerdeki direnç uçlarına lehimleyin.
- Dirençleri ekipmana monte ederken Sn40Pb60 lehim kullanılması önerilir. Havya çekirdek sıcaklığı 300°C'dir. Havya gücü 65W'tır. Akı, ağırlıkça %25 reçine ve ağırlıkça %75 izopropil veya etil alkolden oluşmalıdır. Lehimleme süresi 5 sn.
- Dirence verilebilecek voltaj, formüle göre nominal (veya izin verilen) güç Pnom ve nominal direnç Rnom temelinde hesaplanan değeri aşmamalıdır:
Vmax = (Pnom × Rnom)0.5 - Rezonans frekans değeri - 1500 Hz.
- Yüzde 95 iş kaynağı - 30 000 saatler.
- Bu bileşimin gaz ortamının etkisi altında dirençlerin çalıştırılmasına izin verilir (patlayıcı bir karışım oluşmadan):
- azot - %96'ya kadar;
- oksijen - %50'ye kadar;
- karbondioksit - %3'e kadar;
- hidrojen - %20'ye kadar;
- helyum - %1'e kadar;
- argon - %1,5'e kadar.
- Dirençlerin 10~5 mm Hg'ye düşürülmüş atmosferik basınca maruz kalma sırasında ve sonrasında çalıştırılmasına izin verilir.
- Gerilim 500V üzerinde olan elektrik devrelerinde dirençler montaj noktalarında ek yalıtım ile kullanılmalıdır.
- Dirençleri 176,6 m/s 2 (18g) ivmeli 1 ila 2500 Hz titreşim yüklerine sahip ekipmanlarda kullanırken, direnç uçları 5-25 W dirençler için Ø4 mm ve 15-20 mm uzunluğunda ve 50-100 W dirençler için Ø5 mm ve 15-20 mm uzunluğunda bir poliklorovinil tüp ile yalıtımlı 0,5 mm 2 tel kesiti ile lehimlenmelidir.
- Çekme kuvveti değeri 20N (2 kgf) olmalıdır.
- Rezonans frekanslarının olmaması gereken aralığın üst frekansı – 1000 Hz.
- Direncin maksimum yüzey sıcaklığı en fazla 250°C.
Direnç güç azaltma grafiği:
Ortam sıcaklığı nominal değerleri aştığında yük gücü değer kaybı eğrisine göre azaltılmalıdır.
Yüksek güç dirençlerinin karşılaştırmalı performansı:
| Direnç Serisi | Tip | Yapı | Güç, W | Direnç Aralığı, Ohm | Maksimum Gerilim, V | Direnç Toleransı | |
 |
FPT, RX20 | Sabit | Tel Borulu Seramik | 3 - 160W | 1 R - 100 K | ~1000V =1400V |
± 5% ± 10% |
 |
APT, RX20 | Ayarlanabilir, Düzenlenmiş | Tel Borulu Seramik | 3 - 160W | 1 R - 100 K | ~1000V =1400V |
± 5% ± 10% |
 |
SQP, RX27, CR-L | Sabit | Tel Seramik Çimento | 5 - 25W | 0,01 R - 100 K | ~1500V =1000V |
± 5% |
 |
AH, HS, RX24 | Sabit | Tel Seramik, Radyatörlü Alüminyum Kasa | 5 - 1000W | 0,01 R - 100 K | ~2500V =2500V |
± 5% |
