AS ENERGITristör ve doğrultucu diyot için Hava Soğutmalı Soğutucu SF serisi
Hava Soğutmalı Soğutucu SF serisi Disk tasarımındaki güç SCR tristörlerini ve doğrultucu diyotları çalışmaları sırasında soğutmak için.
Özellikler: doğal hava soğutma ve cebri hava soğutma; disk paketi birçok çeşit montaj kelepçesi için geçerlidir (maksimum çap 96 mm'dir); düşük termal direnç; standart modeller de özelleştirilebilir.
Hava soğutma soğutucuları için teknik pasaport
Kurulum önerileri.
Soğutma gövdesi mesa paralelliğini ve düzlüğünü kontrol edin. Isı emici cihaz mesası ile uyumlu olmalı, düzleşme basıncının eğilmesini, cihaza zarar vermesini önlemelidir. Mesa, yağ çalınmış mallar vb. olmadan temiz tutulmalıdır. Cihazın mesa ısı emiciye tam ve eş merkezli olarak paralel olduğundan emin olun. Montaj yapılırken her tip tristör, diyot paketi için özel gerekli sıkıştırma kuvveti sağlanmalıdır.
Hava Soğutma Soğutucu Çeşitleri: SF11, SF12, SF13, SF14, SF15, SF16, SF17, SF18 - tek cihaz için hava soğutmalı soğutucu; SF12BL, SF13BL, SF15BL, SF15CL - çift cihaz ve ters paralel bağlantılı güç setleri için hava soğutmalı soğutucu.
Hava soğutmalı ısı emicinin (radyatör) özellikleri ve parametreleri, boyutları, çizimleri aşağıda listelenmiştir.
Firmamız hava soğutma soğutucu SF serisi için satın alma tarihinden itibaren 2 yıl kalite garantisi vermektedir. Soğutucuları tedarik ederken, gerekirse teknik pasaport sağlıyoruz.
Hava soğutma soğutucu SF serisinin nihai fiyatı miktara, teslimat koşullarına, üreticiye, menşe ülkeye ve ödeme şekline bağlıdır.

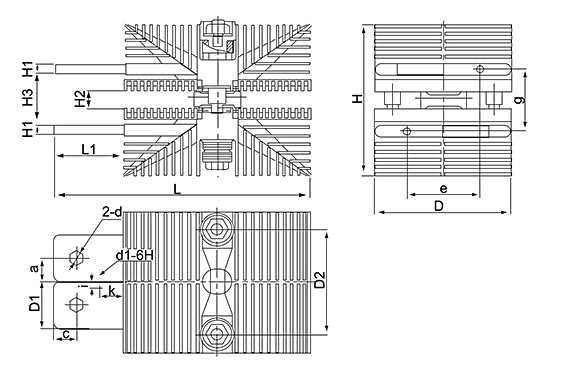

SF11, SF12, SF13 Tek cihaz özellikleri için Hava Soğutmalı Soğutucu
| Tip | Yüzey çapı | Uygulanabilir kasa yüzeyi | Montaj kuvveti P | Termal direnç | Akış direnci | Ağırlık | Uygulama | Veri sayfası | ||
| Plate surface | Raised surface | Raised surface | Plate surface | kN | °C/W | Pa | kg | |||
| SF11 | Ø65 | Ø23, Ø27 | Ø19-Ø40 | Ø24-Ø27 | 3.3-20 | 0.090 | 45 | ≥ 2.5 | 200-800A devices, wind speed ≥ 4 m/sec |  |
| SF12 | Ø65 | Ø23, Ø27 | Ø19-Ø40 | Ø24-Ø27 | 3.3-20 | 0.090 | 45 | ≥ 3.0 | |
|
| SF13 | Ø65 | Ø27, Ø31 | Ø34-Ø40 | Ø28-Ø32 | 5.5-25 | 0.071 | 55 | ≥ 4.1 | |
|
| Tip | Anahat boyutu | Ark gücü kurşun boyutu | Montaj boyutu | Veri sayfası | ||||||||||||||
| L | D | H | L1 | D1 | H1 | D2 | H2 | H3 | d | d1 | a | c | e | g | i | k | ||
| SF11 | 170 | 110 | 125 | 60 | 40 | 8 | 80 | 15 | 22 | Ø13 | M3 | 20 | 20 | 55 | 30 | 6 | 20 | |
| SF12 | 200 | 110 | 125 | 60 | 40 | 8 | 80 | 15 | 22 | Ø13 | M3 | 20 | 20 | 55 | 30 | 6 | 20 | |
| SF13 | 220 | 120 | 130 | 60 | 40 | 8 | 90 | 15 | 45 | Ø13 | M3 | 20 | 20 | 64 | 53 | 6 | 20 | |
 |
||||||||||||||||||

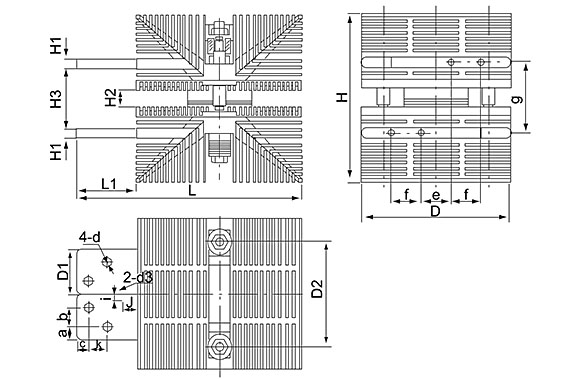

SF14, SF15, SF16, SF17, SF17A, SF18, SF18A Tek cihaz özellikleri için Hava Soğutmalı Soğutucu
| Tip | Yüzey çapı | Uygulanabilir kasa yüzeyi | Montaj kuvveti P | Termal direnç | Akış direnci | Ağırlık | Uygulama | Veri sayfası | ||
| Plaka yüzeyi | Yükseltilmiş yüzey | Yükseltilmiş yüzey | Plaka yüzeyi | kN | °C/W | Pa | kg | |||
| SF14 | Ø82 | Ø32, Ø37 | Ø34-Ø45 | Ø32-Ø37 | 5.5-30 | 0.056 | 60 | ≥ 5.7 | 600-2000A devices, wind speed ≥ 4 m/sec. ≥ 1500A devices, wind speed ≥ 6 m/sec. |
|
| SF15 | Ø82 | Ø32, Ø37, Ø42 | Ø40-Ø47 | Ø32-Ø42 | 10-34 | 0.048 | 65 | ≥ 8.0 | |
|
| SF16 | Ø82 | - | Ø45-Ø65 | - | 15-40 | 0.037 | 70 | ≥ 11.0 | |
|
| SF17 | Ø120 | - | Ø40-Ø73 | - | 15-47 | 0.030 | 75 | ≥ 14.0 | |
|
| SF18 | Ø120 | - | Ø40-Ø73 | - | 15-47 | 0.030 | 75 | ≥ 14.0 | |
|
| Tip | Anahat boyutu | Ark gücü kurşun boyutu | Montaj boyutu | Veri sayfası | |||||||||||||||||
| L | D | H | L1 | D1 | H1 | D2 | H2 | H3 | d | d1 | a | b | c | e | f | g | i | j | k | ||
| SF14 | 250 | 140 | 145 | 80 | 50 | 10 | 105 | 15 | 45 | Ø11 | M6 | 12.5 | 25 | 12.5 | 40 | 35 | 55 | 8 | 20 | 25 | |
| SF15 | 280 | 140 | 165 | 80 | 60 | 12 | 105 | 15 | 50 | Ø13 | M8 | 17.5 | 25 | 15 | 40 | 35 | 62 | 8 | 20 | 25 | |
| SF16 | 280 | 180 | 200 | 80 | 60 | 12 | 130 | 15 | 66 | Ø13 | M8 | 17.5 | 25 | 15 | 40 | 40 | 78 | 8 | 20 | 25 | |
| SF17 | 300 | 200 | 215 | 80 | 60 | 12 | 140 | 15 | 73 | Ø13 | M8 | 17.5 | 25 | 15 | 40 | 40 | 85 | 8 | 20 | 25 | |
| SF17A | 300 | 200 | 225 | 80 | 60 | 12 | 140 | 15 | 73 | Ø13 | M8 | 17.5 | 25 | 15 | 40 | 40 | 94 | 8 | 20 | 25 | |
| SF18 | 390 | 240 | 225 | 90 | 70 | 13 | 150 | 15 | 72 | Ø13 | M8 | 22.5 | 25 | 20 | 80 | 50 | 85 | 8 | 20 | 25 | |
| SF18A | 390 | 240 | 225 | 90 | 70 | 13 | 185 | 15 | 72 | Ø13 | M8 | 22.5 | 25 | 20 | 80 | 50 | 85 | 8 | 20 | 25 | |
 |
|||||||||||||||||||||

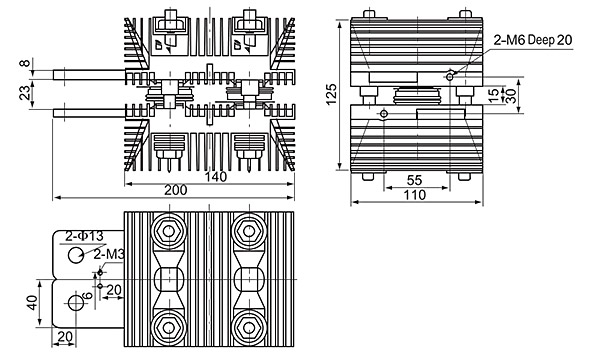

SF12BL Çift cihaz özellikleri için Hava Soğutmalı Soğutucu
| Tip | Yüzey çapı | Uygulanabilir kasa yüzeyi | Montaj kuvveti P | Termal direnç | Akış direnci | Ağırlık | Uygulama | Veri sayfası |
| mm | mm | kN | °C/W | Pa | kg | |||
| SF12BL | Ø27 | Ø19-Ø25 | 3.3-20 | 0.150 | 45 | ≥ 3.0 | 200A element montajları ve ters paralel bağlantı güç setleri, rüzgar hızı ≥ 4m/sec | |
 |
||||||||

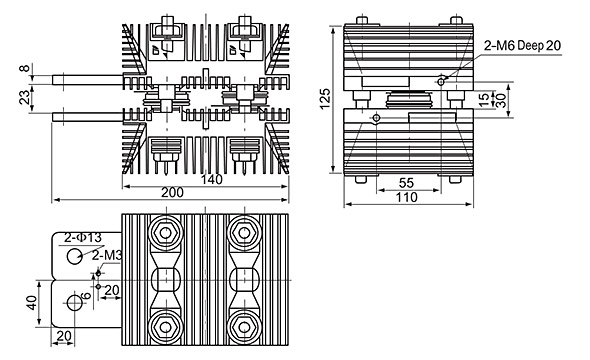

SF13BL Çift cihaz özellikleri için Hava Soğutmalı Soğutucu
| Tip | Yüzey çapı | Uygulanabilir kasa yüzeyi | Montaj kuvveti P | Termal direnç | Akış direnci | Ağırlık | Uygulama | Veri sayfası |
| mm | mm | kN | °C/W | Pa | kg | |||
| SF13BL | Ø66 | Ø34 | 5.5-25 | 0.130 | 45 | ≥ 4.1 | 200A-300A element montajları ve ters paralel bağlantı güç setleri, rüzgar hızı ≥ 4m/sec | |
 |
||||||||

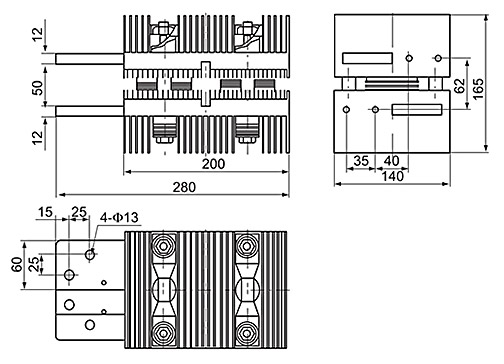

SF15BL Çift cihaz özellikleri için Hava Soğutmalı Soğutucu
| Tip | Yüzey çapı | Uygulanabilir kasa yüzeyi | Montaj kuvveti P | Termal direnç | Akış direnci | Ağırlık | Uygulama | Veri sayfası |
| mm | mm | kN | °C/W | Pa | kg | |||
| SF15BL | Ø82 | Ø34-Ø45 | 10-34 | 0.090 | 45 | ≥ 8.0 | 300A-500A element montajları ve ters paralel bağlantı güç setleri, rüzgar hızı ≥ 4m/sec | |
 |
||||||||

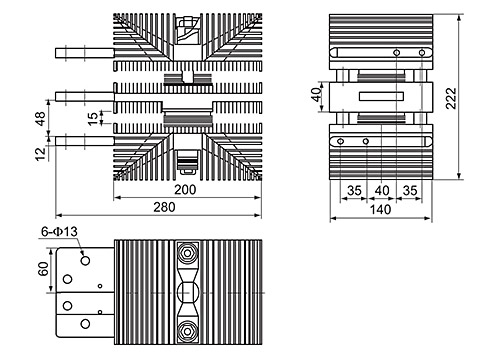

SF15CL Çift cihaz özellikleri için Hava Soğutmalı Soğutucu
| Tip | Yüzey çapı | Uygulanabilir kasa yüzeyi | Montaj kuvveti P | Termal direnç | Akış direnci | Ağırlık | Uygulama | Veri sayfası |
| mm | mm | kN | °C/W | Pa | kg | |||
| SF15CL | Ø82 | Ø34-Ø45 | 10-34 | 0.090 | 45 | ≥ 8.0 | 300A-500A element montajları ve ters paralel bağlantı güç setleri, rüzgar hızı ≥ 6m/sec | |
 |
||||||||

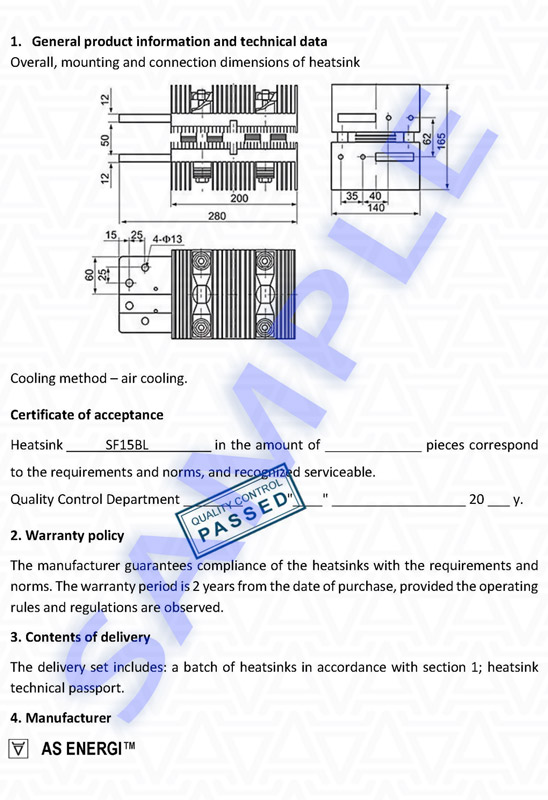

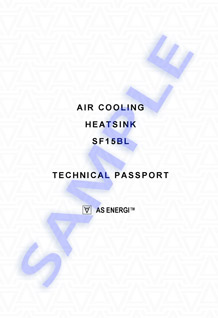

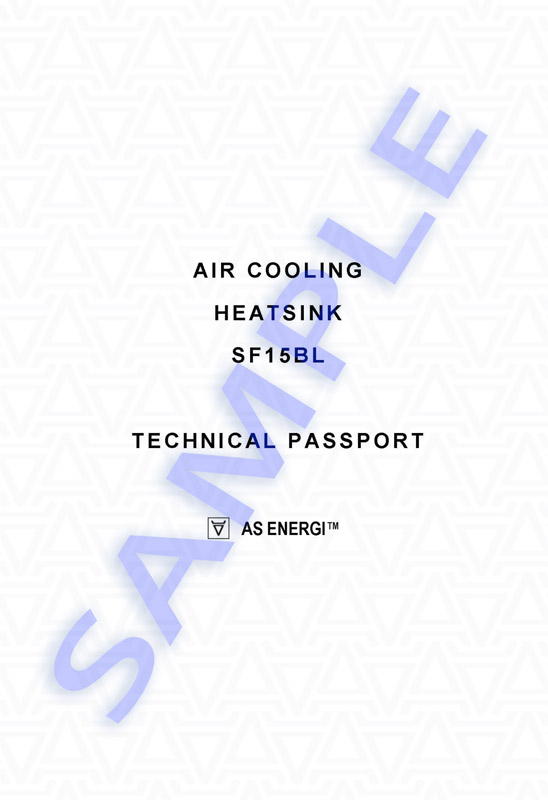

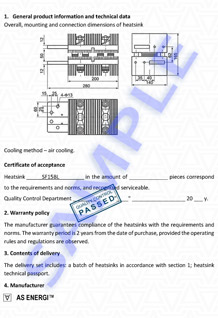

Hava Soğutmalı Soğutucu SF serisi için Teknik Pasaport (örnek):
Tristörleri, diyotları, soğutucuları tedarik ederken gerekirse teknik pasaport ve uygunluk sertifikası sağlıyoruz.
Yüksek Güçlü Yarı İletkenler AS ENERGITM
Firmamız 15000A'e kadar akımlarda ve 9000V'a kadar gerilimlerde çok çeşitli güç yarı iletkenleri (güç tristörleri, modülleri, doğrultucu diyotlar, çığ, rotor ve kaynak diyotları, triyaklar vb) ve bunlara ait hava ve su soğutucularının üretimi ve satışı ile uğraşmaktadır.
Yarı iletken cihazları herhangi bir hacimde satın alabilirsiniz ve büyük lotlar sipariş ederken fiyat daha düşük olacaktır. Müşterilerimizin güvenini kazandık ve tüm dünyaya ürün tedarik ediyoruz.
Modüller, SCR Tristörler, Diyotların satın alınmasıyla ilgili sorularınız için şu adrese bir e-posta talebi gönderin:
Ve size teslimat için ticari bir teklif sunacağız.
Çok sayıda kişi için, bireysel bir fiyat sağlayacağız!!!
Taleplerinize ve teknik görevinize göre üretim tesislerimizde
ürün üretmeye açığız.
Fotoğraf Galerisi
Fotoğraf galerisi AS ENERGITM tarafından üretilen birçok farklı yarı iletken cihazı, yarı iletken çipleri ve SCR'leri, test raporlarından örnekleri gösterir.

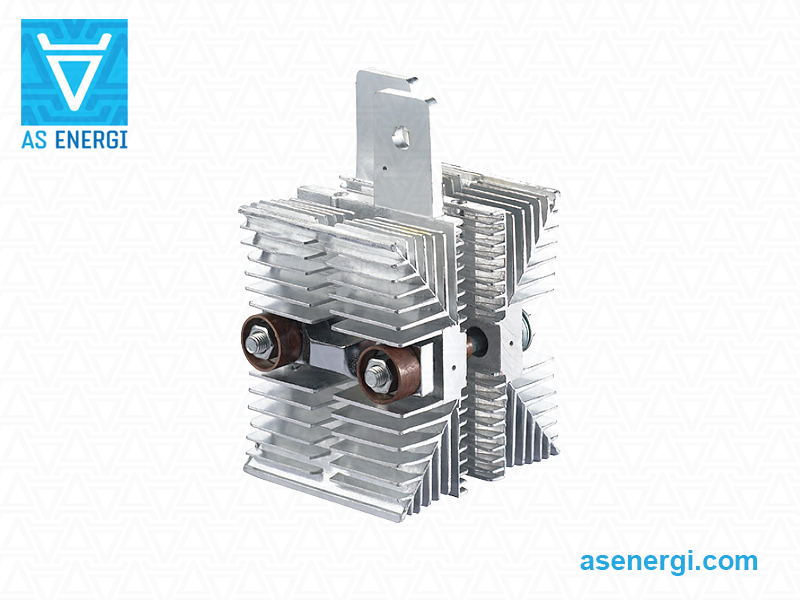

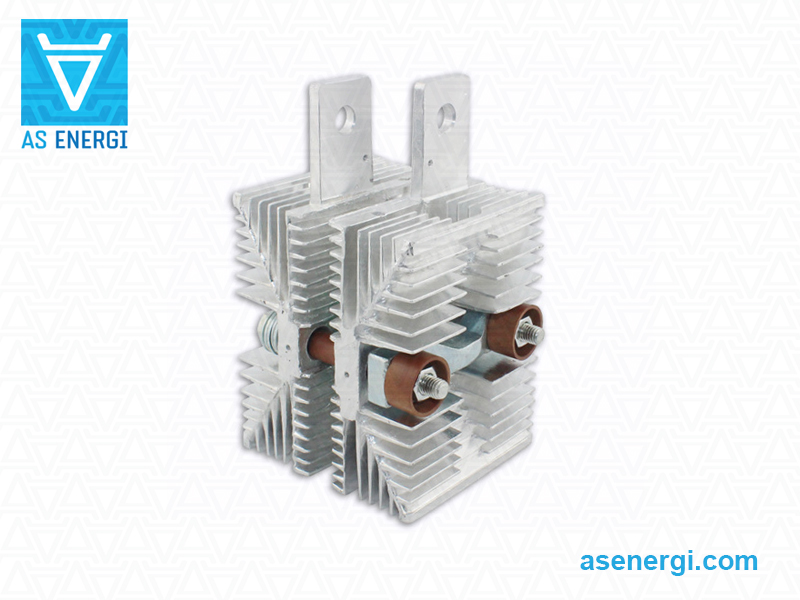

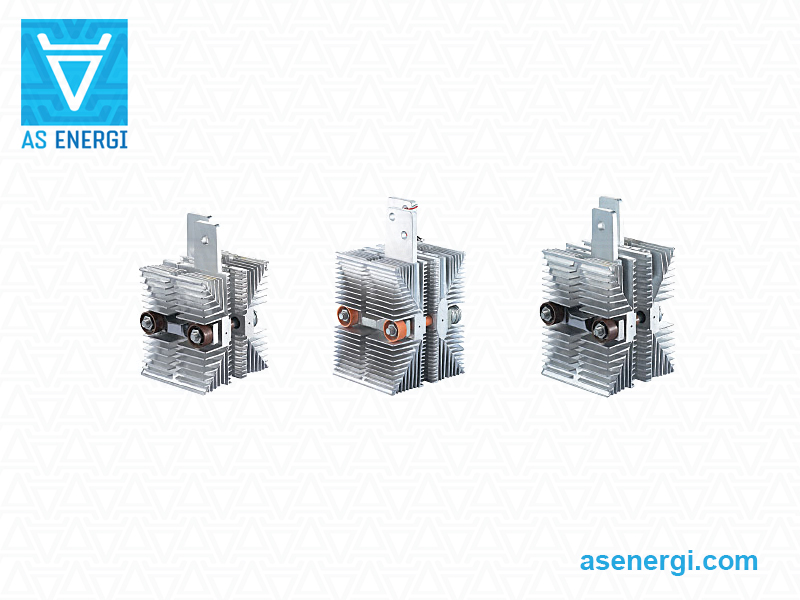

Hava Soğutma Soğutucularının Fotoğrafı:
Hava soğutuculu bir disk tristörün montajı için öneriler:
Tristör ve soğutucunun eşleşen yüzeyleri arasındaki ısı transferinin ve elektriksel temasın tüm sıcaklık aralığında güvenilirliği uygun tork (sıkıştırma kuvveti) ile sağlanır.
Montajdan önce (1) temas yüzeylerini mekanik hasarlara karşı gözle kontrol etmeli ve (2) alkolle (toluen, benzin, aseton) ıslatarak silmelisiniz.
İncelemeden sonra, mevcut kontakları (uçları) sabitleyin, yapının hizasını sabitlemek için bir pim takın.
Isı transferi parametrelerini iyileştirmek için montajdan önce (3) ince bir tabaka silikon termal iletken macunun yağlanması tavsiye edilir, ancak bu montaj için zorunlu bir koşul değildir.
Tristörü (3), soğutucunun ikinci parçasını, fiberglas izolatörü ve itme pulunu takın.
Travers (4) diş açmak ve somunları eşit şekilde sıkmak için. Temas yüzeylerinde yanlış hizalama ve düzensizlik olmadığından emin olun.
Parçalar yeterince kelepçelenmiş ancak hareket edebiliyorsa, soğutucuyu düz bir yüzeye yerleştirmenizi ve yüzeylerin genel bitişik düzleminin paralellik toleransını kontrol etmenizi öneririz (5).
Her bir somunu sırayla (yaklaşık çeyrek tur) durdurucuya kelepçeleyin (6). Traversin sapma miktarı, elde edilen sıkıştırma kuvvetinin gerekli olana karşılık gelip gelmediğini belirler.
Montajdan sonra, bağlantı elemanları (somunlar ve pullar) korozyona karşı ayrıca emniyete alınmalıdır.
Güç tristörleri için ipuçları ve öneriler:
Güç tristörleri, tüm parametreler için sınır yüklerinde uzun süreler boyunca çalıştırılmamalıdır. Bu durumda, güvenlik faktörü cihazın gerekli güvenilirlik derecesine göre belirlenir.
Arızalı bir güç tristörünü, değiştirilen tristörün parametrelerine uyan bir tristörle değiştirin.
Yüksek ortam sıcaklığına sahip bir ortamda çalışırken aşırı soğutma sağlanmalıdır.
Uygun ısı dağılımını sağlamak için güç tristörlerinin ve soğutucuların toz ve kirleticilerden arındırılması için periyodik olarak temizlenmesi önerilir.
Paralel bağlı güç tristörleri arasındaki akımları eşitlemek için endüktif akım bölücüler (genellikle bükülmüş toroidal tel) kullanılmalıdır. En popüler bağlantı yöntemleri kapalı devre, ortak bobin devresi veya güç tristörüdür. Bu durumda akım bölücülerin verimliliği manyetik telin kesiti tarafından belirlenir.
Güç tristörleri seri bağlandığında gerilim dengesizliğinin önlenmesi, her tristöre paralel bağlanan şönt dirençler kullanılarak sağlanır. Geçici koşullarda gerilim eşitlemesi, her tristöre paralel kondansatörler bağlanarak sağlanır.
Çalışma sırasında yüksek gerilim altındaki güç tristörlerine dokunmak kesinlikle yasaktır.
