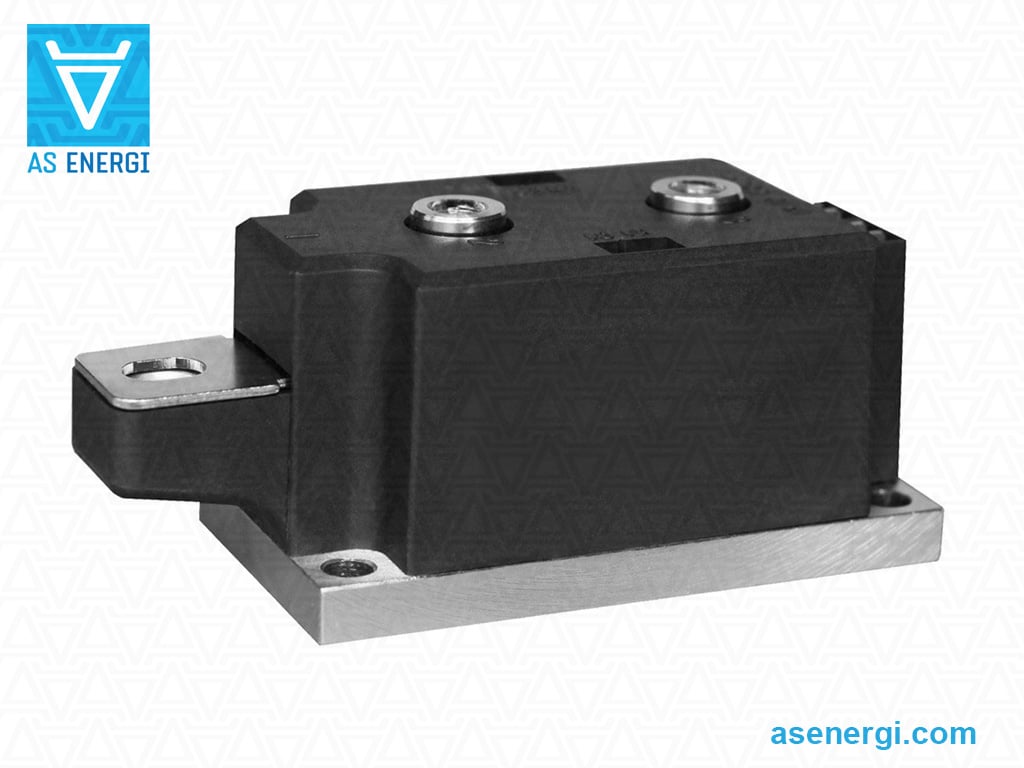

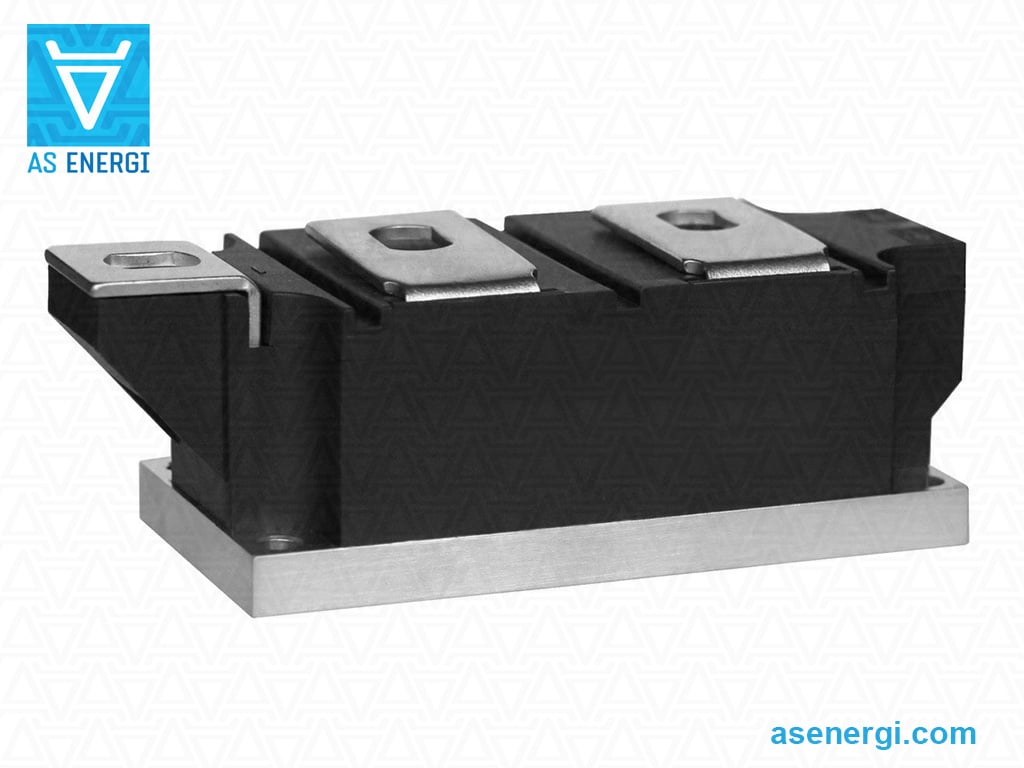

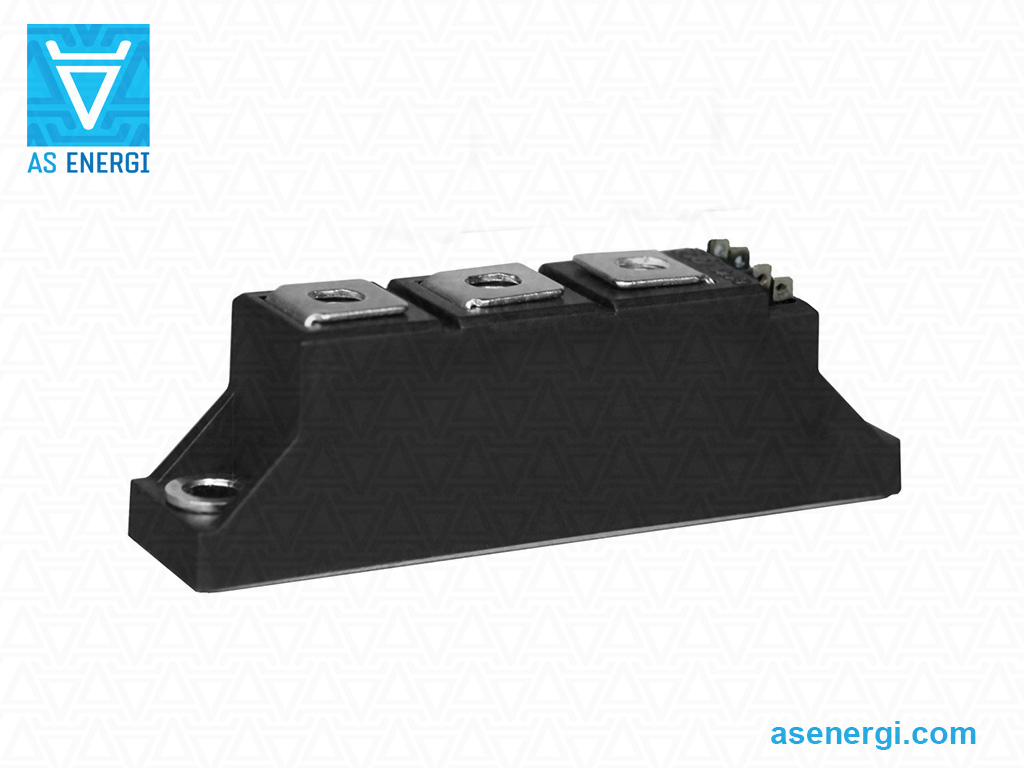

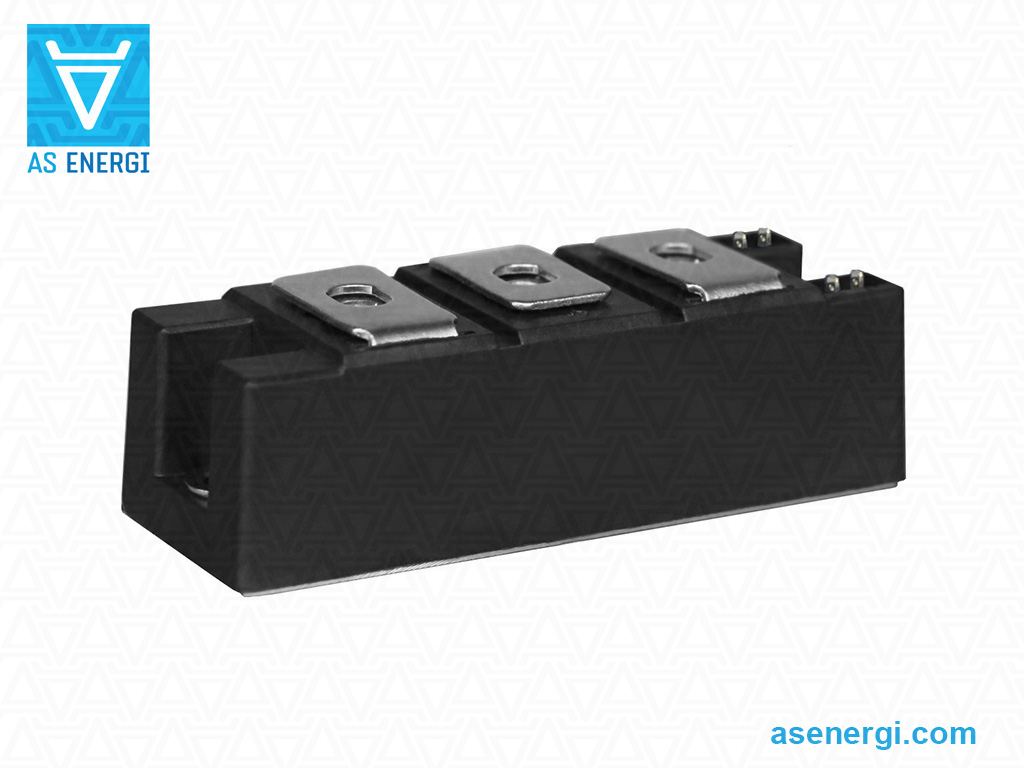

Çift Diyot Modülleri MDC

Güç Doğrultucu Diyot Modülleri AS ENERGI^TM, yarı iletkenlerin çift topolojisine (iki anahtar) sahip monolitik tasarımlı AC/DC dönüştürücüler için kontrol edilemeyen doğrultuculardır: diyot-diyot tipi. 1200A'e kadar yüklere ve 3600V'a kadar ters darbe gerilimlerine sahip DC ve AC devrelerinde kullanılır (seriye bağlı olarak).

Doğrultucu diyot modülleri, endüstri standardı bir muhafaza içine yerleştirilerek cihazın mevcut ekipmana entegre edilmesini kolaylaştırır.

MDC diyot modülleri için parça numaralandırma kılavuzu

Diyot modülleri için kurulum önerileri

Diyot modülleri, yoğun çalışma modlarında yüksek güvenilirlik ve uzun kullanım ömrü anlamına gelen yüksek elektriksel ve termal döngü kabiliyeti ile karakterize edilir.

Doğrultucu diyot modüllerinin nominal akım aralığı: 26A, 40A, 55A, 70A, 90A, 110A, 135A, 160A, 182A, 200A, 250A, 285A, 300A, 350A, 400A, 500A, 570A, 600A, 800A, 1000A, 1200A. Nominal gerilim aralığı: 600V, 700V, 800V, 900V, 1000V, 1200V, 1400V, 1600V, 1800V, 2000V, 2200V, 2400V, 2600V, 2800V, 3000V, 3200V, 3400V, 3600V.

Ana (güç) terminalleri kasanın üst kısmındadır ve 1, 2, 3 (ortak anot-katot, katot, anot) olarak işaretlenmiştir.

İki konumlu modüller farklı anahtarlama devrelerine sahiptir (elektrik devre şemaları): МDC – yarım köprü; МТK – ortak katotlu şema; МDA – ortak anotlu şema.

MDC serisi doğrultucu diyot modülleri çeşitli güç ekipmanlarında kullanılır - güç ve kontrol üniteleri, güç regülatörleri, AC regülatörleri, dönüştürücüler, yüksek fırın veya kimyasal proses kontrolörleri, kaynak ekipmanları ve AC dönüştürücüler için doğrultucular olarak.

Firmamız tristör/diyot modülleri için satın alma tarihinden itibaren 2 yıl kalite garantisi vermektedir. Tristör / diyot modüllerini tedarik ederken, gerekirse teknik pasaport ve uygunluk sertifikası sağlıyoruz.

Tristör / diyot modüllerinin nihai fiyatı sınıfa, miktara, teslimat koşullarına, üreticiye, menşe ülkeye ve ödeme şekline bağlıdır.

Modüller, SCR Tristörler, Diyotların satın alınmasıyla ilgili sorularınız için şu adrese bir e-posta talebi gönderin:

[email protected]

Ve size teslimat için ticari bir teklif sunacağız.
Çok sayıda kişi için, bireysel bir fiyat sağlayacağız!!!

Taleplerinize ve teknik görevinize göre üretim tesislerimizde
ürün üretmeye açığız.

Fotoğraf Galerisi

Fotoğraf galerisi AS ENERGI^TM tarafından üretilen birçok farklı yarı iletken cihazı, yarı iletken çipleri ve SCR'leri, test raporlarından örnekleri gösterir.

Daha fazla fotoğraf gör

Diyot-Diyot Modüllerinin genel özellikleri MDC

Seri	I_F(AV) (T_C)	V_RRM	I_FSM	I²t	I_RRM	V_FM/ I_FM	V_(TO)	r_T	R_th(j-c)	T_jmax	W	Anahatlar	Veri sayfası
Seri	A (°C)	V	kA	kA²·s	mA	V/A	V	mΩ	°C/W	°C	g	Anahatlar	PDF
MDC26	26 (100)	600-1800	0.65	2.1	8	1.65/80	0.8	6.8	1.300	150	115	92x20x30
MDC26	26 (100)	1900-2500	0.65	21	8	1.53/80	0.85	5.94	1.30	150	115	92x20x30
MDC40	40 (100)	600-1800	1.00	5.0	8	1.55/120	0.80	5.57	0.900	150	115	92x20x30
MDC40	40 (100)	1900-2500	1.0	5.0	8	1.59/120	0.85	4.5	0.9	150	115	92x20x30
MDC55	55 (100)	600-1800	1.30	8.45	8	1.45/170	0.80	3.47	0.700	150	115	92x20x30
MDC55	55 (100)	1900-2500	1.30	8.45	8	1.55/170	0.85	3.76	0.68	150	115	92x20x30
MDC70	70 (100)	600-1800	1.80	16.2	8	1.40/210	0.80	2.50	0.570	150	115	92x20x30
MDC70	70 (100)	1900-2500	1.80	16.2	8	1.50/210	0.85	2.73	0.55	150	115	92x20x30
MDC90	90 (100)	600-1800	2.30	26	8	1.33/270	0.80	1.70	0.470	150	115	92x20x30
MDC90	90 (100)	1900-2500	2.30	26	8	1.43/270	0.85	1.88	0.45	150	115	92x20x30
MDC110	110 (100)	600-1800	2.60	33	8	1.45/330	0.80	1.74	0.350	150	115	92x20x30
MDC110	110 (100)	1900-2500	2.6	33	8	1.55/330	0.85	1.88	0.33	150	115	92x20x30
MDC110	110 (100)	2600-3600	2.60	33	20	2.25/330	0.95	1.76	0.31	150	320	94x36x30
MDC135	135 (100)	600-1800	3.90	76	12	1.38/410	0.80	1.18	0.310	150	320	94x36x30
MDC135	135 (100)	1900-2500	3.9	76	12	1.48/410	0.83	1.23	0.30	150	320	94x36x30
MDC135	135 (100)	2600-3600	3.9	76	20	1.98/410	0.85	1.01	0.29	150	320	94x36x30
MDC160	160 (100)	600-1800	4.6	106	12	1.56/480	0.80	1.35	0.230	150	320	94x36x30
MDC160	160 (100)	1900-2500	4.6	105	12	1.66/480	0.84	1.31	0.23	150	320	94x36x30
MDC160	160 (100)	2600-3600	4.8	106	25	1.98/480	0.95	0.90	0.23	150	320	94x36x30
MDC182	182 (100)	600-1800	6.40	205	12	1.43/550	0.80	0.96	0.220	150	320	94x36x30
MDC182	182 (100)	1900-2500	6.4	204	12	1.73/550	0.85	1.05	0.20	150	320	94x36x30
MDC200	200 (100)	600-1800	7.5	281	12	1.38/600	0.75	0.88	0.210	150	320	94x36x30
MDC200	200 (100)	1900-2500	7.5	281	12	1.48/600	0.82	0.96	0.18	150	320	94x36x30
MDC200	200 (100)	2600-3600	7.5	281	30	2.10/600	0.95	1.40	0.15	150	860	92x50x50
MDC250	250 (100)	600-1800	9.5	451	20	1.43/750	0.75	0.76	0.140	150	860	92x50x50
MDC250	250 (100)	1900-2500	9.5	451	20	1.53/750	0.85	0.89	0.13	150	860	92x50x50
MDC250	250 (100)	2600-3600	9.5	451	30	1.83/750	0.95	0.87	0.13	150	860	92x50x50
MDC285	285 (100)	600-1800	9.5	451	20	1.40/750	0.75	0.70	0.14	150	860	92x50x50
MDC300	300 (100)	600-1800	10	500	20	1.35/900	0.75	0.55	0.130	150	860	92x50x50
MDC300	300 (100)	1900-2500	10	500	20	1.45/900	0.80	0.50	0.12	150	860	92x50x50
MDC300	300 (100)	2600-3600	10	500	45	1.85/900	0.95	0.70	0.11	150	1350	108x62x52
MDC350	350 (100)	600-1800	12	720	30	1.50/1050	0.750	0.61	0.110	150	1350	108x62x52
MDC350	350 (100)	1900-2500	12	720	30	1.60/1050	0.80	0.56	0.11	150	1350	108x62x52
MDC400	400 (100)	600-1800	13	845	30	1.48/1200	0.75	0.50	0.100	150	1350	108x62x52
MDC400	400 (100)	1900-2500	13	845	30	1.55/1200	0.85	0.49	0.09	150	1350	108x62x52
MDC400	400 (100)	2600-3600	13	845	50	1.65/1200	0.95	0.72	0.075	150	2300	135x76x62
MDC400-W	400 (60)	600-1800	13	845	30	1.65/1200	0.75	0.64	0.15	150	1300	92x50x57
MDC400-W	400 (60)	1900-2500	13	845	30	1.88/1200	0.85	0.69	0.14	150	1300	92x50x57
MDC400-W	400 (60)	2600-3600	13	845	35	2.41/1200	0.95	1.05	0.11	150	1820	108x62x58
MDC500	500 (100)	600-1800	16	1280	40	1.45/1500	0.75	0.3	0.090	150	2300	135x76x62
MDC500	500 (100)	1900-2500	16	1280	40	1.35/1500	0.85	0.38	0.075	150	2040	124x66x64
MDC500-W	500 (60)	600-1800	16	1280	40	1.68/1500	0.75	0.51	0.13	150	1820	108x62x58
MDC500-W	500 (60)	1900-2500	16	1280	40	1.85/1500	0.85	0.53	0.12	150	1820	108x62x58
MDC500-W	500 (60)	2600-3600	16	1280	45	2.83/1500	0.95	1.12	0.075	150	2600	135x76x68
MDC570	570 (100)	600-1800	18.0	1620	40	1.45/1500	0.75	0.30	0.09	150	1300	124x60x51
MDC600	600 (100)	600-1800	19	1805	45	1.50/1800	0.75	0.28	0.065	150	2300	135x76x62
MDC600	600 (100)	1900-2500	19	1805	40	1.53/1800	0.75	0.32	0.065	150	2300	135x76x62
MDC600-W	600 (60)	600-1800	19	1805	40	1.70/1800	0.75	0.42	0.11	150	1820	108x62x58
MDC600-W	600 (60)	1900-2500	19	1805	40	1.84/1800	0.85	0.44	0.10	150	1820	108x62x58
MDC600-W	600 (60)	2600-3600	19	1805	45	2.79/1800	0.95	0.91	0.065	150	2600	135x76x68
MDC800	800 (100)	600-1800	22	2420	45	1.80/2400	0.72	0.18	0.058	150	3500	150x76x78
MDC800	800 (100)	1900-2500	22	2420	45	1.38/2400	0.70	0.20	0.058	150	2300	135x76x62
MDC800-W	800 (60)	600-1800	22	2420	40	1.72/2400	0.75	0.34	0.08	150	2600	135x76x68
MDC800-W	800 (60)	1900-2500	22	2420	45	1.86/2400	0.80	0.36	0.075	150	2600	135x76x68
MDC1000	1000 (100)	600-1800	28	3920	50	1.82/3000	0.71	0.10	0.052	150	3800	150x77x83
MDC1000	1000 (100)	1900-2500	28	3920	50	1.21/3000	0.71	0.10	0.052	150	3800	150x77x83
MDC1000-W	1000 (60)	600-1800	28	3920	40	1.82/3000	0.75	0.25	0.065	150	3600	150x76x78
MDC1000-W	1000 (60)	1900-2500	28	3920	50	2.16/3000	0.82	0.38	0.048	150	3600	150x76x78
MDC1200	1200 (100)	600-1800	34	5780	50	1.86/3000	0.71	0.11	0.040	150	3800	150x77x83
MDC1200	1200 (100)	1900-2500	34	5780	50	1.20/3000	0.71	0.0	0.042	150	3800	150x77x83

MDC-W – su soğutma modülleri

Diyot-diyot modülleri için parça numaralandırma kılavuzu MDC:

400

–

MD	–	Diyot Modülü, AS ENERGI^TM.
C	–	Circut topolojisi.
400	–	Nominal akım I_T(AV), Amp.
25	–	Gerilim sınıfı V_RRM / 100 (Nominal gerilim – 2500 V).
W	–	W - su soğutma muhafazası Yok - standart muhafaza.

Diyot modüllerinin bağlantı şeması MDC, MDK, MDA:

Yarım köprü
Ortak katot
Ortak anot

Güç modüllerinin montajı için öneriler

Soğutucu ve Yüzey Özellikleri, Hazırlık

İyi bir termal temas sağlamak ve veri sayfalarında belirtilen termal temas direnci değerlerini elde etmek için, ısı emicinin temas yüzeyinin temiz ve toz parçacıklarından arındırılmış olması gerekir. Isı emicinin montaj yüzeyinin montaj işleminden hemen önce mendil ve izopropanol gibi alkollü bir temizleyici ile temizlenmesi yararlıdır. Aşağıdaki mekanik özellikler karşılanmalıdır:
– Isı emici montaj alanının düzensizliği ≤ 50μm per 100 mm
– Pürüzlülük Rz: < 10 μm
– Adım yok > 10 μm

Isı emici yüzey özellikleri

Termal Macunun Uygulanması

Termal arayüz malzemesi uygulamak için şablon baskı kullanılması önerilir. Termal macun kalınlığının 50 μm ila 100 μm aralığında kullanılması önerilir. Optimize edilmiş bir termal macun kalınlığının tekrarlanabilirliği garanti edilemeyeceğinden, termal macunun rulo ile uygulanması seri üretim için önerilmez.

Soğutucu üzerine montaj torku M_S

Güç modüllerini sabitlemek için, uygun pullar ve yaylı kilit pulları veya kombinasyon vidaları ile birlikte çelik vidaların kullanılması şiddetle tavsiye edilir. Veri sayfasında belirtilen tork değerine uyulmalıdır.

Bir ön sıkma torku ve verilen tork değerine kadar yeniden sıkma tavsiye edilir. Vidalama işlemi için hız sınırlanmalıdır ve pnömatik tornavidalarda oluşabilecek tork piklerinden kaçınmak için yumuşak tork sınırlaması önerilir.

Montaj sırası örneği

Vidalar, belirtilen M_S tork değerine ulaşılana kadar birkaç adımda eşit torkla diyagonal sırada sıkılmalıdır.
