AS ENERGIDiyot Modülleri Vishay Değişimi
Diyot Modülleri çift veya tek yarı iletken topolojisine sahip monolitik tasarımdır (diyot-diyot ve tek diyot tipi). DC ve AC devrelerde aşağıdaki yüklerde kullanılır 600A ve ters darbe gerilimlerine kadar 3000V.
Diyot Modülleri ASMD AS ENERGITM bir değiştirme, di̇yot modülleri̇ i̇çi̇n eşdeğer ve alternati̇f yari i̇letken ci̇haz Vishay Semiconductors.
Diyot modülleri, cihazın mevcut ekipmana kolayca entegre edilmesini sağlayan standart bir endüstriyel kasa içine yerleştirilmiştir.
Modüller, maliyet ve performans açısından optimize edilmiş uygulamaların özel gereksinimlerini karşılayan yüksek güvenilir basınç kontağında tasarlanmakta ve monte edilmektedir.
Diyot modülleri çeşitli güç ekipmanlarında kullanılır - güç ve kontrol üniteleri, elektrikli sürücüler, güç regülatörleri, AC regülatörleri, dönüştürücüler, yüksek fırınların veya kimyasal proseslerin kontrolörleri, kaynak ekipmanları ve AC dönüştürücüler için redresörler olarak.
Güç modüllerimiz, neredeyse tüm faz kontrolü veya doğrultucu uygulamaları için çeşitli çift ve tek cihaz topolojilerinde sunulmaktadır.
Firmamız tristör / diyot modülleri için satın alma tarihinden itibaren 2 yıl kalite garantisi vermektedir. Tristör / diyot modüllerini tedarik ederken, gerekirse teknik pasaport ve uygunluk sertifikası sağlıyoruz.
Tristör / diyot modüllerinin nihai fiyatı sınıfa, miktara, teslimat koşullarına, üreticiye, menşe ülkeye ve ödeme şekline bağlıdır.
Modüller, SCR Tristörler, Diyotların satın alınmasıyla ilgili sorularınız için şu adrese bir e-posta talebi gönderin:
Ve size teslimat için ticari bir teklif sunacağız.
Çok sayıda kişi için, bireysel bir fiyat sağlayacağız!!!
Taleplerinize ve teknik görevinize göre üretim tesislerimizde
ürün üretmeye açığız.

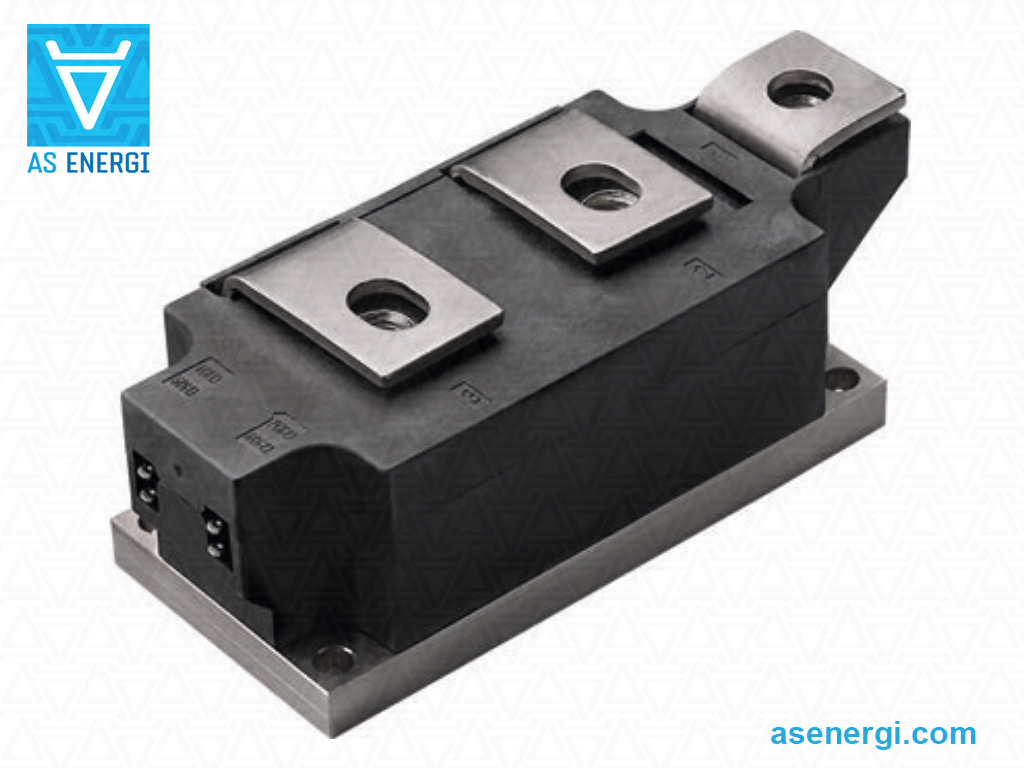

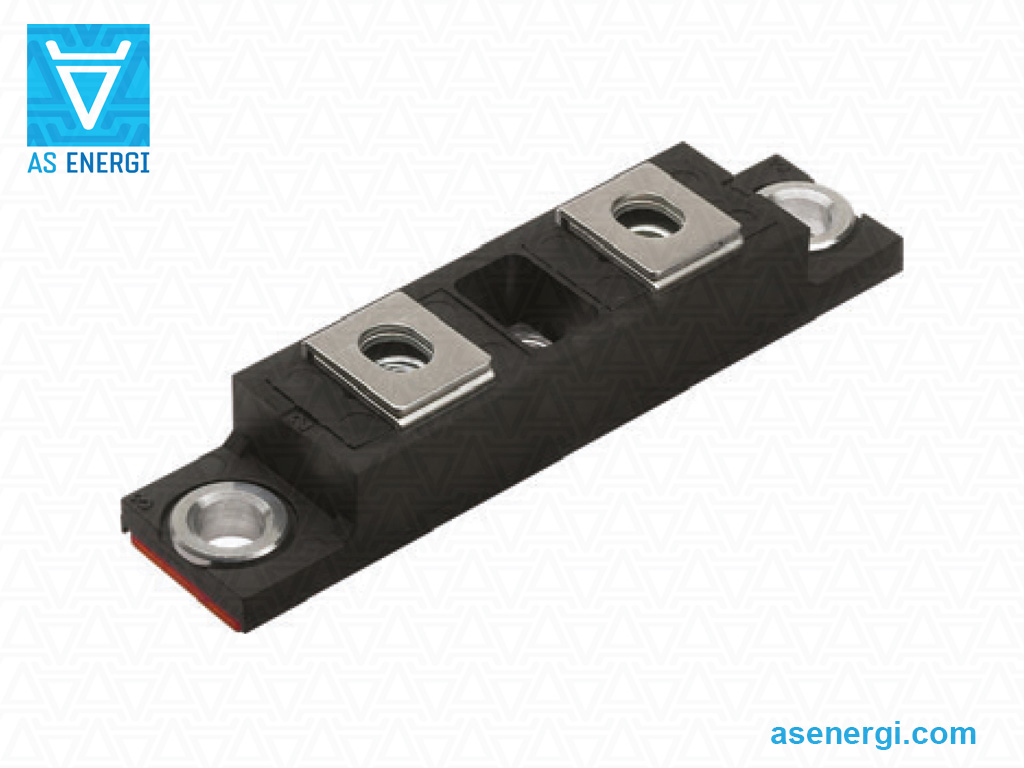

Fotoğraf Galerisi
Fotoğraf galerisi AS ENERGITM tarafından üretilen birçok farklı yarı iletken cihazı, yarı iletken çipleri ve SCR'leri, test raporlarından örnekleri gösterir.
Vishay Diyot Modülleri ve Yedeklerinin Genel Özellikleri
| Tip | IF(AV)M (TC,°C) |
VRRM VDRM |
IFSM | I2t | VT0 | rT | Tvj max | Rth(j-c) | W | Paket, Boyutlar L×B×H | Değiştirme AS ENERGITM |
Veri sayfası |
| A | V | A | kA2·s | V | mΩ | ºC | K/W | g | mm | |||

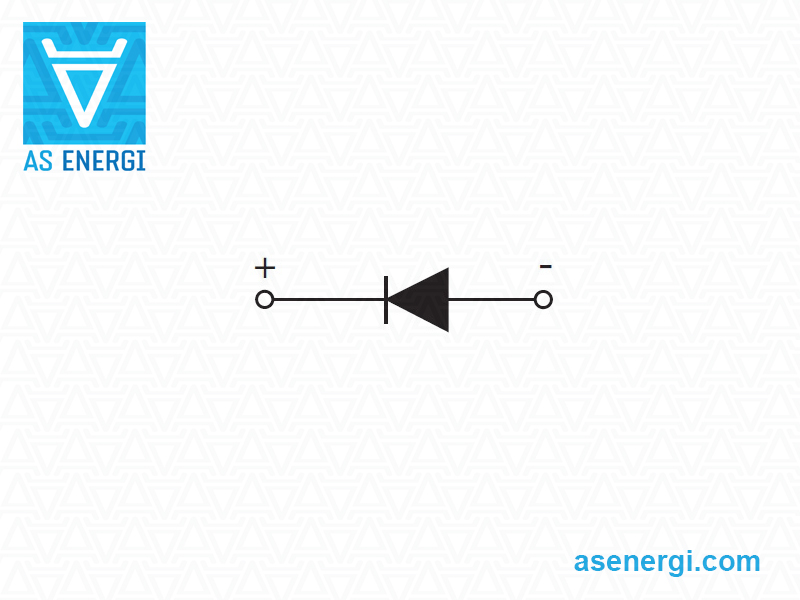

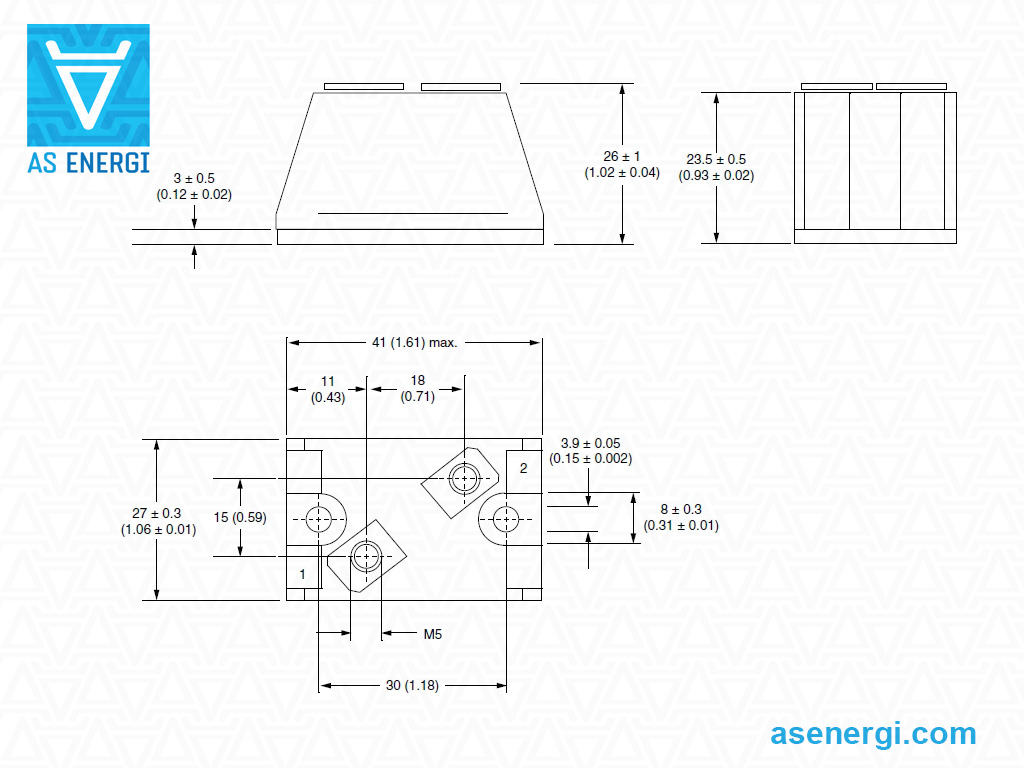

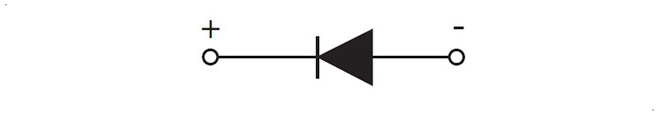

| VS-T20HF220 - single diode | ||||||||||||
| VS-T20HF220 | 20 (85) | 2200 | 31 | 1.015 | 0.89 | 6.7 | 150 | 0.29 | 54 | D-55 41х27х26 |
ASMDT20HF220 |  |
| VS-T40HF - single diode | ||||||||||||
| VS-T40HF10 | 40 (85) | 100 | 570 | 1.63 | 0.84 | 3.1 | 150 | 0.12 | 54 | D-55 41х27х26 |
ASMDT40HF10 | |
| VS-T40HF20 | 200 | ASMDT40HF20 | ||||||||||
| VS-T40HF40 | 400 | ASMDT40HF40 | ||||||||||
| VS-T40HF60 | 600 | ASMDT40HF60 | ||||||||||
| VS-T40HF80 | 800 | ASMDT40HF80 | ||||||||||
| VS-T40HF100 | 1000 | ASMDT40HF100 | ||||||||||
| VS-T40HF120 | 1200 | ASMDT40HF120 | ||||||||||
| VS-VSKD56 - half-bridge | ||||||||||||
| VS-VSKD56/04 | 60 (114) | 400 | 1300 | 8.44 | 0.86 | 3.43 | 150 | 0.115 | 75 | ADD-A-PAK 92х23х30 |
ASMDKD56/04 | |
| VS-VSKD56/06 | 600 | ASMDKD56/06 | ||||||||||
| VS-VSKD56/08 | 800 | ASMDKD56/08 | ||||||||||
| VS-VSKD56/10 | 1000 | ASMDKD56/10 | ||||||||||
| VS-VSKD56/12 | 1200 | ASMDKD56/12 | ||||||||||
| VS-VSKD56/14 | 1400 | ASMDKD56/14 | ||||||||||
| VS-VSKD56/16 | 1600 | ASMDKD56/16 | ||||||||||
| VS-VSKE56 - single diode | ||||||||||||
| VS-VSKE56/04 | 60 (114) | 400 | 1300 | 8.44 | 0.86 | 3.43 | 150 | 0.115 | 75 | ADD-A-PAK 92х23х30 |
ASMDKE56/04 | |
| VS-VSKE56/06 | 600 | ASMDKE56/06 | ||||||||||
| VS-VSKE56/08 | 800 | ASMDKE56/08 | ||||||||||
| VS-VSKE56/10 | 1000 | ASMDKE56/10 | ||||||||||
| VS-VSKE56/12 | 1200 | ASMDKE56/12 | ||||||||||
| VS-VSKE56/14 | 1400 | ASMDKE56/14 | ||||||||||
| VS-VSKE56/16 | 1600 | ASMDKE56/16 | ||||||||||

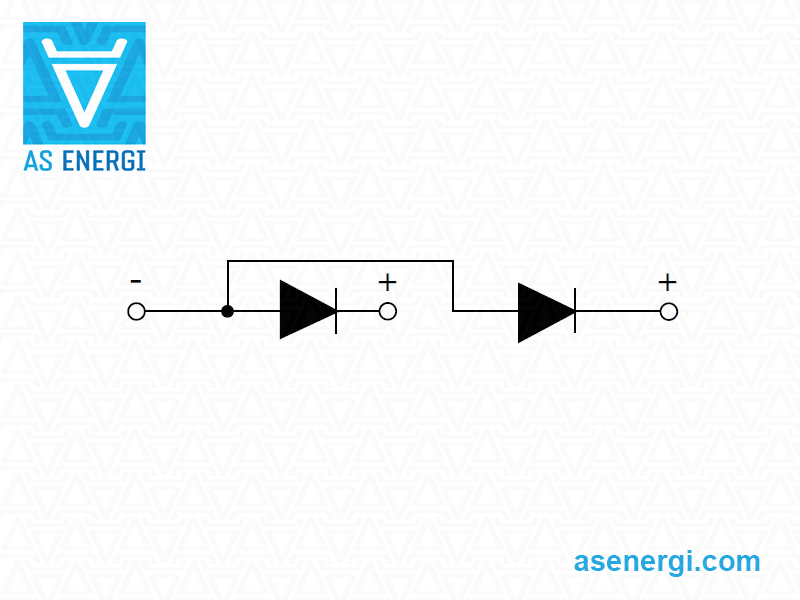

| VS-VSKJ56 - common anode | ||||||||||||
| VS-VSKJ56/04 | 60 (114) | 400 | 1300 | 8.44 | 0.86 | 3.43 | 150 | 0.115 | 75 | ADD-A-PAK 92х23х30 |
ASMDKJ56/04 | |
| VS-VSKJ56/06 | 600 | ASMDKJ56/06 | ||||||||||
| VS-VSKJ56/08 | 800 | ASMDKJ56/08 | ||||||||||
| VS-VSKJ56/10 | 1000 | ASMDKJ56/10 | ||||||||||
| VS-VSKJ56/12 | 1200 | ASMDKJ56/12 | ||||||||||
| VS-VSKJ56/14 | 1400 | ASMDKJ56/14 | ||||||||||
| VS-VSKJ56/16 | 1600 | ASMDKJ56/16 | ||||||||||

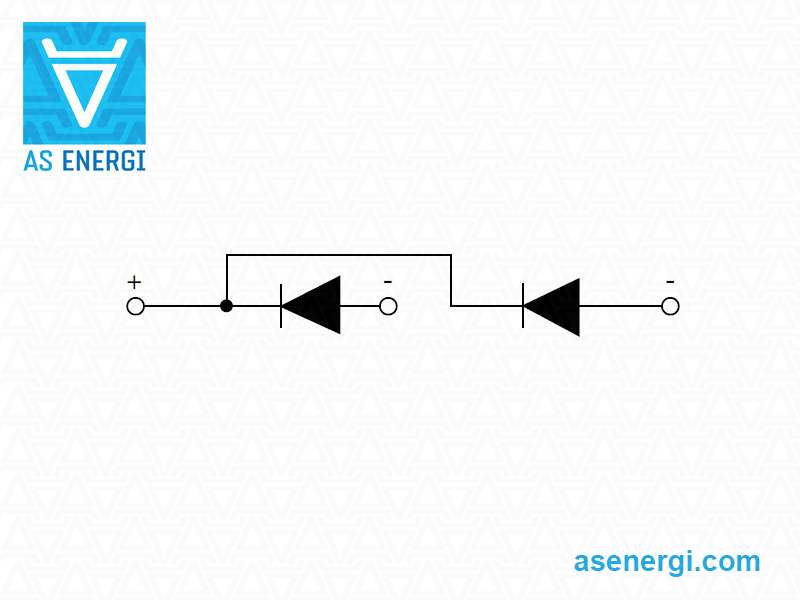

| VS-VSKC56 - common cathode | ||||||||||||
| VS-VSKC56/04 | 60 (114) | 400 | 1300 | 8.44 | 0.86 | 3.43 | 150 | 0.115 | 75 | ADD-A-PAK 92х23х30 |
ASMDKC56/04 | |
| VS-VSKC56/06 | 600 | ASMDKC56/06 | ||||||||||
| VS-VSKC56/08 | 800 | ASMDKC56/08 | ||||||||||
| VS-VSKC56/10 | 1000 | ASMDKC56/10 | ||||||||||
| VS-VSKC56/12 | 1200 | ASMDKC56/12 | ||||||||||
| VS-VSKC56/14 | 1400 | ASMDKC56/14 | ||||||||||
| VS-VSKC56/16 | 1600 | ASMDKC56/16 | ||||||||||
| VS-T70HF - single diode | ||||||||||||
| VS-T70HF10 | 70 (85) | 100 | 1200 | 7.1 | 0.95 | 1.7 | 150 | 0.09 | 54 | D-55 41х27х26 |
ASMDT70HF10 | |
| VS-T70HF20 | 200 | ASMDT70HF20 | ||||||||||
| VS-T70HF40 | 400 | ASMDT70HF40 | ||||||||||
| VS-T70HF60 | 600 | ASMDT70HF60 | ||||||||||
| VS-T70HF80 | 800 | ASMDT70HF80 | ||||||||||
| VS-T70HF100 | 1000 | ASMDT70HF100 | ||||||||||
| VS-T70HF120 | 1200 | ASMDT70HF120 | ||||||||||
| VS-VSKD71 - half-bridge | ||||||||||||
| VS-VSKD71/04 | 80 (110) | 400 | 1500 | 11.25 | 0.83 | 2.89 | 150 | 0.075 | 75 | ADD-A-PAK 92х23х30 |
ASMDKD71/04 | |
| VS-VSKD71/06 | 600 | ASMDKD71/06 | ||||||||||
| VS-VSKD71/08 | 800 | ASMDKD71/08 | ||||||||||
| VS-VSKD71/10 | 1000 | ASMDKD71/10 | ||||||||||
| VS-VSKD71/12 | 1200 | ASMDKD71/12 | ||||||||||
| VS-VSKD71/14 | 1400 | ASMDKD71/14 | ||||||||||
| VS-VSKD71/16 | 1600 | ASMDKD71/16 | ||||||||||
| VS-VSKE71 - single diode | ||||||||||||
| VS-VSKE71/04 | 80 (110) | 400 | 1500 | 11.25 | 0.83 | 2.89 | 150 | 0.075 | 75 | ADD-A-PAK 92х23х30 |
ASMDKE71/04 | |
| VS-VSKE71/06 | 600 | ASMDKE71/06 | ||||||||||
| VS-VSKE71/08 | 800 | ASMDKE71/08 | ||||||||||
| VS-VSKE71/10 | 1000 | ASMDKE71/10 | ||||||||||
| VS-VSKE71/12 | 1200 | ASMDKE71/12 | ||||||||||
| VS-VSKE71/14 | 1400 | ASMDKE71/14 | ||||||||||
| VS-VSKE71/16 | 1600 | ASMDKE71/16 | ||||||||||
| VS-VSKJ71 - common anode | ||||||||||||
| VS-VSKJ71/04 | 80 (110) | 400 | 1500 | 11.25 | 0.83 | 2.89 | 150 | 0.075 | 75 | ADD-A-PAK 92х23х30 |
ASMDKJ71/04 | |
| VS-VSKJ71/06 | 600 | ASMDKJ71/06 | ||||||||||
| VS-VSKJ71/08 | 800 | ASMDKJ71/08 | ||||||||||
| VS-VSKJ71/10 | 1000 | ASMDKJ71/10 | ||||||||||
| VS-VSKJ71/12 | 1200 | ASMDKJ71/12 | ||||||||||
| VS-VSKJ71/14 | 1400 | ASMDKJ71/14 | ||||||||||
| VS-VSKJ71/16 | 1600 | ASMDKJ71/16 | ||||||||||
| VS-VSKC71 - common cathode | ||||||||||||
| VS-VSKC71/04 | 80 (110) | 400 | 1500 | 11.25 | 0.83 | 2.89 | 150 | 0.075 | 75 | ADD-A-PAK 92х23х30 |
ASMDKC71/04 | |
| VS-VSKC71/06 | 600 | ASMDKC71/06 | ||||||||||
| VS-VSKC71/08 | 800 | ASMDKC71/08 | ||||||||||
| VS-VSKC71/10 | 1000 | ASMDKC71/10 | ||||||||||
| VS-VSKC71/12 | 1200 | ASMDKC71/12 | ||||||||||
| VS-VSKC71/14 | 1400 | ASMDKC71/14 | ||||||||||
| VS-VSKC71/16 | 1600 | ASMDKC71/16 | ||||||||||
| VS-T85HF - single diode | ||||||||||||
| VS-T85HF10 | 85 (85) | 100 | 1700 | 14.5 | 0.90 | 1.08 | 150 | 0.08 | 54 | D-55 41х27х26 |
ASMDT85HF10 | |
| VS-T85HF20 | 200 | ASMDT85HF20 | ||||||||||
| VS-T85HF40 | 400 | ASMDT85HF40 | ||||||||||
| VS-T85HF60 | 600 | ASMDT85HF60 | ||||||||||
| VS-T85HF80 | 800 | ASMDT85HF80 | ||||||||||
| VS-T85HF100 | 1000 | ASMDT85HF100 | ||||||||||
| VS-T85HF120 | 1200 | ASMDT85HF120 | ||||||||||
| VS-VSKD91 - half-bridge | ||||||||||||
| VS-VSKD91/04 | 100 (112) | 400 | 2020 | 20.41 | 0.89 | 2.05 | 150 | 0.057 | 75 | ADD-A-PAK 92х23х30 |
ASMDKD91/04 | |
| VS-VSKD91/06 | 600 | ASMDKD91/06 | ||||||||||
| VS-VSKD91/08 | 800 | ASMDKD91/08 | ||||||||||
| VS-VSKD91/10 | 1000 | ASMDKD91/10 | ||||||||||
| VS-VSKD91/12 | 1200 | ASMDKD91/12 | ||||||||||
| VS-VSKD91/14 | 1400 | ASMDKD91/14 | ||||||||||
| VS-VSKD91/16 | 1600 | ASMDKD91/16 | ||||||||||
| VS-VSKE91 - single diode | ||||||||||||
| VS-VSKE91/04 | 100 (112) | 400 | 2020 | 20.41 | 0.89 | 2.05 | 150 | 0.057 | 75 | ADD-A-PAK 92х23х30 |
ASMDKE91/04 | |
| VS-VSKE91/06 | 600 | ASMDKE91/06 | ||||||||||
| VS-VSKE91/08 | 800 | ASMDKE91/08 | ||||||||||
| VS-VSKE91/10 | 1000 | ASMDKE91/10 | ||||||||||
| VS-VSKE91/12 | 1200 | ASMDKE91/12 | ||||||||||
| VS-VSKE91/14 | 1400 | ASMDKE91/14 | ||||||||||
| VS-VSKE91/16 | 1600 | ASMDKE91/16 | ||||||||||
| VS-VSKJ91 - common anode | ||||||||||||
| VS-VSKJ91/04 | 100 (112) | 400 | 2020 | 20.41 | 0.89 | 2.05 | 150 | 0.057 | 75 | ADD-A-PAK 92х23х30 |
ASMDKJ91/04 | |
| VS-VSKJ91/06 | 600 | ASMDKJ91/06 | ||||||||||
| VS-VSKJ91/08 | 800 | ASMDKJ91/08 | ||||||||||
| VS-VSKJ91/10 | 1000 | ASMDKJ91/10 | ||||||||||
| VS-VSKJ91/12 | 1200 | ASMDKJ91/12 | ||||||||||
| VS-VSKJ91/14 | 1400 | ASMDKJ91/14 | ||||||||||
| VS-VSKJ91/16 | 1600 | ASMDKJ91/16 | ||||||||||
| VS-VSKC91 - common cathode | ||||||||||||
| VS-VSKC91/04 | 100 (112) | 400 | 2020 | 20.41 | 0.89 | 2.05 | 150 | 0.057 | 75 | ADD-A-PAK 92х23х30 |
ASMDKC91/04 | |
| VS-VSKC91/06 | 600 | ASMDKC91/06 | ||||||||||
| VS-VSKC91/08 | 800 | ASMDKC91/08 | ||||||||||
| VS-VSKC91/10 | 1000 | ASMDKC91/10 | ||||||||||
| VS-VSKC91/12 | 1200 | ASMDKC91/12 | ||||||||||
| VS-VSKC91/14 | 1400 | ASMDKC91/14 | ||||||||||
| VS-VSKC91/16 | 1600 | ASMDKC91/16 | ||||||||||
| VS-T110HF - single diode | ||||||||||||
| VS-T110HF10 | 110 (85) | 100 | 2000 | 20.5 | 0.86 | 1.12 | 150 | 0.05 | 54 | D-55 41х27х26 |
ASMDT110HF10 | |
| VS-T110HF20 | 200 | ASMDT110HF20 | ||||||||||
| VS-T110HF40 | 400 | ASMDT110HF40 | ||||||||||
| VS-T110HF60 | 600 | ASMDT110HF60 | ||||||||||
| VS-T110HF80 | 800 | ASMDT110HF80 | ||||||||||
| VS-T110HF100 | 1000 | ASMDT110HF100 | ||||||||||
| VS-T110HF120 | 1200 | ASMDT110HF120 | ||||||||||
| VS-VSKD166 - half-bridge | ||||||||||||
| VS-VSKD166/04PBF | 166 (100) | 400 | 4000 | 80 | 0.88 | 1.26 | 150 | 0.025 | 200 | INT-A-PAK 94х35х37 |
ASMDKD166/04PBF | |
| VS-VSKD166/08PBF | 800 | ASMDKD166/08PBF | ||||||||||
| VS-VSKD166/12PBF | 1200 | ASMDKD166/12PBF | ||||||||||
| VS-VSKD166/14PBF | 1400 | ASMDKD166/14PBF | ||||||||||
| VS-VSKD166/16PBF | 1600 | ASMDKD166/16PBF | ||||||||||
| VS-VSKC166 - common cathode | ||||||||||||
| VS-VSKC166/04PBF | 166 (100) | 400 | 4000 | 80 | 0.88 | 1.26 | 150 | 0.025 | 200 | INT-A-PAK 94х35х37 |
ASMDKC166/04PBF | |
| VS-VSKC166/08PBF | 800 | ASMDKC166/08PBF | ||||||||||
| VS-VSKC166/12PBF | 1200 | ASMDKC166/12PBF | ||||||||||
| VS-VSKC166/14PBF | 1400 | ASMDKC166/14PBF | ||||||||||
| VS-VSKC166/16PBF | 1600 | ASMDKC166/16PBF | ||||||||||
| VS-VSKJ166 - common anode | ||||||||||||
| VS-VSKJ166/04PBF | 166 (100) | 400 | 4000 | 80 | 0.88 | 1.26 | 150 | 0.025 | 200 | INT-A-PAK 94х35х37 |
ASMDKJ166/04PBF | |
| VS-VSKJ166/08PBF | 800 | ASMDKJ166/08PBF | ||||||||||
| VS-VSKJ166/12PBF | 1200 | ASMDKJ166/12PBF | ||||||||||
| VS-VSKJ166/14PBF | 1400 | ASMDKJ166/14PBF | ||||||||||
| VS-VSKJ166/16PBF | 1600 | ASMDKJ166/16PBF | ||||||||||
| VS-VSKE166 - single diode | ||||||||||||
| VS-VSKE166/04PBF | 166 (100) | 400 | 4000 | 80 | 0.88 | 1.26 | 150 | 0.025 | 200 | INT-A-PAK 94х35х37 |
ASMDKE166/04PBF | |
| VS-VSKE166/08PBF | 800 | ASMDKE166/08PBF | ||||||||||
| VS-VSKE166/12PBF | 1200 | ASMDKE166/12PBF | ||||||||||
| VS-VSKE166/14PBF | 1400 | ASMDKE166/14PBF | ||||||||||
| VS-VSKE166/16PBF | 1600 | ASMDKE166/16PBF | ||||||||||
| VS-VSKD196 - half-bridge | ||||||||||||
| VS-VSKD196/04PBF | 195 (100) | 400 | 4750 | 113 | 0.78 | 1.2 | 150 | 0.016 | 200 | INT-A-PAK 94х35х37 |
ASMDKD196/04PBF | |
| VS-VSKD196/08PBF | 800 | ASMDKD196/08PBF | ||||||||||
| VS-VSKD196/12PBF | 1200 | ASMDKD196/12PBF | ||||||||||
| VS-VSKD196/14PBF | 1400 | ASMDKD196/14PBF | ||||||||||
| VS-VSKD196/16PBF | 1600 | ASMDKD196/16PBF | ||||||||||
| VS-VSKC196 - common cathode | ||||||||||||
| VS-VSKC196/04PBF | 195 (100) | 400 | 4750 | 113 | 0.78 | 1.2 | 150 | 0.016 | 200 | INT-A-PAK 94х35х37 |
ASMDKC196/04PBF | |
| VS-VSKC196/08PBF | 800 | ASMDKC196/08PBF | ||||||||||
| VS-VSKC196/12PBF | 1200 | ASMDKC196/12PBF | ||||||||||
| VS-VSKC196/14PBF | 1400 | ASMDKC196/14PBF | ||||||||||
| VS-VSKC196/16PBF | 1600 | ASMDKC196/16PBF | ||||||||||
| VS-VSKJ196 - common anode | ||||||||||||
| VS-VSKJ196/04PBF | 195 (100) | 400 | 4750 | 113 | 0.78 | 1.2 | 150 | 0.016 | 200 | INT-A-PAK 94х35х37 |
ASMDKJ196/04PBF | |
| VS-VSKJ196/08PBF | 800 | ASMDKJ196/08PBF | ||||||||||
| VS-VSKJ196/12PBF | 1200 | ASMDKJ196/12PBF | ||||||||||
| VS-VSKJ196/14PBF | 1400 | ASMDKJ196/14PBF | ||||||||||
| VS-VSKJ196/16PBF | 1600 | ASMDKJ196/16PBF | ||||||||||
| VS-VSKE196 - single diode | ||||||||||||
| VS-VSKE196/04PBF | 195 (100) | 400 | 4750 | 113 | 0.78 | 1.2 | 150 | 0.016 | 200 | INT-A-PAK 94х35х37 |
ASMDKE196/04PBF | |
| VS-VSKE196/08PBF | 800 | ASMDKE196/08PBF | ||||||||||
| VS-VSKE196/12PBF | 1200 | ASMDKE196/12PBF | ||||||||||
| VS-VSKE196/14PBF | 1400 | ASMDKE196/14PBF | ||||||||||
| VS-VSKE196/16PBF | 1600 | ASMDKE196/16PBF | ||||||||||
| VS-VSKD236 - half-bridge | ||||||||||||
| VS-VSKD236/04PBF | 230 (100) | 400 | 5500 | 151 | 0.83 | 1.07 | 150 | 0.009 | 200 | INT-A-PAK 94х35х37 |
ASMDKD236/04PBF | |
| VS-VSKD236/08PBF | 800 | ASMDKD236/08PBF | ||||||||||
| VS-VSKD236/12PBF | 1200 | ASMDKD236/12PBF | ||||||||||
| VS-VSKD236/14PBF | 1400 | ASMDKD236/14PBF | ||||||||||
| VS-VSKD236/16PBF | 1600 | ASMDKD236/16PBF | ||||||||||
| VS-VSKC236 - common cathode | ||||||||||||
| VS-VSKC236/04PBF | 230 (100) | 400 | 5500 | 151 | 0.83 | 1.07 | 150 | 0.009 | 200 | INT-A-PAK 94х35х37 |
ASMDKC236/04PBF | |
| VS-VSKC236/08PBF | 800 | ASMDKC236/08PBF | ||||||||||
| VS-VSKC236/12PBF | 1200 | ASMDKC236/12PBF | ||||||||||
| VS-VSKC236/14PBF | 1400 | ASMDKC236/14PBF | ||||||||||
| VS-VSKC236/16PBF | 1600 | ASMDKC236/16PBF | ||||||||||
| VS-VSKJ236 - common anode | ||||||||||||
| VS-VSKJ236/04PBF | 230 (100) | 400 | 5500 | 151 | 0.83 | 1.07 | 150 | 0.009 | 200 | INT-A-PAK 94х35х37 |
ASMDKJ236/04PBF | |
| VS-VSKJ236/08PBF | 800 | ASMDKJ236/08PBF | ||||||||||
| VS-VSKJ236/12PBF | 1200 | ASMDKJ236/12PBF | ||||||||||
| VS-VSKJ236/14PBF | 1400 | ASMDKJ236/14PBF | ||||||||||
| VS-VSKJ236/16PBF | 1600 | ASMDKJ236/16PBF | ||||||||||
| VS-VSKE236 - single diode | ||||||||||||
| VS-VSKE236/04PBF | 230 (100) | 400 | 5500 | 151 | 0.83 | 1.07 | 150 | 0.009 | 200 | INT-A-PAK 94х35х37 |
ASMDKE236/04PBF | |
| VS-VSKE236/08PBF | 800 | ASMDKE236/08PBF | ||||||||||
| VS-VSKE236/12PBF | 1200 | ASMDKE236/12PBF | ||||||||||
| VS-VSKE236/14PBF | 1400 | ASMDKE236/14PBF | ||||||||||
| VS-VSKE236/16PBF | 1600 | ASMDKE236/16PBF | ||||||||||
| VS-VSKD250 - half-bridge | ||||||||||||
| VS-VSKD250-08PBF | 250 (100) | 800 | 7015 | 246 | 0.92 | 0.49 | 150 | 0.009 | 800 | MAGN-A-PAK 115x50x52 |
ASMDKD250-08PBF | |
| VS-VSKD250-12PBF | 1200 | ASMDKD250-12PBFF | ||||||||||
| VS-VSKD250-16PBF | 1600 | ASMDKD250-16PBF | ||||||||||
| VS-VSKD250-20PBF | 2000 | ASMDKD250-20PBF | ||||||||||
| VS-VSKC250 - common cathode | ||||||||||||
| VS-VSKC250-08PBF | 250 (100) | 800 | 7015 | 246 | 0.92 | 0.49 | 150 | 0.009 | 800 | MAGN-A-PAK 115x50x52 |
ASMDKC250-08PBF | |
| VS-VSKC250-12PBF | 1200 | ASMDKC250-12PBFF | ||||||||||
| VS-VSKC250-16PBF | 1600 | ASMDKC250-16PBF | ||||||||||
| VS-VSKC250-20PBF | 2000 | ASMDKC250-20PBF | ||||||||||
| VS-VSKE250 - single diode | ||||||||||||
| VS-VSKE250-08PBF | 250 (100) | 800 | 7015 | 246 | 0.92 | 0.49 | 150 | 0.009 | 800 | MAGN-A-PAK 115x50x52 |
ASMDKE250-08PBF | |
| VS-VSKE250-12PBF | 1200 | ASMDKE250-12PBFF | ||||||||||
| VS-VSKE250-16PBF | 1600 | ASMDKE250-16PBF | ||||||||||
| VS-VSKE250-20PBF | 2000 | ASMDKE250-20PBF | ||||||||||
| VS-VSKD270 - half-bridge | ||||||||||||
| VS-VSKD270-04PBF | 270 (100) | 400 | 8920 | 398 | 0.87 | 0.81 | 150 | 0.008 | 800 | MAGN-A-PAK 115x50x52 |
ASMDKD270-04PBF | |
| VS-VSKD270-08PBF | 800 | ASMDKD270-08PBF | ||||||||||
| VS-VSKD270-12PBF | 1200 | ASMDKD270-12PBF | ||||||||||
| VS-VSKD270-16PBF | 1600 | ASMDKD270-16PBF | ||||||||||
| VS-VSKD270-20PBF | 2000 | ASMDKD270-20PBF | ||||||||||
| VS-VSKD270-30PBF | 3000 | ASMDKD270-30PBF | ||||||||||
| VS-VSKE270 - single diode | ||||||||||||
| VS-VSKE270-04PBF | 270 (100) | 400 | 8920 | 398 | 0.87 | 0.81 | 150 | 0.008 | 800 | MAGN-A-PAK 115x50x52 |
ASMDKE270-04PBF | |
| VS-VSKE270-08PBF | 800 | ASMDKE270-08PBF | ||||||||||
| VS-VSKE270-12PBF | 1200 | ASMDKE270-12PBF | ||||||||||
| VS-VSKE270-16PBF | 1600 | ASMDKE270-16PBF | ||||||||||
| VS-VSKE270-20PBF | 2000 | ASMDKE270-20PBF | ||||||||||
| VS-VSKE270-30PBF | 3000 | ASMDKE270-30PBF | ||||||||||
| VS-VSKC270 - common cathode | ||||||||||||
| VS-VSKC270-04PBF | 270 (100) | 400 | 8920 | 398 | 0.87 | 0.81 | 150 | 0.008 | 800 | MAGN-A-PAK 115x50x52 |
ASMDKC270-04PBF | |
| VS-VSKC270-08PBF | 800 | ASMDKC270-08PBF | ||||||||||
| VS-VSKC270-12PBF | 1200 | ASMDKC270-12PBF | ||||||||||
| VS-VSKC270-16PBF | 1600 | ASMDKC270-16PBF | ||||||||||
| VS-VSKC270-20PBF | 2000 | ASMDKC270-20PBF | ||||||||||
| VS-VSKC270-30PBF | 3000 | ASMDKC270-30PBF | ||||||||||
| VS-VSKD320 - half-bridge | ||||||||||||
| VS-VSKD320-04PBF | 320 (100) | 400 | 10110 | 511 | 0.86 | 0.44 | 150 | 0.008 | 800 | MAGN-A-PAK 115x50x52 |
ASMDKD320-04PBF | |
| VS-VSKD320-08PBF | 800 | ASMDKD320-08PBF | ||||||||||
| VS-VSKD320-12PBF | 1200 | ASMDKD320-12PBF | ||||||||||
| VS-VSKD320-16PBF | 1600 | ASMDKD320-16PBF | ||||||||||
| VS-VSKD320-20PBF | 2000 | ASMDKD320-20PBF | ||||||||||
| VS-VSKC320 - common cathode | ||||||||||||
| VS-VSKC320-04PBF | 320 (100) | 400 | 10110 | 511 | 0.86 | 0.44 | 150 | 0.008 | 800 | MAGN-A-PAK 115x50x52 |
ASMDKC320-04PBF | |
| VS-VSKC320-08PBF | 800 | ASMDKC320-08PBF | ||||||||||
| VS-VSKC320-12PBF | 1200 | ASMDKC320-12PBF | ||||||||||
| VS-VSKC320-16PBF | 1600 | ASMDKC320-16PBF | ||||||||||
| VS-VSKC320-20PBF | 2000 | ASMDKC320-20PBF | ||||||||||
| VS-VSKE320 - single diode | ||||||||||||
| VS-VSKE320-04PBF | 320 (100) | 400 | 10110 | 511 | 0.86 | 0.44 | 150 | 0.008 | 800 | MAGN-A-PAK 115x50x52 |
ASMDKE320-04PBF | |
| VS-VSKE320-08PBF | 800 | ASMDKE320-08PBF | ||||||||||
| VS-VSKE320-12PBF | 1200 | ASMDKE320-12PBF | ||||||||||
| VS-VSKE320-16PBF | 1600 | ASMDKE320-16PBF | ||||||||||
| VS-VSKE320-20PBF | 2000 | ASMDKE320-20PBF | ||||||||||

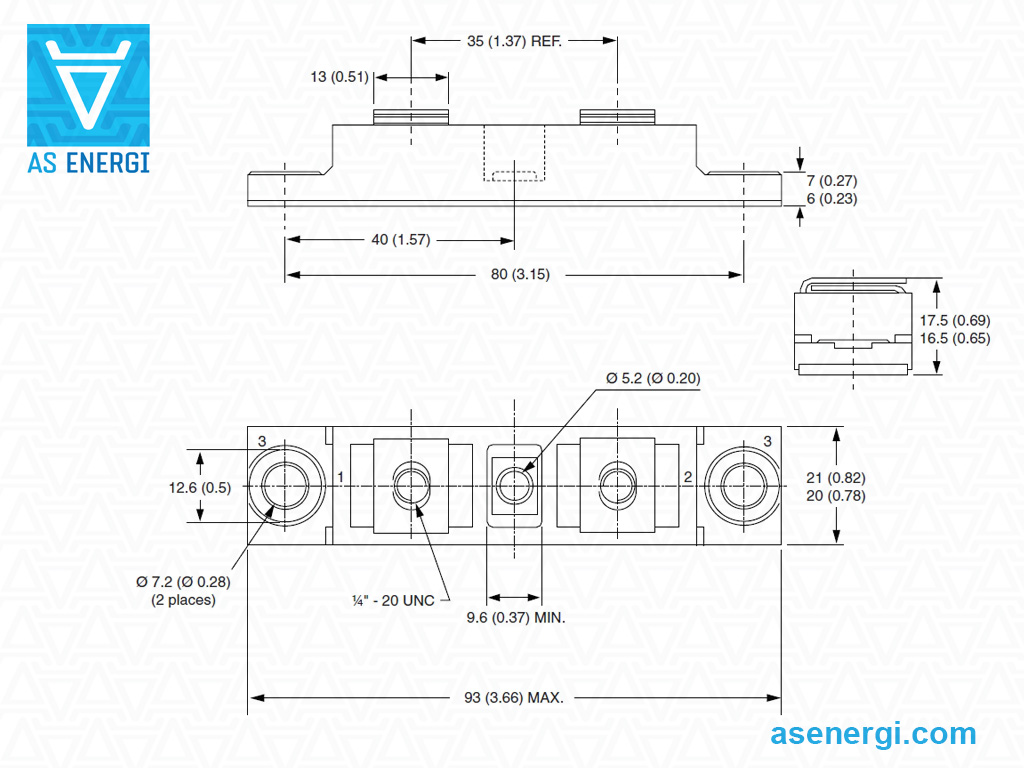

| VS-VSMD400 - common anode | ||||||||||||
| VS-VSMD400AW60 | 400 (133) | 600 | 2500 | 31 | 0.85 | 1.36 | 175 | 0.041 | 68 | TO-244 93x21x17.5 |
ASMDMD400AW60 | |
| VS-VSMD400 - common cathode | ||||||||||||
| VS-VSMD400CW60 | 400 (133) | 600 | 2500 | 31 | 0.85 | 1.36 | 175 | 0.041 | 68 | TO-244 93x21x17.5 |
ASMDMD400CW60 | |

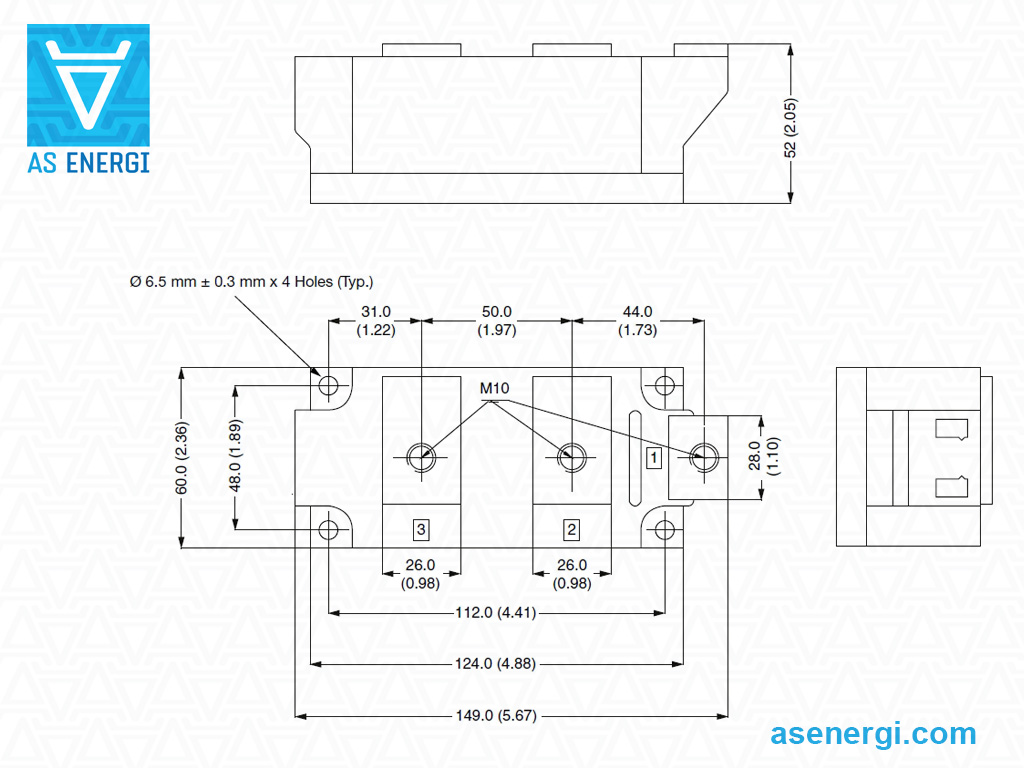

| VS-VSKD600 - half-bridge | ||||||||||||
| VS-VSKD600-08PBF | 600 (100) | 800 | 19000 | 1805 | 0.77 | 0.25 | 150 | 0.009 | 1500 | MAGN-A-PAK 149х60х52 |
ASMDKD600-08PBF | |
| VS-VSKD600-12PBF | 1200 | ASMDKD600-12PBF | ||||||||||
| VS-VSKD600-16PBF | 1600 | ASMDKD600-16PBF | ||||||||||
| VS-VSKD600-20PBF | 2000 | ASMDKD600-20PBF | ||||||||||
Diyot Modülleri için Parça Numaralandırma Kılavuzu:
| AS | MD | K | J | 91 | / | 12 |
| AS | – |  AS ENERGITM |
| MD | – | Ürün grubu: Modül Diyot. |
| K | – | Modül tipi. |
| J | – | Devre topolojisi: iki diyot ortak anot (anot-anot). |
| 91 | – | Ortalama ileri akım: IF(AV) yuvarlatılmış, Amp. |
| 12 | – | Gerilim kodu x 100 = VRRM. |
İşaretleme kısmına göre devre şeması tipleri:
 Yarım köprü
|
 Ortak katot
|
| D | C |
 Ortak anot
|
 Tek diyot
|
| J | E, HF |
Güç modüllerinin montajı için öneriler
Soğutucu ve Yüzey Özellikleri, Hazırlık
İyi bir termal temas sağlamak ve Veri Sayfası'nda belirtilen termal temas direnci değerlerini elde etmek için, ısı emicinin temas yüzeyinin temiz ve toz parçacıklarından arındırılmış olması gerekir. Isı emicinin montaj yüzeyinin montaj işleminden hemen önce mendil ve izopropanol gibi alkollü bir temizleyici ile temizlenmesi yararlıdır. Aşağıdaki mekanik özellikler karşılanmalıdır:
– Isı emici montaj alanının düzensizliği ≤ 50μm per 100 mm
– Pürüzlülük Rz: < 10 μm
– Adım yok > 10 μm
Isı emici yüzey özellikleri |
Termal Macunun Uygulanması
Termal arayüz malzemesi uygulamak için şablon baskı kullanılması önerilir. SEMIPACK için 50 μm ila 100 μm aralığında termal macun kalınlığı öneriyoruz. Optimize edilmiş bir termal macun kalınlığının yeniden üretilebilirliği garanti edilemeyeceğinden, termal macunun rulo ile uygulanması seri üretim için önerilmez.
Soğutucu üzerine montaj torku MS
Güç modüllerini sabitlemek için, uygun pullar ve yaylı kilit pulları veya kombinasyon vidaları ile birlikte çelik vidaların kullanılması şiddetle tavsiye edilir. Belirtilen tork değerine uyulmalıdır.
Montaj sırası örneği |
Vidalar, belirtilen MS tork değerine ulaşılana kadar birkaç adımda eşit torkla diyagonal sırada sıkılmalıdır.
Neden seçmelisiniz AS ENERGITM
- Yarı iletken silikon çip üretimi de dahil olmak üzere kendi üretim tesisleri
- Avrupa markası - %100 kalite, uygun fiyat, kısa üretim süreleri
- Yarı iletken endüstrisinde 20 yılı aşkın deneyim
- 50'den fazla ülkeden müşterilerimiz bize güveniyor
- 10A ila 15000A arası akımlar, 100V ila 9000V arası gerilimler için ürün hattında 20000 ürün
- Diğer üreticilerin ürünlerinin analoglarını üretiyoruz
- Garantili sertifikalı kalite, garanti çalışma süresi - 2 yıl
Kalite Garantisi
Ürünlerimiz sertifikalıdır ve uluslararası standartlara uygundur.
Firmamız ürünler için 2 yıl kalite garantisi vermektedir.
Müşterinin talebi üzerine uygunluk sertifikaları, güvenilirlik raporları, veri sayfaları ve teknik pasaportlar sağlıyoruz.
Her ürün ana parametreler için test edilir ve her ürün için parametrelerin Test raporları sağlanır.
Ortaklık coğrafyası
AS ENERGITM şirket, dünya çapında 50'den fazla ülkeye güç yarı iletkenleri üretmekte ve tedarik etmektedir.
Lojistik ve Teslimat
Lojistik firmalarının hizmetleriyle ürünlerimizi dünyanın dört bir yanına ulaştırıyoruz: DHL, TNT, UPS, EMS, Fedex, Aramex.
Ürünler hava, deniz, demiryolu ve karayolu gibi her türlü taşıma aracıyla teslim edilebilir.
AS ENERGITM Yarı İletkenler İmalatı
Ürün yelpazemizde doğrultucu diyotlar, disk ve saplama tasarımında faz kontrol tristörleri, çığ diyotları ve tristörleri, hızlı anahtarlama, yüksek frekans tristörleri, hızlı geri kazanım, kaynak ve rotor diyotları, triyaklar, köprü doğrultucular, güç modülleri (tristör, diyot, tristör-diyot, IGBT) ve bunlara hava ve su soğutucuları bulunmaktadır.
Güç diyotları ve tristörler 10A'den 15000A'e kadar akımlar, 100V'den 9000V'a kadar voltaj aralığı için üretilmektedir.
Güç diyot ve tristör modülleri 25A ve 1250A'e kadar, 400V - 4400V gerilim aralığında üretilmektedir.
Güç yarı iletkenleri yelpazesi, küresel üreticilerin eşdeğer, yedek, analog ve alternatif yarı iletken cihazlarını da içerir.
Öne Çıkan Ürünler:
