Tristör modülleri MT3, MT4, MT5

Güç SRC çift tristör modülleri MT , iki yarı iletken tristör (tristör-tristör tipi) ile monolitik bir tasarımdır, 115A'dan 1250A'ya kadar yükler ve 6500V'a kadar ters darbe gerilimleri ile DC ve AC devrelerinde çalışır.

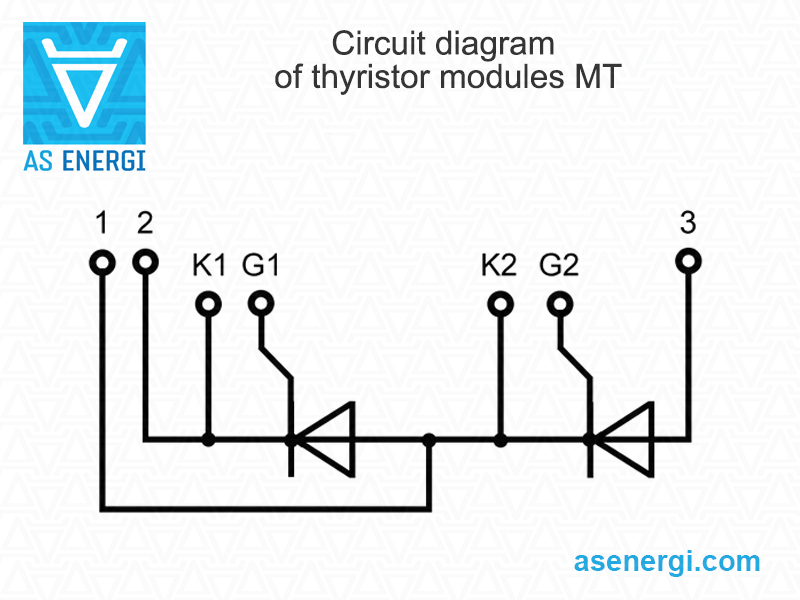

Modüllerin bağlantı şeması: MT3 – yarım köprü; MT4 – ortak katot devresi; MT5 – ortak anot devresi.

Yüksek akımları anahtarlarken MT'nin düşük frekanslı tristör modüllerinin yüksek enerji-termosiklik direnci ve güvenilir çalışması, tasarım özellikleri ve kararlı parametreleri galvanik ayırma sayesinde elde edilir:

• potansiyelsiz taban ve uçlar arasındaki yalıtımın dielektrik dayanımı normal iklim koşullarında 3600V işaretine ve yüksek nemde 1500V'a ulaşır;
• gövde yanıcı olmayan termopolimerden yapılmıştır;
• ana ve kontrol uçları arasındaki yalıtımın dielektrik dayanımı normal iklim koşullarında 2500V ve yüksek nemde 1500V işaretine ulaşır;
• normal iklim koşulları altında potansiyelsiz taban ile çıkışlar arasındaki yalıtım direnci en az 50МОм ve yüksek nemde en az 5МОм'dir;
• normal iklim koşullarında ana ve kontrol uçları arasındaki yalıtım direnci en az 1000МОм ve yüksek nemde en az 100МОм'dir;

MT3, MT4, MT5 tristör modülleri, muhafazadaki açık montaj deliklerinden vidalarla monte edilen bir sıkıştırma tasarımına sahiptir. Kablolar, darbe doğrudan voltajını ölçmek için test noktalarının yerleştirildiği nikel kaplı terminallerle sabitlenir. Ana uçlar kasanın üst kısmındadır ve numaralandırılmıştır 1, 2, 3. Kontrol uçları şema üzerinde G1, G2 olarak işaretlenmiştir. İlave katotlar diyagram üzerinde K1, K2 olarak işaretlenmiştir.

Tristör modüllerini monte ederken, birleşme yüzeylerinin sıkılığına özel dikkat gösterilmelidir - 0,03 mm'den fazla içbükeyliğe izin verilmez.

İlave soğutma (radyatörler veya soğutucular kullanılır) monte etmek için tristör potansiyelsiz modüllerin gövdesinde montaj delikleri bulunur. Modül ile soğutma elemanı arasında termal macunla yağlanmış özel bir termal iletken alt tabaka kullanılmalıdır.

Tristör modülleri MT3, MT4, MT5 çeşitli güç tesisatlarında kullanılır - güç ve kontrol üniteleri, güç regülatörleri, AC regülatörleri, invertörler, motor yol vericileri ve kontrolleri, yüksek fırınların veya kimyasal proseslerin sıcaklık kontrolörleri, kaynak ekipmanları vb.

Modüllerimiz, neredeyse tüm faz kontrolü veya doğrultucu uygulamaları için çeşitli çift ve tek cihaz topolojilerinde sunulmaktadır.

Firmamız tristör / diyot modülleri için satın alma tarihinden itibaren 2 yıl kalite garantisi vermektedir. Tristör / diyot modüllerini tedarik ederken, gerekirse teknik pasaport ve uygunluk sertifikası sağlıyoruz.

Tristör / diyot modülleri için nihai fiyat, sınıfa, miktara, teslimat koşullarına, üreticiye, menşe ülkeye ve ödeme şekline bağlıdır.
