Tristör Modülleri - Seriye Genel Bakış, Teknik Özellikler, Veri Sayfaları

  1. Tristör Modülü Nedir?
  2. Güç Tristör Modülleri Serisi:
  3. Güç modüllerinin montajı için öneriler

Tristör Modülü Nedir?

Tristör modülleri temel olarak modüler bir yapıda genellikle iki veya bir yarı iletken eleman (güç tristörü) içeren hibrit entegre cihazlardır.

Ayrıca makaleye bakınız Faz Kontrol Tristörleri (PCT) - Seriye Genel Bakış

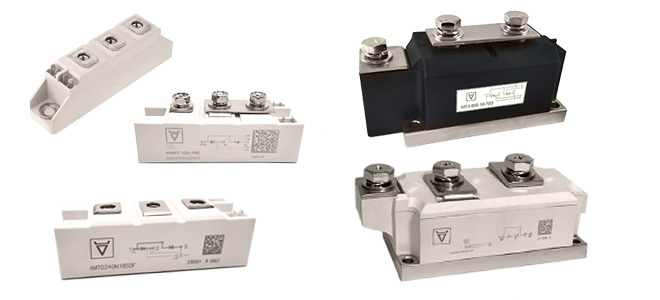

SCR Modülü

Bir tristör modülünün birincil işlevi, bir anahtar görevi görerek elektrik gücünü ve akımını kontrol etmektir. Güç tristör modülleri, DC ve AC devrelerinde aşağıdaki yüklerle kullanılır 20A için 1250A ve voltajlara kadar 6500V.

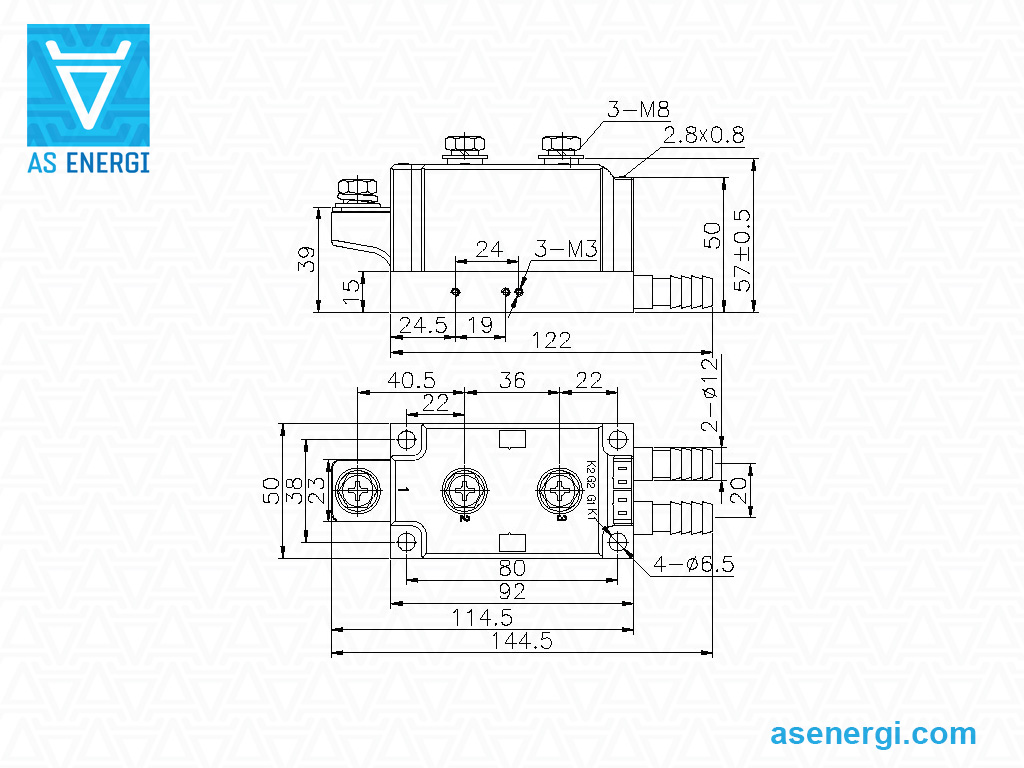

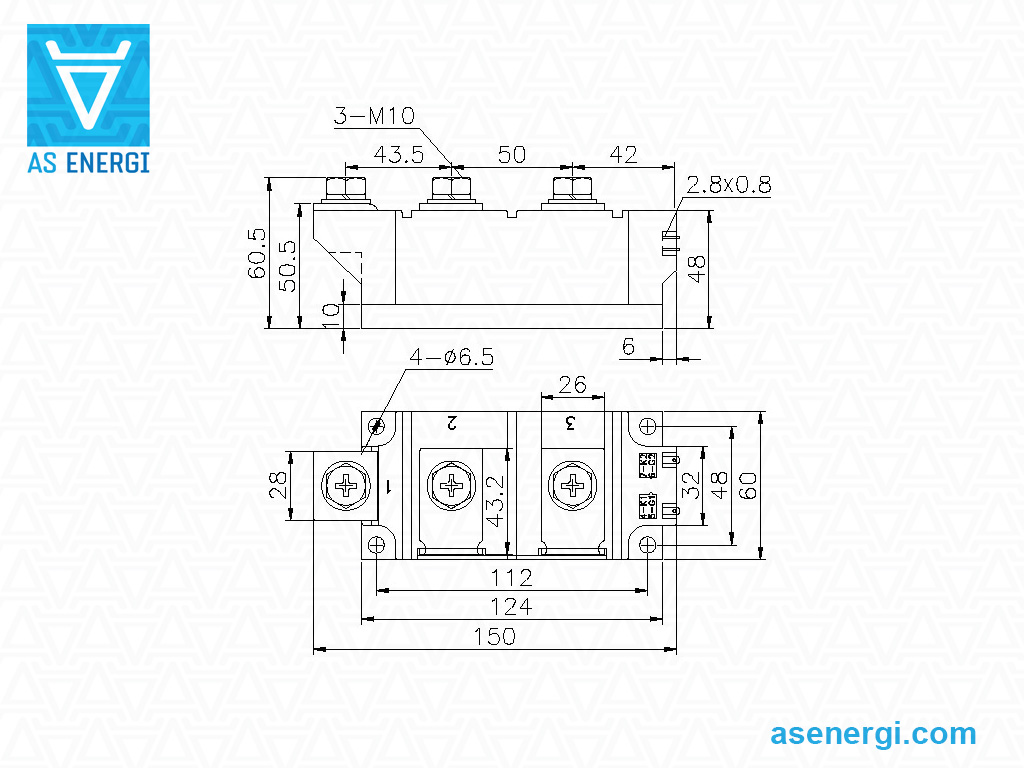

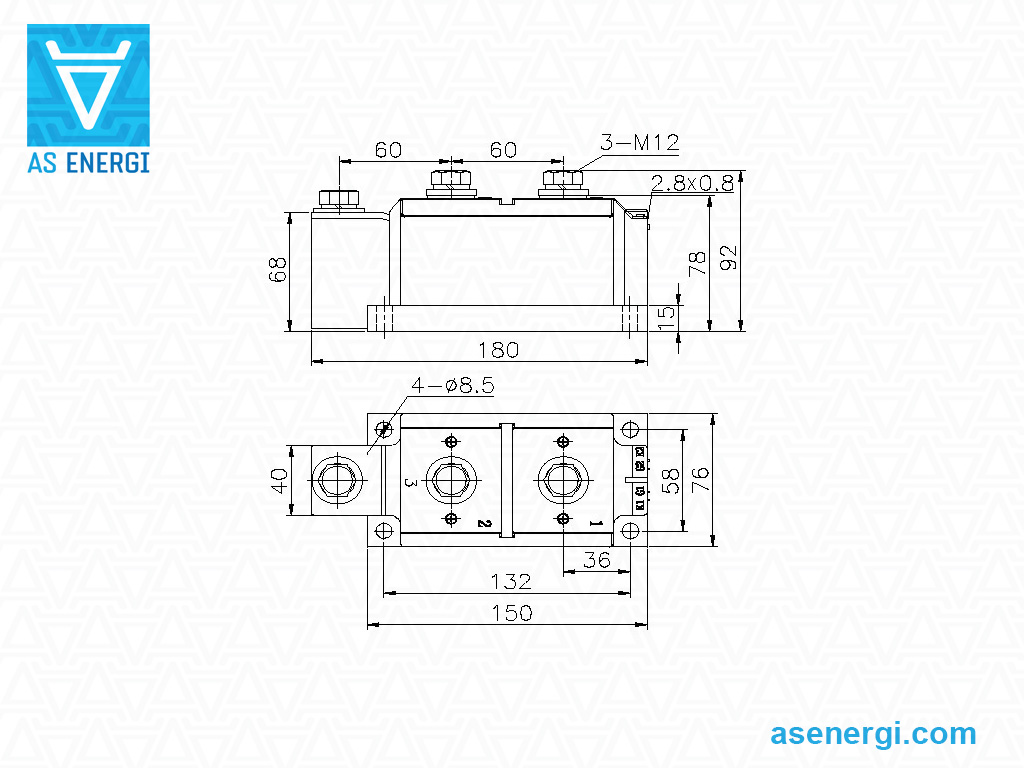

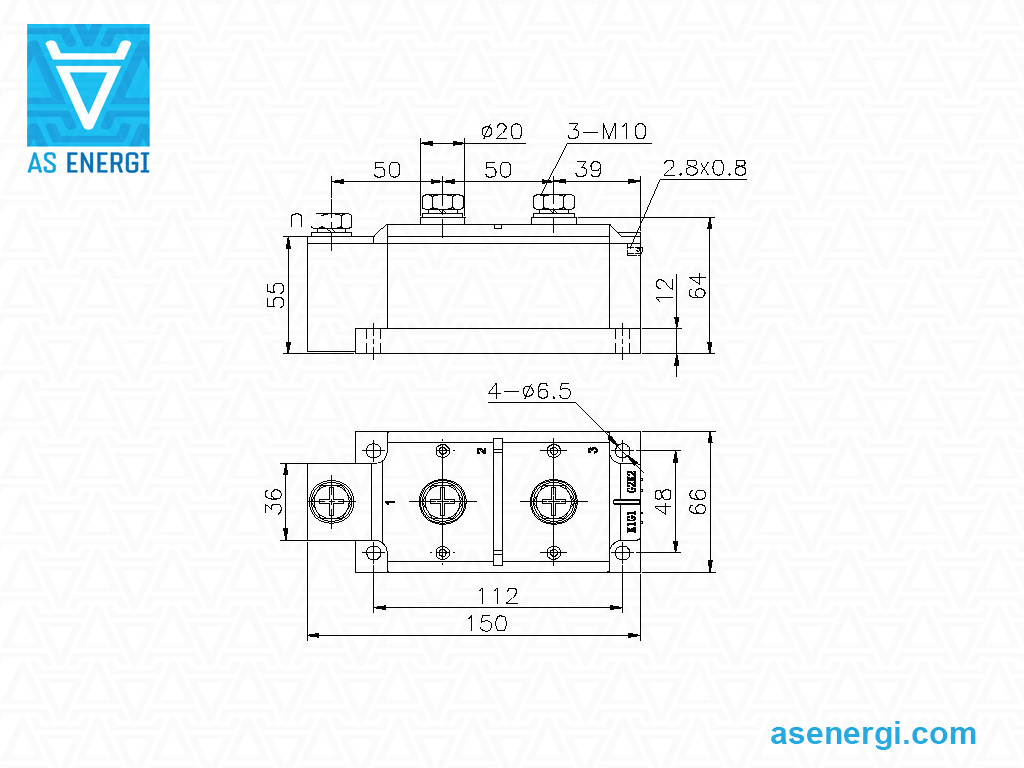

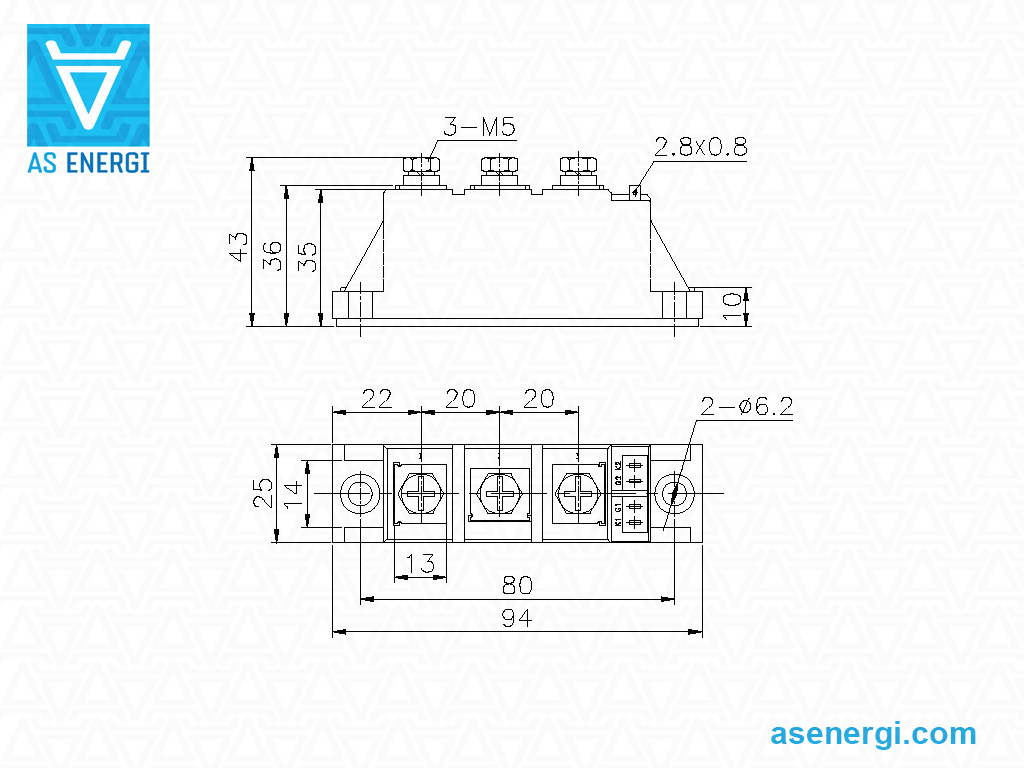

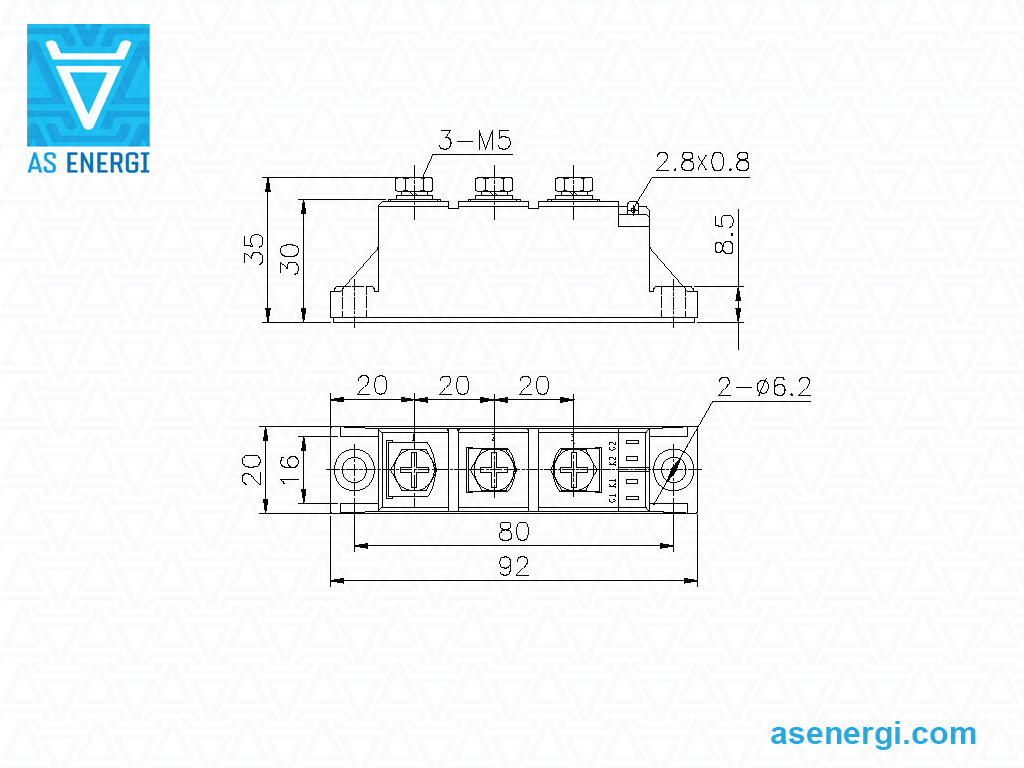

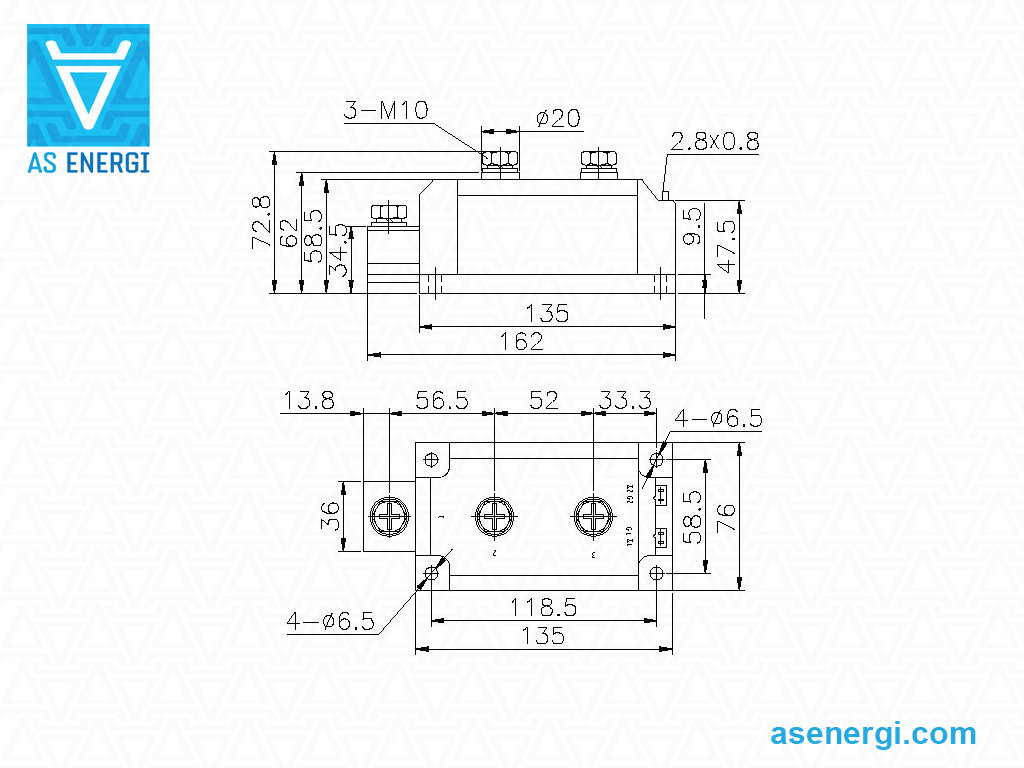

Güç tristör modülleri, farklı üreticilerin modüllerinin değiştirilebilirliğini kolaylaştıran ve cihazın mevcut ekipmana kolayca entegre edilmesini sağlayan standart endüstriyel gövde boyutlarında üretilmektedir.

Güçlü modüller üç farklı dahili bileşen tasarımı ile sunulmaktadır: lehimli yapı – temas lehim katmanları ile sağlanır; gümrüklü i̇nşaat – çiplerin üst elektrodu ile DBC'ler arasındaki bağlantı bağ telleri ile gerçekleştirilir; basınç temaslı yapı – temas basınçla sağlanır, lehimsiz montaj.

Modüler yapıdaki cihazlarda, iç elemanlar metal tabanlarından elektriksel olarak izole edilmiştir, bu da birkaç cihazın tek bir ısı emici üzerine yerleştirilmesine ve kompakt montajlar oluşturulmasına olanak tanır.

Modüller çeşitli şekillerde mevcuttur çift ve tek cihaz topolojileri neredeyse tüm faz kontrolü veya doğrultucu uygulamaları için. Dahili bağlantıların topolojisi:

Yarım köprü Ortak katot Ortak anot Tek tristör
Yarım köprü
(ortak anot-katot)		 Ortak katot Ortak anot Tek tristör

Tristör modülü, bir kapı akımına bir darbe akımı uygulayarak açılır. Ancak, mandal tipi bir yarı iletken olduğu için, tristör yalnızca sürekli bir akım (tutma akımı) ayarlanan bir seviyeye ulaştığında açılır.

Bir DC devresinde kapatmak için, kapı akımı tutma akımının altına düşürülmeli veya bir komütasyon devresi kullanılarak ters voltaj uygulanmalıdır. Bir AC devresinde, darbe akımı her pozitif olduğunda kapı akımına uygulanmalıdır, çünkü kapı akımı tutma akımının altına düşer ve akım değiştiğinde tristör kapanır.

Tristör modülleri çeşitli güç tesisatlarında kullanılır - güç ve kontrol üniteleri, güç regülatörleri, AC regülatörleri, invertörler, motor yol vericileri ve kontrolleri, yüksek fırınların veya kimyasal proseslerin sıcaklık kontrolörleri, kaynak ekipmanları, ayrıca düşük voltajlı yumuşak yol vericiler ve genel amaçlı güç kaynakları.

Ayrıca makalelere bakınız: Faz Kontrol Tristörleri (PCT), Hızlı Tristörler, Hızlı Anahtarlamalı Tristörler - Seriye Genel Bakış.
