AS ENERGITristör ve doğrultucu diyot için Su Soğutma Soğutucu SS serisi
Su Soğutma Soğutucu SS serisi Disk tasarımındaki güç SCR tristörlerini ve diyotları çalışmaları sırasında soğutmak için.
Özellikler: disk cihazı su soğutması; yüksek verimli ısı transferi su yolu tasarımı; düşük termal direnç; çoklu yapılar ve kurulum modları.
Su soğutma soğutucuları için teknik pasaport
Kurulum önerileri.
Şekilde gösterildiği gibi, katot tarafı cihazın saplama tarafına doğru.
Cihazın mesa ısı emiciye tam ve eş merkezli olarak paralel olduğundan emin olun.
Basınç eşit olmalıdır, basınç mesa boyutuna göre hesaplanabilir.
Üç sabitleme somunu öncelikle kelebek yayı sıkmalı ve düzleştirmelidir.
Montaj sırasında, her bir tristör / diyot paketi tipine özgü gerekli sıkıştırma kuvveti sağlanmalıdır.
Su Soğutma Soğutucu Çeşitleri: SS11, SS12, SS13, SS14, SS15, SS16, SS24, SS25 - tek cihaz için tek borulu su soğutma soğutucu; SS11BL, SS12BL, SS13BL, SS14BL, SS15BL, SS16BL, SS24BL, SS25BL - çift cihaz için çift borulu su soğutma soğutucu.
Su soğutmalı ısı emicinin (radyatör) özellikleri ve parametreleri, boyutları, çizimleri aşağıda listelenmiştir.
Firmamız su soğutma soğutucu SS serisi için satın alma tarihinden itibaren 2 yıl kalite garantisi vermektedir. Soğutucuları tedarik ederken, gerekirse teknik pasaport sağlıyoruz.
Su soğutma soğutucu SS serisinin nihai fiyatı miktara, teslimat koşullarına, üreticiye, menşe ülkeye ve ödeme şekline bağlıdır.
Tristörler ve doğrultucu diyotlar için SS serisi Su Soğutma Soğutucusunun genel özellikleri
| Soğutucu | Plaka yüzey çapı | Uygulanabilir vaka | Montaj kuvveti | Termal direnç | Uygulanabilir SCR | |
| Plaka yüzeyi | Max O.D. case | kN | °C/W | |||
| SS11, SS11BL | Ø23, Ø27 | Ø24-Ø27 | ≤ Ø40 | 3.3-20 | 0.026 | 200A - 800A |
| SS12, SS12BL | Ø32-Ø41 | Ø32-Ø41 | ≤ Ø66 | 5.5-25 | 0.018 | 200A - 800A |
| SS13, SS13BL | Ø68 | Ø40-Ø65 | ≤ Ø90 | 15-34 | 0.015 | 500A - 2500A |
| SS14, SS14BL | Ø84 | Ø50-Ø73 | ≤ Ø110 | 18-47 | 0.013 | 800A - 2500A |
| SS15, SS15BL | Ø100 | Ø73-Ø100 | ≤ Ø160 | 60-70 | 0.011 | 2000A - 3000A |
| SS16, SS16BL | Ø108 | Ø73-Ø100 | ≤ Ø200 | 60-100 | 0.008 | 3000A - 6500A |
| SS24, SS24BL | Ø84 | Ø50-Ø84 | ≤ Ø110 | 18-70 | 0.010 | 1000A - 2500A |
| SS25, SS25BL | Ø100 | Ø70-Ø100 | ≤ Ø160 | 60-100 | 0.008 | 2500A - 5000A |
SS11, SS11BL, SS12, SS12BL Su Soğutma Soğutucu Özellikleri
| Tip | Yüzey çapı | Uygulanabilir kasa yüzeyi | Montaj kuvveti P | Termal direnç | Soğutucu ağırlığı | Uygulama | ||
| Plaka yüzeyi | Yükseltilmiş yüzey | Yükseltilmiş yüzey | Plaka yüzeyi | kN | °C/W | kg | ||
| SS11, SS11BL | Ø45 | Ø23, Ø27 | Ø19-Ø40 | Ø24-Ø27 | 3.3-20 | 0.026 | ≥ 0.7 | 200-800A cihazlar, su akışı ≥ 4L/Min |
| SS12, SS12BL | Ø55 | Ø32, Ø37, Ø41 | Ø34-Ø40 | Ø32-Ø41 | 5.5-25 | 0.018 | ≥ 1.1 | |

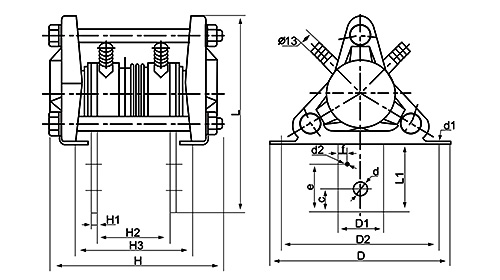

SS11, SS12 Tek cihaz için Monopipe Su Soğutma Soğutucu
| Tip | Anahat boyutu | Ark gücü kurşun boyutu | Montaj boyutu | ||||||||||||
| L | D | H | L1 | H1 | D1 | D2 | H2 | H3 | d | d1 | d2 | c | e | f | |
| SS11 | 140 | 135 | 145 | 53 | 4 | 30 | 112 | 64 | 105 | 2-Ø9 | 9x14 | M3 | 20 | 35 | 6 |
| SS12 | 190 | 160 | 152 | 78 | 5 | 40 | 140 | 64 | 105 | 2-Ø13 | 11x14 | M3 | 20 | 65 | 8 |
 |
|||||||||||||||

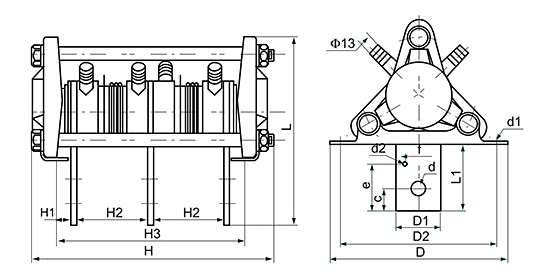

SS11BL, SS12BL Doublepipe Çift cihazlar için Su Soğutma Soğutucusu
| Tip | Anahat boyutu | Ark gücü kurşun boyutu | Montaj boyutu | ||||||||||||
| L | D | H | L1 | H1 | D1 | D2 | H2 | H3 | d | d1 | d2 | c | e | f | |
| SS11BL | 140 | 135 | 215 | 53 | 4 | 30 | 112 | 64 | 173 | 3-Ø9 | 9x14 | M3 | 20 | 35 | 6 |
| SS12BL | 190 | 160 | 220 | 78 | 5 | 40 | 140 | 64 | 174 | 3-Ø13 | 11x14 | M3 | 20 | 65 | 8 |
 |
|||||||||||||||
SS13, SS13BL, SS14, SS14BL Su Soğutma Soğutucu Özellikleri
| Tip | Yüzey çapı | Uygulanabilir kasa yüzeyi | Montaj kuvveti P | Termal direnç | Soğutucu ağırlığı | Uygulama |
| mm | mm | kN | °C/W | kg | ||
| SS13, SS13BL | Ø68 | Ø40-Ø65 | 15-34 | 0.015 | ≥ 1.7 | 500-2000A cihazlar, su akışı ≥ 6L/Min. 1500-2500A cihazlar, su akışı ≥ 7L/Min. |
| SS14, SS14BL | Ø84 | Ø50-Ø73 | 18-47 | 0.013 | ≥ 2.2 |

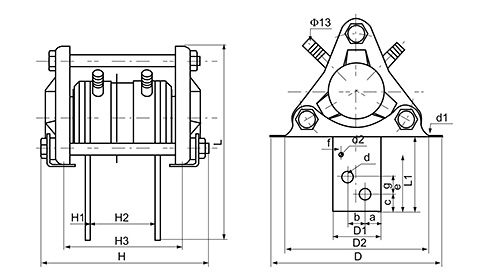

SS13, SS14 Tek cihaz için Monopipe Su Soğutma Soğutucu
| Tip | Anahat boyutu | Ark gücü kurşun boyutu | Montaj boyutu | |||||||||||||||
| L | D | H | L1 | H1 | D1 | D2 | H2 | H3 | d | d1 | d2 | a | b | c | e | f | g | |
| SS13 | 190 | 160 | 152 | 78 | 6 | 50 | 140 | 64 | 105 | 4-Ø13 | 11x13 | M3 | 15 | 20 | 15 | 65 | 8 | 20 |
| SS14 | 220 | 195 | 188 | 85 | 6 | 55 | 165 | 74 | 130 | 4-Ø13 | 11x13 | M3 | 17.5 | 20 | 20 | 65 | 10 | 20 |
 |
||||||||||||||||||

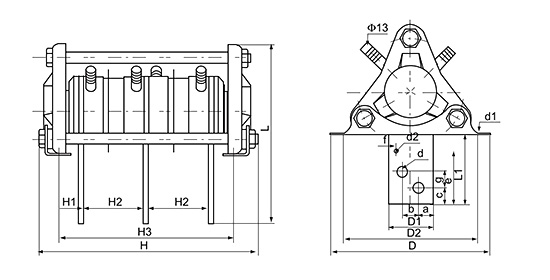

SS13BL, SS14BL Doublepipe Çift cihazlar için Su Soğutma Soğutucusu
| Tip | Anahat boyutu | Ark gücü kurşun boyutu | Montaj boyutu | |||||||||||||||
| L | D | H | L1 | H1 | D1 | D2 | H2 | H3 | d | d1 | d2 | a | b | c | e | f | g | |
| SS13BL | 190 | 160 | 220 | 78 | 6 | 50 | 140 | 64 | 172 | 6-Ø13 | 11x13 | M3 | 15 | 20 | 15 | 65 | 8 | 20 |
| SS14BL | 220 | 195 | 268 | 85 | 6 | 55 | 165 | 74 | 210 | 6-Ø13 | 11x13 | M3 | 17.5 | 20 | 20 | 65 | 10 | 20 |
 |
||||||||||||||||||
SS15, SS15BL Su Soğutma Soğutucu Özellikleri
| Tip | Yüzey çapı | Uygulanabilir kasa yüzeyi | Montaj kuvveti P | Termal direnç | Soğutucu ağırlığı | Uygulama |
| mm | mm | kN | °C/W | kg | ||
| SS15, SS15BL | Ø100 | Ø73-Ø100 | 60-70 | 0.011 | ≥ 5.0 | 2000-3000A cihazlar, su akışı ≥ 8L/Min |

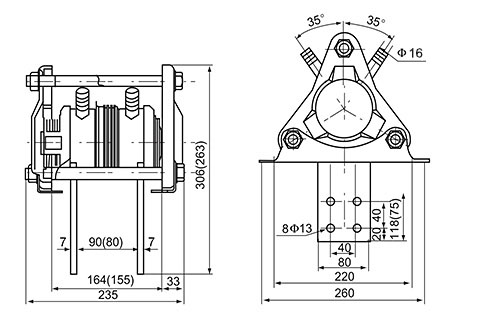

SS15 Tek cihaz için Monopipe Su Soğutma Soğutucu
| Tip | Anahat boyutu | Ark gücü kurşun boyutu | Montaj boyutu | |||||||||||||||
| L | D | H | L1 | H1 | D1 | D2 | H2 | H3 | d | d1 | a | b | c | g | ||||
| SS15 | 306 | 260 | 235 | 118 | 7 | 80 | 220 | 90 | 164 | 8-Ø13 | 11x13 | 20 | 40 | 20 | 40 | |||
 |
||||||||||||||||||

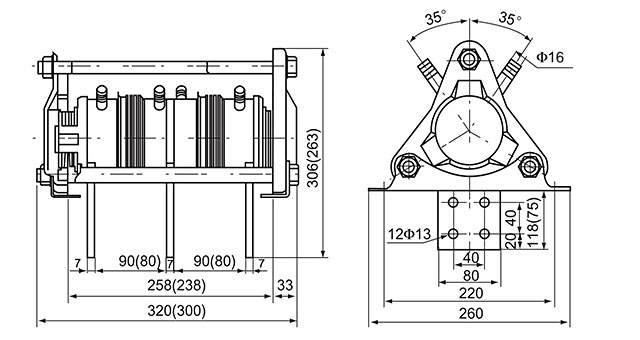

SS15BL Doublepipe Çift cihazlar için Su Soğutma Soğutucusu
| Tip | Anahat boyutu | Ark gücü kurşun boyutu | Montaj boyutu | |||||||||||||||
| L | D | H | L1 | H1 | D1 | D2 | H2 | H3 | d | d1 | a | b | c | g | ||||
| SS15BL | 306 | 260 | 320 | 118 | 7 | 80 | 220 | 90 | 258 | 12-Ø13 | 11x13 | 20 | 40 | 20 | 40 | |||
 |
||||||||||||||||||
SS16, SS16BL Su Soğutma Soğutucu Özellikleri
| Tip | Yüzey çapı | Uygulanabilir kasa yüzeyi | Montaj kuvveti P | Termal direnç | Soğutucu ağırlığı | Uygulama |
| mm | mm | kN | °C/W | kg | ||
| SS16, SS16BL | Ø108 | Ø73-Ø100 | 60-100 | 0.008 | ≥ 8.0 | 3000-6500A cihazlar, su akışı ≥ 8L/Min |

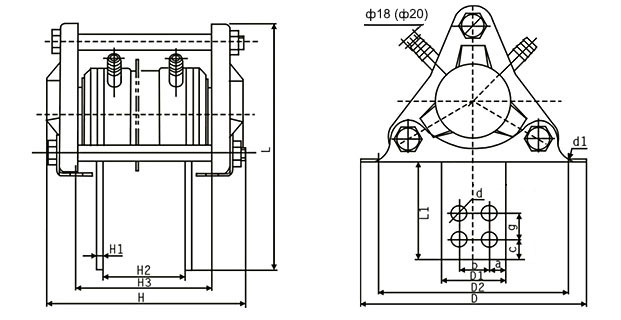

SS16 Tek cihaz için Monopipe Su Soğutma Soğutucu
| Tip | Anahat boyutu | Ark gücü kurşun boyutu | Montaj boyutu | |||||||||||||||
| L | D | H | L1 | H1 | D1 | D2 | H2 | H3 | d | d1 | a | b | c | g | ||||
| SS16 | 356 | 310 | 270 | 125 | 10 | 100 | 260 | 94 | 200 | 8-Ø13 | 11x13 | 25 | 50 | 25 | 50 | |||
 |
||||||||||||||||||

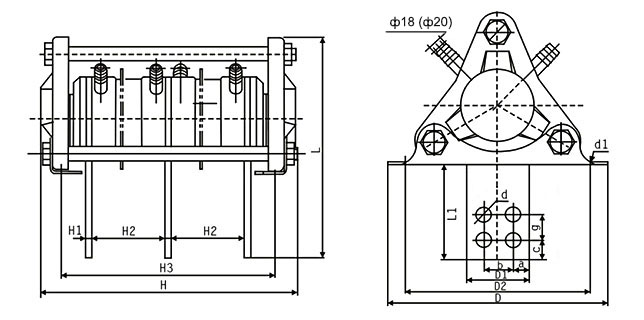

SS16BL Doublepipe Water Cooling Heatsink for double device
| Tip | Anahat boyutu | Ark gücü kurşun boyutu | Montaj boyutu | |||||||||||||||
| L | D | H | L1 | H1 | D1 | D2 | H2 | H3 | d | d1 | a | b | c | g | ||||
| SS16BL | 356 | 310 | 380 | 125 | 10 | 100 | 260 | 94 | 310 | 12-Ø13 | 11x13 | 25 | 50 | 25 | 50 | |||
 |
||||||||||||||||||
SS24, SS25 – geliştirilmiş türleri SS14, SS15 Seri Su Soğutma Soğutucu
| Tip | Yüzey çapı | Uygulanabilir kasa yüzeyi | Montaj kuvveti P | Termal direnç | Uygulama |
| mm | mm | kN | °C/W | ||
| SS24, SS24BL | Ø84 | Ø50-Ø84 | 18-70 | 0.010 | 1000-2500A cihazlar, su akışı ≥ 6L/Min |
| SS25, SS25BL | Ø100 | Ø70-Ø100 | 60-100 | 0.008 | 2500-5000A cihazlar, su akışı ≥ 8L/Min |

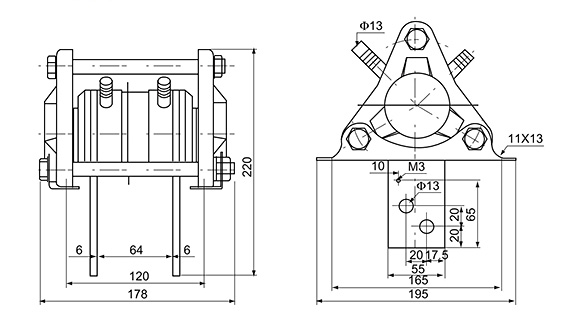

SS24 Tek cihaz için Monopipe Su Soğutma Soğutucu
 |

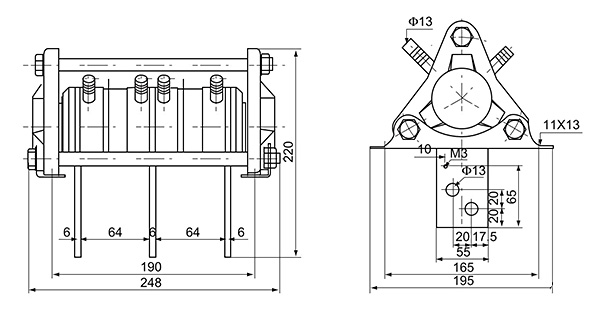

SS24BL Doublepipe Çift cihazlar için Su Soğutma Soğutucusu
 |

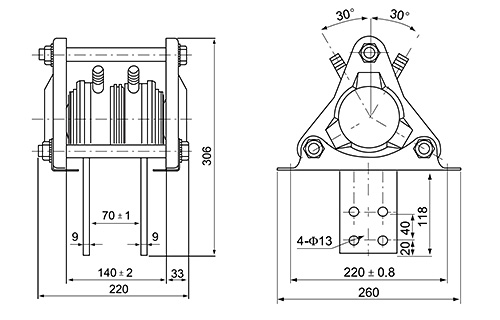

SS25 Tek cihaz için Monopipe Su Soğutma Soğutucu
 |

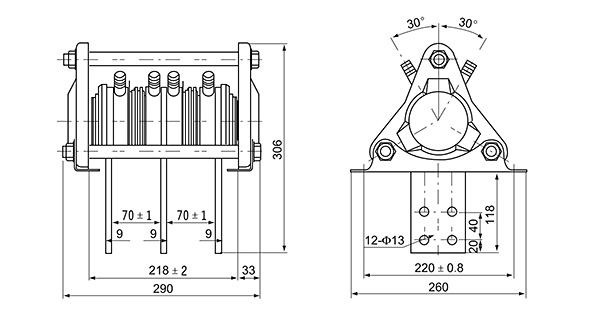

SS25BL Doublepipe Çift cihazlar için Su Soğutma Soğutucusu
 |

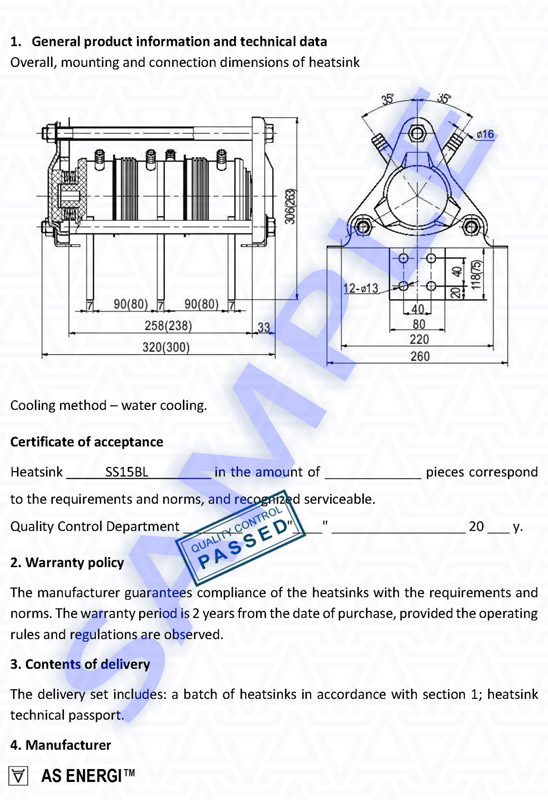

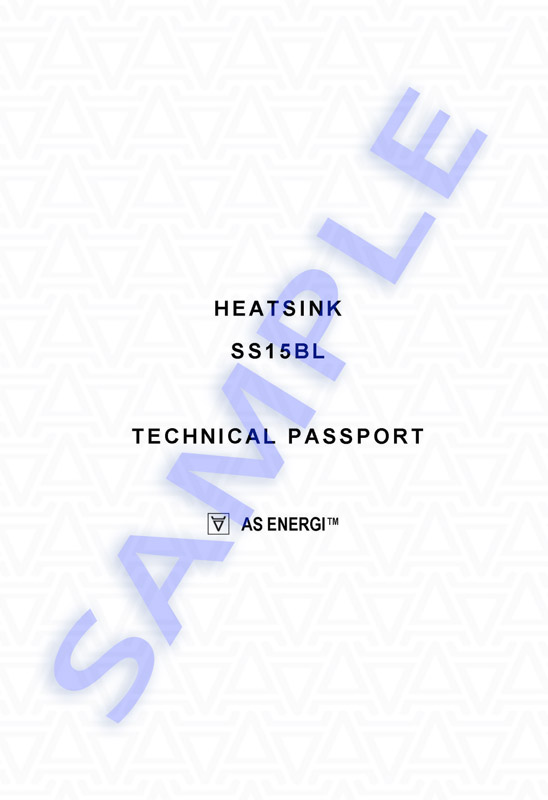

Su Soğutmalı Soğutucu SS serisi için Teknik Pasaport (örnek):
Tristörleri, diyotları, soğutucuları tedarik ederken gerekirse teknik pasaport ve uygunluk sertifikası sağlıyoruz.
Yüksek Güçlü Yarı İletkenler AS ENERGITM
Firmamız 15000A'e kadar akımlarda ve 9000V'a kadar gerilimlerde çok çeşitli güç yarı iletkenleri (güç tristörleri, modülleri, doğrultucu diyotlar, çığ, rotor ve kaynak diyotları, triyaklar vb) ve bunlara ait hava ve su soğutucularının üretimi ve satışı ile uğraşmaktadır.
Yarı iletken cihazları herhangi bir hacimde satın alabilirsiniz ve büyük lotlar sipariş ederken fiyat daha düşük olacaktır. Müşterilerimizin güvenini kazandık ve tüm dünyaya ürün tedarik ediyoruz.
Modüller, SCR Tristörler, Diyotların satın alınmasıyla ilgili sorularınız için şu adrese bir e-posta talebi gönderin:
Ve size teslimat için ticari bir teklif sunacağız.
Çok sayıda kişi için, bireysel bir fiyat sağlayacağız!!!
Taleplerinize ve teknik görevinize göre üretim tesislerimizde
ürün üretmeye açığız.
Fotoğraf Galerisi
Fotoğraf galerisi AS ENERGITM tarafından üretilen birçok farklı yarı iletken cihazı, yarı iletken çipleri ve SCR'leri, test raporlarından örnekleri gösterir.

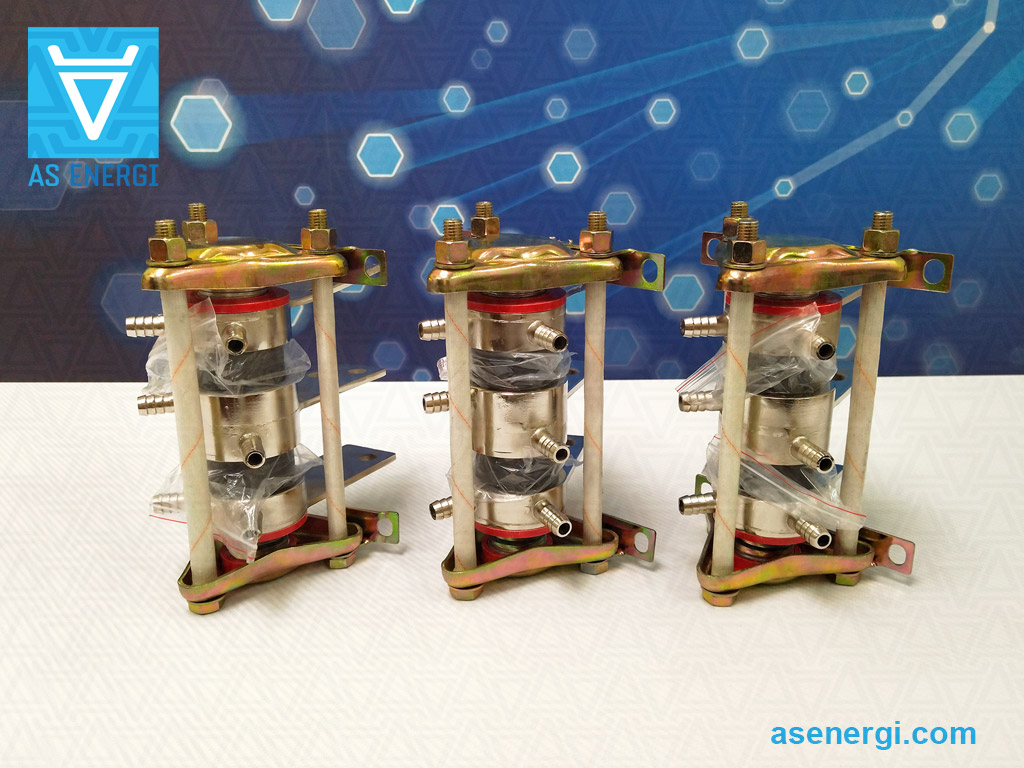

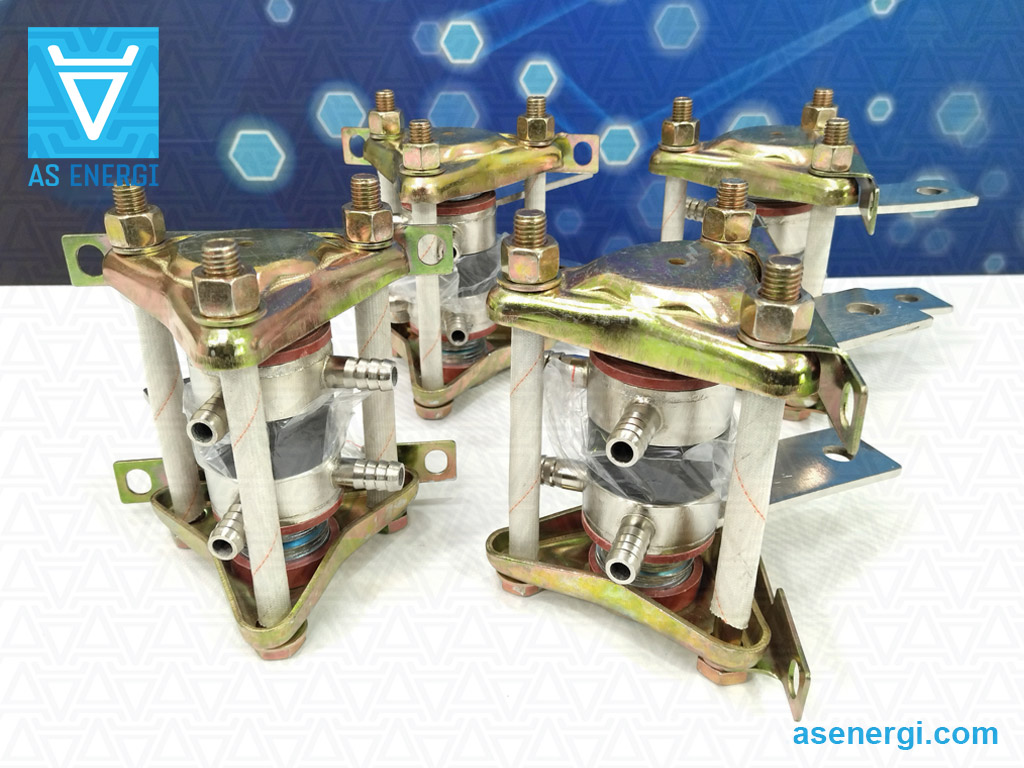

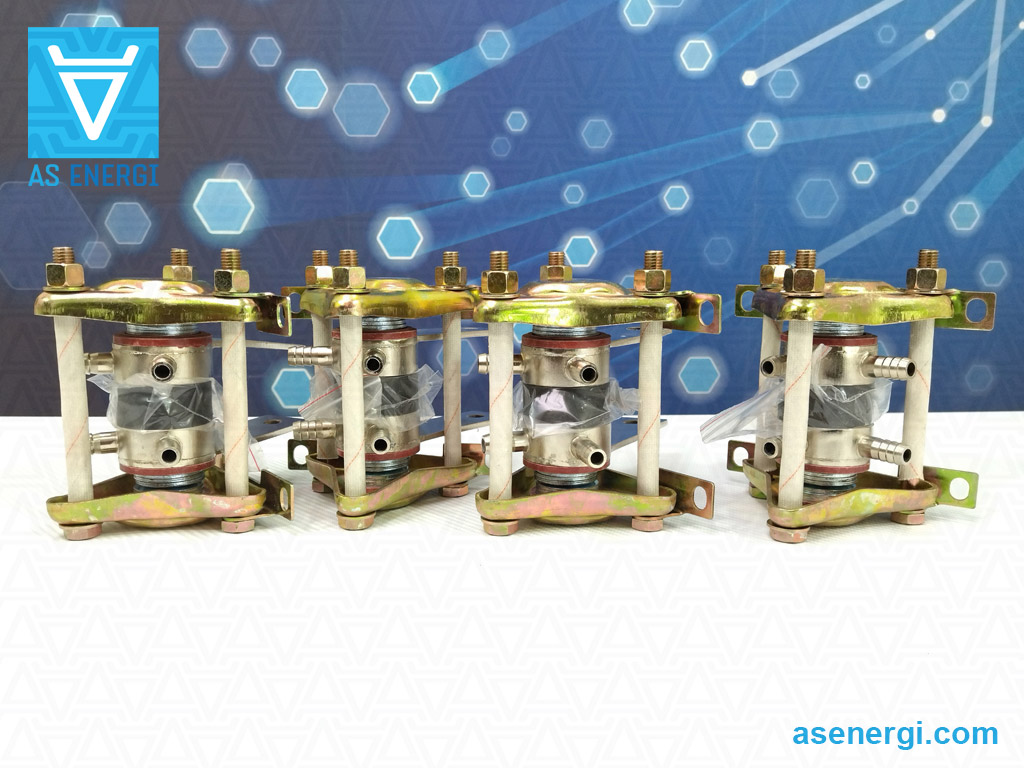

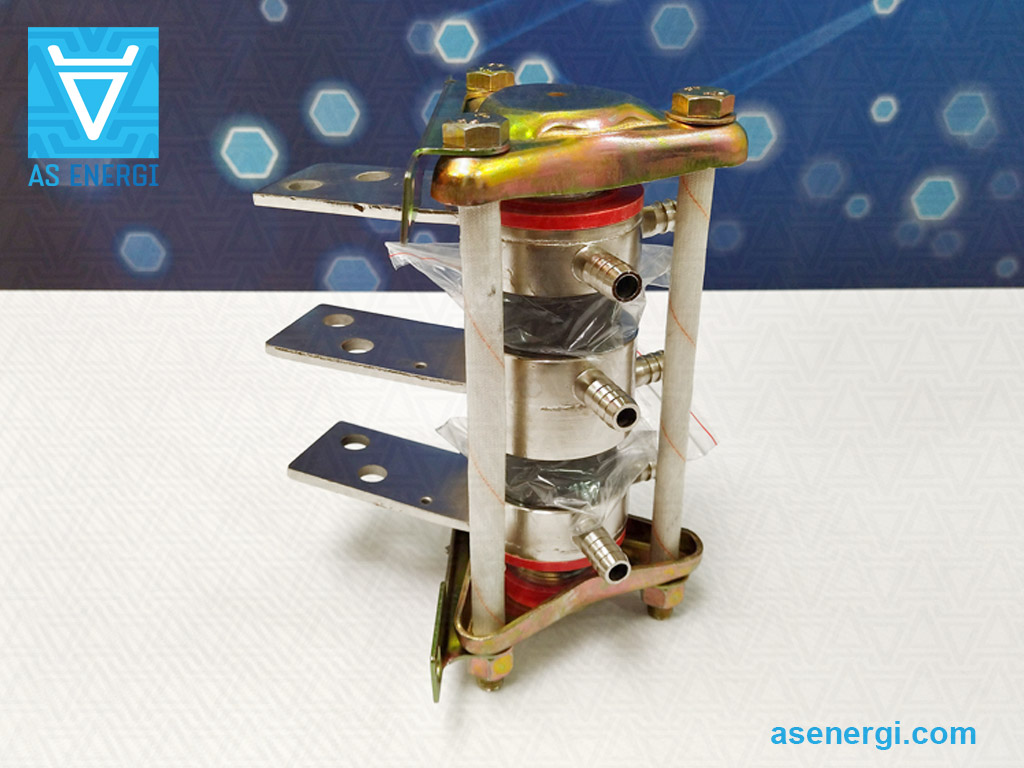

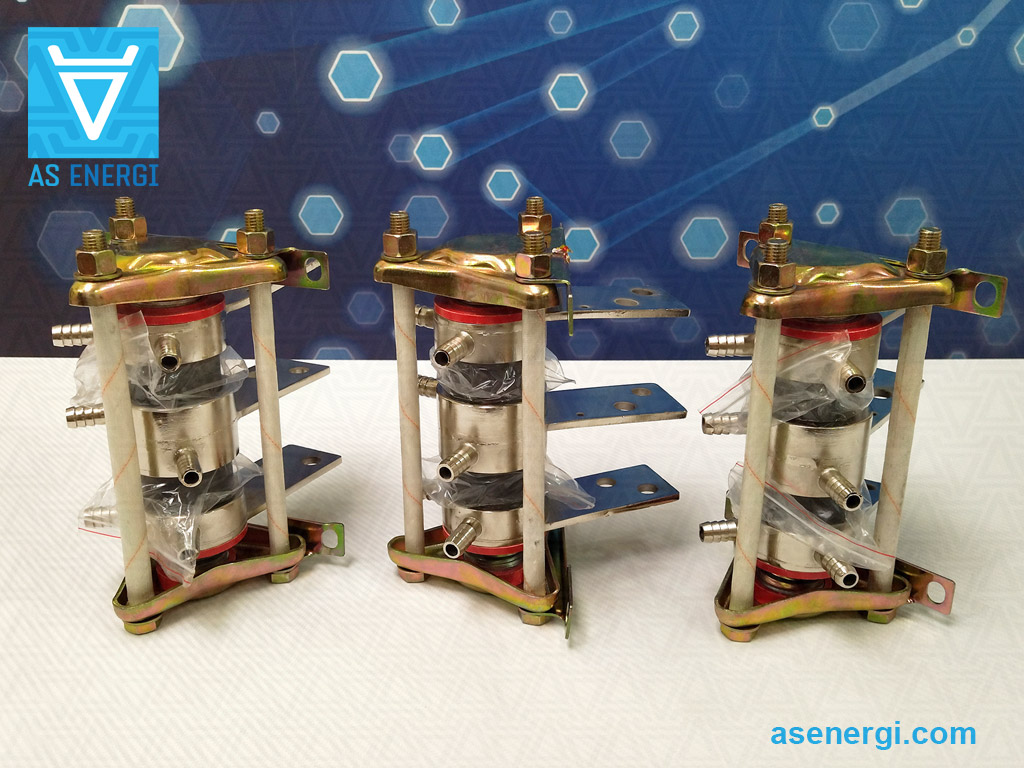

Su Soğutma Soğutucularının Fotoğrafı:
