AS ENERGIDisk tipi tristör ve doğrultucu diyot için Hava Soğutmalı Soğutucu
Hava Soğutmalı Soğutucular Çalışma sırasında tek ve çift taraflı soğutma disk tipi güç SCR tristörleri ve doğrultucu diyotlar için.
Soğutucular, yarı iletken cihazlar için aşağıdaki akımlar için kullanılır 100A için 6300A ve gerilimler VDRM/VRRM kadar 7000V.
Soğutucular disk (tablet tipi) yarı iletkenler için kullanılır ve temas yüzeyi çapı Ø19 mm için Ø100 mm.
Özellikler: doğal hava soğutma ve cebri hava soğutma; korozyona dayanıklı alüminyum alaşım; düşük termal direnç; bir montaj yuvası ile kolay kurulum; standart modeller de özelleştirilebilir.
Minimum elektrik kayıpları ve cihazların maksimum ısı dağılımı için, güç cihazı teknik özelliklerinde belirtilen uygun montaj kuvveti Fm'ye uyulmalıdır.
Hava ısı alıcılarının (soğutucular, radyatörler) kullanıldığı disk tipi SCR tristörlerin ve doğrultucu diyotların akım aralığı: 100A, 150A, 160A, 200A, 250A, 300A, 320A, 400A, 500A, 600A, 630A, 800A, 1000A, 1250A, 1500A, 1600A, 2000A, 2500A, 3000A, 3200A, 4000A, 5000A, 6000A, 6300A.
Isı alıcıları alüminyum radyatör profillerinden yapılmıştır ve farklı iklim koşullarında kullanıldığında ek koruyucu kaplama gerektirmez.
Soğutucular ile tabular tasarımlı yarı iletken cihazların (güç diyotları, tristörler) montajı, sıkıştırma cıvataları ve travers ile yapılır.
Soğutucu ve güç cihazının temas yüzeyleri düşük pürüzlülük ve düzlük sapmalarına sahip olmalıdır.
Soğutucunun, akım kontağının ve yarı iletken cihazın temas yüzeyleri monte edilmeden önce alkole (toluen, benzen, aseton) batırılmış bir bezle silinmeli ve ince bir tabaka silikon-organik ısı transfer macunu ile yağlanması tavsiye edilir (bu bir tavsiyedir ve montaj için bir ön koşul değildir).

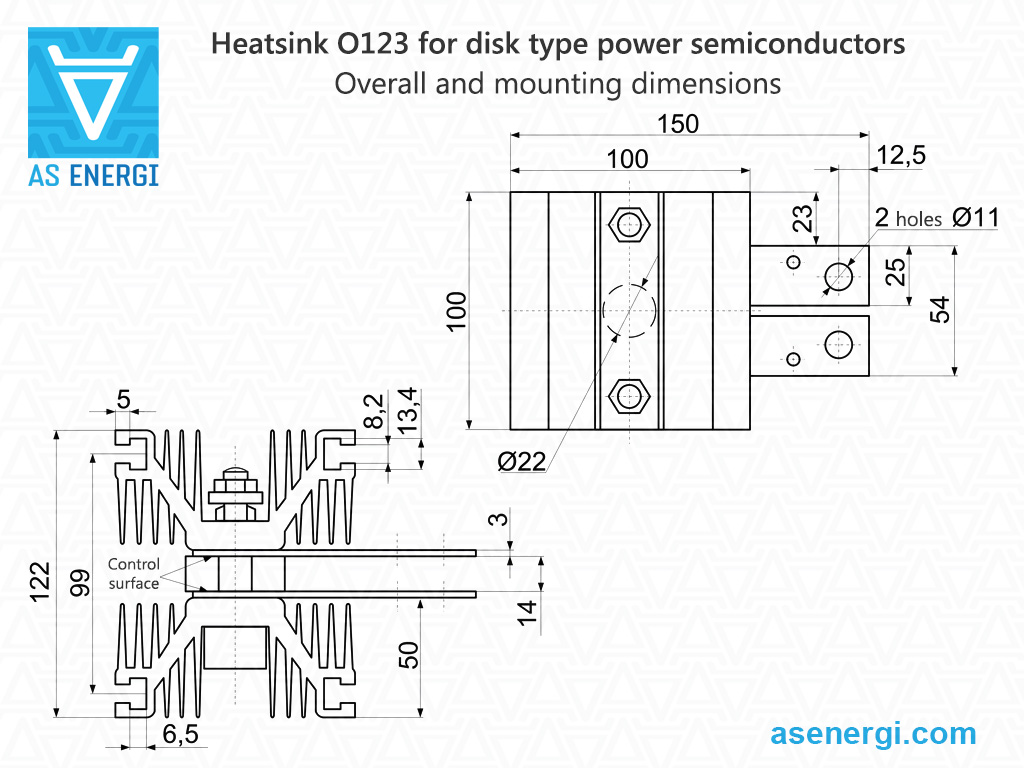

Hava soğutmalı ısı emicinin (radyatör) özellikleri ve parametreleri, boyutları, çizimleri aşağıda listelenmiştir.
Firmamız hava soğutma soğutucuları için satın alma tarihinden itibaren 2 yıl kalite garantisi vermektedir. Soğutucuları tedarik ederken, gerekirse teknik pasaport sağlıyoruz.
Hava soğutma soğutucusunun nihai fiyatı miktara, teslimat koşullarına, üreticiye, menşe ülkeye ve ödeme şekline bağlıdır.
Disk tipi güç yarı iletkenleri için Hava Soğutmalı Soğutucular
| Tip | Temas yüzeyi çapı | Doğal soğutma ile güç dağıtımı (PF) |
Termal direnç Rth(h-a) | Akış direnci. ΔPh | Montaj kuvveti Fm, max | Soğutma yüzey alanı | Ağırlık | Anahatlar, boyutlar B×L×H | Akım için cihazlar için geçerlidir | |
| doğal soğutma | cebri soğutma (hava akışı Vcfh=6 m/s) | |||||||||
| mm | W | °C/W | °C/W | Pa | kN | cm2 | kg | mm | ||
O123 |
Ø22 | 120 | 0.710 | 0.212 | 20 | 8 ± 1.5 | - | 2.0 |  150×100×122 |
100A - 500A |
O143 |

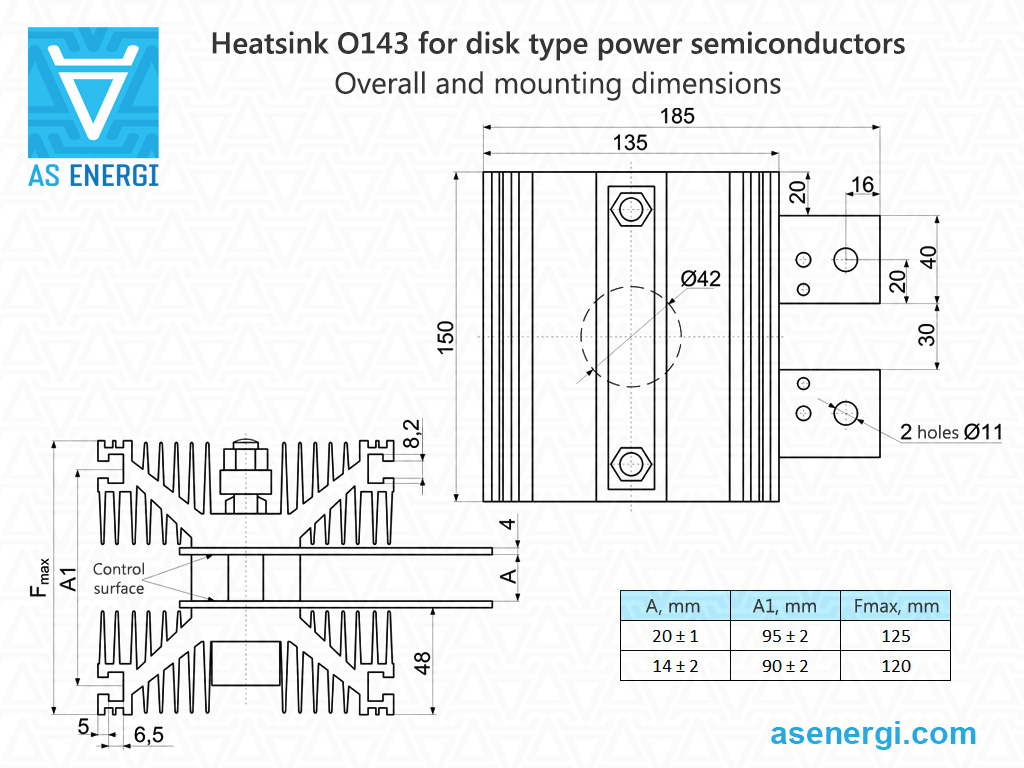

Ø42 | 120 | 0.500 | 0.125 | 30 | 15 ± 1.5 | 3656.9 | 3.0 |  185×150×125 |
200A - 2000A |

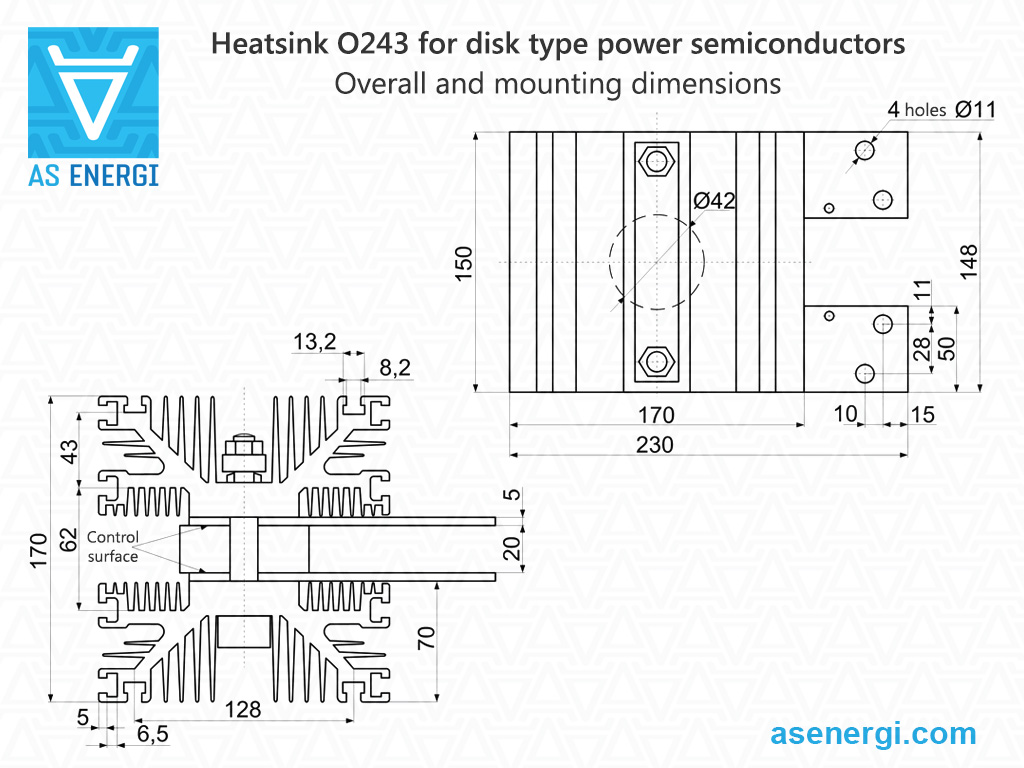

 O243 |
Ø42 | 220 | 0.280 | 0.080 | 30 | 15 ± 1.5 | 5957.2 | 5.8 |  230×150×170 |
200A - 2000A |
 O343 |
Ø42 | 220 | 0.355 | 0.100 | 30 | 15 ± 1.5 | 5957.2 | 5.3 |  230×150×150 |
200A - 2000A |
O153 |
Ø55 | 220 | 0.260 | 0.075 | 30 | 26 ± 2 | 5957.2 | 6.0 |  230×150×176 |
500A - 6300A |

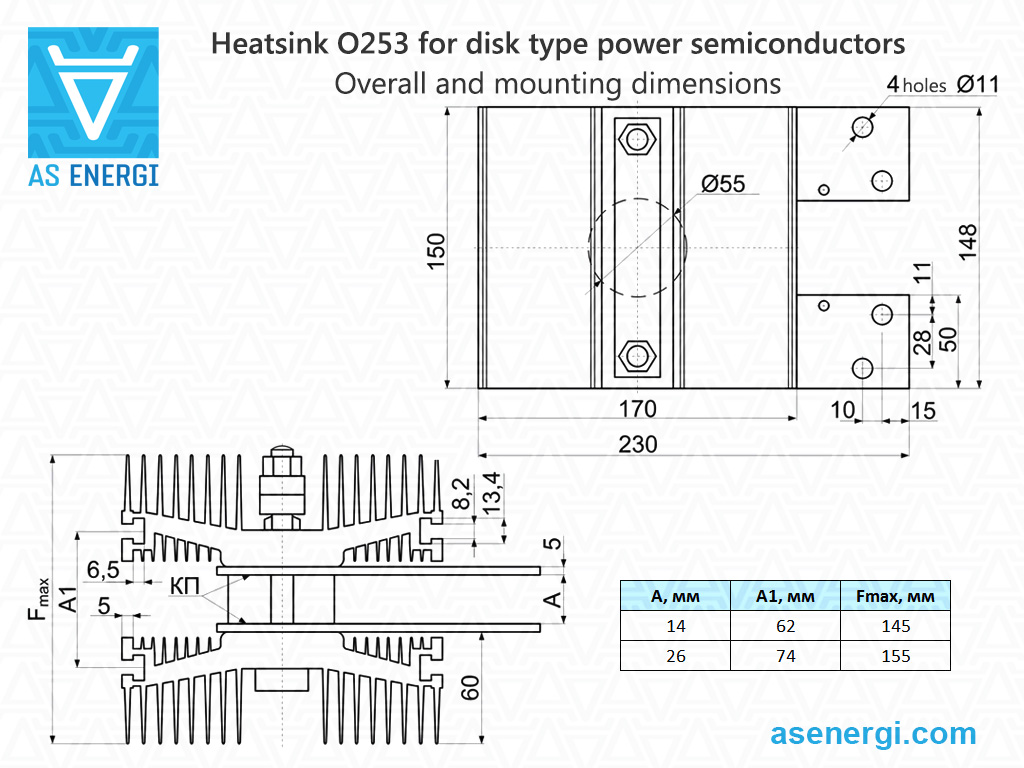

 O253 |
Ø55 | 220 | 0.355 | 0.100 | 30 | 26 ± 2 | 5957.2 | 5.5 |  230×150×156 |
500A - 6300A |

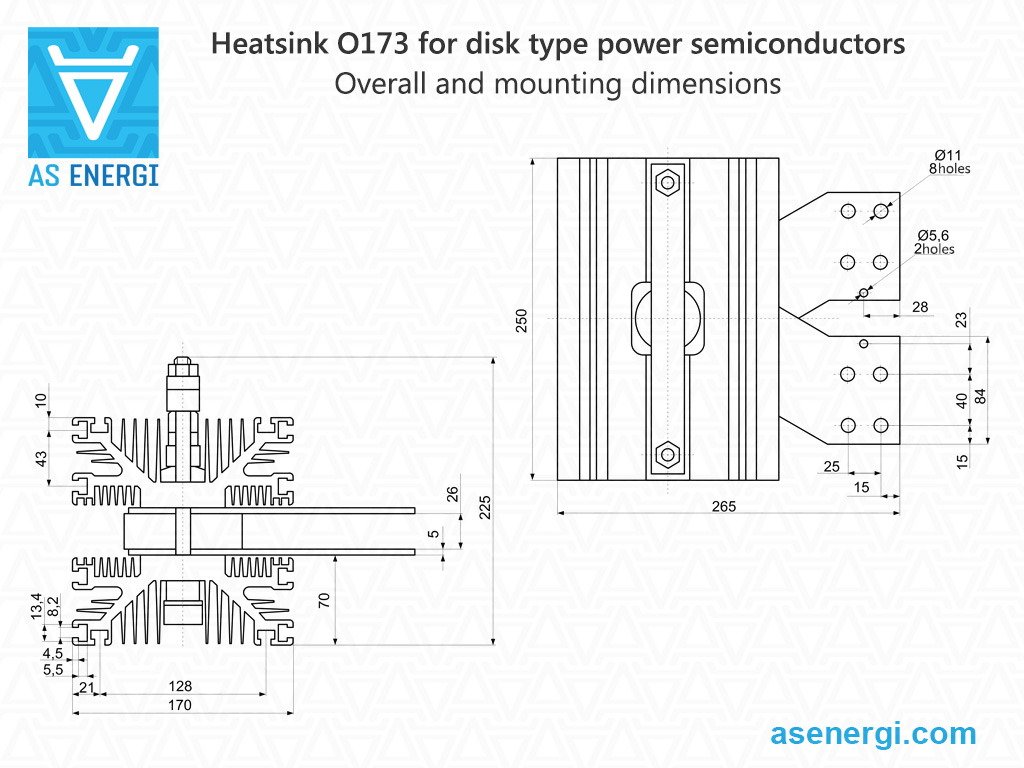

 O173 |
Ø76 | 400 | 0.195 | 0.060 | 35 | 50 ± 10 | - | 12 |  265×250×225 |
1000A - 6300A |
 O273 |
Ø76 | 500 | 0.166 | 0.047 | 40 | 50 ± 10 | - | 13 |  280×250×195 |
1000A - 6300A |
 O193 |

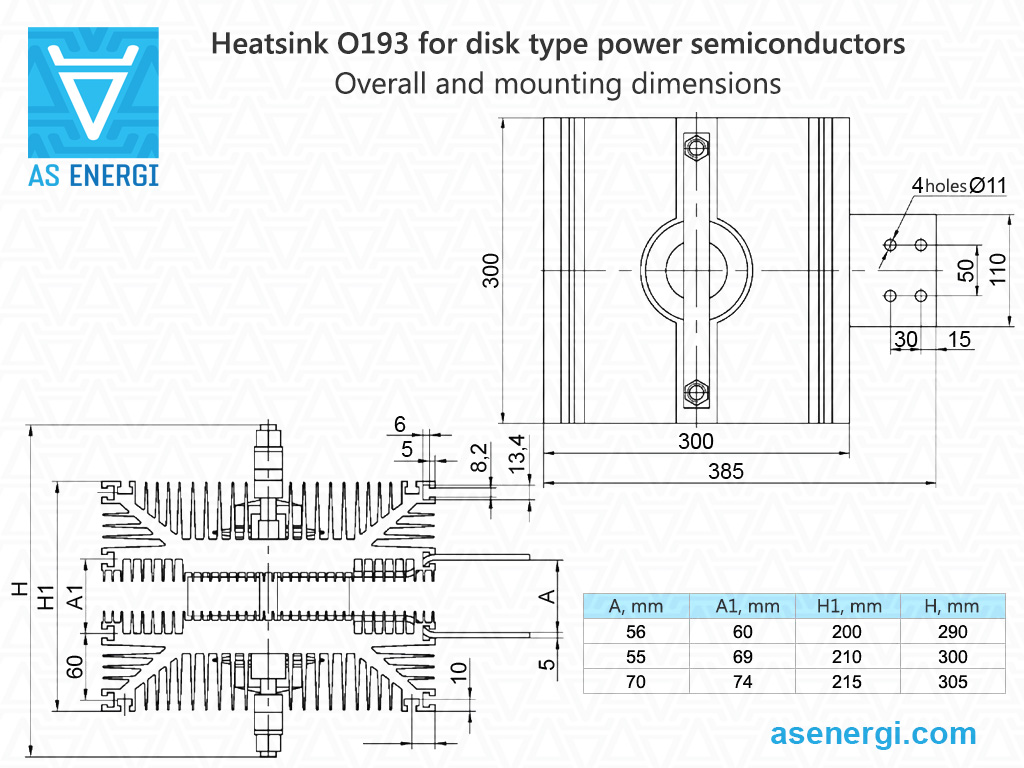

Ø100 | 650 | 0.107 | 0.030 | 50 | 80 ± 10 | - | 28 |  385×300×305 |
1600A - 6300A |
Disk tipi yarı iletkenler için hava soğutmalı soğutucu uygulaması
| Tip | Temas yüzeyi çapı | Uygulanan cihaz muhafazası | Akım için cihazlar için geçerlidir | Uygulama paket tipi |
Uygulama diyot, tristör tipi |
|
| сtemas yüzeyi | dış çap | |||||
| O123 | Ø22 | Ø19-Ø22 | Ø42 | 100A - 500A | PD21, PD22, PD23, PT21, PT21-1, PT23 | DL123, T123, T223, T323, TFI323 |
| O143 | Ø42 | Ø25-Ø38 | Ø42-Ø60 | 200A - 2000A | PD32, PD42, PD43, PD44, PT31, PT32, PT41, PT42, PT43, D.B1, D.B2, D.C2, T.B2, T.B3, T.C1, T.C2, T.C3 | D133, D233, D143, D243, T133, T233, T333, T433, T933, TF133, TF233, TF333, TF433, TF833, TF933, TFI133, TFI233, TFI333, TFI433, TFI533, TFI833, TFI933, T143, T243, T343, T443, T643, T743, TF143, TF243, TF343, TF943, TFI143, TFI243, TFI343, TFI443, TFI543, TFI643 |
| O243 | Ø42 | Ø25-Ø38 | Ø42-Ø60 | 200A - 2000A | PD32, PD42, PD43, PD44, PT31, PT32, PT41, PT42, PT43, D.B1, D.B2, D.C2, T.B2, T.B3, T.C1, T.C2, T.C3 | D133, D233, D143, D243, T133, T233, T333, T433, T933, TF133, TF233, TF333, TF433, TF833, TF933, TFI133, TFI233, TFI333, TFI433, TFI533, TFI833, TFI933, T143, T243, T343, T443, T643, T743, TF143, TF243, TF343, TF943, TFI143, TFI243, TFI343, TFI443, TFI543, TFI643 |
| O343 | Ø42 | Ø25-Ø38 | Ø42-Ø60 | 200A - 2000A | PD32, PD42, PD43, PD44, PT31, PT32, PT41, PT42, PT43, D.B1, D.B2, D.C2, T.B2, T.B3, T.C1, T.C2, T.C3 | D133, D233, D143, D243, T133, T233, T333, T433, T933, TF133, TF233, TF333, TF433, TF833, TF933, TFI133, TFI233, TFI333, TFI433, TFI533, TFI833, TFI933, T143, T243, T343, T443, T643, T743, TF143, TF243, TF343, TF943, TFI143, TFI243, TFI343, TFI443, TFI543, TFI643 |
| O153 | Ø55 | Ø42-Ø51 | Ø60-Ø75 | 500A - 6300A | PD50, PD53, PD54, PT51, PT53, PT53-1, PT54, PTO54, D.D2, T.D1, T.D2, T.D5 | D153, D253, DL153, T153, T253, T353, T453, T553, T653, T753, T853, T953, TF153, TF253, TF453, TF553, TF953, TFI153, TFI253, TFI353, TFI453, TL253 |
| O253 | Ø55 | Ø42-Ø51 | Ø60-Ø75 | 500A - 6300A | PD50, PD53, PD54, PT51, PT53, PT53-1, PT54, PTO54, D.D2, T.D1, T.D2, T.D5 | D153, D253, DL153, T153, T253, T353, T453, T553, T653, T753, T853, T953, TF153, TF253, TF453, TF553, TF953, TFI153, TFI253, TFI353, TFI453, TL253 |
| O173 | Ø76 | Ø60-Ø75 | Ø85-Ø112 | 1000A - 6300A | PD63, PD73, PT63, PT73, D.F1, D.F3, T.F1, T.F2, T.F5 | D163, D173, T163, T263, T663, TFI163, TFI263, T173, T273, T373, T673, TF173, TF273, TFI173, TFI273, TFI373, TFI473, TFI573, TFI673, TFI773, TFI873 |
| O273 | Ø76 | Ø60-Ø75 | Ø85-Ø112 | 1000A - 6300A | PD63, PD73, PT63, PT73, D.F1, D.F3, T.F1, T.F2, T.F5 | D163, D173, T163, T263, T663, TFI163, TFI263, T173, T273, T373, T673, TF173, TF273, TFI173, TFI273, TFI373, TFI473, TFI573, TFI673, TFI773, TFI873 |
| O193 | Ø100 | Ø80-Ø100 | Ø120-Ø150 | 1600A - 6300A | PD83, PD93, PT83, PT93, PT94, PTT94, PTO95, D.G1, T.H1, T.G5 | D183, D193, T183, T283, T383, T583, T683, TFI183, T193, T293, T393, T693, TFI193 |
Hava soğutma soğutucuları için Parça Numaralandırma Kılavuzu:
| O | 1 | 5 | 3 | – | 150 |
| O | – | Ürün grubu: Yarı iletkenler için soğutucular. |
| 1 | – | Soğutucu tasarım modifikasyonunun seri numarası. |
| 5 | – | Disk tipi soğutucular için temas yüzeyi çapına göre seri kodlaması. |
| 3 | – | Cihazlar için soğutucu tasarım modifikasyonunun seri numarası: 1 - çift taraflı soğutmalı disk tasarımı. |
| 150 | – | Soğutucunun uzunluğu, mm. |
Yüksek Güçlü Yarı İletkenler AS ENERGITM
Firmamız 15000A'e kadar akımlarda ve 9000V'a kadar gerilimlerde çok çeşitli güç yarı iletkenleri (güç tristörleri, modülleri, doğrultucu diyotlar, çığ, rotor ve kaynak diyotları, triyaklar vb) ve bunlara ait hava ve su soğutucularının üretimi ve satışı ile uğraşmaktadır.
Yarı iletken cihazları herhangi bir hacimde satın alabilirsiniz ve büyük lotlar sipariş ederken fiyat daha düşük olacaktır. Müşterilerimizin güvenini kazandık ve tüm dünyaya ürün tedarik ediyoruz.
Modüller, SCR Tristörler, Diyotların satın alınmasıyla ilgili sorularınız için şu adrese bir e-posta talebi gönderin:
Ve size teslimat için ticari bir teklif sunacağız.
Çok sayıda kişi için, bireysel bir fiyat sağlayacağız!!!
Taleplerinize ve teknik görevinize göre üretim tesislerimizde
ürün üretmeye açığız.
Fotoğraf Galerisi
Fotoğraf galerisi AS ENERGITM tarafından üretilen birçok farklı yarı iletken cihazı, yarı iletken çipleri ve SCR'leri, test raporlarından örnekleri gösterir.

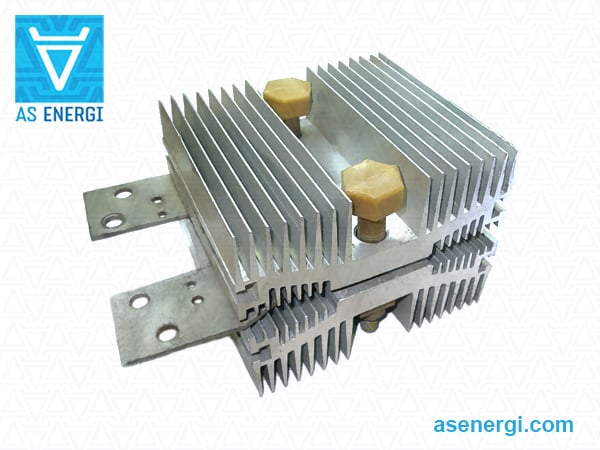

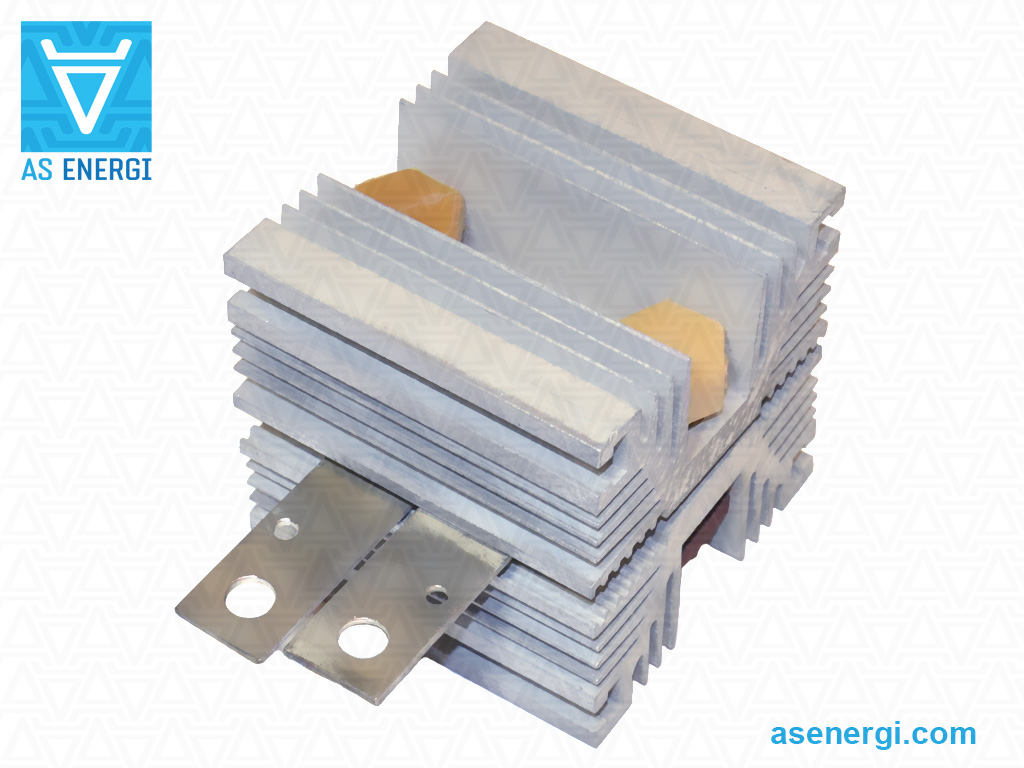

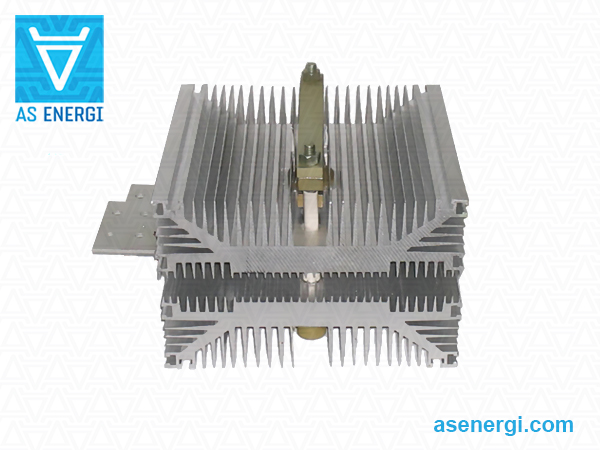

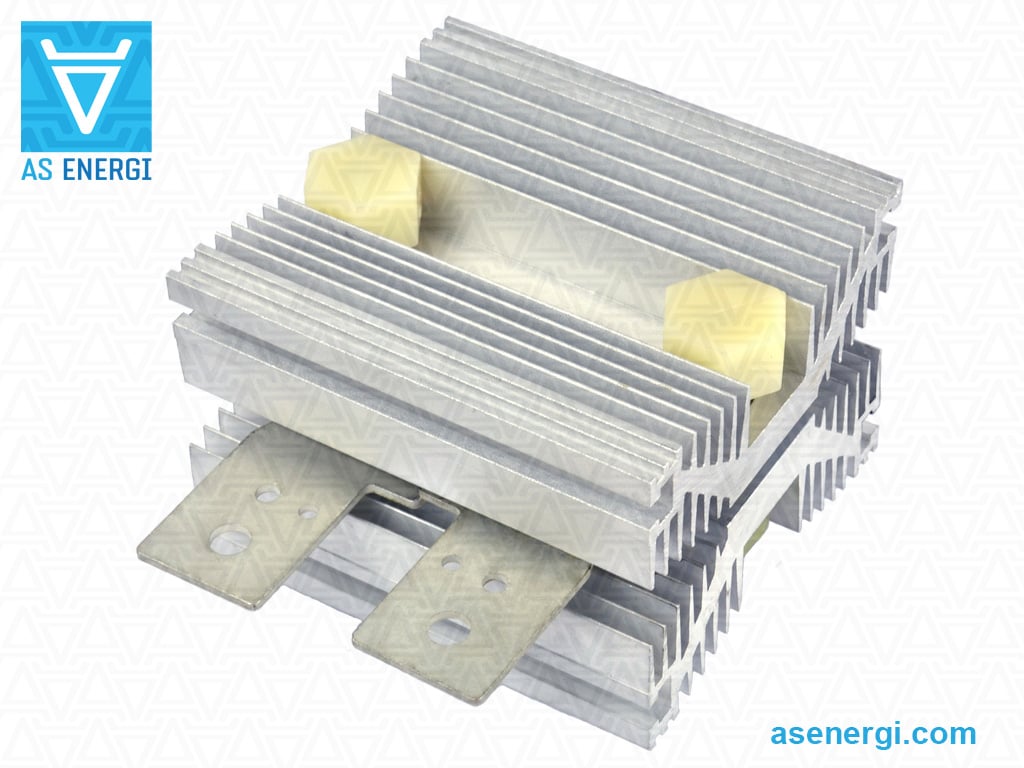

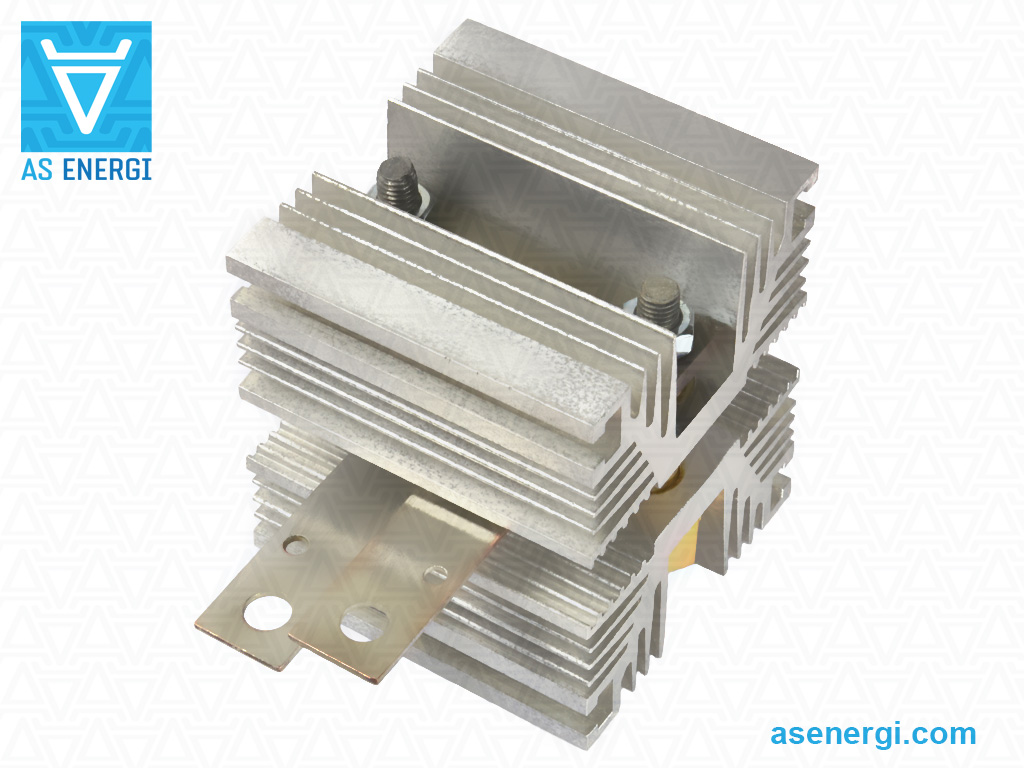

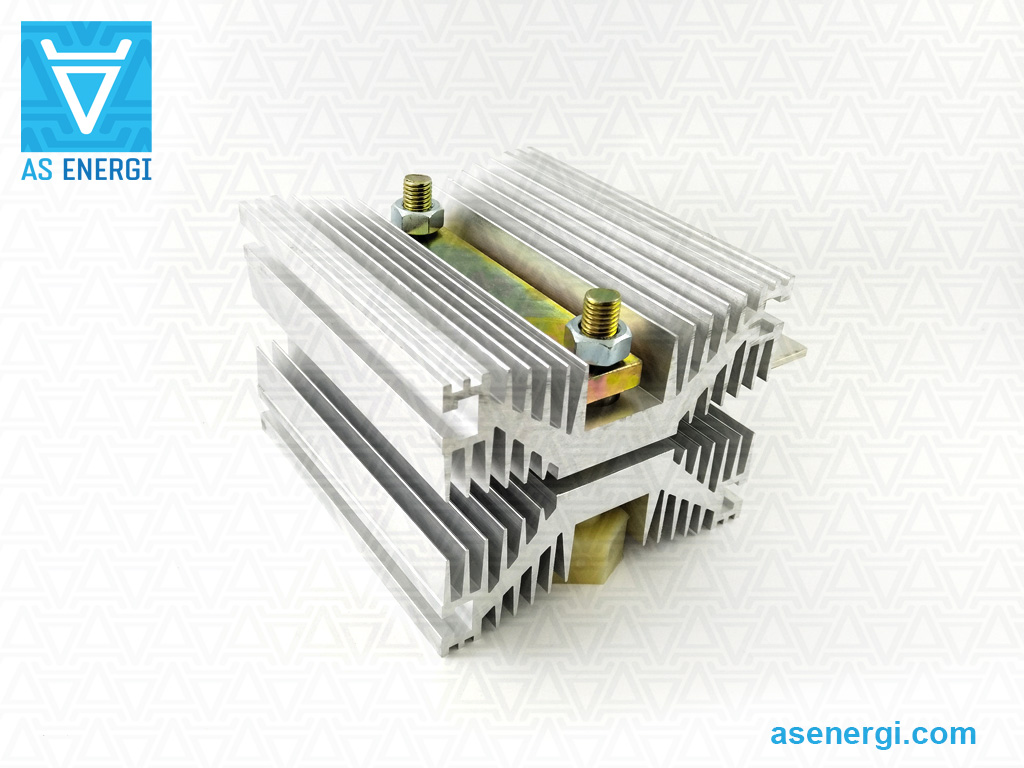

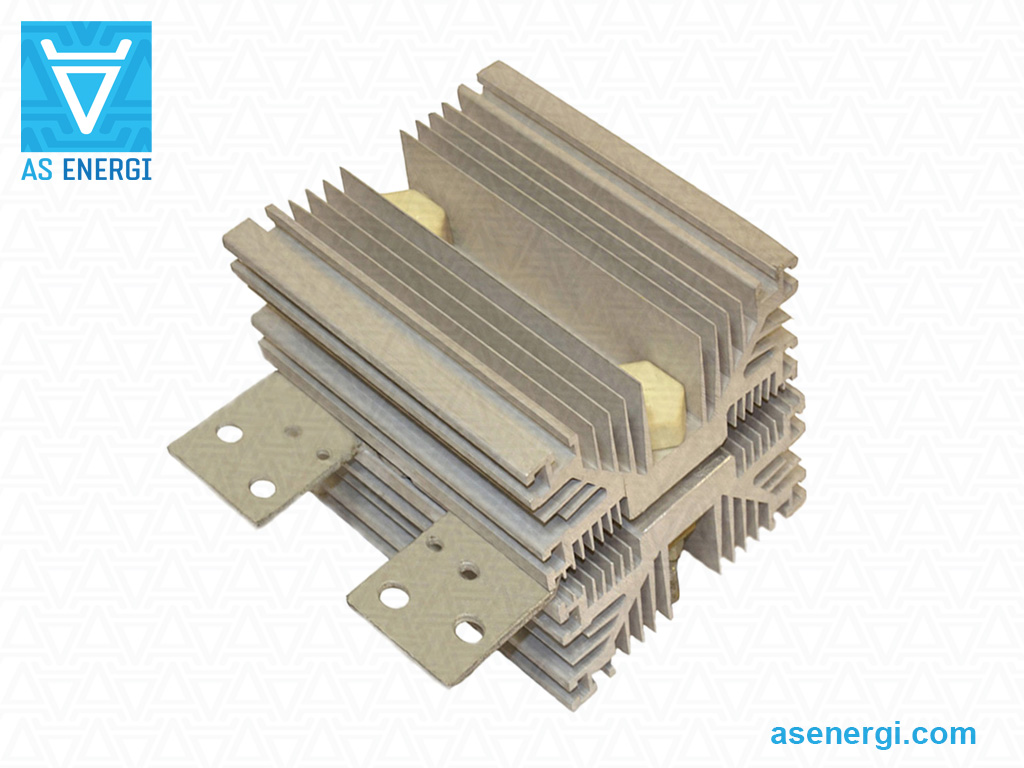

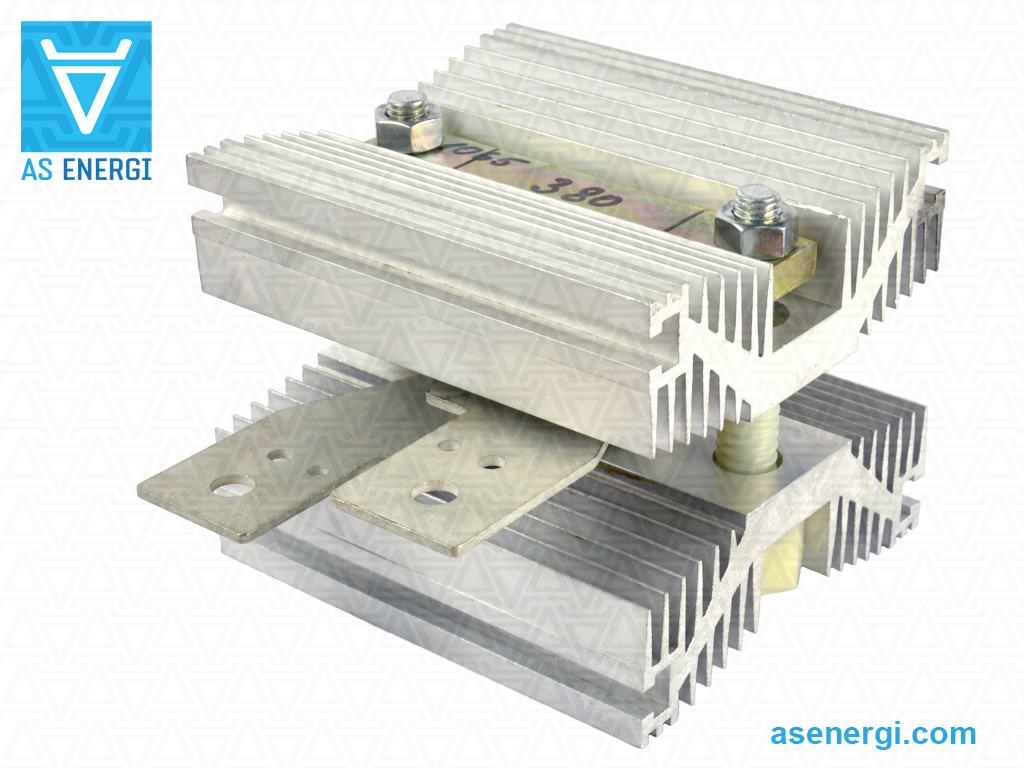

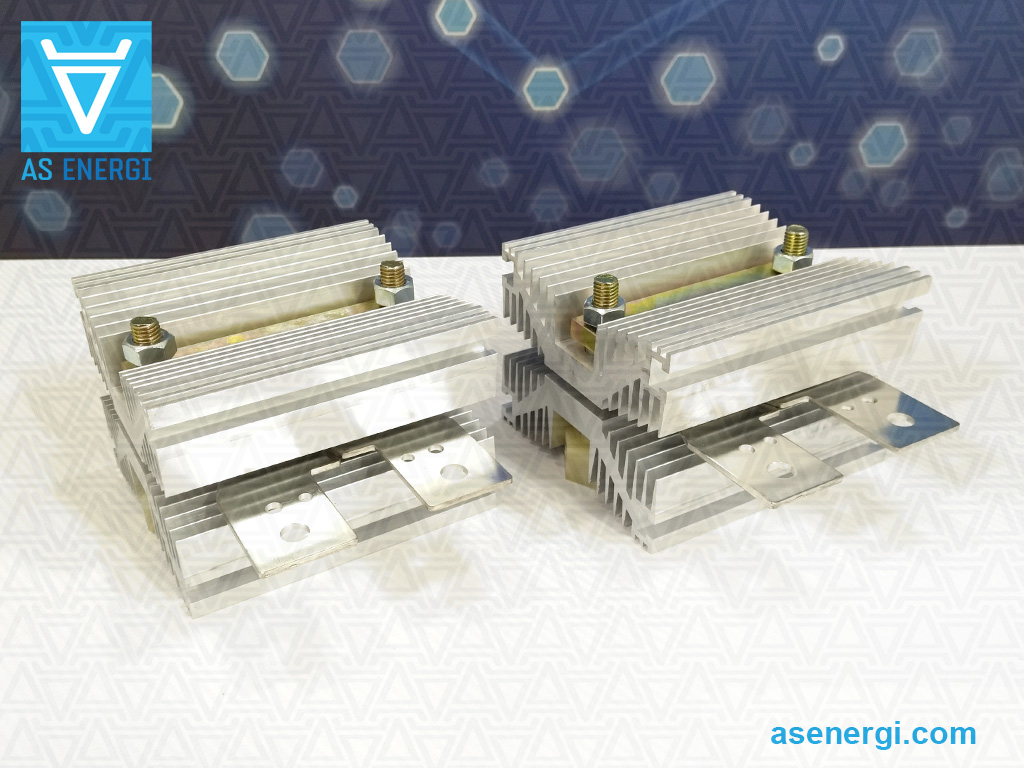

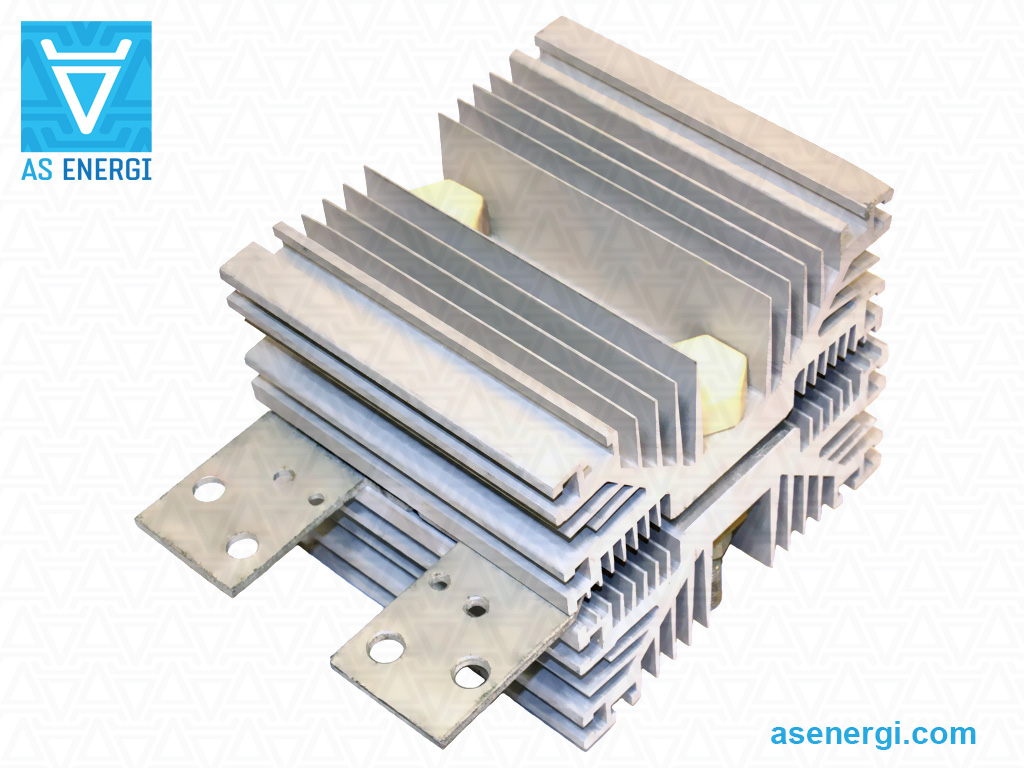

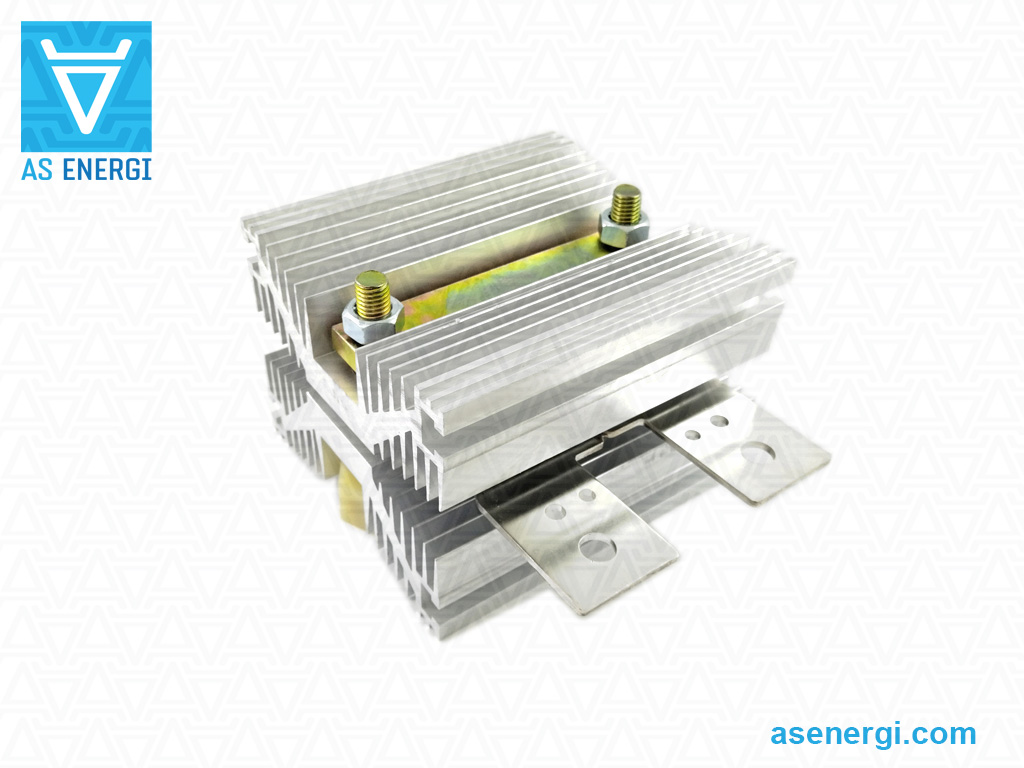

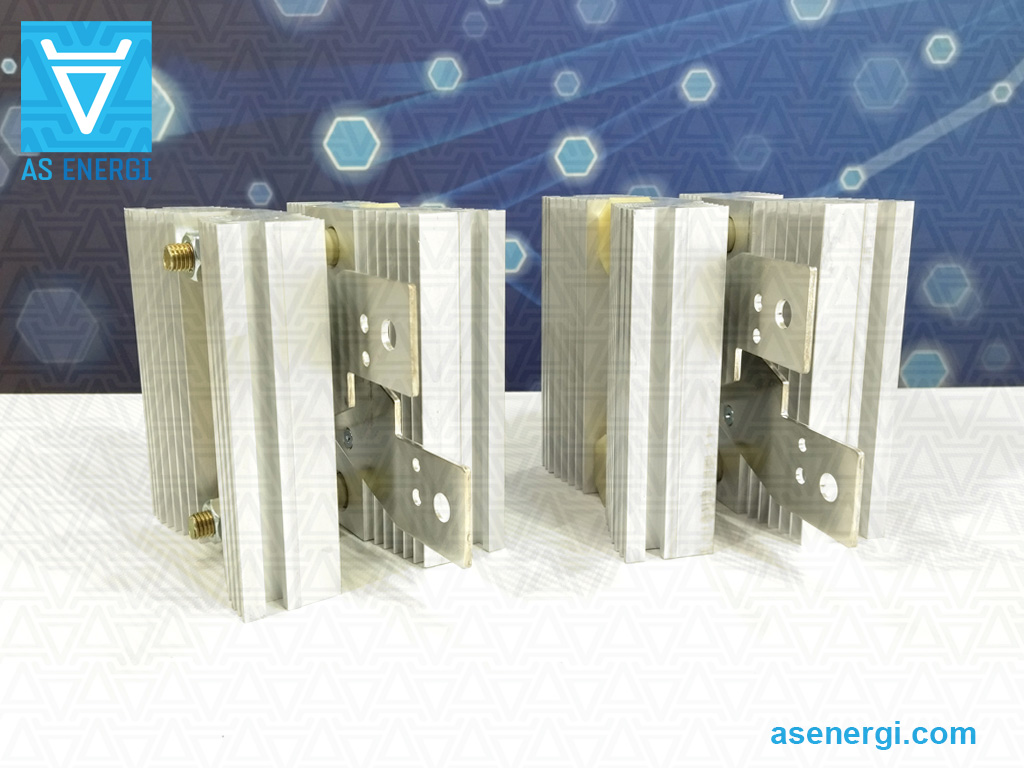

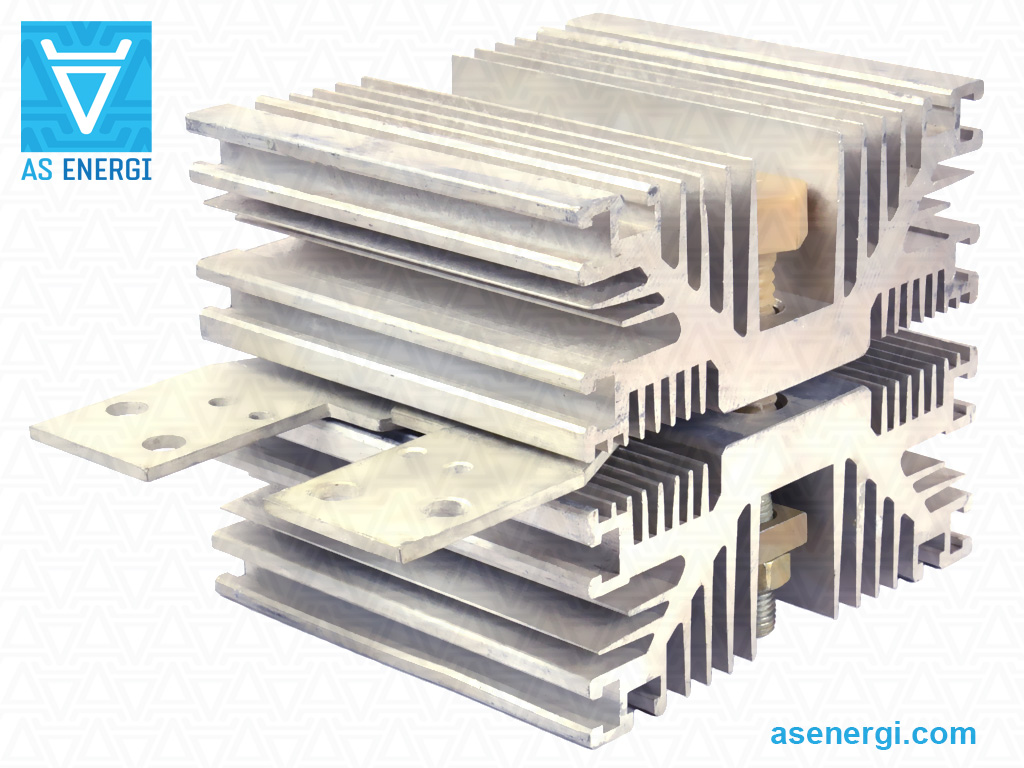

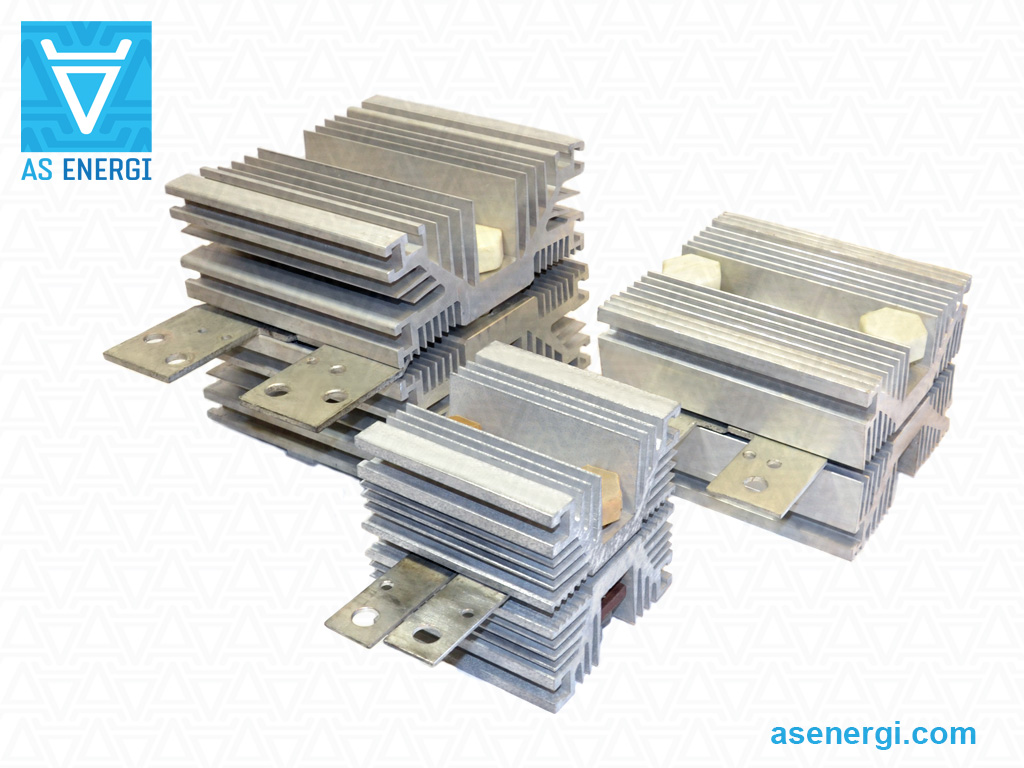

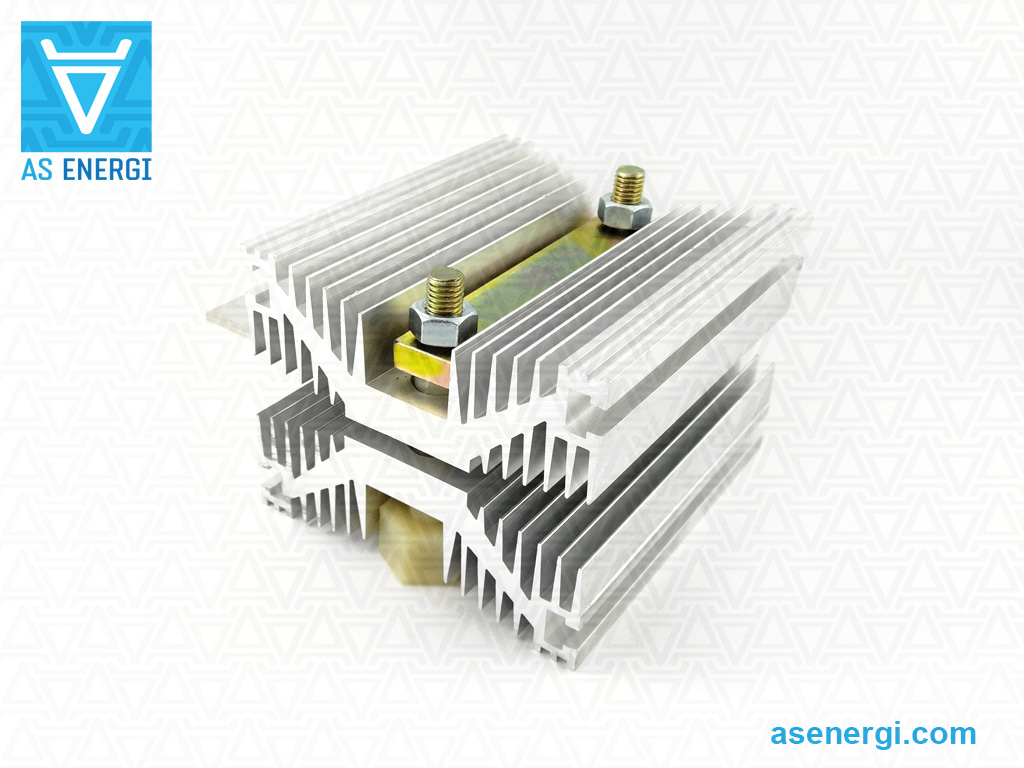

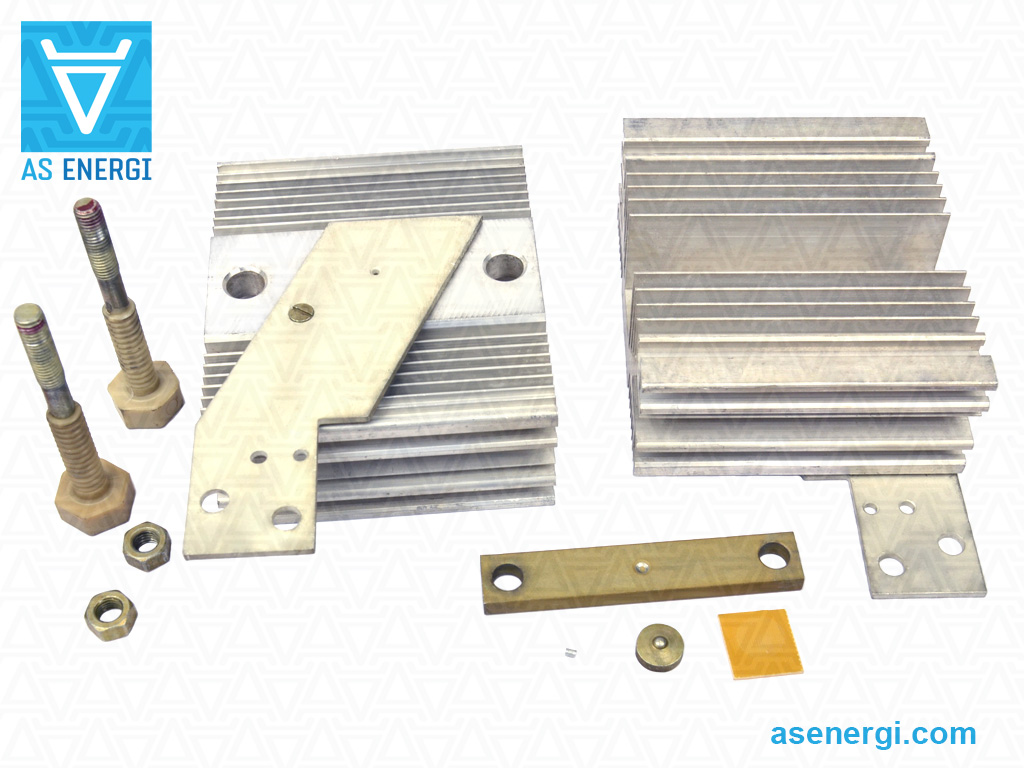

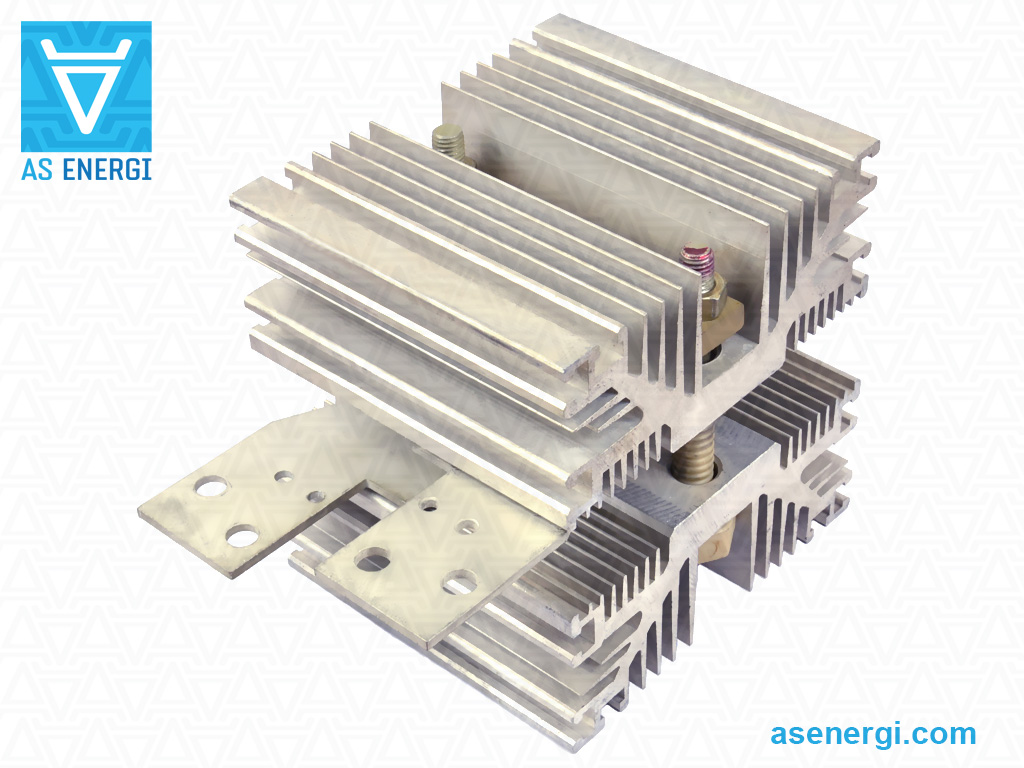

Disk tipi yarı iletkenler için Hava Soğutmalı Soğutucuların Fotoğrafı:

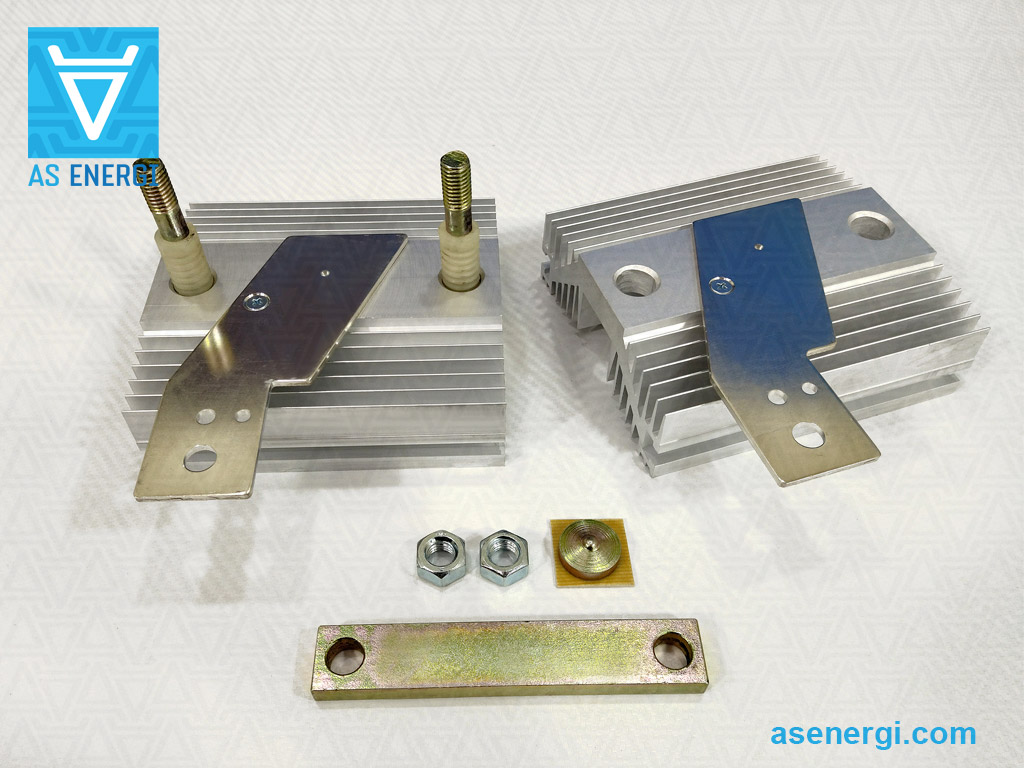

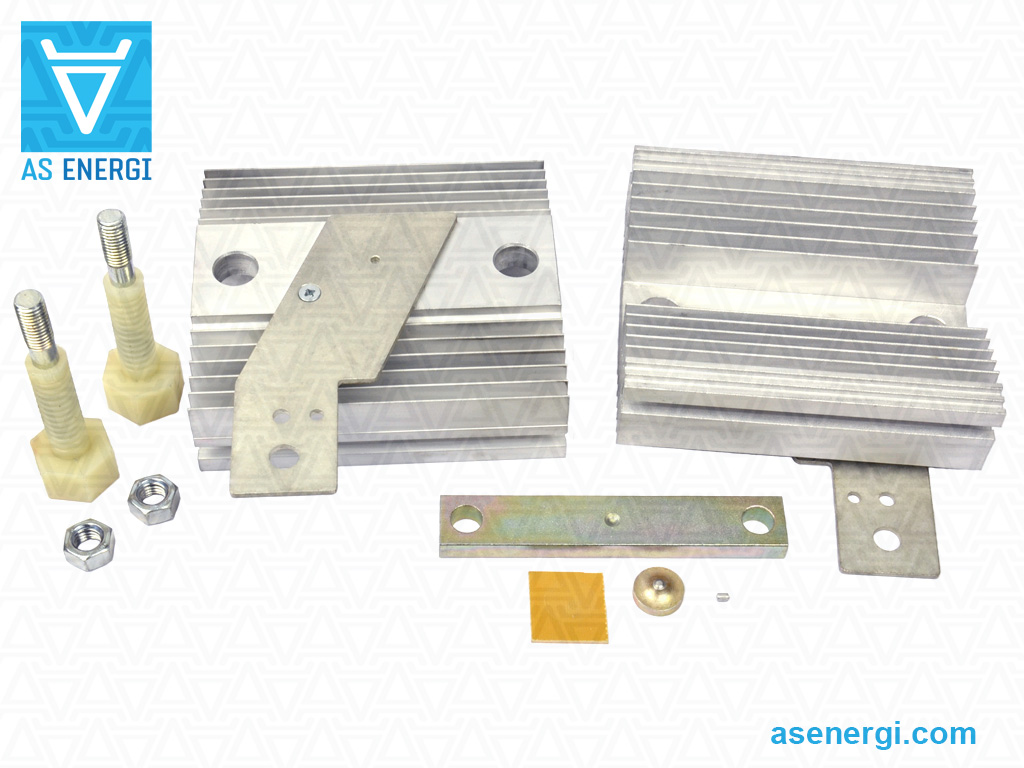

Hava soğutuculu bir disk tristörün montajı için öneriler:
Tristör ve soğutucunun eşleşen yüzeyleri arasındaki ısı transferinin ve elektriksel temasın tüm sıcaklık aralığında güvenilirliği uygun tork (sıkıştırma kuvveti) ile sağlanır.
Montajdan önce (1) temas yüzeylerini mekanik hasarlara karşı gözle kontrol etmeli ve (2) alkolle (toluen, benzin, aseton) ıslatarak silmelisiniz.
İncelemeden sonra, mevcut kontakları (uçları) sabitleyin, yapının hizasını sabitlemek için bir pim takın.
Isı transferi parametrelerini iyileştirmek için montajdan önce (3) ince bir tabaka silikon termal iletken macunun yağlanması tavsiye edilir, ancak bu montaj için zorunlu bir koşul değildir.
Tristörü (3), soğutucunun ikinci parçasını, fiberglas izolatörü ve itme pulunu takın.
Travers (4) diş açmak ve somunları eşit şekilde sıkmak için. Temas yüzeylerinde yanlış hizalama ve düzensizlik olmadığından emin olun.
Parçalar yeterince kelepçelenmiş ancak hareket edebiliyorsa, soğutucuyu düz bir yüzeye yerleştirmenizi ve yüzeylerin genel bitişik düzleminin paralellik toleransını kontrol etmenizi öneririz (5).
Her bir somunu sırayla (yaklaşık çeyrek tur) durdurucuya kelepçeleyin (6). Traversin sapma miktarı, elde edilen sıkıştırma kuvvetinin gerekli olana karşılık gelip gelmediğini belirler.
Montajdan sonra, bağlantı elemanları (somunlar ve pullar) korozyona karşı ayrıca emniyete alınmalıdır.
Güç tristörleri için ipuçları ve öneriler:
Güç tristörleri, tüm parametreler için sınır yüklerinde uzun süreler boyunca çalıştırılmamalıdır. Bu durumda, güvenlik faktörü cihazın gerekli güvenilirlik derecesine göre belirlenir.
Arızalı bir güç tristörünü, değiştirilen tristörün parametrelerine uyan bir tristörle değiştirin.
Yüksek ortam sıcaklığına sahip bir ortamda çalışırken aşırı soğutma sağlanmalıdır.
Uygun ısı dağılımını sağlamak için güç tristörlerinin ve soğutucuların toz ve kirleticilerden arındırılması için periyodik olarak temizlenmesi önerilir.
Paralel bağlı güç tristörleri arasındaki akımları eşitlemek için endüktif akım bölücüler (genellikle bükülmüş toroidal tel) kullanılmalıdır. En popüler bağlantı yöntemleri kapalı devre, ortak bobin devresi veya güç tristörüdür. Bu durumda akım bölücülerin verimliliği manyetik telin kesiti tarafından belirlenir.
Güç tristörleri seri bağlandığında gerilim dengesizliğinin önlenmesi, her tristöre paralel bağlanan şönt dirençler kullanılarak sağlanır. Geçici koşullarda gerilim eşitlemesi, her tristöre paralel kondansatörler bağlanarak sağlanır.
Çalışma sırasında yüksek gerilim altındaki güç tristörlerine dokunmak kesinlikle yasaktır.
