Hızlı Anahtarlamalı Tristörler - Özellikler, Seriye Genel Bakış, Teknik Özellikler, Veri Sayfaları

Hızlı Anahtarlamalı Güç Tristörü Nedir?

Hızlı Anahtarlamalı Tristörler, hızlı kapanma, hızlı açılma tristörleri veya hızlı impuls tristörü olarak da bilinen yarı iletkenlerdir. t_q, t_rr, Q_rr.

Hızlı Anahtarlamalı Tristörler, aksine Hızlı Tristörler, ek olarak normalize edilmiş ters geri kazanım ücreti Q_rr.

Hızlı Anahtarlamalı Tristörler, daha yüksek performans gibi gereksinimleri karşılar di/dt direnç (2500 A/µs'ye kadar), düşük anahtarlama kayıpları, çok düşük AÇILIŞ ve kapanma süresi. Bu cihazlar, ön tarafta yüksek bir yükselme oranına ve yüksek genliğe sahip akım darbelerini anahtarlamak için uyarlanmıştır.

Hızlı anahtarlamalı tristörlerin kullanımı için optimum frekans aralığı 10kHz.
KA serisi tristörler gibi ultra hızlı tristörlerin kullanımı için en uygun frekans aralığı 20kHz.

Özellikleri U_TM, t_q, Q_rr hızlı anahtarlama tristörünün değerindeki azalma birbiriyle ilişkilidir. t_q ve Q_rr bir artışa yol açar U_TM.

Kombinasyonu optimize etmek için U_TM, t_q, Q_rr, yarı iletken çipin katmanlarında τ kontrollü bir azalmaya izin veren teknolojik yöntemler uygulanır: ağır metal atomları ile katkılama, yüksek enerjili parçacıklarla ışınlama (γ-quanta, elektronlar, protonlar, alfa parçacıkları, vb.) P-emitör enjeksiyon katsayısını kontrol etme yöntemleri de kullanılır.

t_q değerini azaltmak için, daha verimli bir dağıtılmış katot yayıcı şönt de kullanılır (faz kontrol tristörlerine göre daha küçük şönt aralıkları ile).

Daha yüksek frekanslarda çalışmaya genellikle anot akım darbelerinin önündeki artan hız eşlik ettiğinden, hızlı tristörler artan bir di/dt direncine ve kısa açma süresine sahiptir.

Bu sitede sunulan tüm disk tipi tristörler standart bir press-pack tipi seramik muhafazaya sahiptir. Tristör terminallerine elektrik kontağı görevi de gören ısı alıcılarına nispeten yüksek bir kuvvetle bastırılırlar.

Hızlı anahtarlamalı tristörler ileri akım değerine sahip olarak mevcuttur I_TAV arasında değişir 200A için 3200A, ve ters bloklama gerilimi aralığı V_RRM gelen 400V için 4000V, ve t_q itibaren 8.0 µs.

Güç Hızlı Anahtarlama Tristörleri kaynak, indüksiyonla ısıtma ve eritme, elektrikli ulaşım, yüksek güçlü redresörler, AC sürücüler, güç kaynakları ve kısa açma ve kapama süreleri gerektiren diğer sistemlerde popüler olarak kullanılmaktadır.

See also articles: Faz Kontrol Tristörleri (PCT), Hızlı Tristörler, Tristör Modülleri - Seriye Genel Bakış.

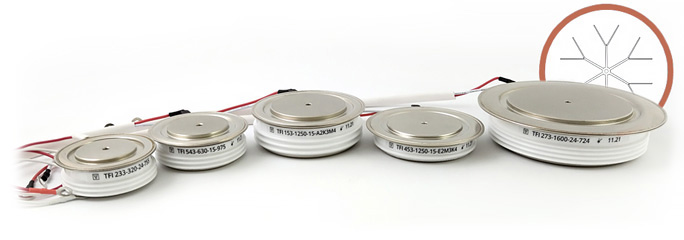

Disk kasa tasarımında Hızlı Anahtarlamalı Tristör Serisi

Hızlı Tristörler Anahtarlama TFI serisi AS ENERGI^TM

Hızlı Anahtarlamalı Tristörler TFI serisi AS ENERGI^TM, olarak da bilinir "Hızlı İmpuls Tristör" (TFI) a'den DC ve AC akımları düzenleyen ve dönüştüren pres paket tipi tristörlerdir. 250A için 3200A kadar olan frekanslarda 10 kHz gerilim değerlerine sahip devrelerde 400V kadar 4000V, ve t_q itibaren 10 µs.

Hızlı anahtarlama tristörleri, artan di/dt direnci, düşük anahtarlama kayıpları, kısa açma ve kapama süresi gibi gereksinimleri karşılar.

Hızlı tristörler azaltılmış cihazlardır t_q, t_rr, Q_rr, ERQ daha yüksek frekans modlarında çalışmak üzere tasarlanmış değerler.

Hızlı anahtarlamalı tristörler ek olarak normalize edilmiş ters geri kazanım yüküne sahip tristörlerdir Q_rr. Bu cihazlar, ön tarafta yüksek bir yükselme oranına ve yüksek genliğe sahip akım darbelerini anahtarlamak için uyarlanmıştır.

TFI323	TF133...TF933	TF143...TF643	TF153...TF453
TF163, TF263	TF173...TF873	TFI183	TFI193

---

Hızlı Anahtarlamalı Tristörler TFI323, TFI133...TFI933 (250A – 400A)

Tip	IT(AV) (Tcase)	VDRM VRRM	ITSM	I2t	dv/dt	di/dt	tq	Tvj max	Rth(j-c)	Fm ±10%	W	Paket	Boyutlar ØDxØdxH	Veri sayfası
	A	V	kA	kA2·s	V/µs	A/µs	µs	ºC	ºC/W	kN	g		mm	PDF
250 A
TFI323-250	250 (85)	600-1200	3.0	180	1000	800	20-25	125	0.070	6	70	PT21 (T.A1)	42x19x14
TFI833-250	250 (94)	3000	5.7	162	1000	1000	50-125	125	0.040	10	180	PT32 (T.B3)	54x32x20
TFI933-250	250 (92)	3000	5.4	140	200-1000	1600	63	125	0.040	10	180	PT32 (T.B3)	54x32x20
320 A
TFI233-320	320 (85)	2000-2400	6.3	190	200-1000	1600	25-50	125	0.050	10	180	PT32 (T.B3)	54x32x20
TFI333-320	320 (85)	1200-2400	6.3	190	200-1000	1600	25-50	125	0.050	10	180 110	PT32 T.B2	54x32x20 42x25x14
400 A
TFI133-400	400 (89)	1000-1200	7.0	240	200-2500	1600	10-20	125	0.040	10	110	PT31 T.B2	47x27x15 42x25x14
TFI233-400	400 (80)	2000-2400	6.6	210	200-2500	1600	50-63	125	0.050	10	180	PT32 (T.B3)	54x32x20
TFI333-400	400 (88)	600-1500	6.0	180	200-2500	1600	16-32	125	0.040	10	180 110	PT32 T.B2	54x32x20 42x25x14
TFI433-400	400 (89)	300-1200	7.0	240	200-2500	1600	10-20	125	0.040	10	180 110	T.B3 PT31	54x32x20 47x27x15
TFI533-400	400 (88)	1000-1500	6.0	180	200-2500	1600	16-32	125	0.040	10	180	PT32 (T.B3)	54x32x20

---

Hızlı Anahtarlamalı Tristörler TFI143...TFI643 (400A – 630A)

Tip	IT(AV) (Tcase)	VDRM VRRM	ITSM	I2t	dv/dt	di/dt	tq	Tvj max	Rth(j-c)	Fm ±10%	W	Paket	Boyutlar ØDxØdxH	Veri sayfası
	A	V	kA	kA2·s	V/µs	A/µs	µs	ºC	ºC/W	kN	g		mm	PDF
400 A
TFI143-400	400 (90)	1000-1500	8	320	200-1000	2000	10	125	0.032	15	280	PT43	60x35x26
TFI243-400	400 (88)	2000-2200	8	320	200-1000	2000	25	125	0.034	15	280	PT43	60x35x26
TFI343-400	400 (94)	1000-1500	9.5	450	200-2500	2000	10-20	125	0.030	15	180	T.C1	60x38x14
TFI443-400	400 (91)	2000-2200	9.0	400	200-2500	2000	25-50	125	0.030	15	180	T.C1	60x38x14
TFI543-400	400 (92)	1000-1500	9.5	450	200-2500	2000	10-20	125	0.032	15	240	PT42 (T.C2)	60x38x20
TFI643-400	400 (89)	2000-2200	9.0	400	200-2500	2000	25-50	125	0.034	15	240	T.C2	60x38x20
500 A
TFI143-500	500 (85)	1000-1500	9	405	200-1000	2000	12.5	125	0.032	15	280	PT43	60x35x26
TFI243-500	500 (85)	2000-2200	9	400	200-1000	2000	32	125	0.034	15	280	PT43	60x35x26
TFI343-500	500 (91)	1000-1500	11.0	600	200-2500	2000	12.5-25	125	0.030	15	240 180	PT42 T.C1	60x38x20 60x38x14
TFI443-500	500 (89)	2000-2200	10.0	500	200-2500	2000	32-63	125	0.030	15	180	T.C1	60x38x14
TFI543-500	500 (89)	1000-1500	11.0	600	200-2500	2000	12.5-25	125	0.032	15	240	T.C2	60x38x20
TFI643-500	500 (84)	2000-2200	10.0	500	200-2500	2000	32-63	125	0.034	15	240	T.C2	60x38x20
630 A
TFI143-630	630 (80)	1000-1500	10	500	200-1000	2000	16	125	0.032	15	280	PT43	60x35x26
TFI243-630	630 (80)	2000-2200	10	500	200-1000	2000	32	125	0.034	15	280	PT43	60x35x26
TFI343-630	630 (84)	1000-1500	11.5	660	200-2500	2000	16-32	125	0.030	15	240 180	PT42 T.C1	60x38x20 60x38x14
TFI443-630	630 (85)	2000-2200	10.5	550	200-2500	2000	32-63	125	0.030	15	180	PT41 T.C1	60x38x14
TFI543-630	630 (81)	1000-1500	11.5	660	200-2500	1600	16-32	125	0.032	15	240	T.C2	60x38x20
TFI643-630	630 (75)	2000-2200	10.5	550	200-2500	2000	32-63	125	0.034	15	240	T.C2	60x38x20

---

Hızlı Anahtarlamalı Tristörler TFI153...TFI453 (700A – 1250A)

Tip	IT(AV) (Tcase)	VDRM VRRM	ITSM	I2t	dv/dt	di/dt	tq	Tvj max	Rth(j-c)	Fm ±10%	W	Paket	Boyutlar ØDxØdxH	Veri sayfası
	A	V	kA	kA2·s	V/µs	A/µs	µs	ºC	ºC/W	kN	g		mm	PDF
700 A
TFI353-700	700 (87)	3000	14	980	200-1000	2000	40-63	120	0.020	26	550	PT53 (T.D2)	75x51x26
800 A
TFI153-800	800 (85)	1000-1500	19	1800	200-1000	2000	10	125	0.021	26	550	PT53	75x51x26
TFI253-800	800 (85)	1800-2200	17	1400	200-1000	2000	20	125	0.021	26	550	PT53	75x51x26
TFI353-800	800 (80)	3000-3400	20	2000	200-2500	2000	63	125	0.0210	26	550	PT53 (T.D2)	75x51x26
1000 A
TFI153-1000	1000 (80)	1000-1500	20	2000	200-1000	2000	12.5	125	0.021	26	550	PT53	75x51x26
TFI253-1000	1000 (75)	1800-2200	18	1600	200-1000	2000	20	125	0.021	26	550	PT53	75x51x26
TFI353-1000	1000 (79)	2000-2800	21	2200	200-2500	2200	50-63	125	0.020	26	550	PT53 (T.D2)	75x51x26
TFI453-1000	1150 (85)	300-900	18	3600	1000	1000	12.5-20	125	0.0160	24	330	PT51	75x51x14
1250 A
TFI153-1250	1250 (70)	1000-1500	21	2200	200-1000	2000	16	125	0.021	26	550	PT53	75x51x26
TFI253-1250	1250 (71)	1800-2200	19.5	1900	200-1000	2000	50	125	0.021	26	550	PT53	75x51x26
TFI353-1250	1250 (80)	600-1500	21	2400	1000	1000	20	125	0.020	26	550	PT53-1	75x51x26
TFI453-1250	1250 (75)	1000-1500	29	4200	200-2500	2000	16-32	125	0.0210	26	330	PT51 (T.D1)	75x51x14

---

Hızlı Anahtarlamalı Tristörler TFI163, TFI263 (1250A, 1600A)

Tip	IT(AV) (Tcase)	VDRM VRRM	ITSM	I2t	dv/dt	di/dt	tq	Tvj max	Rth(j-c)	Fm ±10%	W	Paket	Boyutlar ØDxØdxH	Veri sayfası
	A	V	kA	kA2·s	V/µs	A/µs	µs	ºC	ºC/W	kN	g		mm	PDF
1250 A
TFI163-1250	1258 (85)	2000-2400	24	5600	1000	1000	50	125	0.015	33	700	PT63	87x60x26
1600 A
TFI163-1600	1520 (80)	900-1400	35	6300	1000	1000	25	125	0.015	33	700	PT63	87x60x26
TFI263-1600	1423 (80)	1500-2000	35	6000	1000	1000	40	125	0.015	33	700	PT63	87x60x26

---

Hızlı Anahtarlamalı Tristörler TFI173...TFI873 (1600A, 2000A)

Tip	IT(AV) (Tcase)	VDRM VRRM	ITSM	I2t	dv/dt	di/dt	tq	Tvj max	Rth(j-c)	Fm ±10%	W	Paket	Boyutlar ØDxØdxH	Veri sayfası
	A	V	kA	kA2·s	V/µs	A/µs	µs	ºC	ºC/W	kN	g		mm	PDF
1600 A
TFI173-1600	1890 (85)	1500-2000	36	8000	1000	1000	40	125	0.011	45	1200	PT73	112x75x26
TFI273-1600	1704 (85)	2000-2400	32	8000	1000	1000	50	125	0.011	45	1200	PT73	112x75x26
TFI373-1600	1600 (91)	2000-2800	40	8000	200-2500	2500	50-63	125	0.010	45	1700	PT74 (T.F5)	112x75x35
TFI473-1600	1569 (85)	3800-4000	34	5700	200-2500	2000	125	125	0.010	45	1700	PT74 (T.F5)	112x75x35
TFI773-1600	1600 (96)	2000-2800	40	8000	200-2500	2500	50-63	125	0.0085	45	1210	PT73 (T.F1)	112x75x26
TFI873-1600	1600 (90)	3800-4000	34	5700	200-2500	2000	125	125	0.0085	45	1210	PT73 (T.F1)	112x75x26
2000 A
TFI173-2000	2000 (89)	900-1400	48.5	11700	200-1000	2500	10	125	0.010	45	1200 1700	PT73 PT74	112x75x26 112x75x35
TFI273-2000	2000 (85)	2000	40	8000	200-1000	2500	32	125	0.010	45	1700	PT74	112x75x35
TFI373-2000	2000 (84)	2000-2500	37.2	6900	200-1000	2500	40-63	125	0.010	45	1700	PT74 (T.F5)	112x75x35
TFI573-2000	2000 (92)	1000-1200	65	21100	200-2500	2500	10-20	125	0.0085	45	1210	PT73 (T.F1)	112x75x26
TFI673-2000	2000 (91)	2000	40	8000	200-2500	2500	32-63	125	0.0085	45	1210	PT73 (T.F1)	112x75x26
TFI773-2000	2000 (90)	2000-2500	40	8000	200-1000	2500	40-63	125	0.0085	45	1210	PT73 (T.F1)	112x75x26

---

Hızlı Anahtarlamalı Tristörler TFI183 (2500A, 3200A)

Tip	IT(AV) (Tcase)	VDRM VRRM	ITSM	I2t	dv/dt	di/dt	tq	Tvj max	Rth(j-c)	Fm ±10%	W	Paket	Boyutlar ØDxØdxH	Veri sayfası
	A	V	kA	kA2·s	V/µs	A/µs	µs	ºC	ºC/W	kN	g		mm	PDF
2500 A
TFI183-2500	2500 (80)	2000-2400	40	12000	1000	1000	40-63	125	0.008	70	1800	PT83	120x86x26
3200 A
TFI183-3200	3214 (70)	1000-1600	45	13500	1000	1000	25-63	125	0.008	70	1800	PT83	120x86x26

---

Hızlı Anahtarlamalı Tristörler TFI193 (2500A)

Tip	IT(AV) (Tcase)	VDRM VRRM	ITSM	I2t	dv/dt	di/dt	tq	Tvj max	Rth(j-c)	Fm ±10%	W	Paket	Boyutlar ØDxØdxH	Veri sayfası
	A	V	kA	kA2·s	V/µs	A/µs	µs	ºC	ºC/W	kN	g		mm	PDF
2500 A
TFI193-2500	2466 (85)	2600-3000	50	11000	1000	1000	63	125	0.0065	85	2200	PT93	147x100x34

Hızlı Anahtarlamalı Tristörler KG serisi AS ENERGI^TM

Hızlı Anahtarlamalı Tristörler KG serisi AS ENERGI^TM disk tasarımında pres paket tipi hızlı kapanan yüksek frekanslı yarı iletken cihazlardır. Yüksek frekanslı tristörler, artan di/dt direnci, düşük anahtarlama kayıpları, kısa açma ve kapama süresi gibi gereksinimleri karşılar.

Hızlı Yüksek Frekanslı Tristör KG serisi DC ve AC akımları düzenler ve dönüştürür 200A için 1200A frekans aralığında en fazla 10 kHz arasındaki gerilimlere sahip devrelerde 800V için 2400V.

Tip	IT(AV) (TC=70°C)	VDRM VRRM	ITSM	I2t	dv/dt	di/dt	tq	Tvj max	Rth(j-c)	Fm ±10%	W	Anahatlar	Boyutlar ØDxØdxH	Veri sayfası
	A	V	kA	kA2·s	V/µs	A/µs	µs	ºC	ºC/W	kN	kg		mm	PDF
KG200

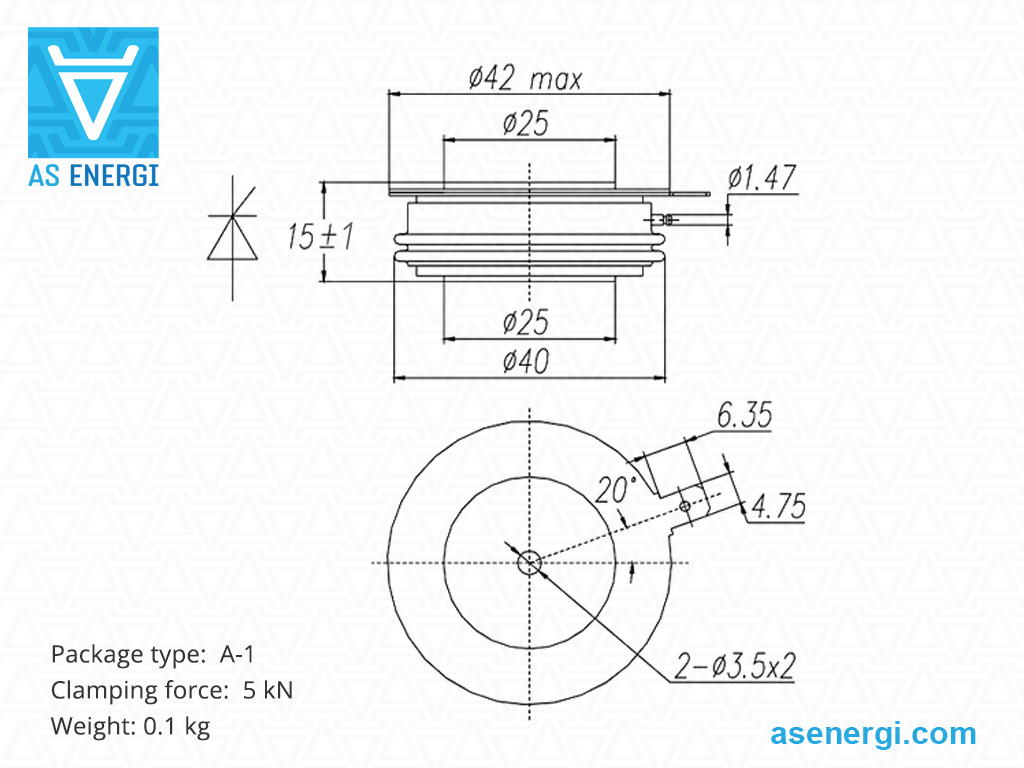

KG200-(8...18)	200	800-1800	2.4	168	500	200	10-16	125	0.08	5	0.10	A-1	42x25x15
KG200-(20...24)	200	2000-2400	2.4	168	500	200	10-16	125	0.08	5	0.10	A-1	42x25x15
KG300
KG300-(8...18)	300	800-1800	3.6	168	500	200	10-16	125	0.08	5	0.10	A-1	42x25x15
KG300-(20...24)	300	2000-2400	3.6	168	500	200	10-16	125	0.08	5	0.10	A-1	42x25x15
KG400

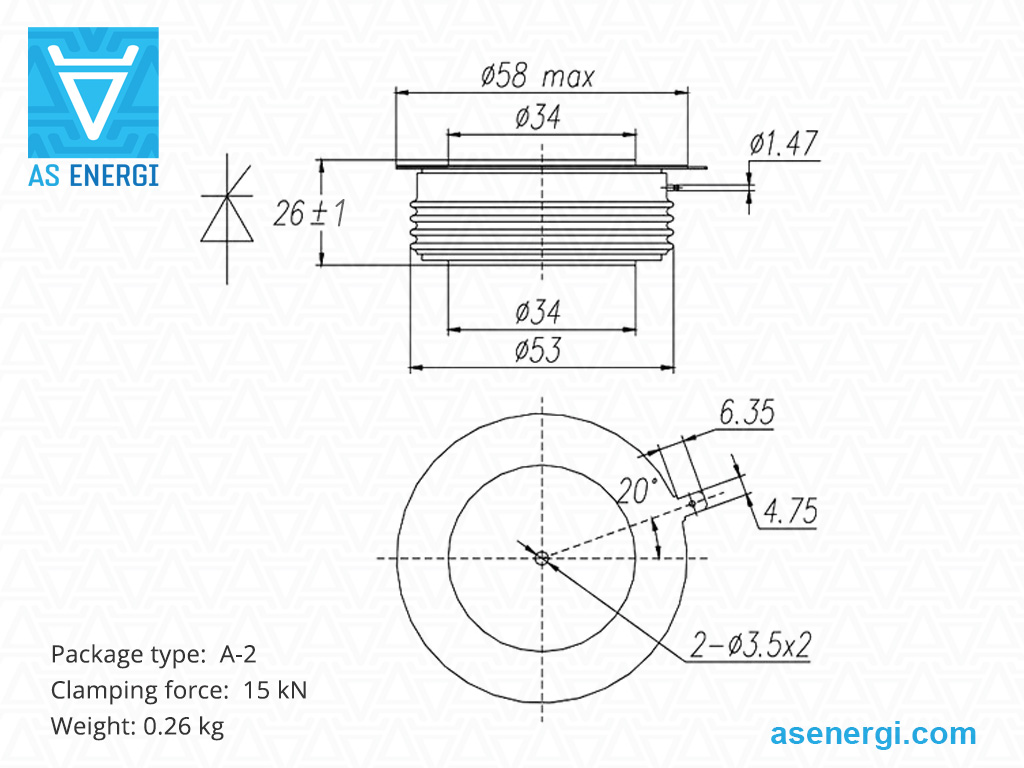

KG400-(8...18)	400	800-1800	4.8	432	700	200	8-10	125	0.045	15	0.26	A-2	58x34x26
KG400-(20...24)	400	2000-2400	4.8	432	700	200	8-10	125	0.045	15	0.26	A-2	58x34x26
KG500
KG500-(8...18)	500	800-1800	6.0	500	700	200	12-18	125	0.045	15	0.26	A-2	58x34x26
KG500-(20...24)	500	2000-2400	6.0	500	700	200	12-18	125	0.045	15	0.26	A-2	58x34x26
KG600
KG600-(8...18)	600	800-1800	7.2	720	700	250	12-18	125	0.041	18	0.30	A-3	66x42x26
KG600-(20...24)	600	2000-2400	7.2	720	700	250	12-18	125	0.041	18	0.30	A-3	66x42x26
KG800

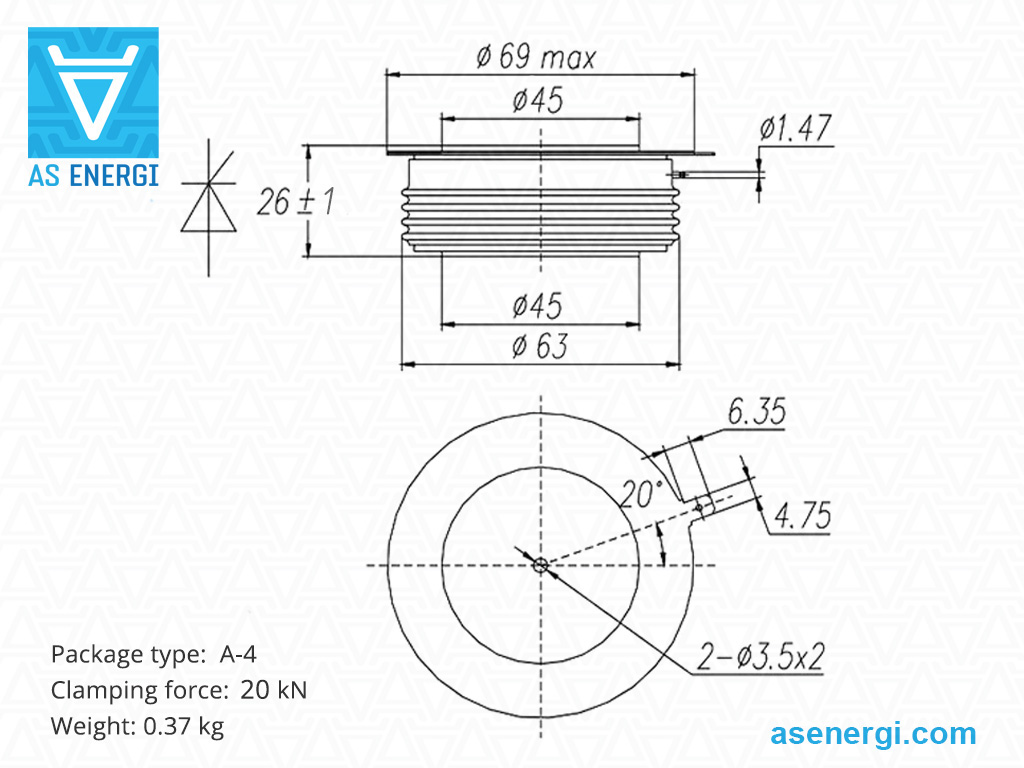

KG800-(8...18)	800	800-1800	9.6	1328	1000	250	12-18	125	0.035	20	0.37	A-4	69x45x26
KG800-(20...24)	800	2000-2400	9.6	1328	1000	250	12-18	125	0.035	20	0.37	A-4	69x45x26
KG1000

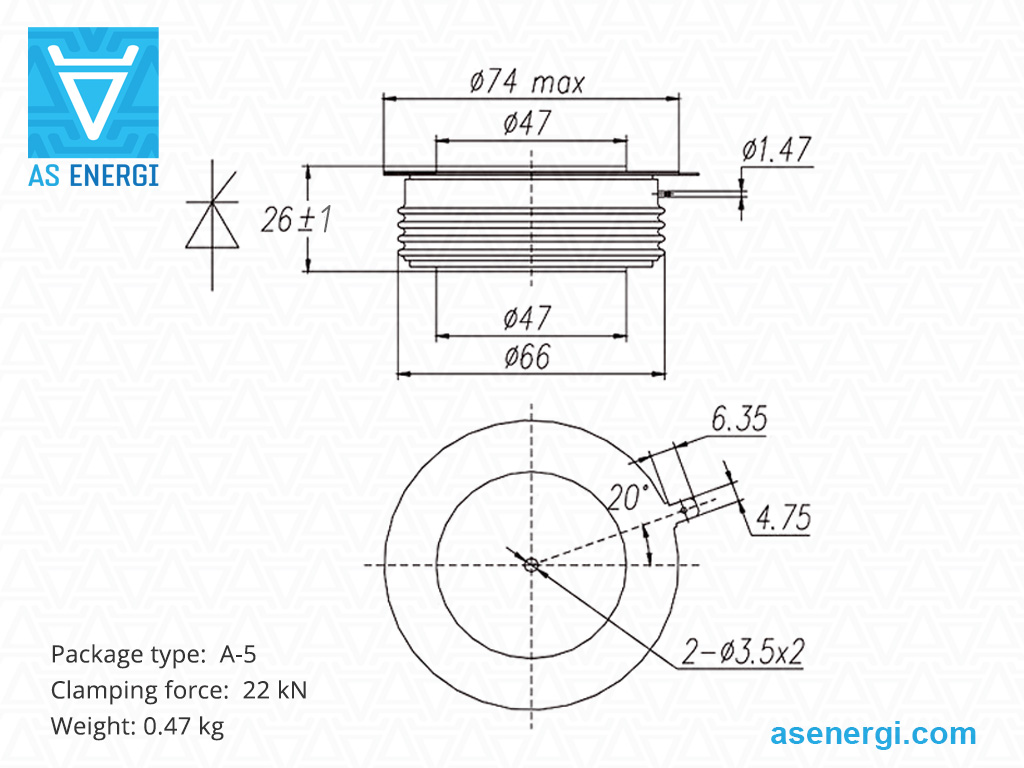

KG1000-(8...18)	1000	800-1800	12.0	1620	1000	250	12-18	125	0.020	22	0.47	A-5	74x47x26
KG1000-(20...24)	1000	2000-2400	12.0	1620	1000	250	12-18	125	0.020	22	0.47	A-5	74x47x26
KG1200
KG1200-(8...18)	1200	800-1800	14.0	1445	1000	200	8-15	125	0.018	30	0.60	A-6	85x55x26
KG1200-(20...24)	1200	2000-2400	14.0	1445	1000	200	8-15	125	0.018	30	0.60	A-6	85x55x26

Ultra Hızlı Anahtarlamalı Tristörler KA serisi AS ENERGI^TM

Ultra Hızlı Yüksek Frekanslı Tristör KA serisi AS ENERGI^TM disk tasarımında pres paket tipi ultra hızlı turn-off yüksek frekanslı yarı iletken cihazlardır. Yüksek frekanslı tristörler, artan di/dt direnci, düşük anahtarlama kayıpları, kısa açma ve kapama süresi gibi gereksinimleri karşılar.

Ultra Hızlı Yüksek Frekanslı Tristör KA serisi DC ve AC akımları düzenler ve dönüştürür 300A için 2500A frekans aralığında en fazla 20 kHz arasındaki gerilimlere sahip devrelerde 800V için 2400V.

Tip	IT(AV) (TC=70°C)	VDRM VRRM	ITSM	I2t	dv/dt	di/dt	tq	Tvj max	Rth(j-c)	Fm ±10%	W	Anahatlar	Boyutlar ØDxØdxH	Veri sayfası
	A	V	kA	kA2·s	V/µs	A/µs	µs	ºC	ºC/W	kN	kg		mm	PDF
KA300
KA300-(8...14)	300	800-1400	5.8	168	200	1500	12-24	125	0.08	5	0.10	A-1	42x25x15
KA400
KA400-(8...14)	400	800-1400	5.68	168	200	1500	12-24	125	0.08	5	0.10	A-1	42x25x15
KA500
KA500-(8...12)	500	800-1200	5.4	146	200	1500	10-20	125	0.08	5	0.10	A-1	42x25x15
KA600
KA600-(8...14)	600	800-1400	9.3	432	200	1500	12-24	125	0.045	15	0.26	A-2	58x34x26
KA700
KA700-(8...12)	700	800-1200	8.9	396	200	1500	10-20	125	0.045	15	0.26	A-2	58x34x26
KA800
KA800-(6...9)	800	600-900	8.0	320	200	1500	5-7	125	0.045	15	0.26	A-2	58x34x26
KA900
KA900-(12...16)	900	1200-1600	10.0	500	200	1500	18-36	125	0.041	18	0.30	A-3	66x42x26
KA1000
KA1000-(8...14)	1000	800-1400	12.0	720	200	1500	15-28	125	0.035	20	0.37	A-4	69x45x26
KA1000-(12...16)	1000	1200-1600	11.0	605	200	1500	18-36	125	0.035	20	0.37	A-4	69x45x26
KA1100
KA1100-(8...18)	1100	800-1200	11.0	605	200	1500	10-20	125	0.035	20	0.37	A-4	69x45x26
KA1200
KA1200-(6...9)	1200	600-900	9.6	461	200	1500	6-15	125	0.035	20	0.37	A-4	69x45x26
KA1200-(8...14)	1200	800-1400	16.3	1328	200	1500	15-28	125	0.020	22	0.47	A-5	74x47x26
KA1400
KA1400-(8...12)	1400	800-1200	15.0	1125	200	1500	10-20	125	0.020	22	0.47	A-5	74x47x26
KA1500
KA1500-(8...14)	1500	800-1400	18.0	1620	200	1500	15-28	125	0.018	30	0.60	A-6	85x55x26
KA1700
KA1700-(8...12)	1700	800-1200	17.0	1445	200	1500	10-20	125	0.018	30	0.60	A-6	85x55x26
KA2000
KA2000-(10...12)	2000	1000-1200	23.0	2645	1000	1200	8-15	125	0.0125	45	1.0	A-8	100x63x26
KA2500

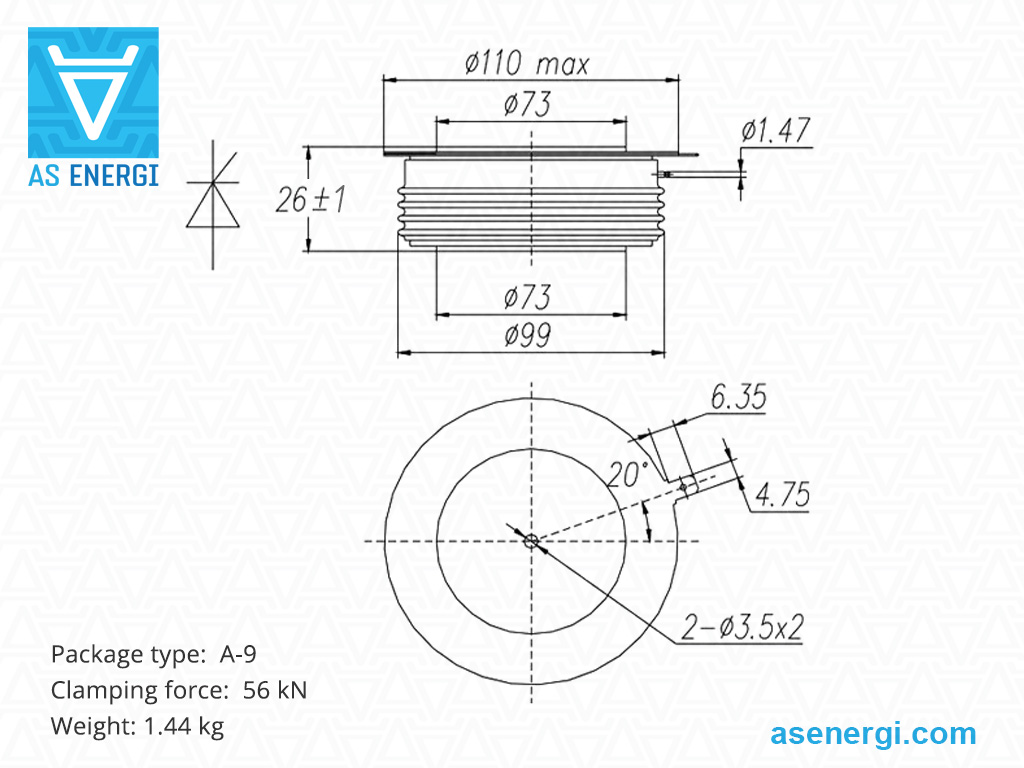

KA2500-(10...12)	2500	1000-1200	23.0	2645	1000	1200	8-15	125	0.01	56	1.44	A-9	110x73x26

Hızlı Anahtarlamalı Tristörler 5STF serisi ABB Power Grids (Hitachi Energy)

Hızlı Anahtarlamalı Tristörler 5STF serisi ABB Power Grids (Hitachi Energy) ileri açık durum akımı ile kullanılabilir I_TAV gelen derecelendirmeler 500A için 2800A ve ters bloklama gerilimleri V_RRM itibaren 1000V için 3000V, ve t_q itibaren 8.0 µs.

Tip	IT(AV)M (TC=70°C)	VDRM VRRM	ITSM	VT0	rT	tq	Tvj max	Rth(j-c)	Rth(c-h)	Fm ±10%	Paket	Değiştirme AS ENERGITM	Veri sayfası
	A	V	kA	V	mΩ	µs	ºC	K/kW	K/kW	kN			PDF
5STF 05D
5STF 05D2425	517	2400	7.0	2.55	0.43	25, 32	125	32.0	10.0	10	D	ATF 500-24-D-25
5STF 05D2625		2600										ATF 500-26-D-25
5STF 05T
5STF 05T2425	517	2400	7.0	2.55	0.43	25, 32	125	32.0	10.0	10	T1	ATF 500-24-T-25
5STF 05T2625		2600										ATF 500-26-T-25
5STF 06D
5STF 06D1408	568	1400	11.0	2.31	0.36	8, 10	125	32.0	10.0	10	D	ATF 600-14-D-08
5STF 06D1620	557	1800	8.0	2.34	0.38	20, 25	125	32.0	10.0	10	D	ATF 600-16-D-20
5STF 06D2020		2000										ATF 600-20-D-20
5STF 06D2440	617	2400	8.0	2.04	0.36	40, 50	125	32.0	10.0	10	D	ATF 600-24-D-40
5STF 06D2640		2600										ATF 600-26-D-40
5STF 06T
5STF 06T1408	568	1400	11.0	2.31	0.36	8, 10	125	32.0	10.0	10	T1	ATF 600-14-T-08
5STF 06T1820	557	1800	8.0	2.34	0.38	20, 25	125	32.0	10.0	10	T1	ATF 600-18-T-20
5STF 06T2020		2000										ATF 600-20-T-20
5STF 06T2440	617	2400	8.0	2.04	0.36	40, 50	125	32.0	10.0	10	T1	ATF 600-24-T-40
5STF 06T2640		2600										ATF 600-26-T-40
5STF 07D
5STF 07D1213	710	1200	12.0	1.65	0.34	12.5, 14, 16	125	32.0	10.0	10	D	ATF 700-12-D-13
5STF 07D1413		1400										ATF 700-14-D-13
5STF 07D1414		1400										ATF 700-14-D-14
5STF 07D2032	679	2000	9.0	1.84	0.30	32, 40	125	32.0	10.0	10	D	ATF 700-20-D-32
5STF 07T
5STF 07T1213	710	1200	12.0	1.65	0.34	12.5, 14, 16	125	32.0	10.0	10	T1	ATF 700-12-T-13
5STF 07T1413		1400										ATF 700-14-T-13
5STF 07T1414		1400										ATF 700-14-T-14
5STF 07T1832	679	1800	9.0	1.84	0.30	32, 40	125	32.0	10.0	10	T1	ATF 700-18-T-32
5STF 07T2032		2000										ATF 700-20-T-32
5STF 08F
5STF 08F1660	800	1600	15.0	1.25	0.43	60	125	16.0	4.0	22	F	ATF 800-16-F-60
5STF 08F1860		1800										ATF 800-18-F-60
5STF 08F2060		2000										ATF 800-20-F-60
5STF 09F
5STF 09F1420	885	1400	16.0	1.10	0.36	20	125	16.0	4.0	22	F	ATF 900-14-F-20
5STF 09F1620		1600										ATF 900-16-F-20
5STF 09D
5STF 09D1220	847	1200	13.0	1.23	0.31	20, 25	125	32.0	10.0	10	D	ATF 900-12-D-20
5STF 09D1420		1400										ATF 900-14-D-20
5STF 09T
5STF 09T1225	847	1200	13.0	1.23	0.31	20, 25	125	32.0	10.0	10	T1	ATF 900-12-T-25
5STF 09T1420		1400										ATF 900-14-T-20
5STF 10F
5STF 10F2810	1003	2800	13.0	2.56	0.24	80, 100	125	16.0	4.0	22	F	ATF 1000-28-F-10
5STF 10F3080		3000										ATF 1000-30-F-80
5STF 11F
5STF 11F2810	1112	2800	14.0	2.14	0.25	100, 125	125	16.0	4.0	22	F	ATF 1100-28-F-10
5STF 11F3010		3000										ATF 1100-30-F-10
5STF 12F
5STF 12F1832	1202	1800	17.0	1.99	0.21	25, 32, 40, 50	125	16.0	4.0	22	F	ATF 1200-18-F-32
5STF 12F2025		2000										ATF 1200-20-F-25
5STF 12F2040		2000										ATF 1200-20-F-40
5STF 13F
5STF 13F1020	1252	1000	21.0	1.77	0.24	20, 25	125	16.0	4.0	22	F	ATF 1300-10-F-20
5STF 13F1220		1200										ATF 1300-12-F-20
5STF 14F
5STF 14F1863	1440	1800	17.0	1.60	0.17	63, 70	125	16.0	4.0	22	F	ATF 1400-18-F-63
5STF 14F2063		2000										ATF 1400-20-F-63
5STF 15F
5STF 15F1032	1532	1000	21.0	1.28	0.20	32, 40	125	16.0	4.0	22	F	ATF 1500-10-F-32
5STF 15F1232		1200										ATF 1500-12-F-32
5STF 15F1840	1489	1800	17.0	1.60	0.14	40, 50	125	16.0	4.0	22	F	ATF 1500-18-F-40
5STF 15F2040		2000										ATF 1500-20-F-40
5STF 16F
5STF 16F1213	1526	1200	21.0	1.62	0.12	12.5, 16	125	16.0	4.0	22	F	ATF 1600-12-F-13
5STF 16F1413		1400										ATF 1600-14-F-13
5STF 17F
5STF 17F1220	1693	1200	21.0	1.40	0.11	20, 25	125	16.0	4.0	22	F	ATF 1700-12-F-20
5STF 17F1420		1400										ATF 1700-14-F-20
5STF 18F
5STF 18F1010	1779	1000	22.0	1.37	0.09	10, 12.5	125	16.0	4.0	22	F	ATF 1800-10-F-10
5STF 18F1210		1200										ATF 1800-12-F-10
5STF 23H
5STF 23H2040	2322	2000	42.0	1.52	0.11	40, 60	125	10.0	3.0	50	H	ATF 2300-20-H-40
5STF 28H
5STF 28H2060	2667	2000	46.5	1.20	0.10	60, 80	125	10.0	3.0	50	H	ATF 2800-20-H-60

Hızlı Anahtarlamalı Tristörler Westcode (IXYS UK Westcode, Littelfuse Technology)

Hızlı Anahtarlamalı Tristörler Littelfuse Technology, eskiden Westcode Semiconductors, düşük anahtarlama kayıpları ve yüksek di/dt performansı sağlar.

Hızlı Anahtarlamalı Tristörler Westcode'dan temin edilebilir 400V kadar 1200V, akımdan 295A kadar 1007A ve kapanma süresi t_q itibaren 10μs kadar 30μs.

Tip	VDRM VRRM	IT(AV)M (TC = 55°C)	ITSM	I2t	tq	VT0	rT	Tvj max	Rth(j-c)	Dava	Boyutlar ØDxØdxH	Değiştirme AS ENERGITM	Veri sayfası
	V	A	A	A2·s	µs	V	mΩ	ºC	K/W		mm		PDF
P0295WC12D	1200	295	2700	36.5x103	20	1.600	1.230	125	0.0950	W8	42x19x14	ATDP0295WC12D
P0295WC12E					25							ATDP0295WC12E
P0327WC08C	800	327	3250	63.9x103	15	1.550	0.870	125	0.0950	W8	42x19x14	ATDP0327WC08C
P0327WC08D					20							ATDP0327WC08D
P0327WC08E					25							ATDP0327WC08E
P0327WC08F					30							ATDP0327WC08F
P0327WC12C	1200	327	3250	63.9x103	15	1.550	0.870	125	0.0950	W8	42x19x14	ATDP0327WC12C
P0327WC12D					20							ATDP0327WC12D
P0327WC12E					25							ATDP0327WC12E
P0327WC12F					30							ATDP0327WC12F
P0366WC04A	400	366	4700	110x103	10	1.400	0.670	125	0.0950	W8	42x19x14	ATDP0366WC04A
P0366WC04B					12							ATDP0366WC04B
P0366WC04C					15							ATDP0366WC04C
P0366WC06A	600	366	4700	110x103	10	1.400	0.670	125	0.0950	W8	42x19x14	ATDP0366WC06A
P0366WC06B					12							ATDP0366WC06B
P0366WC06C					15							ATDP0366WC06C
P0366WC08A	800	366	4700	110x103	10	1.400	0.670	125	0.0950	W8	42x19x14	ATDP0366WC08A
P0366WC08B					12							ATDP0366WC08B
P0366WC08C					15							ATDP0366WC08C
P0367WC12E	1200	367	3600	64.8x103	25	1.170	0.920	125	0.0950	W8	42x19x14	ATDP0367WC12E
P0367WC12F					30							ATDP0367WC12F
P0389WC04B	400	389	5000	125x103	12	1.050	0.880	125	0.0950	W8	42x19x14	ATDP0389WC04B
P0389WC04C					15							ATDP0389WC04C
P0389WC08B	800	389	5000	125x103	12	1.050	0.880	125	0.0950	W8	42x19x14	ATDP0389WC08B
P0389WC08C					15							ATDP0389WC08C
P0515WC04B	400	515	6500	211x103	12	0.950	0.377	125	0.0950	W8	42x19x14	ATDP0515WC04B
P0515WC04C					15							ATDP0515WC04C
P0515WC04D					20							ATDP0515WC04D
P0515WC06B	600	515	6500	211x103	12	0.950	0.377	125	0.0950	W8	42x19x14	ATDP0515WC06B
P0515WC06C					15							ATDP0515WC06C
P0515WC06D					20							ATDP0515WC06D
P0838LC06B	600	1110	12300	750x103	12	1.200	0.280	125	0.0320	W10	58x34x27	ATDP0838LC06B
P0838LC06C					15							ATDP0838LC06C
P0838LC08B	800	1110	12300	750x103	12	1.200	0.280	125	0.0320	W10	58x34x27	ATDP0838LC08B
P0838LC08C					15							ATDP0838LC08C
P0848YC04B	400	848	8750	383x103	12	1.010	0.305	125	0.0500	W58	42x25x14	ATDP0848YC04B
P0848YC04C					15							ATDP0848YC04C
P0848YC06B	600	848	8750	383x103	12	1.010	0.305	125	0.0500	W58	42x25x14	ATDP0848YC06B
P0848YC06C					15							ATDP0848YC06C
P1007LC08D	800	1007	9500	451x103	20	1.509	0.265	125	0.0320	W10	58x34x27	ATDP1007LC08D
P1007LC08E					25							ATDP1007LC08E
P1007LC08F					30							ATDP1007LC08F
P1007LC12D	1200	1007	9500	451x103	20	1.509	0.265	125	0.0320	W10	58x34x27	ATDP1007LC12D
P1007LC12E					25							ATDP1007LC12E
P1007LC12F					30							ATDP1007LC12F

Disk tipi tristörler için hava soğutmalı ve su soğutmalı ısı alıcıları

Yarı iletken cihazların yüksek akımlarda ve yüksek ters voltajlarda çalışmasına, silikon çipin p-n bağlantısında yüksek güç eşlik eder.

Güç SCR tristörlerini soğutmak için hava ve su ısı alıcıları kullanılır.

Isı emici, güç dağıtımı değeri ve soğutma yüzeyinin alanı ile karakterize edilir ve tristörün çalışma gücünde gerekli ısı dağıtımı temelinde seçilir.

Disk tipi tristörlerde, pres kontaklarının gerekli sıkıştırılması sadece soğutucu ile monte edildiklerinde sağlanır.

Elektrik kayıplarını minimumda ve ısı dağılımını maksimumda tutmak için, montaj sırasında gerekli sıkıştırma kuvveti Fm sağlanmalıdır.

Tristör üzerindeki eksenel kuvvetin Fm değer aralığı, yani tristör sıkıştırma kuvveti, paket çapına (muhafaza tipi) bağlı olarak 10 ila 100 kN arasındadır ve veri sayfasında belirtilmiştir.

Soğutucular disk (tablet tipi) yarı iletkenler için kullanılır ve temas yüzeyi çapı Ø19 mm için Ø100 mm.

Disk tipi SCR tristörlerin soğutucuları hakkında daha fazla bilgi için bkz.:
"Hava soğutmalı soğutucu O serisi", "Hava soğutucu SF serisi", "Su soğutucu SS serisi".

Güç diski tipi tristörler için montaj önerileri

Tristör ve soğutucunun eşleşen yüzeyleri arasındaki ısı transferinin ve elektriksel temasın tüm sıcaklık aralığı boyunca güvenilirliği uygun tork (sıkıştırma kuvveti) ile sağlanır.

Montajdan önce şunları yapmalısınız görsel denetim (1) mekanik hasarlar için temas yüzeyleri ve silin (2), alkol ile ıslatılmış (toluen, benzin, aseton).

İncelemeden sonra, mevcut kontakları düzeltin (kurşun), bir pim takın yapının hizalanmasını sabitlemek için.

Isı transferi parametrelerini iyileştirmek için tavsiye edilenler yağlamak için (3) montajdan önce ince bir silikon termal iletken macun tabakası, ki bu montaj için zorunlu bir koşul değildir.

Tristörü takın (3), soğutucunun ikinci kısmı, fiberglas izolatör ve baskı pulu.

Traversi geçirmek için (4) ve somunları eşit şekilde sıkın. Emin olun yanlış hizalama yok ve eşitlik temas yüzeylerinin.

Parçalar yeterince kenetlenmiş ancak hareket edebiliyorsa, soğutucuyu düz bir yüzeye yerleştirmenizi ve paralellik toleransının kontrol edilmesi yüzeylerin genel bitişik düzleminin (5).

Her bir somunu kelepçeleyin sırayla (yaklaşık çeyrek tur) durağa (6). Traversin sapma miktarı, elde edilen sıkıştırma kuvvetinin gerekli olana karşılık gelip gelmediğini belirler.

Montajdan sonra, bağlantı elemanları (somunlar ve pullar) korozyona karşı ayrıca emniyete alınmalıdır.

Güç tristörleri için ipuçları ve öneriler:

Güç tristörleri uzun süre kendi güçlerinde çalıştırılmamalıdır. limit yük tüm parametreler için. Bu durumda, güvenlik faktörü cihazın gerekli güvenilirlik derecesine göre belirlenir.

Arızalı bir güç tristörünü, değiştirilen tristörün parametrelerine uyan bir tristörle değiştirin.

Yüksek ortam sıcaklığına sahip bir ortamda çalışırken aşırı soğutma sağlanmalıdır.

Uygun ısı dağılımını sağlamak için güç tristörlerinin ve soğutucuların toz ve kirleticilerden arındırılması için periyodik olarak temizlenmesi önerilir.

Paralel bağlı güç tristörleri arasındaki akımları eşitlemek için endüktif akım bölücüler (genellikle bükülmüş toroidal tel) kullanılmalıdır. En popüler bağlantı yöntemleri kapalı devre, ortak bobin devresi veya güç tristörüdür. Bu durumda akım bölücülerin verimliliği manyetik telin kesiti tarafından belirlenir.

Güç tristörleri seri bağlandığında gerilim dengesizliğinin önlenmesi, her tristöre paralel bağlanan şönt dirençler kullanılarak sağlanır. Geçici koşullarda gerilim eşitlemesi, her tristöre paralel kondansatörler bağlanarak sağlanır.

Çalışma sırasında yüksek gerilim altındaki güç tristörlerine dokunmak kesinlikle yasaktır.
