Dirençler 75W Tel Sarımlı Borulu Sabit ve Montaj Donanımı

Güç derecesi		75W
Direnç aralığı		1.8 Ohm – 100 kOhm
Direnç toleransı		±5%, ±10%
Fiyat	Direnç FPT 75W 1.8R - 43R
	Direnç FPT 75W 47R - 220R
	Direnç FPT 75W 230R - 10K
	Direnç FPT 75W 11K - 100K
Boyutlar D×L×H×d		30×140×43×20 mm
Ağırlık		130 g

FPT tipi tel sargılı regüle edilmemiş dirençler (Sabit Boyalı Borulu Rezistanslar) serisi, dağıtma gücü 75W, 1,8 Ohm ila 100 kOhm arasında nominal direnç. Benzer direnç serileri RX20, RXG, RXHG'dir. Dirençler AC ve DC devrelerde kullanılmak üzere tasarlanmıştır, akım sınırlaması ve voltaj dağıtımı sağlar. Belirli bir nominal güce sahip dirençler, bireysel siparişe göre de üretilebilir.

WireWound Borulu Sabit Dirençler için Veri Sayfası PDF'si.

Dirençlerin direnç değerleri E24 serisini takip eder.

Yapısal olarak direnç, üzerine konstantan (düşük dirençli direnç) veya nikrom (yüksek dirençli direnç) telin sarıldığı boru şeklinde bir seramik çekirdekten oluşur. Dirençler ısıya ve neme dayanıklı izolasyon boyası ile kaplanır.

Kontaklar, direnç uçları sert, vida delikli bant tipi veya lehim iletkenleri içindir. Montaj türü menteşelidir. Dirençlerin panel üzerine montajı bir dizi bağlantı elemanı ile sağlanır. Direnç toleransı ±%5, ±%10'dur.

AC'de maksimum çalışma gerilimi 1000V, DC'de - 1400V. Yüksek ortam sıcaklığında çalışma +155°C'yi aşmaz (aynı zamanda güç nominal gücün %60'ına düşürülür), sınır sıcaklık +250°C'ye kadar. Tel dirençlerin yalıtım direnci en az 1000 MOhm'dur. Çalışma süresi - en az 15000 saat.

Hesap makinesini kullanarak, dirençler paralel veya seri bağlandığında toplam direnci ve devredeki direnç direncini hesaplamak uygundur.

Tel borulu dirençler, çimento dirençler ve alüminyum gövdeli dirençlerin karşılaştırmalı özellikleri karşılaştırmalı tabloda sunulmuştur.

Ayrıntılı direnç özellikleri, genel ve montaj boyutları, montaj kiti, kurulum ve çalıştırma önerileri aşağıdaki sayfada verilmiştir.

Firmamız tel sarımlı boru rezistans üretimi ve satışı yapmaktadır. Tüm ürünlerimiz sıkı kalite kontrolünden geçmekte ve gerekli standartları karşılamaktadır. Üretici olduğumuzdan ve nihai ürünün fiyatına bayi işaretlemeleri dahil olmadığından, düşük fiyatlı eyer ambalajımız var.

Firmamız tarafından tedarik edilen 75W dirençlerin garanti süresi 2 yıldır. Ürünlerin kalitesini onaylayan belgeler sağlanmaktadır.

Devamını oku

75W Tel Sargılı Boru Şeklinde Sabit Dirençler için son fiyat miktara, teslimat şartlarına ve ödeme şekline bağlıdır.

Tel Sargılı Boru Dirençler 75W'ın satın alınmasıyla ilgili sorularınız için şu adrese bir e-posta talebi gönderin::

[email protected]

Ve size teslimat için ticari bir teklif sunacağız.
Çok sayıda kişi için, bireysel bir fiyat sağlayacağız!!!

Taleplerinize ve teknik görevinize göre üretim tesislerimizde
ürün üretmeye açığız.

Seramik Tel Sargılı Borulu Sabit Dirençlerin nominal değerleri aralığı 75 Watt:

1.8 Ohm – 62 Ohm		68 Ohm – 2.7 kOhm		3 kOhm – 100 kOhm
Nominal	Fiyat	Nominal	Fiyat	Nominal	Fiyat
FPT 75W 1.8 Ohm	+ –	FPT 75W 68 Ohm	+ –	FPT 75W 3 kOhm	+ –
FPT 75W 2 Ohm	+ –	FPT 75W 75 Ohm	+ –	FPT 75W 3.3 kOhm	+ –
FPT 75W 2.2 Ohm	+ –	FPT 75W 82 Ohm	+ –	FPT 75W 3.6 kOhm	+ –
FPT 75W 2.4 Ohm	+ –	FPT 75W 91 Ohm	+ –	FPT 75W 3.9 kOhm	+ –
FPT 75W 2.7 Ohm	+ –	FPT 75W 100 Ohm	+ –	FPT 75W 4.3 kOhm	+ –
FPT 75W 3 Ohm	+ –	FPT 75W 110 Ohm	+ –	FPT 75W 4.7 kOhm	+ –
FPT 75W 3.3 Ohm	+ –	FPT 75W 120 Ohm	+ –	FPT 75W 5 kOhm	+ –
FPT 75W 3.6 Ohm	+ –	FPT 75W 130 Ohm	+ –	FPT 75W 5.1 kOhm	+ –
FPT 75W 3.9 Ohm	+ –	FPT 75W 150 Ohm	+ –	FPT 75W 5.6 kOhm	+ –
FPT 75W 4.3 Ohm	+ –	FPT 75W 160 Ohm	+ –	FPT 75W 6.2 kOhm	+ –
FPT 75W 4.7 Ohm	+ –	FPT 75W 180 Ohm	+ –	FPT 75W 6.8 kOhm	+ –
FPT 75W 5 Ohm	+ –	FPT 75W 200 Ohm	+ –	FPT 75W 7.5 kOhm	+ –
FPT 75W 5.1 Ohm	+ –	FPT 75W 220 Ohm	+ –	FPT 75W 8.2 kOhm	+ –
FPT 75W 5.6 Ohm	+ –	FPT 75W 240 Ohm	+ –	FPT 75W 9.1 kOhm	+ –
FPT 75W 6.2 Ohm	+ –	FPT 75W 270 Ohm	+ –	FPT 75W 10 kOhm	+ –
FPT 75W 6.8 Ohm	+ –	FPT 75W 300 Ohm	+ –	FPT 75W 11 kOhm	+ –
FPT 75W 7.5 Ohm	+ –	FPT 75W 330 Ohm	+ –	FPT 75W 12 kOhm	+ –
FPT 75W 8.2 Ohm	+ –	FPT 75W 360 Ohm	+ –	FPT 75W 13 kOhm	+ –
FPT 75W 9.1 Ohm	+ –	FPT 75W 390 Ohm	+ –	FPT 75W 15 kOhm	+ –
FPT 75W 10 Ohm	+ –	FPT 75W 430 Ohm	+ –	FPT 75W 18 kOhm	+ –
FPT 75W 11 Ohm	+ –	FPT 75W 470 Ohm	+ –	FPT 75W 20 kOhm	+ –
FPT 75W 12 Ohm	+ –	FPT 75W 500 Ohm	+ –	FPT 75W 22 kOhm	+ –
FPT 75W 13 Ohm	+ –	FPT 75W 510 Ohm	+ –	FPT 75W 24 kOhm	+ –
FPT 75W 15 Ohm	+ –	FPT 75W 560 Ohm	+ –	FPT 75W 27 kOhm	+ –
FPT 75W 16 Ohm	+ –	FPT 75W 620 Ohm	+ –	FPT 75W 30 kOhm	+ –
FPT 75W 18 Ohm	+ –	FPT 75W 680 Ohm	+ –	FPT 75W 33 kOhm	+ –
FPT 75W 20 Ohm	+ –	FPT 75W 750 Ohm	+ –	FPT 75W 36 kOhm	+ –
FPT 75W 22 Ohm	+ –	FPT 75W 820 Ohm	+ –	FPT 75W 39 kOhm	+ –
FPT 75W 24 Ohm	+ –	FPT 75W 910 Ohm	+ –	FPT 75W 43 kOhm	+ –
FPT 75W 27 Ohm	+ –	FPT 75W 1 kOhm	+ –	FPT 75W 47 kOhm	+ –
FPT 75W 30 Ohm	+ –	FPT 75W 1.1 kOhm	+ –	FPT 75W 50 kOhm	+ –
FPT 75W 33 Ohm	+ –	FPT 75W 1.2 kOhm	+ –	FPT 75W 51 kOhm	+ –
FPT 75W 36 Ohm	+ –	FPT 75W 1.3 kOhm	+ –	FPT 75W 56 kOhm	+ –
FPT 75W 39 Ohm	+ –	FPT 75W 1.5 kOhm	+ –	FPT 75W 62 kOhm	+ –
FPT 75W 43 Ohm	+ –	FPT 75W 1.6 kOhm	+ –	FPT 75W 68 kOhm	+ –
FPT 75W 47 Ohm	+ –	FPT 75W 1.8 kOhm	+ –	FPT 75W 75 kOhm	+ –
FPT 75W 50 Ohm	+ –	FPT 75W 2 kOhm	+ –	FPT 75W 82 kOhm	+ –
FPT 75W 51 Ohm	+ –	FPT 75W 2.2 kOhm	+ –	FPT 75W 91 kOhm	+ –
FPT 75W 56 Ohm	+ –	FPT 75W 2.4 kOhm	+ –	FPT 75W 100 kOhm	+ –
FPT 75W 62 Ohm	+ –	FPT 75W 2.7 kOhm	+ –

Dirençler için Parça Numaralandırma Kılavuzu 75W:

Direnç

FPT

75W

100 Ohm

±10%

Direnç	–	Ürün Adı.
FPT	–	Sabit Boyalı Borulu Direnç Serisi.
75W	–	Nominal Güç, Watt.
100 Ohm	–	Nominal Direnç.
±10%	–	Hoşgörü.

Tel Sargılı Borulu Dirençler 75W'ın elektriksel ve teknik özellikleri:

Güç derecesi	75W
Direnç aralığı	1.8 Ohm – 100 kOhm
Nominal direnç değerleri serisi	E24, Direnç değerleri veri sayfası
Direnç toleransı	± 5%, ± 10%
Nominal gerilim	V_max = (P_nom × R_nom)^0.5
Maksimum çalışma gerilimi	1400V
Çalışma sıcaklığı	-60°C ... +155°C
Yükseltilmiş ortam çalışma sıcaklığı	70ºC
35°C'de yoğuşma olmaksızın bağıl nem	<98%
Direncin sıcaklık katsayısı	±500 ppm/°C
Hakarete karşı direnç	1000 MOhm
Ömür boyu	15000 saatler

Tel Sargılı Borulu Dirençler için Montaj Donanımı

Dirençlerin montajı için montaj donanımı kullanılır. Dirençler, ayrı olarak sipariş edilmesi gereken montaj braketleri (köşeler) dahil olmak üzere bir dizi montaj donanımı ile birlikte tedarik edilebilir.


Fotoğraf	Montaj donanımı ve braket serisi	Fiyat	Boyutlar, mm							Ağırlık
			Dişli çubuk		Seramik burç		Montaj braketleri	Direnç ekseni ile panel arasındaki boyut	Direnç ve panel arasındaki boyut
			L	Ød₁	ØD	Ød	AxAxB	k	h
	HDW 75W	+ –	210	М5	30	18	30x30x15	24	9.5±1	55 g
	BR 75W (2 ad.)	+ –								21 g

Tel Sargılı Borulu Dirençler için Montaj Donanımının Eksiksizliği


Öğe	7.5, 10, 15 Watt	25, 50, 75, 100, 160 Watt
Dişli çubuk M5	1 ad.	1 ad.
Seramik burç	-	2 ad.
Vida-somun M5	2 ad.	2 ad.
Düz pul	2 ad.	2 ad.
Yaylı rondela	2 ad.	2 ad.
Asbest yıkayıcı	2 ad.	2 ad.
Textolite yıkayıcı	2 ad.	-
Köşebentler (Köşeler)	-	2 ad.

Tüp dirençlerin montaj yöntemleri

Dirençler için mekanik faktörlerin etkisiyle menteşeli montaj şekli uygulanır. Dirençler montaj plakalarına montaj donanımı ile sabitlenir:

direnç gücü 3 ila 25 Watt - konsol veya montaj saplamalarının uçlarındaki iki braket üzerinde
50 ila 160 Watt direnç gücü - sadece montaj saplamalarının uçlarındaki iki brakette

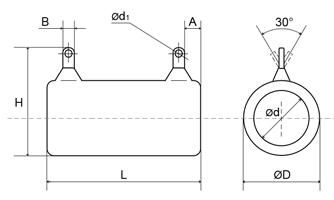

Tel Sargılı Borulu Sabit Dirençlerin Genel ve Montaj Boyutları 75W:


L, mm	ØD, mm	H, mm	Ød, mm	Ød₁, mm	B, mm	A, mm
140	30	43	20	3	6	4.5

AS ENERGI'den Tel Sargılı Borulu Seramik Güç Dirençleri

Firmamız sabit ve ayarlanabilir tip tel sarımlı boru rezistansların imalatını ve satışını yapmaktadır.
Bizden herhangi bir hacimde direnç satın alabilirsiniz ve büyük partiler sipariş ederken fiyat daha düşük olacaktır.
Müşterilerimizin güvenini kazandık ve tüm dünyaya ürün tedarik ediyoruz.

WireWound Borulu Dirençleri satın almak için şu adrese bir e-posta isteği gönderin:

[email protected]

Ve size teslimat için ticari bir teklif sunacağız.

Tel Sargılı Borulu Sabit Dirençler için Veri Sayfası (pdf spesifikasyonu):

WireWound Borulu Sabit Dirençler için Veri Sayfası PDF'si

Dirençlerin kullanımı ve işletimi için kılavuz:

Kabloları özel olarak tasarlanmış deliklerdeki direnç uçlarına lehimleyin.
Dirençleri ekipmana monte ederken Sn40Pb60 lehim kullanılması önerilir. Havya çekirdek sıcaklığı 300°C'dir. Havya gücü 65W'tır. Akı, ağırlıkça %25 reçine ve ağırlıkça %75 izopropil veya etil alkolden oluşmalıdır. Lehimleme süresi 5 sn.
Dirence verilebilecek voltaj, formüle göre nominal (veya izin verilen) güç P_nom ve nominal direnç R_nom temelinde hesaplanan değeri aşmamalıdır:
V_max = (P_nom × R_nom)^0.5
Rezonans frekans değeri - 1500 Hz.
Yüzde 95 iş kaynağı - 30 000 saatler.
Bu bileşimin gaz ortamının etkisi altında dirençlerin çalıştırılmasına izin verilir (patlayıcı bir karışım oluşmadan):
- azot - %96'ya kadar;
- oksijen - %50'ye kadar;
- karbondioksit - %3'e kadar;
- hidrojen - %20'ye kadar;
- helyum - %1'e kadar;
- argon - %1,5'e kadar.
Dirençlerin 10~5 mm Hg'ye düşürülmüş atmosferik basınca maruz kalma sırasında ve sonrasında çalıştırılmasına izin verilir.
500V üzerindeki gerilimlere sahip elektrik devrelerinde dirençler, montaj noktalarında ek yalıtım ile kullanılmalıdır.
Dirençleri 176,6 m/s² (18g) ivmeli 1 ila 2500 Hz titreşim yüklerine sahip ekipmanlarda kullanırken, direnç uçları 5-25 W dirençler için Ø4 mm ve 15-20 mm uzunluğunda ve 50-100 W dirençler için Ø5 mm ve 15-20 mm uzunluğunda bir poliklorovinil tüp ile yalıtımlı 0,5 mm² tel kesiti ile lehimlenmelidir.
Çekme kuvveti değeri 20N (2 kgf) olmalıdır.
Rezonans frekanslarının olmaması gereken aralığın üst frekansı - 1000 Hz.
Direncin maksimum yüzey sıcaklığı 250°C'den fazla değildir.

Direnç güç azaltma grafiği:

Ortam sıcaklığı nominal değerleri aştığında yük gücü değer kaybı eğrisine göre azaltılmalıdır.

Yüksek güç dirençlerinin karşılaştırmalı performansı:

Direnç Serisi		Tip	Yapı	Güç, W	Direnç Aralığı, Ohm	Maksimum Gerilim, V	Direnç Toleransı
	FPT, RX20	Sabit	Tel Borulu Seramik	3 - 160W	1 R - 100 K	~1000V =1400V	± 5% ± 10%
	APT, RX20	Ayarlanabilir, Düzenlenmiş	Tel Borulu Seramik	3 - 160W	1 R - 100 K	~1000V =1400V	± 5% ± 10%
	SQP, RX27, CR-L	Sabit	Tel Seramik Çimento	5 - 25W	0,01 R - 100 K	~1500V =1000V	± 5%
	AH, HS, RX24	Sabit	Tel Seramik, Radyatörlü Alüminyum Kasa	5 - 1000W	0,01 R - 100 K	~2500V =2500V	± 5%
