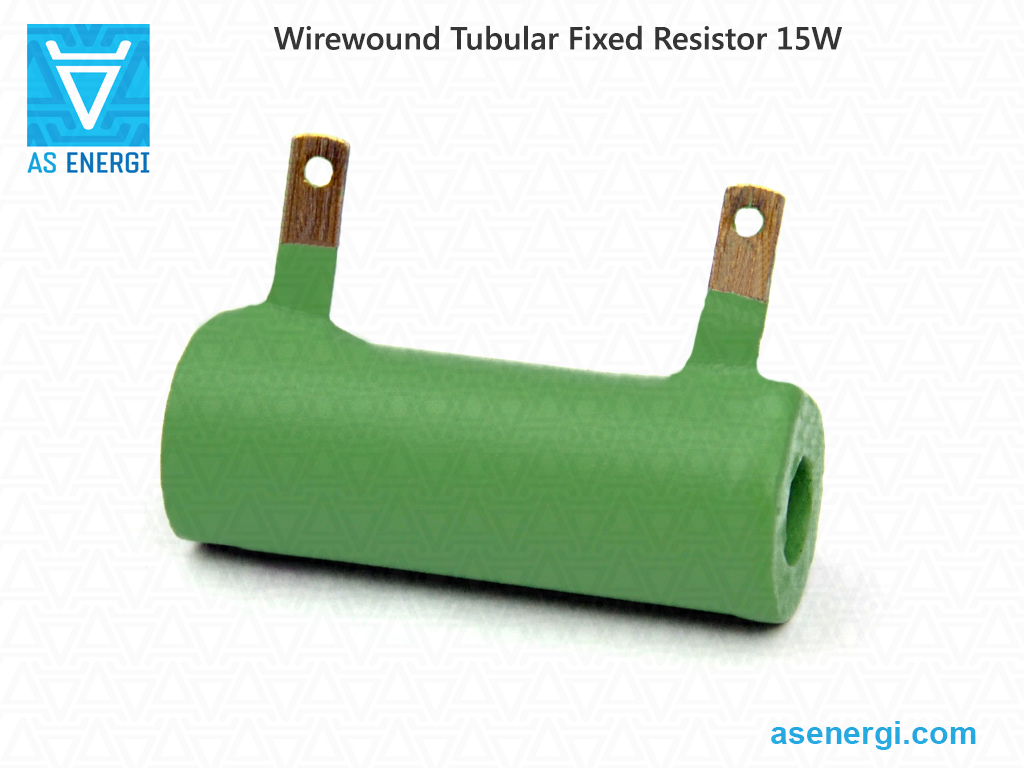

AS ENERGIDirençler 15W Tel Sarımlı Borulu Sabit ve Montaj Donanımı
| Güç derecesi | 15W | |
| Direnç aralığı | 1.8 Ohm – 15 kOhm | |
| Direnç toleransı | ±5%, ±10% | |
| Fiyat | Direnç FPT 15W 1.8R - 100R | |
| Direnç FPT 15W 110R - 910R | ||
| Direnç FPT 15W 1K - 15K | ||
| Boyutlar D×L×H×d | 17×45×31×8 mm | |
| Ağırlık | 22 g | |
FPT tipi tel sargılı regüle edilmemiş dirençler (Sabit Boyalı Borulu Rezistanslar) seri, yayma gücü 15W, nominal direnç 1,8 Ohm ila 15 kOhm.Similar series of resistors are RX20, RXG, RXHG. Benzer direnç serileri RX20, RXG, RXHG'dir. Dirençler AC ve DC devrelerde kullanılmak üzere tasarlanmıştır, akım sınırlaması ve voltaj dağıtımı sağlar. Belirli bir nominal güce sahip dirençler, bireysel siparişe göre de üretilebilir.
Tel Sargı Borulu Sabit Dirençler için Veri Sayfası PDF'si.
Dirençlerin direnç değerleri E24 serisini takip eder.
Yapısal olarak direnç, üzerine konstantan (düşük dirençli direnç) veya nikrom (yüksek dirençli direnç) telin sarıldığı boru şeklinde bir seramik çekirdekten oluşur. Dirençler ısıya ve neme dayanıklı izolasyon boyası ile kaplanır.
Kontaklar, direnç uçları sert, vida delikli bant tipi veya lehim iletkenleri içindir. Montaj türü menteşelidir. Dirençlerin panel üzerine montajı bir dizi bağlantı elemanı ile sağlanır. Direnç toleransı ±%5, ±%10'dur.
AC'de maksimum çalışma gerilimi 1000V, DC'de - 1400V. Yüksek ortam sıcaklığında çalışma +155°C'yi aşmaz (aynı zamanda güç nominal gücün %60'ına düşürülür), sınır sıcaklık +250°C'ye kadar. Tel dirençlerin yalıtım direnci en az 1000 MOhm'dur. Çalışma süresi - en az 15000 saat.
Hesap makinesini kullanma, Dirençler paralel veya seri bağlandığında toplam direnci ve devredeki direnç direncini hesaplamak uygundur.
Tel borulu dirençler, çimento dirençler ve alüminyum gövdeli dirençlerin karşılaştırmalı özellikleri karşılaştırmalı tabloda sunulmuştur.
Ayrıntılı direnç özellikleri, genel ve montaj boyutları, montaj kiti, kurulum ve çalıştırma önerileri aşağıdaki sayfada verilmiştir.
Firmamız tel sarımlı boru rezistans üretimi ve satışı yapmaktadır. Tüm ürünlerimiz sıkı kalite kontrolünden geçmekte ve gerekli standartları karşılamaktadır. Üretici olduğumuzdan ve nihai ürünün fiyatına bayi işaretlemeleri dahil olmadığından, düşük fiyatlı eyer ambalajımız var.
Firmamız tarafından tedarik edilen 15W dirençlerin garanti süresi 2 yıldır. Ürünlerin kalitesini onaylayan belgeler sağlanmaktadır.
15W Tel Sargılı Boru Şeklinde Sabit Dirençler için son fiyat miktara, teslimat şartlarına ve ödeme şekline bağlıdır.
Tel Sargılı Borulu Dirençler 15W'ın satın alınmasıyla ilgili sorularınız için şu adrese bir e-posta talebi gönderin:
Ve size teslimat için ticari bir teklif sunacağız.
Çok sayıda kişi için, bireysel bir fiyat sağlayacağız!!!
Taleplerinize ve teknik görevinize göre üretim tesislerimizde
ürün üretmeye açığız.
Seramik Tel Sargılı Borulu Sabit Dirençlerin nominal değerleri aralığı 15 Watt:
| 1.8 – 36 Ohm | 39 – 750 Ohm | 820 Ohm – 15 kOhm | |||
| Nominal | Fiyat | Nominal | Fiyat | Nominal | Fiyat |
| FPT 15W 1.8 Ohm |
+
–
|
FPT 15W 39 Ohm |
+
–
|
FPT 15W 820 Ohm |
+
–
|
| FPT 15W 2 Ohm |
+
–
|
FPT 15W 43 Ohm |
+
–
|
FPT 15W 910 Ohm |
+
–
|
| FPT 15W 2.2 Ohm |
+
–
|
FPT 15W 47 Ohm |
+
–
|
FPT 15W 1 kOhm |
+
–
|
| FPT 15W 2.4 Ohm |
+
–
|
FPT 15W 51 Ohm |
+
–
|
FPT 15W 1.1 kOhm |
+
–
|
| FPT 15W 2.7 Ohm |
+
–
|
FPT 15W 56 Ohm |
+
–
|
FPT 15W 1.2 kOhm |
+
–
|
| FPT 15W 3 Ohm |
+
–
|
FPT 15W 62 Ohm |
+
–
|
FPT 15W 1.3 kOhm |
+
–
|
| FPT 15W 3.3 Ohm |
+
–
|
FPT 15W 68 Ohm |
+
–
|
FPT 15W 1.5 kOhm |
+
–
|
| FPT 15W 3.6 Ohm |
+
–
|
FPT 15W 75 Ohm |
+
–
|
FPT 15W 1.6 kOhm |
+
–
|
| FPT 15W 3.9 Ohm |
+
–
|
FPT 15W 82 Ohm |
+
–
|
FPT 15W 1.8 kOhm |
+
–
|
| FPT 15W 4.3 Ohm |
+
–
|
FPT 15W 91 Ohm |
+
–
|
FPT 15W 2 kOhm |
+
–
|
| FPT 15W 4.7 Ohm |
+
–
|
FPT 15W 100 Ohm |
+
–
|
FPT 15W 2.2 kOhm |
+
–
|
| FPT 15W 5.1 Ohm |
+
–
|
FPT 15W 110 Ohm |
+
–
|
FPT 15W 2.4 kOhm |
+
–
|
| FPT 15W 5.6 Ohm |
+
–
|
FPT 15W 120 Ohm |
+
–
|
FPT 15W 2.7 kOhm |
+
–
|
| FPT 15W 6.2 Ohm |
+
–
|
FPT 15W 130 Ohm |
+
–
|
FPT 15W 3 kOhm |
+
–
|
| FPT 15W 6.8 Ohm |
+
–
|
FPT 15W 150 Ohm |
+
–
|
FPT 15W 3.3 kOhm |
+
–
|
| FPT 15W 7.5 Ohm |
+
–
|
FPT 15W 160 Ohm |
+
–
|
FPT 15W 3.6 kOhm |
+
–
|
| FPT 15W 8.2 Ohm |
+
–
|
FPT 15W 180 Ohm |
+
–
|
FPT 15W 3.9 kOhm |
+
–
|
| FPT 15W 9.1 Ohm |
+
–
|
FPT 15W 200 Ohm |
+
–
|
FPT 15W 4.3 kOhm |
+
–
|
| FPT 15W 10 Ohm |
+
–
|
FPT 15W 220 Ohm |
+
–
|
FPT 15W 4.7 kOhm |
+
–
|
| FPT 15W 11 Ohm |
+
–
|
FPT 15W 240 Ohm |
+
–
|
FPT 15W 5.1 kOhm |
+
–
|
| FPT 15W 12 Ohm |
+
–
|
FPT 15W 270 Ohm |
+
–
|
FPT 15W 5.6 kOhm |
+
–
|
| FPT 15W 13 Ohm |
+
–
|
FPT 15W 300 Ohm |
+
–
|
FPT 15W 6.2 kOhm |
+
–
|
| FPT 15W 15 Ohm |
+
–
|
FPT 15W 330 Ohm |
+
–
|
FPT 15W 6.8 kOhm |
+
–
|
| FPT 15W 16 Ohm |
+
–
|
FPT 15W 360 Ohm |
+
–
|
FPT 15W 7.5 kOhm |
+
–
|
| FPT 15W 18 Ohm |
+
–
|
FPT 15W 390 Ohm |
+
–
|
FPT 15W 8.2 kOhm |
+
–
|
| FPT 15W 20 Ohm |
+
–
|
FPT 15W 430 Ohm |
+
–
|
FPT 15W 9.1 kOhm |
+
–
|
| FPT 15W 22 Ohm |
+
–
|
FPT 15W 470 Ohm |
+
–
|
FPT 15W 10 kOhm |
+
–
|
| FPT 15W 24 Ohm |
+
–
|
FPT 15W 510 Ohm |
+
–
|
FPT 15W 11 kOhm |
+
–
|
| FPT 15W 27 Ohm |
+
–
|
FPT 15W 560 Ohm |
+
–
|
FPT 15W 12 kOhm |
+
–
|
| FPT 15W 30 Ohm |
+
–
|
FPT 15W 620 Ohm |
+
–
|
FPT 15W 13 kOhm |
+
–
|
| FPT 15W 33 Ohm |
+
–
|
FPT 15W 680 Ohm |
+
–
|
FPT 15W 15 kOhm |
+
–
|
| FPT 15W 36 Ohm |
+
–
|
FPT 15W 750 Ohm |
+
–
|
||
Dirençler için Parça Numaralandırma Kılavuzu 15W:
| Direnç | FPT | 15W | 100 Ohm | ±10% |
| Direnç | – | Ürün Adı. |
| FPT | – | Sabit Boyalı Borulu Direnç Serisi. |
| 15W | – | Nominal Güç, Watt. |
| 100 Ohm | – | Nominal Direnç. |
| ±10% | – | Hoşgörü. |
Elektrik ve teknik özellikleri Tel Sargılı Borulu Dirençler 15W:
| Güç derecesi | 15W |
| Direnç aralığı | 1.8 Ohm – 15 kOhm |
| Nominal direnç değerleri serisi |
E24, Direnç değerleri veri sayfası
|
| Direnç toleransı | ± 5%, ± 10% |
| Nominal gerilim | Vmax = (Pnom × Rnom)0.5 |
| Maksimum çalışma gerilimi | 1400V |
| Çalışma sıcaklığı | -60°C ... +155°C |
| Yükseltilmiş ortam çalışma sıcaklığı | 70ºC |
| 35°C'de yoğuşma olmaksızın bağıl nem | <98% |
| Direncin sıcaklık katsayısı | ±500 ppm/°C |
| Hakarete karşı direnç | 1000 MOhm |
| Ömür boyu | 15000 saatler |
Tel Sargılı Borulu Dirençler için Montaj Donanımı
Dirençlerin montajı için montaj donanımı kullanılır. Dirençler, ayrı olarak sipariş edilmesi gereken montaj braketleri (köşeler) dahil olmak üzere bir dizi montaj donanımı ile birlikte tedarik edilebilir.
 |
||||||||||
| Fotoğraf | Montaj donanımı ve braket serisi | Fiyat | Boyutlar, mm | Ağırlık | ||||||
| Dişli çubuk | Seramik burç | Montaj braketleri | Direnç ekseni ile panel arasındaki boyut | Direnç ve panel arasındaki boyut | ||||||
| L | Ød1 | ØD | Ød | AxAxB | k | h | ||||
 |
HDW 15W |
+
–
|
80 | М5 | - | - | - | - | - | 13 g |
Tel Sargılı Borulu Dirençler için Montaj Donanımının Eksiksizliği
 |
||
| Öğe | 7.5, 10, 15 Watt | 25, 50, 75, 100, 160 Watt |
| Dişli çubuk M5 | 1 adet. | 1 adet. |
| Seramik burç | - | 2 adet. |
| Vida-somun M5 | 2 adet. | 2 adet. |
| Düz pul | 2 adet. | 2 adet. |
| Yaylı rondela | 2 adet. | 2 adet. |
| Asbest yıkayıcı | 2 adet. | 2 adet. |
| Textolite yıkayıcı | 2 adet. | - |
| Köşebentler (Köşeler) | - | 2 adet. |
Tüp dirençlerin montaj yöntemleri
Dirençler için mekanik faktörlerin etkisiyle menteşeli montaj şekli uygulanır. Dirençler montaj plakalarına montaj donanımı ile sabitlenir:
- direnç gücü 3 ila 25 Watt - konsol veya montaj saplamalarının uçlarındaki iki braket üzerinde
- direnç gücü 50 ila 160 Watt - sadece montaj saplamalarının uçlarındaki iki brakette
Tel Sargılı Borulu Sabit Dirençlerin Genel ve Montaj Boyutları 15W:
 |
||||||
| L, mm | ØD, mm | H, mm | Ød, mm | Ød1, mm | B, mm | A, mm |
| 45 | 17 | 31 | 8 | 2 | 4.5 | 3.5 |
AS ENERGI'den Tel Sargılı Borulu Seramik Güç Dirençleri
Firmamız sabit ve ayarlanabilir tipte tel sarımlı boru rezistansların imalat ve satışını yapmaktadır.
Bizden herhangi bir hacimde direnç satın alabilirsiniz ve büyük partiler sipariş ederken fiyat daha düşük olacaktır.
Müşterilerimizin güvenini kazandık ve tüm dünyaya ürün tedarik ediyoruz.
Tel Sargı Borulu Dirençleri satın almak için şu adrese bir e-posta isteği gönderin:
Ve size teslimat için ticari bir teklif sunacağız.
Tel Sargılı Borulu Sabit Dirençler için Veri Sayfası (pdf spesifikasyonu):
Tel Sargı Borulu Sabit Dirençler için Veri Sayfası PDF'si
Dirençlerin kullanımı ve çalıştırılması için kılavuz:
- Kabloları özel olarak tasarlanmış deliklerdeki direnç uçlarına lehimleyin.
- Dirençleri ekipmana monte ederken Sn40Pb60 lehim kullanılması önerilir. Havya çekirdek sıcaklığı 300°C'dir. Havya gücü 65W'tır. Akı, ağırlıkça %25 reçine ve ağırlıkça %75 izopropil veya etil alkolden oluşmalıdır. Lehimleme süresi 5 sn.
- Dirence verilebilecek gerilim, nominal (veya izin verilen) güç Pnom ve nominal direnç Rnom temelinde aşağıdaki formüle göre hesaplanan değeri aşmamalıdır:
Vmax = (Pnom × Rnom)0.5 - Rezonans frekans değeri - 1500 Hz.
- Yüzde 95 iş kaynağı - 30 000 saat.
- Bu bileşimin gaz ortamının etkisi altında dirençlerin çalıştırılmasına izin verilir (patlayıcı bir karışım oluşmadan):
- azot - %96'ya kadar;
- oksijen - %50'ye kadar;
- karbondioksit - %3'e kadar;
- hidrojen - %20'ye kadar;
- helyum - %1'e kadar;
- argon - %1,5'e kadar.
- Dirençlerin 10~5 mm Hg'ye düşürülmüş atmosferik basınca maruz kalma sırasında ve sonrasında çalıştırılmasına izin verilir.
- 500V üzerindeki gerilimlere sahip elektrik devrelerinde dirençler, montaj noktalarında ek yalıtım ile kullanılmalıdır.
- Dirençleri 176,6 m/s2 (18g) ivmeli 1 ila 2500 Hz titreşim yüklerine sahip ekipmanlarda kullanırken, direnç uçları 5-25 W dirençler için Ø4 mm ve 15-20 mm uzunluğunda ve 50-100 W dirençler için Ø5 mm ve 15-20 mm uzunluğunda bir poliklorovinil tüp ile izolasyonlu 0,5 mm2 tel kesiti ile lehimlenmelidir.
- Çekme kuvveti değeri 20N (2 kgf) olmalıdır.
- Rezonans frekanslarının olmaması gereken aralığın üst frekansı - 1000 Hz.
- Direncin maksimum yüzey sıcaklığı 250°C'den fazla değildir.
Direnç güç azaltma grafiği:
Ortam sıcaklığı nominal değerleri aştığında yük gücü değer kaybı eğrisine göre azaltılmalıdır.
Yüksek güç dirençlerinin karşılaştırmalı performansı:
| Direnç Serisi | Tip | Yapı | Güç, W | Direnç Aralığı, Ohm | Maksimum Gerilim, V | Direnç Toleransı | |
 |
FPT, RX20 | Sabit | Tel Borulu Seramik | 3 - 160W | 1 R - 100 K | ~1000V =1400V |
± 5% ± 10% |
 |
APT, RX20 | Ayarlanabilir, Düzenlenmiş | Tel Borulu Seramik | 3 - 160W | 1 R - 100 K | ~1000V =1400V |
± 5% ± 10% |
 |
SQP, RX27, CR-L | Sabit | Tel Seramik Çimento | 5 - 25W | 0,01 R - 100 K | ~1500V =1000V |
± 5% |
 |
AH, HS, RX24 | Sabit | Tel Seramik, Radyatörlü Alüminyum Kasa | 5 - 1000W | 0,01 R - 100 K | ~2500V =2500V |
± 5% |
