Ayarlanabilir Güç Direnci 2.2 Ohm 75W

Direnç		2.2 Ohm
Güç derecesi		75 Watt
Direnç toleransı		±5%, ±10%
Fiyat	Direnç APT 75W 2.2 Ohm	+ –
Boyutlar D×L×H×d		30×140×43×20 mm
Ağırlık		135 g

Gücü ayarlanabilir (değişken, ayarlı) direnç 2.2 Ohm 75 Watt - APT serisi (Ayarlanabilir Boyalı Borulu Dirençler) tipi tel sargılı yük şasi montaj dirençleri. Direnç 2R2 75W - nominal direnç 2.2 Ohm, güç dağılımı 75W.

Belirli bir nominal güce sahip dirençler, bireysel siparişe göre de üretilebilir. Diğer benzer direnç serileri RX20, RXG, ASE, AST, AVE, AVT, D75K, L75J'dir.

Ayarlanabilir Güç Dirençleri için Veri Sayfası PDF'si.

Dirençlerin direnç değerleri E24 serisini takip eder.

Dirençler, AC ve DC devrelerde kullanılmak üzere tasarlanmıştır ve akım sınırlaması ve voltaj dağıtımı sağlar. AC'de maksimum çalışma gerilimi 1000V, DC'de - 1400V. Yüksek ortam sıcaklığında çalışma +155°C'yi aşmaz (aynı zamanda güç nominal gücün %60'ına düşürülür), sınır sıcaklık +250°C'ye kadar. Tel dirençlerin yalıtım direnci en az 1000 MOhm'dur. Çalışma süresi - en az 15000 saat.

Yapısal olarak direnç, üzerine konstantan (düşük dirençli direnç) veya nikrom (yüksek dirençli direnç) telin sarıldığı boru şeklinde bir seramik çekirdekten oluşur. Dirençler ısıya ve neme dayanıklı izolasyon boyası ile kaplanır.

Direnç direnci, hareketli sıkıştırma bileziğinin (hareketli kontak) kasa (tüp) boyunca konumu değiştirilerek ayarlanır. Sıkıştırma bileziği ile direncin tel bobinleri arasındaki temas, muhafazanın boyanmamış tarafı tarafından sağlanır.

Kontaklar, direnç uçları sert, vida delikli bant tipi veya lehim iletkenleri içindir. Montaj türü menteşelidir. Dirençlerin panel üzerine montajı bir dizi bağlantı elemanı ile sağlanır. Direnç toleransı ±%5, ±%10'dur.

Hesap makinesini kullanarak, dirençler paralel veya seri bağlandığında toplam direnci ve devredeki direnç direncini hesaplamak uygundur.

Tel borulu dirençler, çimento dirençler ve alüminyum gövdeli dirençlerin karşılaştırmalı özellikleri karşılaştırmalı tabloda sunulmuştur.

Ayrıntılı direnç özellikleri, genel ve montaj boyutları, montaj kiti, kurulum ve çalıştırma önerileri aşağıdaki sayfada verilmiştir.

Firmamız wirewound tübüler dirençlerin üretimi ve satışı ile uğraşmaktadır. Tüm ürünlerimiz sıkı kalite kontrolünden geçmekte ve gerekli standartları karşılamaktadır. Üretici olduğumuzdan ve nihai ürünün fiyatına bayi işaretlemeleri dahil olmadığından, düşük fiyatlı eyer ambalajımız var.

Firmamız tarafından tedarik edilen 25W dirençlerin garanti süresi 2 yıldır. Ürünlerin kalitesini teyit eden belgeler verilmektedir.

Devamını oku

2.2 Ohm 75W Ayarlanabilir Değişken Güç Dirençleri için son fiyat miktara, teslimat koşullarına ve ödeme şekline bağlıdır.

Ayarlanabilir Güç Dirençleri 75W'ın satın alınmasıyla ilgili sorularınız için şu adrese bir e-posta isteği gönderin:

[email protected]

Ve size teslimat için ticari bir teklif sunacağız.
Çok sayıda kişi için bireysel bir fiyat sunacağız!!!

Taleplerinize ve teknik görevinize göre üretim tesislerimizde
ürün üretmeye açığız.

Ayarlanabilir Güç Dirençleri 75 Watt'ın elektriksel ve teknik özellikleri:

Güç derecesi	75 Watt
Nominal direnç değerleri serisi	E24, Direnç değerleri veri sayfası
Direnç toleransı	± 5%, ± 10%
Nominal gerilim	V_max = (P_nom × R_nom)^0.5
Maksimum çalışma gerilimi	1400V
Çalışma sıcaklığı	-60°C ... +155°C
Yükseltilmiş ortam çalışma sıcaklığı	70ºC
35°C'de yoğuşma olmaksızın bağıl nem	<98%
Direncin sıcaklık katsayısı	±500 ppm/°C
Hakarete karşı direnç	1000 MOhm
Ömür boyu	15000 saatler
Boyutlar D×L×H×d	30×140×43×20 mm
Ağırlık	135 g

Ayarlanabilir Direnç 75W 2.2 Ohm için Parça Numaralandırma Kılavuzu:

Direnç

APT

75W

2.2 Ohm

±10%

Direnç	–	Product Name.
APT	–	Ayarlanabilir Boyalı Borulu Direnç Serisi.
75W	–	Nominal Güç, Watt.
2.2 Ohm	–	Nominal Direnç, Ohm.
±10%	–	Hoşgörü.

Güç Sargılı Tübüler Dirençler için Montaj Donanımı 75 Watt

Dirençlerin montajı için montaj donanımı kullanılır. Dirençler, ayrı olarak sipariş edilmesi gereken montaj braketleri (köşeler) dahil olmak üzere bir dizi montaj donanımı ile birlikte tedarik edilebilir.


Fotoğraf	Montaj donanımı ve braket serisi	Fiyat	Boyutlar, mm							Ağırlık
			Dişli çubuk		Seramik burç		Montaj braketleri	Direnç ekseni ile panel arasındaki boyut	Direnç ve panel arasındaki boyut
			L	Ød₁	ØD	Ød	AxAxB	k	h
	HDW 75W	+ –	150	М5	30	18	30x30x15	24	9.5±1	47 g
	BR 75W (2 adet.)	+ –								21 g

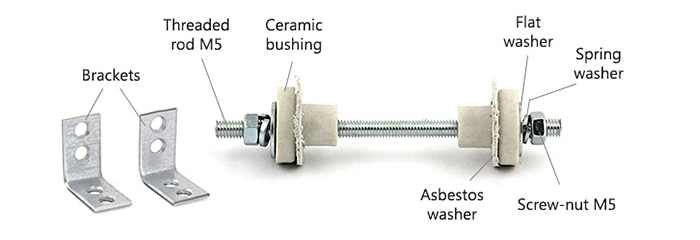

Güç Kablolu Borulu Dirençler için Montaj Donanımının Eksiksizliği


Öğe	Güç: 25W, 50W, 75W, 100W, 160W
Dişli çubuk M5	1 adet.
Seramik burç	2 adet.
Vida-somun M5	2 adet.
Düz pul	2 adet.
Yaylı rondela	2 adet.
Asbest yıkayıcı	2 adet.
Köşebentler (Köşeler)	2 adet.

Tüp dirençlerin montaj yöntemleri

Dirençler için mekanik faktörlerin etkisiyle menteşeli montaj şekli uygulanır. Dirençler montaj plakalarına montaj donanımı ile sabitlenir:

direnç gücü 3 ila 25 Watt - konsol veya montaj saplamalarının uçlarındaki iki braket üzerinde
50'den 160 Watt'a kadar direnç gücü - sadece montaj saplamalarının uçlarındaki iki brakette

Ayarlanabilir Güç Tel Sargılı Borulu Dirençlerin Genel ve Montaj Boyutları 75 Watt:


L, mm	L₁, mm	ØD, mm	H, mm	Ød, mm	Ød₁, mm	B, mm	A, mm
140	110	30	43	20	3	6	4.5

AS ENERGI'den Tel Sargılı Borulu Seramik Güç Dirençleri

Firmamız sabit ve ayarlanabilir tip tel sarımlı boru rezistansların imalatını ve satışını yapmaktadır.
Bizden herhangi bir hacimde direnç satın alabilirsiniz ve büyük partiler sipariş ederken fiyat daha düşük olacaktır.
Müşterilerimizin güvenini kazandık ve tüm dünyaya ürün tedarik ediyoruz.

WireWound Borulu Dirençleri satın almak için şu adrese bir e-posta isteği gönderin:

[email protected]

Ve size teslimat için ticari bir teklif sunacağız.

Tel Sargılı Borulu Ayarlanabilir Dirençler için veri sayfası (pdf spesifikasyonu):

Ayarlanabilir Değişken Güç Dirençleri için Veri Sayfası PDF'si

Dirençlerin kullanımı ve çalışması için kılavuz:

Kabloları özel olarak tasarlanmış deliklerdeki direnç uçlarına lehimleyin.
Dirençleri ekipmana monte ederken Sn40Pb60 lehim kullanılması önerilir. Havya çekirdek sıcaklığı 300°C'dir. Havya gücü 65W'tır. Akı, ağırlıkça %25 reçine ve ağırlıkça %75 izopropil veya etil alkolden oluşmalıdır. Lehimleme süresi 5 sn.
Dirence verilebilecek voltaj, formüle göre nominal (veya izin verilen) güç P_nom ve nominal direnç R_nom temelinde hesaplanan değeri aşmamalıdır:
V_max = (P_nom × R_nom)^0.5
Rezonans frekans değeri - 1500 Hz.
Yüzde 95 iş kaynağı - 30 000 saatler.
Bu bileşimin gaz ortamının etkisi altında dirençlerin çalıştırılmasına izin verilir (patlayıcı bir karışım oluşmadan):
- azot - %96'ya kadar;
- oksijen - %50'ye kadar;
- karbondioksit - %3'e kadar;
- hidrojen - %20'ye kadar;
- helyum - %1'e kadar;
- argon - %1,5'e kadar.
Dirençlerin 10~5 mm Hg'ye düşürülmüş atmosferik basınca maruz kalma sırasında ve sonrasında çalıştırılmasına izin verilir.
Gerilim 500V üzerinde olan elektrik devrelerinde dirençler montaj noktalarında ek yalıtım ile kullanılmalıdır.
Dirençleri 176,6 m/s² (18g) ivmeli 1 ila 2500 Hz titreşim yüklerine sahip ekipmanlarda kullanırken, direnç uçları 5-25 W dirençler için Ø4 mm ve 15-20 mm uzunluğunda ve 50-100 W dirençler için Ø5 mm ve 15-20 mm uzunluğunda bir poliklorovinil tüp ile yalıtımlı 0,5 mm² tel kesiti ile lehimlenmelidir.
Çekme kuvveti değeri 20N (2 kgf) olmalıdır.
Rezonans frekanslarının olmaması gereken aralığın üst frekansı – 1000 Hz.
Direncin maksimum yüzey sıcaklığı en fazla 250°C.

Direnç güç azaltma grafiği:

Ortam sıcaklığı nominal değerleri aştığında yük gücü değer kaybı eğrisine göre azaltılmalıdır.

Yüksek güç dirençlerinin karşılaştırmalı performansı:

Direnç Serisi		Tip	Yapı	Güç, W	Direnç Aralığı, Ohm	Maksimum Gerilim, V	Direnç Toleransı
	FPT, RX20	Sabit	Tel Borulu Seramik	3 - 160W	1 R - 100 K	~1000V =1400V	± 5% ± 10%
	APT, RX20	Ayarlanabilir, Düzenlenmiş	Tel Borulu Seramik	3 - 160W	1 R - 100 K	~1000V =1400V	± 5% ± 10%
	SQP, RX27, CR-L	Sabit	Tel Seramik Çimento	5 - 25W	0,01 R - 100 K	~1500V =1000V	± 5%
	AH, HS, RX24	Sabit	Tel Seramik, Radyatörlü Alüminyum Kasa	5 - 1000W	0,01 R - 100 K	~2500V =2500V	± 5%
