Dirençler 75W Tel Sargılı Boru Ayarlanabilir ve Montaj Donanımı

Güç derecesi		75W
Direnç aralığı		1.8 Ohm – 100 kOhm
Direnç toleransı		±5%, ±10%
Fiyat	Direnç APT 75W 1.8R - 43R
	Direnç APT 75W 47R - 220R
	Direnç APT 75W 230R - 10K
	Direnç APT 75W 11K - 100K
Boyutlar D×L×H×d		30×140×43×20 mm
Ağırlık		135 g

APT (Ayarlanabilir Boyalı Borulu Dirençler) serisi tel sargılı ayarlanabilir (ayarlı, değişken) yüksek güçlü dirençler, yayma gücü 75W, nominal direnç 1,8 Ohm ila 100 kOhm. Benzer direnç serileri RX20, RXG'dir. Dirençler AC ve DC devrelerde kullanılmak üzere tasarlanmıştır, akım sınırlaması ve voltaj dağıtımı sağlar. Belirli bir nominal güce sahip dirençler, bireysel siparişe göre de üretilebilir.

Veri Sayfası PDF için Tel Sargılı Borulu Ayarlanabilir Dirençler.

Dirençlerin direnç değerleri E24 serisini takip eder.

Yapısal olarak direnç, üzerine konstantan (düşük dirençli direnç) veya nikrom (yüksek dirençli direnç) telin sarıldığı boru şeklinde bir seramik çekirdekten oluşur. Dirençler ısıya ve neme dayanıklı izolasyon boyası ile kaplanır.

Direnç direnci, hareketli sıkıştırma bileziğinin (hareketli kontak) kasa (tüp) boyunca konumu değiştirilerek ayarlanır. Sıkıştırma bileziği ile direncin tel bobinleri arasındaki temas, muhafazanın boyanmamış tarafı tarafından sağlanır.

Kontaklar, direnç uçları sert, vida delikli bant tipi veya lehim iletkenleri içindir. Montaj türü menteşelidir. Dirençlerin panel üzerine montajı bir dizi bağlantı elemanı ile sağlanır. Direnç toleransı ±%5, ±%10'dur.

AC'de maksimum çalışma gerilimi 1000V, DC'de - 1400V. Yüksek ortam sıcaklığında çalışma +155°C'yi aşmaz (aynı zamanda güç nominal gücün %60'ına düşürülür), sınır sıcaklık +250°C'ye kadar. Tel dirençlerin yalıtım direnci en az 1000 MOhm'dur. Çalışma süresi - en az 15000 saat.

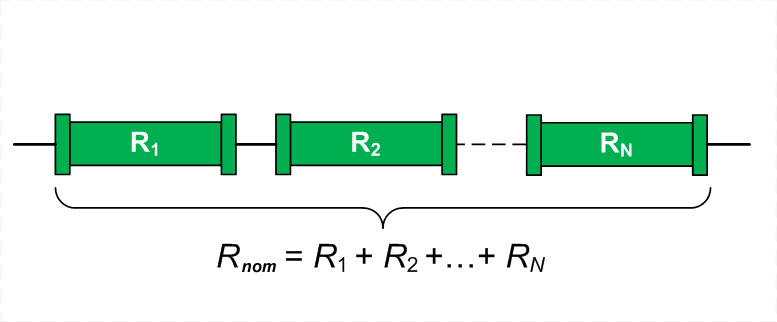

Hesap makinesini kullanarak, dirençler paralel veya seri bağlandığında toplam direnci ve devredeki direnç direncini hesaplamak uygundur.

Tel borulu dirençler, çimento dirençler ve alüminyum gövdeli dirençlerin karşılaştırmalı özellikleri karşılaştırmalı tabloda sunulmuştur.

Ayrıntılı direnç özellikleri, genel ve montaj boyutları, montaj kiti, kurulum ve çalıştırma önerileri aşağıdaki sayfada verilmiştir.

Firmamız wirewound tübüler dirençlerin üretimi ve satışı ile uğraşmaktadır. Tüm ürünlerimiz sıkı kalite kontrolünden geçmekte ve gerekli standartları karşılamaktadır. Üretici olduğumuzdan ve nihai ürünün fiyatına bayi işaretlemeleri dahil olmadığından, düşük fiyatlı eyer ambalajımız var.

Firmamız tarafından tedarik edilen 25W dirençlerin garanti süresi 2 yıldır. Ürünlerin kalitesini teyit eden belgeler verilmektedir.

Devamını oku

75W Tel Sargılı Borulu Ayarlanabilir Değişken Dirençler için son fiyat miktara, teslimat şartlarına ve ödeme şekline bağlıdır.

Tel Sargılı Boru Dirençler 75W'ın satın alınmasıyla ilgili sorularınız için şu adrese bir e-posta talebi gönderin:

[email protected]

Ve size teslimat için ticari bir teklif sunacağız.
Çok sayıda kişi için, bireysel bir fiyat sağlayacağız!!!

Taleplerinize ve teknik görevinize göre üretim tesislerimizde
ürün üretmeye açığız.

Seramik Tel Sargılı Borulu Ayarlanabilir Değişken Dirençlerin nominal değerleri aralığı 75 Watt:

1.8 Ohm – 62 Ohm		68 Ohm – 2.7 kOhm		3 kOhm – 100 kOhm
Nominal	Fiyat	Nominal	Fiyat	Nominal	Fiyat
APT 75W 1.8 Ohm	+ –	APT 75W 68 Ohm	+ –	APT 75W 3 kOhm	+ –
APT 75W 2 Ohm	+ –	APT 75W 75 Ohm	+ –	APT 75W 3.3 kOhm	+ –
APT 75W 2.2 Ohm	+ –	APT 75W 82 Ohm	+ –	APT 75W 3.6 kOhm	+ –
APT 75W 2.4 Ohm	+ –	APT 75W 91 Ohm	+ –	APT 75W 3.9 kOhm	+ –
APT 75W 2.7 Ohm	+ –	APT 75W 100 Ohm	+ –	APT 75W 4.3 kOhm	+ –
APT 75W 3 Ohm	+ –	APT 75W 110 Ohm	+ –	APT 75W 4.7 kOhm	+ –
APT 75W 3.3 Ohm	+ –	APT 75W 120 Ohm	+ –	APT 75W 5.0 kOhm	+ –
APT 75W 3.6 Ohm	+ –	APT 75W 130 Ohm	+ –	APT 75W 5.1 kOhm	+ –
APT 75W 3.9 Ohm	+ –	APT 75W 150 Ohm	+ –	APT 75W 5.6 kOhm	+ –
APT 75W 4.3 Ohm	+ –	APT 75W 160 Ohm	+ –	APT 75W 6.2 kOhm	+ –
APT 75W 4.7 Ohm	+ –	APT 75W 180 Ohm	+ –	APT 75W 6.8 kOhm	+ –
APT 75W 5.0 Ohm	+ –	APT 75W 200 Ohm	+ –	APT 75W 7.5 kOhm	+ –
APT 75W 5.1 Ohm	+ –	APT 75W 220 Ohm	+ –	APT 75W 8.2 kOhm	+ –
APT 75W 5.6 Ohm	+ –	APT 75W 240 Ohm	+ –	APT 75W 9.1 kOhm	+ –
APT 75W 6.2 Ohm	+ –	APT 75W 270 Ohm	+ –	APT 75W 10 kOhm	+ –
APT 75W 6.8 Ohm	+ –	APT 75W 300 Ohm	+ –	APT 75W 11 kOhm	+ –
APT 75W 7.5 Ohm	+ –	APT 75W 330 Ohm	+ –	APT 75W 12 kOhm	+ –
APT 75W 8.2 Ohm	+ –	APT 75W 360 Ohm	+ –	APT 75W 13 kOhm	+ –
APT 75W 9.1 Ohm	+ –	APT 75W 390 Ohm	+ –	APT 75W 15 kOhm	+ –
APT 75W 10 Ohm	+ –	APT 75W 430 Ohm	+ –	APT 75W 18 kOhm	+ –
APT 75W 11 Ohm	+ –	APT 75W 470 Ohm	+ –	APT 75W 20 kOhm	+ –
APT 75W 12 Ohm	+ –	APT 75W 500 Ohm	+ –	APT 75W 22 kOhm	+ –
APT 75W 13 Ohm	+ –	APT 75W 510 Ohm	+ –	APT 75W 24 kOhm	+ –
APT 75W 15 Ohm	+ –	APT 75W 560 Ohm	+ –	APT 75W 27 kOhm	+ –
APT 75W 16 Ohm	+ –	APT 75W 620 Ohm	+ –	APT 75W 30 kOhm	+ –
APT 75W 18 Ohm	+ –	APT 75W 680 Ohm	+ –	APT 75W 33 kOhm	+ –
APT 75W 20 Ohm	+ –	APT 75W 750 Ohm	+ –	APT 75W 36 kOhm	+ –
APT 75W 22 Ohm	+ –	APT 75W 820 Ohm	+ –	APT 75W 39 kOhm	+ –
APT 75W 24 Ohm	+ –	APT 75W 910 Ohm	+ –	APT 75W 43 kOhm	+ –
APT 75W 27 Ohm	+ –	APT 75W 1 kOhm	+ –	APT 75W 47 kOhm	+ –
APT 75W 30 Ohm	+ –	APT 75W 1.1 kOhm	+ –	APT 75W 50 kOhm	+ –
APT 75W 33 Ohm	+ –	APT 75W 1.2 kOhm	+ –	APT 75W 51 kOhm	+ –
APT 75W 36 Ohm	+ –	APT 75W 1.3 kOhm	+ –	APT 75W 56 kOhm	+ –
APT 75W 39 Ohm	+ –	APT 75W 1.5 kOhm	+ –	APT 75W 62 kOhm	+ –
APT 75W 43 Ohm	+ –	APT 75W 1.6 kOhm	+ –	APT 75W 68 kOhm	+ –
APT 75W 47 Ohm	+ –	APT 75W 1.8 kOhm	+ –	APT 75W 75 kOhm	+ –
APT 75W 50 Ohm	+ –	APT 75W 2 kOhm	+ –	APT 75W 82 kOhm	+ –
APT 75W 51 Ohm	+ –	APT 75W 2.2 kOhm	+ –	APT 75W 91 kOhm	+ –
APT 75W 56 Ohm	+ –	APT 75W 2.4 kOhm	+ –	APT 75W 100 kOhm	+ –
APT 75W 62 Ohm	+ –	APT 75W 2.7 kOhm	+ –

Dirençler için Parça Numaralandırma Kılavuzu 75W:

Direnç

APT

75W

500 Ohm

±10%

Direnç	–	Ürün Adı.
APT	–	Ayarlanabilir Boyalı Borulu Direnç Serisi.
75W	–	Nominal Güç, Watts.
500 Ohm	–	Nominal Direnç, Ohm.
±10%	–	Hoşgörü.

Tel Sargılı Borulu Dirençler 75W'ın elektriksel ve teknik özellikleri:

Güç derecesi	75W
Direnç aralığı	1.8 Ohm – 100 kOhm
Nominal direnç değerleri serisi	E24, Direnç değerleri veri sayfası
Direnç toleransı	± 5%, ± 10%
Nominal gerilim	V_max = (P_nom × R_nom)^0.5
Maksimum çalışma gerilimi	1400V
Çalışma sıcaklığı	-60°C ... +155°C
Yükseltilmiş ortam çalışma sıcaklığı	70ºC
35°C'de yoğuşma olmaksızın bağıl nem	<98%
Direncin sıcaklık katsayısı	±500 ppm/°C
Hakarete karşı direnç	1000 MOhm
Ömür boyu	15000 saatler

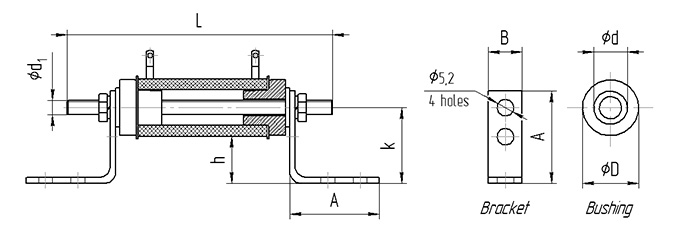

Tel Sargılı Borulu Dirençler için Montaj Donanımı

Dirençlerin montajı için montaj donanımı kullanılır. Dirençler, ayrı olarak sipariş edilmesi gereken montaj braketleri (köşeler) dahil olmak üzere bir dizi montaj donanımı ile birlikte tedarik edilebilir.


Fotoğraf	Montaj donanımı ve braket serisi	Fiyat	Boyutlar, mm							Ağırlık
			Dişli çubuk		Seramik burç		Montaj braketleri	Direnç ekseni ile panel arasındaki boyut	Direnç ve panel arasındaki boyut
			L	Ød₁	ØD	Ød	AxAxB	k	h
	HDW 75W	+ –	210	М5	30	18	30x30x15	24	9.5±1	55 g
	BR 75W (2 adet.)	+ –								21 g

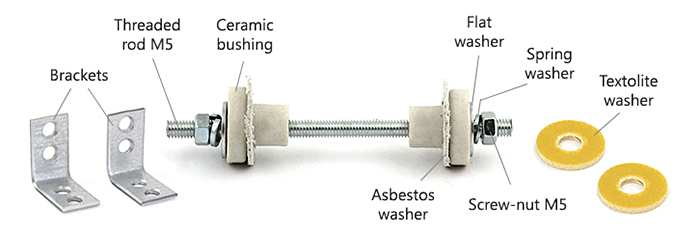

Tel Sargılı Borulu Dirençler için Montaj Donanımının Eksiksizliği


Öğe	7.5, 10, 15 Watt	25, 50, 75, 100, 160 Watt
Dişli çubuk M5	1 adet.	1 adet.
Seramik burç	-	2 adet.
Vida-somun M5	2 adet.	2 adet.
Düz pul	2 adet.	2 adet.
Yaylı rondela	2 adet.	2 adet.
Asbest yıkayıcı	2 adet.	2 adet.
Textolite yıkayıcı	2 adet.	-
Köşebentler (Köşeler)	-	2 adet.

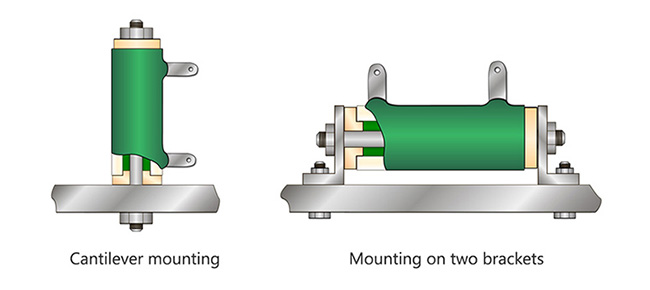

Tüp dirençlerin montaj yöntemleri

Dirençler için mekanik faktörlerin etkisiyle menteşeli montaj şekli uygulanır. Dirençler montaj plakalarına montaj donanımı ile sabitlenir:

direnç gücü 3 ila 25 Watt - konsol veya montaj saplamalarının uçlarındaki iki braket üzerinde
50'den 160 Watt'a kadar direnç gücü - sadece montaj saplamalarının uçlarındaki iki brakette

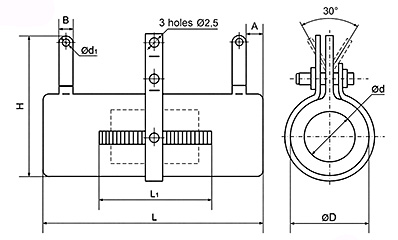

Genel ve Montaj Boyutları Tel Sargılı Borulu Ayarlanabilir Dirençler 75W:


L, mm	L₁, mm	ØD, mm	H, mm	Ød, mm	Ød₁, mm	B, mm	A, mm
140	110	30	43	20	3	6	4.5

AS ENERGI'den Tel Sargılı Borulu Seramik Güç Dirençleri

Firmamız sabit ve ayarlanabilir tip tel sarımlı boru rezistansların imalatını ve satışını yapmaktadır.
Bizden herhangi bir hacimde direnç satın alabilirsiniz ve büyük partiler sipariş ederken fiyat daha düşük olacaktır.
Müşterilerimizin güvenini kazandık ve tüm dünyaya ürün tedarik ediyoruz.

WireWound Borulu Dirençleri satın almak için şu adrese bir e-posta isteği gönderin:

[email protected]

Ve size teslimat için ticari bir teklif sunacağız.

Tel Sargılı Borulu Ayarlanabilir Dirençler için veri sayfası (pdf spesifikasyonu):

Veri Sayfası PDF için Tel Sargılı Borulu Ayarlanabilir Dirençler

Dirençlerin kullanımı ve çalışması için kılavuz:

Kabloları özel olarak tasarlanmış deliklerdeki direnç uçlarına lehimleyin.
Dirençleri ekipmana monte ederken Sn40Pb60 lehim kullanılması önerilir. Havya çekirdek sıcaklığı 300°C'dir. Havya gücü 65W'tır. Akı, ağırlıkça %25 reçine ve ağırlıkça %75 izopropil veya etil alkolden oluşmalıdır. Lehimleme süresi 5 sn.
Dirence verilebilecek voltaj, formüle göre nominal (veya izin verilen) güç P_nom ve nominal direnç R_nom temelinde hesaplanan değeri aşmamalıdır:
V_max = (P_nom × R_nom)^0.5
Rezonans frekans değeri - 1500 Hz.
Yüzde 95 iş kaynağı - 30 000 saatler.
Bu bileşimin gaz ortamının etkisi altında dirençlerin çalıştırılmasına izin verilir (patlayıcı bir karışım oluşmadan):
- azot - %96'ya kadar;
- oksijen - %50'ye kadar;
- karbondioksit - %3'e kadar;
- hidrojen - %20'ye kadar;
- helyum - %1'e kadar;
- argon - %1,5'e kadar.
Dirençlerin 10~5 mm Hg'ye düşürülmüş atmosferik basınca maruz kalma sırasında ve sonrasında çalıştırılmasına izin verilir.
Gerilim 500V üzerinde olan elektrik devrelerinde dirençler montaj noktalarında ek yalıtım ile kullanılmalıdır.
Dirençleri 176,6 m/s² (18g) ivmeli 1 ila 2500 Hz titreşim yüklerine sahip ekipmanlarda kullanırken, direnç uçları 5-25 W dirençler için Ø4 mm ve 15-20 mm uzunluğunda ve 50-100 W dirençler için Ø5 mm ve 15-20 mm uzunluğunda bir poliklorovinil tüp ile yalıtımlı 0,5 mm² tel kesiti ile lehimlenmelidir.
Çekme kuvveti değeri 20N (2 kgf) olmalıdır.
Rezonans frekanslarının olmaması gereken aralığın üst frekansı – 1000 Hz.
Direncin maksimum yüzey sıcaklığı en fazla 250°C.

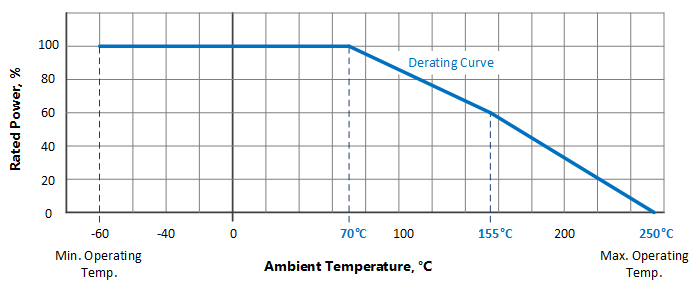

Direnç güç azaltma grafiği:

Ortam sıcaklığı nominal değerleri aştığında yük gücü değer kaybı eğrisine göre azaltılmalıdır.

Yüksek güç dirençlerinin karşılaştırmalı performansı:

Direnç Serisi		Tip	Yapı	Güç, W	Direnç Aralığı, Ohm	Maksimum Gerilim, V	Direnç Toleransı
	FPT, RX20	Sabit	Tel Borulu Seramik	3 - 160W	1 R - 100 K	~1000V =1400V	± 5% ± 10%
	APT, RX20	Ayarlanabilir, Düzenlenmiş	Tel Borulu Seramik	3 - 160W	1 R - 100 K	~1000V =1400V	± 5% ± 10%
	SQP, RX27, CR-L	Sabit	Tel Seramik Çimento	5 - 25W	0,01 R - 100 K	~1500V =1000V	± 5%
	AH, HS, RX24	Sabit	Tel Seramik, Radyatörlü Alüminyum Kasa	5 - 1000W	0,01 R - 100 K	~2500V =2500V	± 5%
