AS ENERGIGüç Doğrultucu Diyot Modülü MDC600-25 (600A 2500V), Su soğutma, MDC600-25-406F3
| Ortalama ileri akım, ITAV/IFAV (Tcase) | 600A (60ºC) |
| Gerilim, VRRM/VDRM | 1900 – 2500V |
| Gerilim kodu, VRRM / 100 | 19 – 25 |
| MDC600-25-W | istek üzerine
+
–
|
| Weight | 1820 g |
| Boyutlar L×B×H | 406F3 108x62x58 |
| Veri Sayfası |  |
Çift diyotlu doğrultucu modülü MDC 600-25-W AS ENERGITM uluslararası standart bir paket içinde su soğutmalı, 600A 2500V.
Diyot modülleri MDC600-25-W-406F3, yoğun çalışma modlarında yüksek güvenilirlik ve uzun kullanım ömrü anlamına gelen yüksek elektriksel ve termal döngü kabiliyeti ile karakterize edilir. Diyot modülleri endüstri standardı bir muhafaza içine yerleştirilmiştir ve bu sayede cihazın mevcut ekipmana entegrasyonu kolaydır.
İki konumlu modüller farklı anahtarlama devrelerine sahiptir (elektrik devre şemaları): МDC – half-bridge; МDK – ortak katotlu şema; МDA – ortak anotlu şema.
Diyot modüllerinin serileri (derecelendirmeleri): MDC600-19 (600A 1900V), MDC600-20 (600A 2000V), MDC600-22 (600A 2200V), MDC600-24 (600A 2400V).
Ana (güç) terminalleri kasanın üst kısmındadır ve 1, 2, 3 (ortak anot-katot, katot, anot) olarak işaretlenmiştir.
MDC serisi çift diyot modülleri çeşitli güç ekipmanlarında kullanılır - güç ve kontrol üniteleri, güç regülatörleri, AC regülatörleri, DC motor kontrolü, AC motor yumuşak yol vericiler, dönüştürücüler, yüksek fırın veya kimyasal proses kontrolörleri, kaynak ekipmanları ve AC dönüştürücüler için redresörler olarak.
Modüller standart ve su soğutmalı muhafazalarda mevcuttur. Su soğutması harf ile gösterilir W işaretlemede. Su soğutmalı MDC600-25-W modülleri doğrudan soğutmalı bir tabana sahiptir, bu da daha verimli soğutma sağlar ve gelişmiş bir ortalama akım değeri sunar.
Modüllerimiz, neredeyse tüm faz kontrolü veya doğrultucu uygulamaları için çeşitli çift ve tek cihaz topolojilerinde sunulmaktadır.
Firmamız tristör / diyot modülleri için satın alma tarihinden itibaren 2 yıl kalite garantisi vermektedir. Tristör / diyot modüllerini tedarik ederken, gerekirse teknik pasaport ve uygunluk sertifikası sağlıyoruz.
Tristör / diyot modülleri için nihai fiyat, sınıfa, miktara, teslimat koşullarına, üreticiye, menşe ülkeye ve ödeme şekline bağlıdır.
Diyot-diyot modülünün genel özellikleri MDC600-25-W, MDC600-25-W-406F3:
| Diyot modülü özellikleri | MDC600-25-W | |
| İzin verilen maksimum ortalama ileri akım (Kasa sıcaklığı) | ITAV/IFAV (Tcase) | 600 A (60ºC) |
| Tekrarlayan darbeli ters gerilim; Tekrarlayan darbeli kapalı durum gerilimi | VRRM/VDRM | 2500 V |
| Dalgalanma açık durum akımı | ITSM/IFSM | 19 A |
| Güvenlik faktörü | I2t | 1805 kA2·s |
| Eşik gerilimi | VT(TO) | 0.85 V |
| Kapalıyken tekrarlayan darbe akımı; tekrarlayan darbe dönüş akımı | IDRM/IRRM | 40 mA |
| Açık darbe gerilimi | VTM | 1.84 V |
| Açık darbe akımı | ITM | 1800 A |
| Durum içi eğim direnci | rT | 0.44 mΩ |
| Bağlantı sıcaklığı | Tvj maks. | 125 ºC |
| Termal direnç, kavşaktan kasaya | Rth(j-c) | 0.10 ºC/W |
| Tasarım (anahtarlar) | - | çift bileşenli |
| Tip (devre şeması) | - | diyot-diyot |
| Ağırlık | W | 1820 g |
| Paket (Konut) | type | 406F3 |
| Boyutlar, mm | L×B×H | 108x62x58 |
| Veri Sayfası | |
|
Diyot-diyot modülleri için parça numaralandırma kılavuzu MDC:
| MD | C | 600 | – | 25 | – | W | – | 406F3 |
| MD | – | Diyot modülü,  AS ENERGITM |
| C | – | Devre topolojisi: ortak anot-katot. |
| 600 | – | Nominal akım (ITAV), A. |
| 25 | – | Gerilim sınıfı (VRRM/100). |
| W | – | Su soğutma. |
| 406F3 | – | Paket (muhafaza) tipi. |

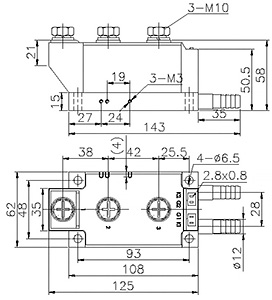

Diyot modülünün boyutları MDC600-25-W, MDC600-25-W-406F3:
MDC diyot modüllerinin devre şeması:
|
|
1 (АК), 2 (К), 3 (А) – ana (güç) terminalleri. |
MDC Diyot Modülleri için Teknik Pasaport (örnek):
Diyot tedarik ederken, gerekirse teknik pasaport ve uygunluk sertifikası sağlıyoruz.
