AS ENERGIGüç Doğrultucu Diyot Modülü MDC160-36 (160A 3600V), MDC160-36-214F3
| Ortalama ileri akım, ITAV/IFAV (Tcase) | 160A (100ºC) |
| Gerilim, VRRM/VDRM | 2600 – 3600V |
| Gerilim kodu, VRRM / 100 | 26 – 36 |
| MDC160-36 | istek üzerine
+
–
|
| Weight | 320 g |
| Boyutlar L×B×H | 214F3 94x36x30 |
| Veri Sayfası |  |
Çift diyotlu doğrultucu modülü MDC 160-36 AS ENERGITM uluslararası standart bir paket içinde, 160A 3600V.
Diyot modülleri MDC160-36-214F3, yoğun çalışma modlarında yüksek güvenilirlik ve uzun kullanım ömrü anlamına gelen yüksek elektriksel ve termal döngü kabiliyeti ile karakterize edilir. Diyot modülleri endüstri standardı bir muhafaza içine yerleştirilmiştir ve bu sayede cihazın mevcut ekipmana entegrasyonu kolaydır.
İki konumlu modüller farklı anahtarlama devrelerine sahiptir (elektrik devre şemaları): МDC – half-bridge; МDK – ortak katotlu şema; МDA – ortak anotlu şema.
Diyot modüllerinin serileri (derecelendirmeleri): MDC160-26 (160A 2600V), MDC160-28 (160A 2800V), MDC160-30 (160A 3000V), MDC160-32 (160A 3200V), MDC160-34 (160A 3400V), MDC160-36 (160A 3600V).
Ana (güç) terminalleri kasanın üst kısmındadır ve 1, 2, 3 (ortak anot-katot, katot, anot) olarak işaretlenmiştir.
MDC serisi çift diyot modülleri çeşitli güç ekipmanlarında kullanılır - güç ve kontrol üniteleri, güç regülatörleri, AC regülatörleri, DC motor kontrolü, AC motor yumuşak yol vericiler, dönüştürücüler, yüksek fırın veya kimyasal proses kontrolörleri, kaynak ekipmanları ve AC dönüştürücüler için redresörler olarak.
Modüllerimiz, neredeyse tüm faz kontrolü veya doğrultucu uygulamaları için çeşitli çift ve tek cihaz topolojilerinde sunulmaktadır.
Firmamız tristör / diyot modülleri için satın alma tarihinden itibaren 2 yıl kalite garantisi vermektedir. Tristör / diyot modüllerini tedarik ederken, gerekirse teknik pasaport ve uygunluk sertifikası sağlıyoruz.
Tristör / diyot modülleri için nihai fiyat, sınıfa, miktara, teslimat koşullarına, üreticiye, menşe ülkeye ve ödeme şekline bağlıdır.
Diyot-diyot modülünün genel özellikleri MDC160-36, MDC160-36-214F3:
| Diyot modülü özellikleri | MDC160-36 | |
| İzin verilen maksimum ortalama ileri akım (Kasa sıcaklığı) | ITAV/IFAV (Tcase) | 160 A (100ºC) |
| Tekrarlayan darbeli ters gerilim; Tekrarlayan darbeli kapalı durum gerilimi | VRRM/VDRM | 3600 V |
| Dalgalanma açık durum akımı | ITSM/IFSM | 4.8 A |
| Güvenlik faktörü | I2t | 106 kA2·s |
| Eşik gerilimi | VT(TO) | 0.95 V |
| Kapalıyken tekrarlayan darbe akımı; tekrarlayan darbe dönüş akımı | IDRM/IRRM | 25 mA |
| Açık darbe gerilimi | VTM | 1.98 V |
| Açık darbe akımı | ITM | 480 A |
| Durum içi eğim direnci | rT | 0.90 mΩ |
| Bağlantı sıcaklığı | Tvj maks. | 125 ºC |
| Termal direnç, kavşaktan kasaya | Rth(j-c) | 0.23 ºC/W |
| Tasarım (anahtarlar) | - | çift bileşenli |
| Tip (devre şeması) | - | diyot-diyot |
| Ağırlık | W | 320 g |
| Paket (Konut) | type | 214F3 |
| Boyutlar, mm | L×B×H | 94x36x30 |
| Veri Sayfası | |
|
Diyot-diyot modülleri için parça numaralandırma kılavuzu MDC:
| MD | C | 160 | – | 36 | – | 214F3 |
| MD | – | Diyot modülü,  AS ENERGITM |
| C | – | Devre topolojisi: ortak anot-katot. |
| 160 | – | Nominal akım (ITAV), A. |
| 36 | – | Gerilim sınıfı (VRRM/100). |
| 214F3 | – | Paket (muhafaza) tipi. |

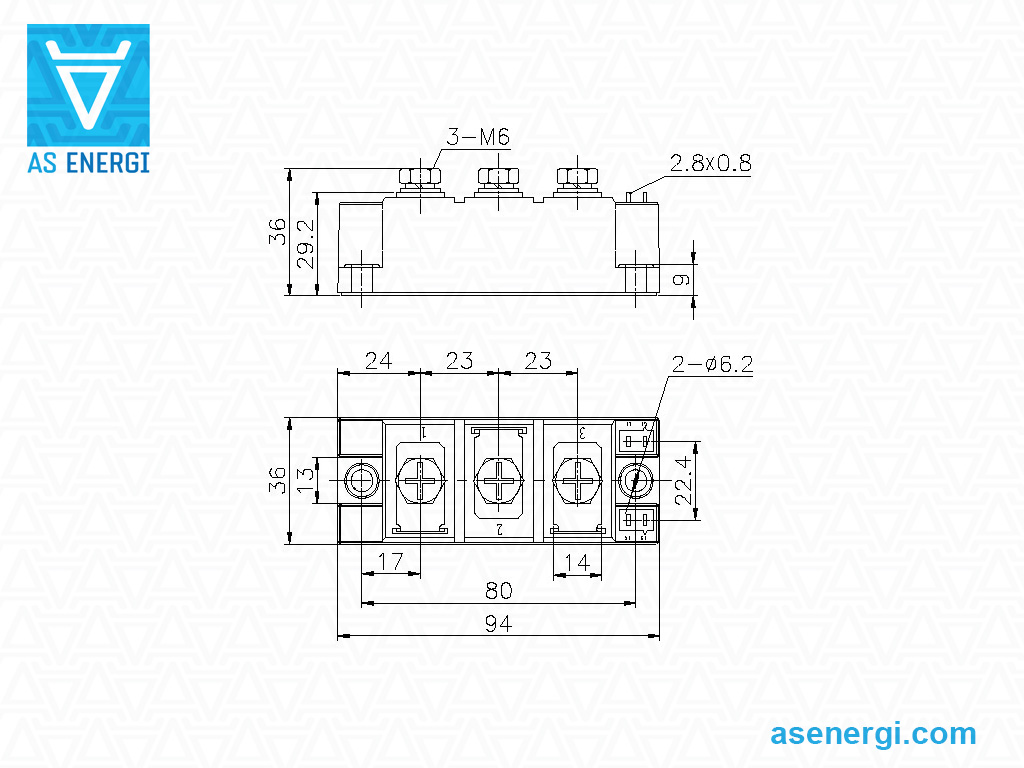

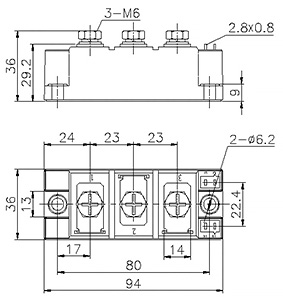

Diyot modülünün boyutları MDC160-36, MDC160-36-214F3:
MDC diyot modüllerinin devre şeması:
|
|
1 (АК), 2 (К), 3 (А) – ana (güç) terminalleri. |

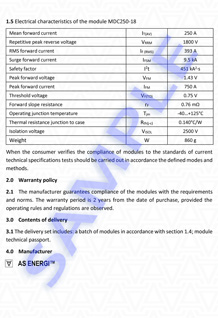

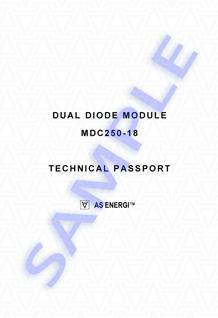

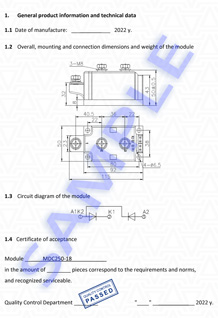

MDC Diyot Modülleri için Teknik Pasaport (örnek):
Diyot tedarik ederken, gerekirse teknik pasaport ve uygunluk sertifikası sağlıyoruz.
