AS ENERGIHızlı Tristör 100A, TF351-100 (500V-1100V), Saplama Tipi
| Ortalama ileri akım, ITAV | 100A |
| Gerilim, VDRM/VRRM | 500-1100V |
| Gerilim kodu, VRRM / 100 | 5 - 11 |
| TF351-100 | istek üzerine
+
–
|
| Paket Konu |
ST5 M12x1.75 |
| Ağırlık | 150 g |
| Veri Sayfası |  |

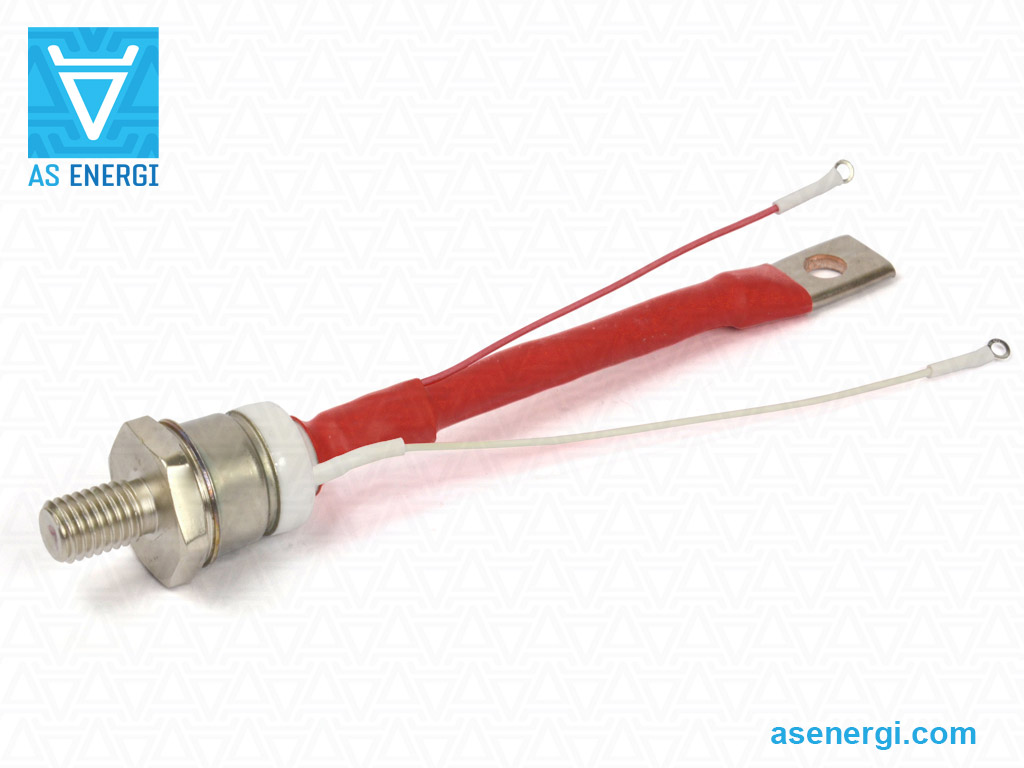

Hızlı Tristör TF351-100 AS ENERGITM in stud, 500V - 1100V'a kadar gerilimli devrelerde (5 ila 11 arası gerilim sınıfı) 10kHz'e kadar frekansla 100A'ya kadar DC ve AC akımları dönüştürmek ve kontrol etmek için tasarlanmış hızlı anahtarlamalı bir yarı iletken cihazdır. Tristör paket tipi - ST5, montaj standart dişi M12x1.75, (istek üzerine, UNF diş 1/2"-20UNF-2A), ağırlık - 150 g.
Hızlı tristörler, daha yüksek frekans modlarında (10kHz'e kadar) çalışmak üzere tasarlanmış daha düşük tq, trr, Qrr değerlerine ve daha yüksek bir değere (diT/dt)cr (2500 A/µs'ye kadar) sahip cihazlardır. VTM, tq, Qrr tristör parametreleri birbirine bağlıdır, bu nedenle tq ve Qrr değerindeki bir azalma VTM'de bir artışa yol açar. Hızlı tristörler, onları standart modellerden ayıran çok düşük bir kapanma süresi ile karakterize edilir. Kaynak, indüksiyonla ısıtma ve eritme, elektrikli ulaşım, AC sürücüler, UPS ve kısa açma ve kapama süreleri gerektiren diğer sistemlerde kullanılırlar. Tristörler, fonksiyonel parçayı ve yarı iletken elemanı mekanik darbelerden ve çevreden izole eden endüstri standardı seramik sızdırmaz bir muhafazaya sahiptir.
Hızlı tristörler saplama tasarımında tedarik edilir. Tristörün tabanı Anot, esnek güç kablosu Katot, güç kablosunun tabanından çıkan esnek tel yardımcı katot, kasadan çıkan esnek tel kontrol elektrodudur (Kapı). Bu tristör, diğer hızlı tristör tipleri için alternatif bir ürün, yedek, analog, eşdeğer olabilir 80A, 90A, 100 amp bir saplama muhafazasında.
Tristörleri soğutmak için hava ve su ısı alıcıları kullanılır. Soğutucu ile güvenilir termal ve elektriksel temas sağlamak için montaj sırasında Md sıkma torkuna uyulmalıdır. Montaj sırasında tristörün daha iyi ısı yayması için ısı ileten macun kullanılır.
Teknik özellikler ve parametreler, veri sayfaları PDF, örnek teknik pasaport, boyutlar, anahat çizimleri, kasa diyagramları tristörler, önerilen soğutucular aşağıda listelenmiştir.
Firmamız güç hızlı tristörler için satın alma tarihinden itibaren 2 yıl kalite garantisi vermektedir. Tristörleri tedarik ederken, gerekirse teknik pasaport, uygunluk sertifikası sağlıyoruz.
Hızlı saplama tristör değerleri: TF351-100-5 (100A 500V), TF351-100-6 (100A 600V), TF351-100-7 (100A 700V), TF351-100-8 (100A 800V), TF351-100-9 (100A 900V), TF351-100-10 (100A 1000V), TF351-100-11 (100A 1100V).
Saplama hızlı tristörlerin nihai fiyatı gerilim sınıfına, miktara, teslimat koşullarına, üreticiye, menşe ülkeye ve ödeme şekline bağlıdır.
Saplama hızlı tristörlerin genel özellikleri TF351-100:
| Hızlı tristör özellikleri | TF351-100 | |
| İzin verilen maksimum ortalama ileri akım (Kasa sıcaklığı) | IT(AV) (Tcase) | 100 A (83°C) |
| Tekrarlayan tepe durum dışı gerilim; Tekrarlayan tepe ters gerilim | VDRM/VRRM | 500-1100 V |
| RMS açık durum akımı | ITRMS | 157 A |
| Dalgalanma açık durum akımı | ITSM | 2.0 kA |
| Güvenlik faktörü | I2t | 20 kA2·s |
| Tepe açık durum gerilimi, maks. | VTM | 1.85 V |
| Tepe açık durum akımı | ITM | 314 A |
| Durum eşik gerilimi, maks. | VT(TO) | 1.30 V |
| On-state eğim direnci, maks | rT | 1.500 mΩ |
| Kapanma süresi, maks. | tq | 25-40 µs |
| Tekrarlı tepe durum dışı ve Tekrarlı tepe ters akımlar, maks. | IDRM/IRRM | 20 mA |
| Durum dışı gerilimin kritik yükselme hızı, min | (dVD/dt)cr | 1000 V/µs |
| Kapı tetikleme doğrudan gerilimi, maks. | VGT | 3.5 V |
| Kapı tetikleme doğru akımı, maks. | IGT | 250 mA |
| Açık durum akımının kritik yükselme hızı | (diT/dt)cr | 500 A/µs |
| P-n bağlantı noktası sıcaklığı, maks. | Tvj max | 125 ºC |
| Termal direnç, bağlantı noktasından kasaya, maks. | Rth(j-c) | 0.023 ºC/W |
| Montaj torku | Md | 10-20 N·m |
| Ağırlık, yaklaşık. | W | 150 g |
| Paket tipi, İplik | Anahatlar | ST5, M12x1.75 mm |
| Önerilen soğutucular | Soğutucular | O151 |
| Veri Sayfası | |
|
PHızlı Tristörler için Sanat Numaralandırma Kılavuzu TF351-100:
| TF | 351 | – | 100 | – | 11 | – | 7 | 6 | 3 |
| TF | – | Hızlı Tristör,  AS ENERGITM |
||||||||||||||||||||||||||||||||||||||||||
| 351 | – | Tristör tipi (saplama tipi). | ||||||||||||||||||||||||||||||||||||||||||
| 100 | – | Açık durumdaki ortalama akım IT(AV), Amp. | ||||||||||||||||||||||||||||||||||||||||||
| 11 | – | Gerilim sınıfı VRRM / 100 (Nominal gerilim – 1100 V). | ||||||||||||||||||||||||||||||||||||||||||
| 7 | – | Durum dışı gerilimin kritik yükselme hızı parametresi (dVD/dt)cr:
|
||||||||||||||||||||||||||||||||||||||||||
| 6 | – | Kapanma süresi parametresi tq:
|
||||||||||||||||||||||||||||||||||||||||||
| 3 | – | Açılma süresi parametresi tgt:
|
Tüm parça numaraları TF351-100:
| Seri | ITAV, A | VRRM, V |
| TF351-100-5 | 100A | 500V |
| TF351-100-6 | 100A | 600V |
| TF351-100-7 | 100A | 700V |
| TF351-100-8 | 100A | 800V |
| TF351-100-9 | 100A | 900V |
| TF351-100-10 | 100A | 1000V |
| TF351-100-11 | 100A | 1100V |
Disk hızlı tristörün polaritesi (anot, katot, kapı) ve boyutları TF351-100:
|
|
Tristörler için Teknik Pasaport (örnek):
Tristörleri tedarik ederken, gerekirse teknik pasaport ve uygunluk sertifikası sağlıyoruz.
Yüksek Güçlü Yarı İletkenler AS ENERGITM
Firmamız, 15000A'ya kadar akımlar ve 9000V'a kadar voltajlar ve bunlara hava ve su soğutucuları gibi çok çeşitli güç yarı iletkenlerinin güç tristörleri, modüller, doğrultucu diyotlar, rotor ve kaynak diyotları, triyaklar vb. Yarı iletkenleri herhangi bir hacimde satın alabilirsiniz ve büyük partiler sipariş ederken fiyat daha düşük olacaktır.
Müşterilerimizin güvenini kazandık ve tüm dünyaya ürün tedarik ediyoruz.
Modüller, SCR Tristörler, Diyotların satın alınmasıyla ilgili sorularınız için şu adrese bir e-posta talebi gönderin:
Ve size teslimat için ticari bir teklif sunacağız.
Çok sayıda kişi için, bireysel bir fiyat sağlayacağız!!!
Taleplerinize ve teknik görevinize göre üretim tesislerimizde
ürün üretmeye açığız.
Fotoğraf Galerisi
Fotoğraf galerisi AS ENERGITM tarafından üretilen birçok farklı yarı iletken cihazı, yarı iletken çipleri ve SCR'leri, test raporlarından örnekleri gösterir.
Güç saplamalı hızlı tristörler için ısı alıcıları:
Isı alıcıları (radyatörler), saplama tasarımında güç yarı iletken cihazlarının soğutulması için kullanılır.
Soğutucuların ısı alıcıları alüminyum radyatör profillerinden yapılmıştır ve çeşitli iklim koşullarında kullanıldığında ek koruyucu kaplama gerektirmez.
Soğutucular hakkında daha fazla bilgi için bkz.: "Saplama cihazları için hava soğutmalı soğutucular".
Yüksek Güçlü Saplama Tipi Hızlı Tristörlerin Fotoğrafı:
