TZ500N18KOF - Tekli Tristör Modülü 500A 1800V Veri Sayfası ve Değiştirme Infineon

Tek Tristör Modülünün Devre Şeması TZ500N18KOF

Infineon Parça Numarası	TZ500N18KOF
Ortalama açık durum akımı, I_T(AV)M	500А
Gerilim, V_RRM	1800V
Paket	TP50.1
Boyutlar L×B×H	101x50x52 mm
Veri Sayfası
Değiştirme AS ENERGI^TM	AMTZ500N18KOF
Sepete Ekle	istek üzerine + –

Tekli Tristör Modülü AMTZ500N18KOF AS ENERGI^TM, tristör modülü TZ500N18KOF Infineon Technologies için bir yedek, analog, alternatif ve eşdeğerdir. Ortalama ileri akım I_TAV – 500 ampere, tekrarlayan tepe ters gerilim V_RRM – 1800V.

Tristör modülleri yüksek elektriksel ve termal döngü kabiliyeti ile karakterize edilir, bu da yoğun çalışma modlarında yüksek güvenilirlik ve uzun kullanım ömrü anlamına gelir. Tristör modülleri endüstri standardı bir muhafaza içine yerleştirilmiştir ve bu sayede cihazın mevcut ekipmana entegrasyonu kolaydır.

Tekli tristör modülleri çeşitli güç ekipmanlarında kullanılır - güç ve kontrol üniteleri, güç regülatörleri, AC regülatörleri, DC motor kontrolü, AC motor yumuşak yol vericiler, dönüştürücüler, yüksek fırın veya kimyasal proses kontrolörleri, kaynak ekipmanları ve AC dönüştürücüler için redresörler olarak.

Modüllerimiz, neredeyse tüm faz kontrolü veya doğrultucu uygulamaları için çeşitli çift ve tek cihaz topolojilerinde sunulmaktadır.

TZ500N18KOF ve yedek AMTZ500N18KOF'un teknik özellikleri ve parametreleri, veri sayfası PDF, anahat çizimi ve boyutları aşağıda listelenmiştir.

Firmamız tristör modülleri için satın alma tarihinden itibaren 2 yıl kalite garantisi vermektedir. Tristör modüllerini tedarik ederken, gerekirse teknik pasaport ve uygunluk sertifikası sağlıyoruz.

Devamını oku

Tristör modülleri için nihai fiyat; sınıfa, miktara, teslimat koşullarına, üreticiye, menşe ülkeye ve ödeme şekline bağlıdır.

Tekli Tristör Modülü TZ500N18KOF Infineon'un Genel Özellikleri ve Değiştirilebilir Parçalarıt:

Tek Tristör modülü özellikleri		TZ500N18KOF
İzin verilen maksimum ortalama açık durum akımı (Durum sıcaklığı)	I_TAV	500 A
Tekrarlayan darbeli ters gerilim; Tekrarlayan darbeli kapalı durum gerilimi	V_RRM/V_DRM	1800 V
Dalgalanma açık durum akımı	I_TSM	14500 A
Güvenlik faktörü	I²t	1051 kA²·s
Eşik gerilimiEşik gerilimi	V_T(TO)	0.90 V
Durumda eğim direnci	r_T	0.27 mΩ
Bağlantı sıcaklığı	T_{vj maks.}	125 ºC
Termal direnç, kavşaktan kasaya	R_th(j-c)	0.065 K/W
Tasarım (anahtarlar)	-	tek bileşen
Ağırlık	W	900 g
Paket Boyutlar, mm	L×B×H	TP50.1 101x50x52 mm
Değiştirme AS ENERGI^TM	tip	AMTZ500N18KOF
Veri Sayfası	PDF

Tek Tristör Modülü TZ500N18KOF Infineon için Parça Numaralandırma Kılavuzu ve Değiştirme:

500

A	–	AS ENERGI^TM
M	–	Ürün grubu: Modül.
TZ	–	Devre topolojisi: Tek Tristör.
500	–	Ortalama açık durum akımı I_T(AV), Amp.
N	–	Faz kontrol cihazı.
18	–	Gerilim sınıfı V_RRM / 100.
K	–	Mekanik yapı: K – basınçlı temas teknolojisi S – lehim teknolojisi
O	–	Kapanma süresi tq: garanti yok.
F	–	Durum dışı dv/dt sınıfının kritik yükselişi: F = 1000 V/μs

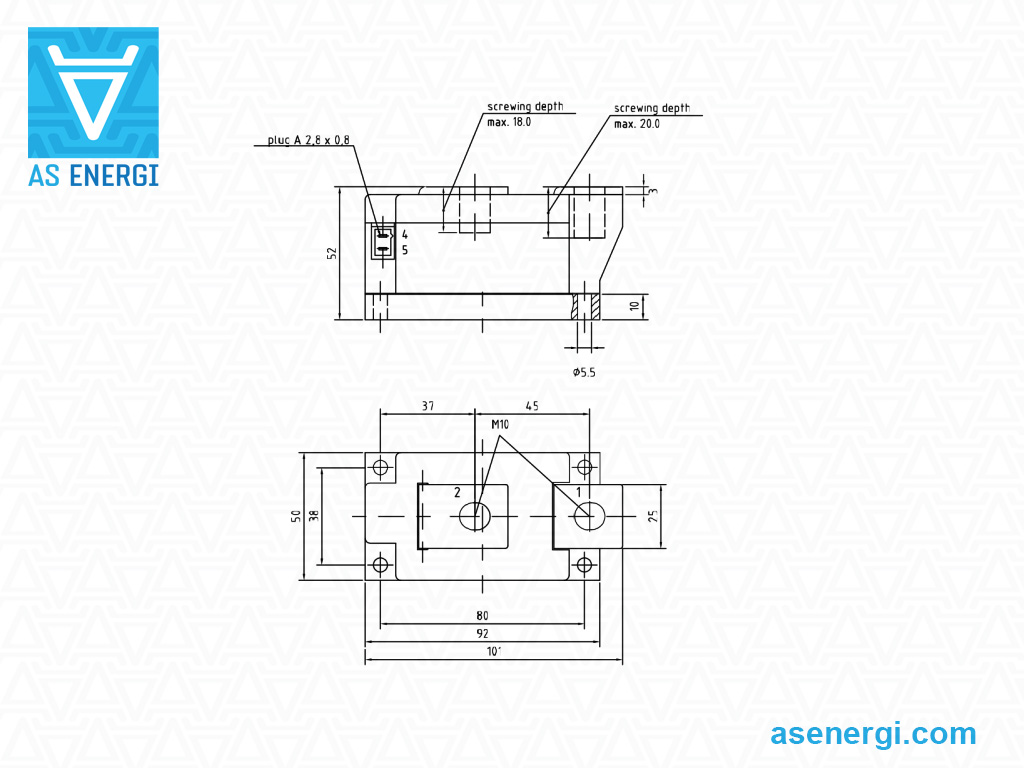

Tek Tristör Modülü TZ500N18KOF ve Yedek AMTZ500N18KOF Boyutları:

Tek Tristör Modülü

Tek Tristör Modülünün Devre Şeması TZ500N18KOF ve Değiştirme AMTZ500N18KOF:
