AS ENERGIGüç Tristör Modülü MTC300-25 (300A 2500V), MTC300-25-415F3
| Ortalama ileri akım, ITAV/IFAV (Tcase) | 300A (85ºC) |
| Gerilim, VRRM/VDRM | 1900 – 2500V |
| Gerilim kodu, VRRM / 100 | 19 – 25 |
| MTC300-25 | istek üzerine
+
–
|
| Ağırlık | 1350 g |
| Paket Boyutlar L×B×H |
415F3 108x62x52 |
| Veri Sayfası |  |
Çift tristörlü SCR modülü MTC 300-25 AS ENERGITM uluslararası standart bir pakette, 300A 2500V.
MTC300-25-415F3 tristör modülleri, yoğun çalışma modlarında yüksek güvenilirlik ve uzun kullanım ömrü anlamına gelen yüksek elektriksel ve termal döngü kabiliyeti ile karakterize edilir. Tristör modülleri endüstri standardı bir muhafaza içine yerleştirilmiştir ve bu sayede cihazın mevcut ekipmana entegrasyonu kolaydır.
İki konumlu modüller farklı anahtarlama devrelerine sahiptir (elektrik devre şemaları): МТC – yarım köprü; МТK – ortak katotlu şema; МТA – ortak anotlu şema.
Tristör modüllerinin serileri (derecelendirmeleri): MTC300-19 (300A 1900V), MTC300-20 (300A 2000V), MTC300-22 (300A 2200V), MTC300-24 (300A 2400V).
Ana (güç) terminalleri kasanın üst kısmındadır ve 1, 2, 3 (ortak anot-katot, katot, anot) olarak işaretlenmiştir. Kontrol terminalleri K1, G1, K2, G2 olarak işaretlenmiştir.
Çift tristör modülleri MTC serisi çeşitli güç ekipmanlarında kullanılır - güç ve kontrol üniteleri, güç regülatörleri, AC regülatörleri, DC motor kontrolü, AC motor yumuşak yol vericiler, dönüştürücüler, yüksek fırın veya kimyasal proses kontrolörleri, kaynak ekipmanları ve AC dönüştürücüler için redresörler olarak.
Modüllerimiz, neredeyse tüm faz kontrolü veya doğrultucu uygulamaları için çeşitli çift ve tek cihaz topolojilerinde sunulmaktadır.
Firmamız tristör / diyot modülleri için satın alma tarihinden itibaren 2 yıl kalite garantisi vermektedir. Tristör / diyot modüllerini tedarik ederken, gerekirse teknik pasaport ve uygunluk sertifikası sağlıyoruz.
Tristör / diyot modülleri için nihai fiyat, sınıfa, miktara, teslimat koşullarına, üreticiye, menşe ülkeye ve ödeme şekline bağlıdır.
Tristör-tristör modülünün genel özellikleri MTC300-25, MTC300-25-415F3:
| Tristör modülü özellikleri | MTC300-25 | |
| İzin verilen maksimum ortalama ileri akım (Kasa sıcaklığı) | ITAV/IFAV (Tcase) | 300 A (85ºC) |
| Tekrarlayan darbeli ters gerilim; Tekrarlayan darbeli kapalı durum gerilimi | VRRM/VDRM | 2500 V |
| Dalgalanma açık durum akımı | ITSM/IFSM | 9.2 A |
| Güvenlik faktörü | I2t | 423 kA2·s |
| Eşik gerilimi | VT(TO) | 0.85 V |
| Durum dışı gerilimin kritik yükselme hızı | dv/dt | 800 V/µs |
| Açık durum akımının kritik yükselme hızı | di/dt | 100 A/µs |
| Kapalıyken tekrarlayan darbe akımı; tekrarlayan darbe dönüş akımı | IDRM/IRRM | 45 mA |
| Kapı tetikleme DC akımı | IGT | 180 mA |
| Kapı tetikleme doğrudan DC gerilimi | VGT | 2.5 V |
| Akım tutma | IH | 150 mA |
| Açık darbe gerilimi | VTM | 1.68 V |
| Açık darbe akımı | ITM | 900 A |
| Durum içi eğim direnci | rT | 0.65 mΩ |
| Bağlantı sıcaklığı | Tvj maks. | 125 ºC |
| Termal direnç, kavşaktan kasaya | Rth(j-c) | 0.10 ºC/W |
| Tasarım (anahtarlar) | - | çift bileşenli |
| Tip (devre şeması) | - | tristör-tristör |
| Ağırlık | W | 1350 g |
| Paket (Konut) | tip | 415F3 |
| Boyutlar, mm | L×B×H | 108x62x52 |
| Veri Sayfası | |
|
Tristör-tristör modülleri için parça numaralandırma kılavuzu MTC:
| MT | C | 300 | – | 25 | – | 415F3 |
| MT | – | Tristör modülü,  AS ENERGITM |
| C | – | Devre topolojisi: ortak anot-katot. |
| 300 | – | Nominal akım (ITAV), A. |
| 25 | – | Gerilim sınıfı (VRRM/100). |
| 415F3 | – | Paket (muhafaza) tipi. |

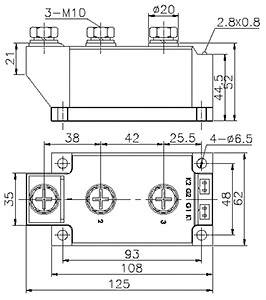

Tristör modülünün boyutları MTC300-25, MTC300-25-415F3:
Tristör modüllerinin devre şeması MTC:
|
|
1 (АК), 2 (К), 3 (А) – ana (güç) terminalleri. K1, G1, K2, G2 (4, 5, 6, 7) – kontrol terminalleri. |
Tristör Modülleri için Teknik Pasaport MTC (örnek):
Tristörleri tedarik ederken, gerekirse teknik pasaport ve uygunluk sertifikası sağlıyoruz.
