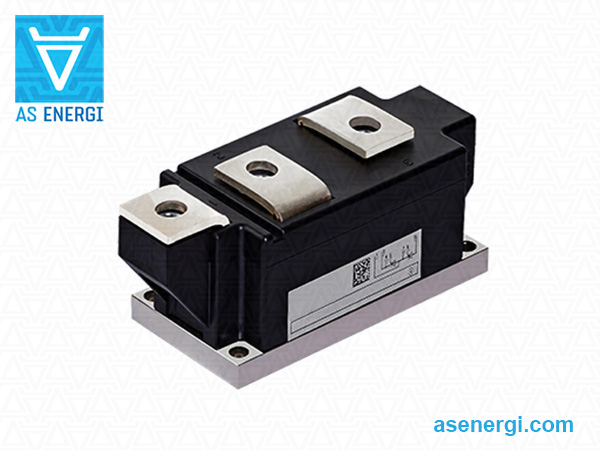

Tristör Modülü TT240N36KOF (240A 3600V) Infineon Değiştirme

Infineon Parça Numarası	TT240N36KOF
Ortalama açık durum akımı, I_T(AV)M (T_C)	240А (85ºC)
Gerilim, V_RRM	3600V
Paket Boyutlar L×B×H	TP60 150x60x52 mm
Veri Sayfası
Değiştirme AS ENERGI^TM	AMTT240N36KOF
Sepete Ekle	istek üzerine + –

Çift tristörlü SCR modülü AMTT240N36KOF AS ENERGI^TM, tristör modülü TT240N36KOF Infineon Technologies için bir yedek, analog, alternatif ve eşdeğerdir. Ortalama ileri akım I_TAV – 240 amper, tekrarlayan tepe ters gerilim V_RRM – 3600V. Taban plakası 60x124 mm.

Ana (güç) terminalleri kasanın üst kısmındadır ve 1, 2, 3 (ortak anot-katot, katot, anot) olarak işaretlenmiştir. Kontrol terminalleri 4, 5, 6, 7 olarak işaretlenmiştir (G1, K1, G2, K2).

İki konumlu tristör modülleri bir yarım köprü anahtarlama devresine sahiptir (ortak anot-katot).

Tristör modülleri yüksek elektriksel ve termal döngü kabiliyeti ile karakterize edilir, bu da yoğun çalışma modlarında yüksek güvenilirlik ve uzun kullanım ömrü anlamına gelir. Tristör modülleri endüstri standardı bir muhafaza içine yerleştirilmiştir ve bu sayede cihazın mevcut ekipmana entegrasyonu kolaydır.

Çift tristör modülleri çeşitli güç ekipmanlarında kullanılır - güç ve kontrol üniteleri, güç regülatörleri, AC regülatörleri, DC motor kontrolü, AC motor yumuşak yol vericiler, dönüştürücüler, yüksek fırın veya kimyasal proses kontrolörleri, kaynak ekipmanı ve AC dönüştürücüler için redresör olarak.

Modüllerimiz, neredeyse tüm faz kontrolü veya doğrultucu uygulamaları için çeşitli çift ve tek cihaz topolojilerinde sunulmaktadır.

Firmamız tristör/diyot modülleri için satın alma tarihinden itibaren 2 yıl kalite garantisi vermektedir. Tristör / diyot modüllerini tedarik ederken, gerekirse teknik pasaport ve uygunluk sertifikası sağlıyoruz.

Devamını oku

Tristör / diyot modülleri için nihai fiyat, sınıfa, miktara, teslimat koşullarına, üreticiye, menşe ülkeye ve ödeme şekline bağlıdır.

TT240N36KOF Infineon Tristör Modülünün Genel Özellikleri ve Değiştirilmesi:

Tristör modülü özellikleri		TT240N36KOF
İzin verilen maksimum ortalama açık durum akımı (Durum sıcaklığı)	I_TAV (T_case)	240 A (85ºC)
Tekrarlayan darbeli ters gerilim; Tekrarlayan darbeli kapalı durum gerilimi	V_RRM/V_DRM	3600 V
Dalgalanma açık durum akımı	I_TSM	5500 A
Güvenlik faktörü	I²t	151 kA²·s
Eşik gerilimi	V_T(TO)	1.17 V
Durumda eğim direnci	r_T	1.70 mΩ
Bağlantı sıcaklığı	T_{vj maks.}	125 ºC
Termal direnç, kavşaktan kasaya	R_th(j-c)	0.078 K/W
Tasarım (anahtarlar)	-	çift bileşenli
Tip (devre şeması)	-	tristör-tristör
Ağırlık	W	1.5 kg
Paket Boyutlar, mm	L×B×H	TP60 150x60x52 mm
Değiştirme AS ENERGI^TM	tip	AMTT240N36KOF
Veri Sayfası	PDF

Tristör-Tiristör Modülleri için Parça Numaralandırma Kılavuzu:

240

A	–	AS ENERGI^TM
M	–	Ürün grubu: Modül.
TT	–	Devre topolojisi: Tristör-Tiristör.
240	–	Ortalama açık durum akımı I_T(AV), Amp.
N	–	Faz kontrol cihazı.
36	–	Gerilim sınıfı V_RRM / 100.
S	–	Mekanik yapı: K – basınçlı temas teknolojisi S – lehim teknolojisi
O	–	Kapanma süresi tq: garanti yok.
F	–	Durum dışı dv/dt sınıfının kritik yükselişi: F = 1000 V/μs

Tristör-Tiristör Modüllerinin devre şeması:

AK, K, A – ana (güç) terminalleri.

G1, K1, G2, K2 – kontrol terminalleri.
