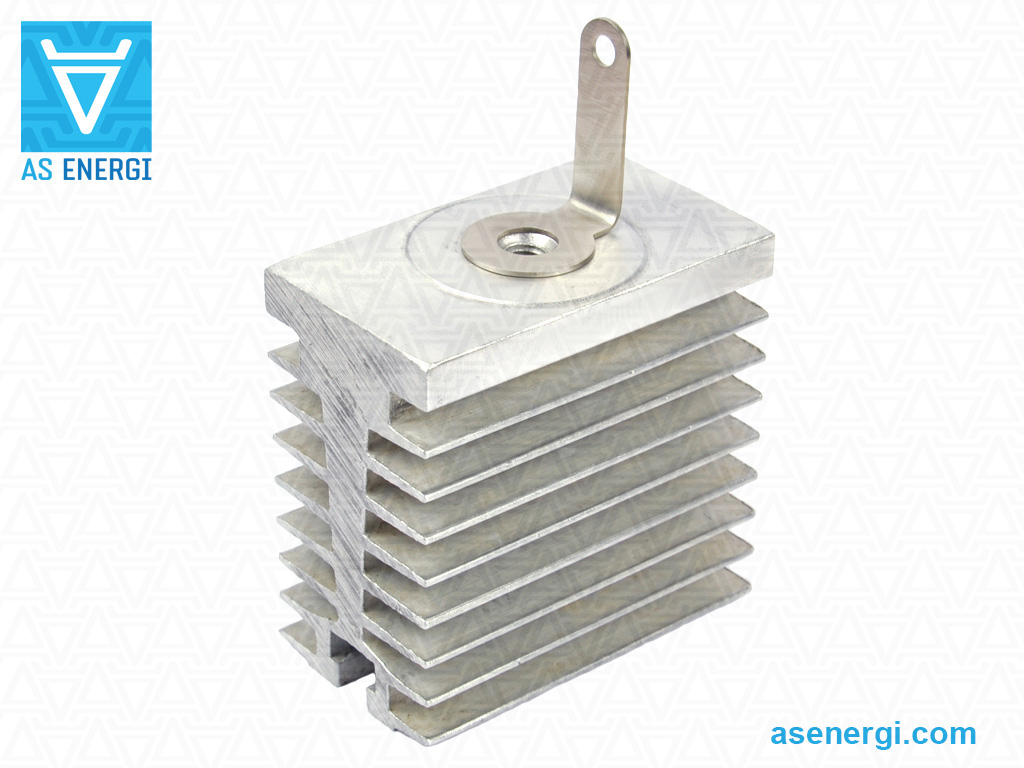

Saplama SCR tristör ve doğrultucu diyot için Hava Soğutmalı Soğutucu O151

Metrik dişli uygulanabilir saplama	M12
Akım için cihazlar için geçerlidir	80A - 160A
Güç dağılımı	50 W
Montaj torku Md, ±10%	20 N·m
Soğutucu O151	istek üzerine + –
Boyutlar B×L×H	45×80×80 mm
Ağırlık	0.420 kg

Hava Soğutmalı Soğutucular O151-80 AS ENERGI^TM güç yarı iletken cihazlarının tek taraflı soğutulması için kullanılır saplama tasarımı metrik ISO dişli ile M12. Uygulanan cihaz muhafaza tipi: SD5, SD8, ST5.

Soğutucu, akımlar için güç SCR tristörlerinin ve doğrultucu diyotların soğutulması için kullanılır 80A - 160A. Soğutucunun doğal soğutma ile güç dağılımı 50 W'tır.

Hava akışlı soğutma, üretilen ısı miktarına ve yarı iletkenlerin çalışma koşullarına bağlı olarak doğal veya zorlamalı olabilir.

Özellikler: korozyona dayanıklı alüminyum alaşım; düşük termal direnç; bir montaj yuvası ile kolay kurulum; standart modeller de özelleştirilebilir.

Isı alıcıları alüminyum radyatör profillerinden yapılmıştır ve farklı iklim koşullarında kullanıldığında ek koruyucu kaplama gerektirmez.

Minimum elektrik kayıpları ve cihazların maksimum ısı dağılımı için, güç cihazı spesifikasyonlarında belirtilen uygun tork Md'ye uyulmalıdır.

Soğutucunun, akım kontağının ve yarı iletken cihazın temas yüzeyleri monte edilmeden önce alkole (toluen, benzen, aseton) batırılmış bir bezle silinmeli ve ince bir tabaka silikon-organik ısı transfer macunu ile yağlanması tavsiye edilir (bu bir tavsiyedir ve montaj için bir ön koşul değildir).

Hava ısı alıcılarının (soğutucular, radyatörler) kullanıldığı saplama tipi SCR tristörlerin ve doğrultucu diyotların akım aralığı: 80A, 100A, 120A, 125A, 130A, 140A, 150A, 160A.

Hava soğutmalı ısı emicinin (radyatör) özellikleri ve parametreleri, boyutları, ana hatları ve çizimleri aşağıda listelenmiştir.

Firmamız hava soğutma soğutucuları için satın alma tarihinden itibaren 2 yıl kalite garantisi vermektedir. Soğutucuları tedarik ederken, gerekirse teknik pasaport sağlıyoruz.

Devamını oku

Hava soğutma soğutucusunun nihai fiyatı miktara, teslimat koşullarına, üreticiye, menşe ülkeye ve ödeme şekline bağlıdır.

Hava Soğutmalı Soğutucu O151 teknik özellikleri:

Soğutucu özellikleri	O151 (O151-80)
Metrik dişli uygulanabilir saplama	M12
Doğal soğutma ile güç dağıtımı (P_F)	50 W
Termal direnç R_th(h-a) (doğal soğutma)	1.90 °C/W
Termal direnç R_th(h-a) (cebri soğutma, hava akımı V_cfh=6 m/s)	0.67
Akış direnci ΔPh	15
Montaj torku Md, ±10%	20 N·m
Soğutma yüzey alanı	635.406
Ağırlık (güç kontağı olmadan)	0.420 kg
Anahatlar, boyutlar B×L×H	45×80×80 mm
Akım için cihazlar için geçerlidir	80A - 160A
Uygulama paketi türü	SD5, SD8, ST5
Uygulama diyotu, tristör tipi	D151, T151, TF251

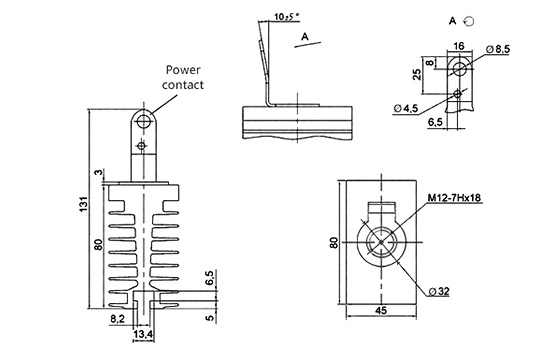

Isı emicinin genel ve montaj boyutları O151:

Hava Soğutma Soğutucuları için Parça Numaralandırma Kılavuzu O151:

–

O	–	Ürün grubu: Yarı iletkenler için soğutucular.
1	–	Soğutucu tasarım modifikasyonunun seri numarası.
5	–	Saplama tipi soğutucular için montaj dişi çapına göre seri kodlaması.
1	–	Cihazlar için soğutucu tasarım modifikasyonunun seri numarası: 1 - saplama montajlı versiyon.
80	–	Soğutucunun uzunluğu, mm.

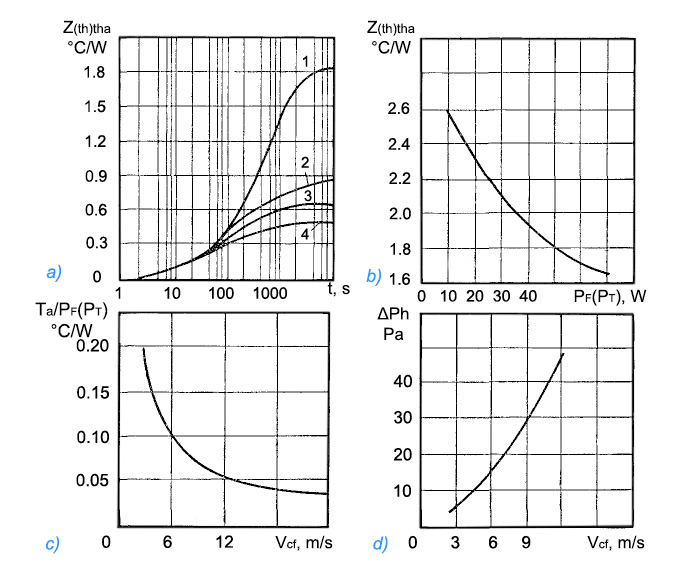

O151 soğutucunun termal parametrelerinin grafikleri:

a) — soğutucu temas yüzeyinin termal direnci - soğutma ortamı (1-0 m/s (50W); 2-3 m/s; 3-6 m/s; 4-12 m/s)
b) — doğal soğutma sırasında güç dağılımına bağlı olarak soğutucu temas yüzeyinin soğutma ortamı ile termal dirençleri
c) — soğutma havası hızına bağlı olarak güç dağıtımı ile ilişkili soğutma havası sıcaklık farkı
d) — soğutma havası hızına bağlı olarak soğutma sıvısı akışının basınç düşüşü

Yüksek Güçlü Yarı İletkenler AS ENERGI^TM

Firmamız 15000A'e kadar akımlarda ve 9000V'a kadar gerilimlerde çok çeşitli güç yarı iletkenleri (güç tristörleri, modülleri, doğrultucu diyotlar, çığ, rotor ve kaynak diyotları, triyaklar vb) ve bunlara ait hava ve su soğutucularının üretimi ve satışı ile uğraşmaktadır.
Yarı iletken cihazları herhangi bir hacimde satın alabilirsiniz ve büyük lotlar sipariş ederken fiyat daha düşük olacaktır. Müşterilerimizin güvenini kazandık ve tüm dünyaya ürün tedarik ediyoruz.

Modüller, SCR Tristörler, Diyotların satın alınmasıyla ilgili sorularınız için şu adrese bir e-posta talebi gönderin:

[email protected]

Ve size teslimat için ticari bir teklif sunacağız.
Çok sayıda kişi için, bireysel bir fiyat sağlayacağız!!!

Taleplerinize ve teknik görevinize göre üretim tesislerimizde
ürün üretmeye açığız.

Fotoğraf Galerisi

Fotoğraf galerisi AS ENERGI^TM tarafından üretilen birçok farklı yarı iletken cihazı, yarı iletken çipleri ve SCR'leri, test raporlarından örnekleri gösterir.

Daha fazla fotoğraf gör

Hava soğutuculu bir saplama tristörünün montajı için öneriler:

Saplama tristörünün bir soğutucu ile montajı

Tristör ve soğutucunun eşleşen yüzeyleri arasındaki ısı transferinin ve elektriksel temasın tüm sıcaklık aralığında güvenilirliği uygun tork ile sağlanır..

Montajdan önce şunları yapmalısınız görsel denetim (1) mekanik hasarlar için temas yüzeyleri ve Silin (2), alkol ile ıslatılmış (toluen, benzin, aseton).

Isı transferi parametrelerini iyileştirmek için tavsiye edilenler yağlamak için (3) montajdan önce ince bir tabaka silikon termal iletken macun (bu bir tavsiyedir ve kurulum için bir ön koşul değildir).

Montajdan sonra, bağlantı elemanları (somunlar ve pullar) korozyona karşı ayrıca emniyete alınmalıdır.

Güç tristörleri için ipuçları ve öneriler:

Güç tristörleri, tüm parametreler için sınır yüklerinde uzun süreler boyunca çalıştırılmamalıdır. Bu durumda, güvenlik faktörü cihazın gerekli güvenilirlik derecesine göre belirlenir.

Arızalı bir güç tristörünü, değiştirilen tristörün parametrelerine uyan bir tristörle değiştirin.

Yüksek ortam sıcaklığına sahip bir ortamda çalışırken aşırı soğutma sağlanmalıdır.

Uygun ısı dağılımını sağlamak için güç tristörlerinin ve soğutucuların toz ve kirleticilerden arındırılması için periyodik olarak temizlenmesi önerilir.

Paralel bağlı güç tristörleri arasındaki akımları eşitlemek için endüktif akım bölücüler (genellikle bükülmüş toroidal tel) kullanılmalıdır. En popüler bağlantı yöntemleri kapalı devre, ortak bobin devresi veya güç tristörüdür. Bu durumda akım bölücülerin verimliliği manyetik telin kesiti tarafından belirlenir.

Güç tristörleri seri bağlandığında gerilim dengesizliğinin önlenmesi, her tristöre paralel bağlanan şönt dirençler kullanılarak sağlanır. Geçici koşullarda gerilim eşitlemesi, her tristöre paralel kondansatörler bağlanarak sağlanır.

Çalışma sırasında yüksek gerilim altındaki güç tristörlerine dokunmak kesinlikle yasaktır.
