Disk SCR tristör ve doğrultucu diyot için Hava Soğutmalı Soğutucu O193

Soğutucu temas yüzeyi çapı		Ø100 mm
Uygulanan cihaz muhafazası	сontact surface	Ø80-Ø100 mm
	dış çap	Ø120-Ø150 mm
Akım için cihazlar için geçerlidir		1600A - 6300A
Güç dağılımı		650 W
Soğutucu O193		istek üzerine + –
Boyutlar B×L×H		385x300x305 mm
Ağırlık		28 kg

Hava Soğutmalı Soğutucular O193-300 AS ENERGI^TM güç yarı iletken cihazlarının tek ve çift taraflı soğutulması için kullanılır. disk tasarımı, konut tipi ile PD83, PD93, PT83, PT93, PT94, PTT94, PTO95, D.G1, T.H1, T.G5.

Soğutucunun doğal soğutma ile güç dağılımı 650 W'tır. Soğutucu temas yüzeyi çapı Ø100 mm. Uygulanan cihaz muhafazası: сtemas yüzeyi Ø80-Ø100 mm, dış çap Ø120-Ø150 mm.

Soğutucu, akımlar için güç SCR tristörlerinin ve doğrultucu diyotların soğutulması için kullanılır 1600A - 6300A.

Hava akışlı soğutma, üretilen ısı miktarına ve yarı iletkenlerin çalışma koşullarına bağlı olarak doğal veya zorlamalı olabilir.

Özellikler: korozyona dayanıklı alüminyum alaşım; düşük termal direnç; bir montaj yuvası ile kolay kurulum; standart modeller de özelleştirilebilir.

Isı alıcıları alüminyum radyatör profillerinden yapılmıştır ve farklı iklim koşullarında kullanıldığında ek koruyucu kaplama gerektirmez.

Tablet (disk) tasarımlı yarı iletken cihazların (güç diyotları, tristörler) soğutucularla montajı, sıkıştırma cıvataları ve travers ile yapılır. Soğutucu ve güç cihazının temas yüzeyleri düşük pürüzlülük ve düzlük sapmalarına sahip olmalıdır.

Minimum elektrik kayıpları ve cihazların maksimum ısı dağılımı için, güç cihazı teknik özelliklerinde belirtilen uygun montaj kuvveti Fm'ye uyulmalıdır.

Soğutucunun, akım kontağının ve yarı iletken cihazın temas yüzeyleri monte edilmeden önce alkole (toluen, benzen, aseton) batırılmış bir bezle silinmeli ve ince bir tabaka silikon-organik ısı transfer macunu ile yağlanması tavsiye edilir (bu bir tavsiyedir ve montaj için bir ön koşul değildir).

Hava ısı alıcılarının (soğutucular, radyatörler) kullanıldığı disk tipi SCR tristörlerin ve doğrultucu diyotların akım aralığı: 1600A, 1700A, 1800A, 1900A, 2000A, 2100A, 2500A, 2600A, 2700A, 2800A, 3000A, 3200A, 4000A, 4200A, 4300A, 5000A, 5200A, 5700A, 6000A, 6300A.

Hava soğutmalı ısı emicinin (radyatör) özellikleri ve parametreleri, boyutları, ana hatları ve çizimleri aşağıda listelenmiştir.

Firmamız hava soğutma soğutucuları için satın alma tarihinden itibaren 2 yıl kalite garantisi vermektedir. Soğutucuları tedarik ederken, gerekirse teknik pasaport sağlıyoruz.

Devamını oku

Hava soğutma soğutucusunun nihai fiyatı miktara, teslimat koşullarına, üreticiye, menşe ülkeye ve ödeme şekline bağlıdır.

Hava Soğutmalı Soğutucu O193 teknik özellikleri:

Soğutucu özellikleri	O193 (O193-300)
Soğutucu temas yüzeyi çapı	Ø100 mm
Uygulanan cihaz muhafazası (temas yüzeyi)	Ø80-Ø100 mm
Uygulanan cihaz muhafazası (dış çap)	Ø120-Ø150 mm
Doğal soğutma ile güç dağıtımı (P_F)	650 W
Termal direnç R_th(h-a) (doğal soğutma)	0.107 °C/W
Termal direnç R_th(h-a) (cebri soğutma, hava akımı V_cfh=6 m/s)	0.030 °C/W
Akış direnci ΔPh	50 Pa
Montaj kuvveti Fm, max	80 ± 10 kN
Ağırlık	28 kg
Anahatlar, boyutlar B×L×H	385x300x305 mm
Akım için cihazlar için geçerlidir	1600A - 6300A
Uygulama paketi türü	PD83, PD93, PT83, PT93, PT94, PTT94, PTO95, D.G1, T.H1, T.G5
Uygulama diyotu, tristör tipi	D183, D193, T183, T283, T383, T583, T683, TFI183, T193, T293, T393, T693, TFI193

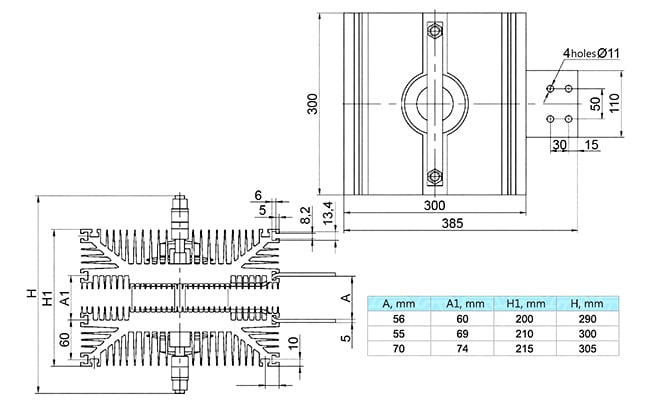

Isı emicinin genel ve montaj boyutları O193:

Hava Soğutma Soğutucuları için Parça Numaralandırma Kılavuzu O193:

–

300

O	–	Ürün grubu: Yarı iletkenler için soğutucular.
1	–	Soğutucu tasarım modifikasyonunun seri numarası.
9	–	Disk tipi soğutucu için temas yüzeyi çapına göre seri kodlamasısk tasarım modifikasyonu.
3	–	Cihazlar için soğutucu tasarım modifikasyonunun seri numarası: 1 - çift taraflı soğutmalı disk tasarımı.
300	–	Soğutucunun uzunluğu, mm.

Disk tipi yarı iletkenler için Hava Soğutmalı Soğutucu O123 fotoğrafı:

Yüksek Güçlü Yarı İletkenler AS ENERGI^TM

Firmamız 15000A'e kadar akımlarda ve 9000V'a kadar gerilimlerde çok çeşitli güç yarı iletkenleri (güç tristörleri, modülleri, doğrultucu diyotlar, çığ, rotor ve kaynak diyotları, triyaklar vb) ve bunlara ait hava ve su soğutucularının üretimi ve satışı ile uğraşmaktadır.
Yarı iletken cihazları herhangi bir hacimde satın alabilirsiniz ve büyük lotlar sipariş ederken fiyat daha düşük olacaktır. Müşterilerimizin güvenini kazandık ve tüm dünyaya ürün tedarik ediyoruz.

Modüller, SCR Tristörler, Diyotların satın alınmasıyla ilgili sorularınız için şu adrese bir e-posta talebi gönderin:

[email protected]

Ve size teslimat için ticari bir teklif sunacağız.
Çok sayıda kişi için, bireysel bir fiyat sağlayacağız!!!

Taleplerinize ve teknik görevinize göre üretim tesislerimizde
ürün üretmeye açığız.

Fotoğraf Galerisi

Fotoğraf galerisi AS ENERGI^TM tarafından üretilen birçok farklı yarı iletken cihazı, yarı iletken çipleri ve SCR'leri, test raporlarından örnekleri gösterir.

Daha fazla fotoğraf gör

Hava soğutuculu bir disk tristörün montajı için öneriler:

Assembling disc thyristor with a heatsink

Tristör ve soğutucunun eşleşen yüzeyleri arasındaki ısı transferinin ve elektriksel temasın tüm sıcaklık aralığında güvenilirliği uygun tork (sıkıştırma kuvveti) ile sağlanır.

Montajdan önce (1) temas yüzeylerini mekanik hasarlara karşı gözle kontrol etmeli ve (2) alkolle (toluen, benzin, aseton) ıslatarak silmelisiniz.

İncelemeden sonra, mevcut kontakları (uçları) sabitleyin, yapının hizasını sabitlemek için bir pim takın.

Isı transferi parametrelerini iyileştirmek için montajdan önce (3) ince bir tabaka silikon termal iletken macunun yağlanması tavsiye edilir, ancak bu montaj için zorunlu bir koşul değildir.

Tristörü (3), soğutucunun ikinci parçasını, fiberglas izolatörü ve itme pulunu takın.

Travers (4) diş açmak ve somunları eşit şekilde sıkmak için. Temas yüzeylerinde yanlış hizalama ve düzensizlik olmadığından emin olun.

Parçalar yeterince kelepçelenmiş ancak hareket edebiliyorsa, soğutucuyu düz bir yüzeye yerleştirmenizi ve yüzeylerin genel bitişik düzleminin paralellik toleransını kontrol etmenizi öneririz (5).

Her bir somunu sırayla (yaklaşık çeyrek tur) durdurucuya kelepçeleyin (6). Traversin sapma miktarı, elde edilen sıkıştırma kuvvetinin gerekli olana karşılık gelip gelmediğini belirler.

Montajdan sonra, bağlantı elemanları (somunlar ve pullar) korozyona karşı ayrıca emniyete alınmalıdır.

Güç tristörleri için ipuçları ve öneriler:

Güç tristörleri, tüm parametreler için sınır yüklerinde uzun süreler boyunca çalıştırılmamalıdır. Bu durumda, güvenlik faktörü cihazın gerekli güvenilirlik derecesine göre belirlenir.

Arızalı bir güç tristörünü, değiştirilen tristörün parametrelerine uyan bir tristörle değiştirin.

Yüksek ortam sıcaklığına sahip bir ortamda çalışırken aşırı soğutma sağlanmalıdır.

Uygun ısı dağılımını sağlamak için güç tristörlerinin ve soğutucuların toz ve kirleticilerden arındırılması için periyodik olarak temizlenmesi önerilir.

Paralel bağlı güç tristörleri arasındaki akımları eşitlemek için endüktif akım bölücüler (genellikle bükülmüş toroidal tel) kullanılmalıdır. En popüler bağlantı yöntemleri kapalı devre, ortak bobin devresi veya güç tristörüdür. Bu durumda akım bölücülerin verimliliği manyetik telin kesiti tarafından belirlenir.

Güç tristörleri seri bağlandığında gerilim dengesizliğinin önlenmesi, her tristöre paralel bağlanan şönt dirençler kullanılarak sağlanır. Geçici koşullarda gerilim eşitlemesi, her tristöre paralel kondansatörler bağlanarak sağlanır.

Çalışma sırasında yüksek gerilim altındaki güç tristörlerine dokunmak kesinlikle yasaktır.
