Standart Kurtarma Diyotu VS-SD300N25PC, Saplama Tipi, Vishay Değiştirme

Standart Geri Kazanım Diyotları Saplama Tipi

Vishay Parça Numarası	VS-SD300N25PC
Ortalama ileri akım, I_F(AV)M (T_C)	380A (70ºC)
Gerilim, V_RRM	2500 V
Saplama ipliği	3/4"-16UNF-2A
Veri Sayfası
Değiştirme AS ENERGI^TM	ASDS300N25PC
Sepete Ekle	istek üzerine + –

Doğrultucu Diyot ASDS300N25PC AS ENERGI^TM saplama tasarımında, normal geri kazanım diyotu için bir yedek, analog, alternatif ve eşdeğer yarı iletken cihazdır VS-SD300N25PC Vishay Semiconductors.

Ortalama ileri akım I_FAV – 380 amper, tekrarlayan tepe ters gerilim V_RRM – 2500V. "Saplama cihazları için hava soğutmalı soğutucu O serisi" diyot soğutması için de sipariş edilebilir.

Diyotları soğutmak için hava ve su ısı alıcıları kullanılır. Soğutucu ile güvenilir termal ve elektriksel temas sağlamak için bir sıkma torku M_d montaj sirasinda di̇kkat edi̇lmesi̇ gerekenler. Montaj sırasında diyotun daha iyi ısı yayması için ısı ileten macun kullanılır (bu bir tavsiyedir ve montaj için bir ön koşul değildir).

Özellikler Standart Geri Kazanım Diyotları: hat frekansı için optimize edilmiştir; düşük açık durum kayıpları; yüksek ters voltaj ve yüksek akım işleme yetenekleri; pres paketi standart seramik muhafaza; yüksek güçlü endüstriyel ve güç aktarımı uygulamaları için tasarlanmıştır. Başlıca uygulamaları büyük AC sürücüler, alüminyum eritme ve diğer metal arıtma için redresörlerin yanı sıra yol kenarı beslemesidir.

Doğrultucu Diyotlar AS ENERGI^TM aşağıdaki özelliklere sahiptir: endüstri standardı gövde; düşük statik ve dinamik kayıplar, yüksek V_RRM/V_RSM, Cihazların çeşitli endüstrilerde kullanımına ilişkin kapsamlı deneyim, 100 ila 9000 V gerilim ve 10 ila 15000 A amper aralığı, termal ve elektriksel döngüye karşı yüksek direnç.

VS-SD300N25PC ve yedek ASDS300N25PC'nin teknik özellikleri ve parametreleri, veri sayfası PDF, anahat çizimi ve boyutları aşağıda listelenmiştir.

Firmamız diyotlar için satın alma tarihinden itibaren 2 yıl kalite garantisi vermektedir. Diyotları tedarik ederken, gerekirse teknik pasaport ve uygunluk sertifikası sağlıyoruz.

Devamını oku

Saplama tasarımındaki standart geri kazanım diyotları için nihai fiyat, voltaj sınıfına, miktara, teslimat koşullarına, üreticiye, menşe ülkeye ve ödeme şekline bağlıdır.

Standart Geri Kazanım Diyotu (Saplama Tipi) Vishay'ın genel özellikleri ve Değiştirilmesi:

Diyot özellikleri		VS-SD300N25PC
İzin verilen maksimum ortalama ileri akım (Kasa sıcaklığı)	I_F(AV)M (T_C)	380 A (70ºC)
Maks. tekrarlayan tepe ters bloklama gerilimi	V_RRM	2500 V
Dalgalanma tepe ileri akımı	I_FSM	6050 A
Güvenlik faktörü	I²t	183 kA²·s
Eşik gerilimi	V_F(T0)	1.05 V
İleri eğim direnci	r_T	0.66 mΩ
P-n bağlantısının sıcaklığı	T_{vj max}	150 ºC
Termal direnç, kavşaktan kasaya	R_th(j-c)	0.013 K/W
Montaj torku, yağlanmamış dişler	M_d± 10 %	27 Nm
Ağırlık	W	250 g
Paket (Konut)	tip	DO-9 (DO-205AB)
Saplama ipliği	Ød	3/4"-16UNF-2A
Değiştirme AS ENERGI^TM	tip	ASDS300N25PC
Veri Sayfası	PDF

Standart Kurtarma Diyotları için Parça Numaralandırma Kılavuzu:

AS	–	AS ENERGI^TM
DS	–	Ürün grubu: Diyot Saplama.
30	–	Temel parça numarası.
0	–	Standart kurtarma.
N	–	N = saplama normal polarite (katot saplamaya) R = saplama ters polarite (anottan saplamaya).
25	–	Gerilim kodu x 100 = V_RRM.
P	–	Saplama tabanı DO-9 (DO-205AB) 3/4"-16UNF-2A.
C	–	Seramik gövde.

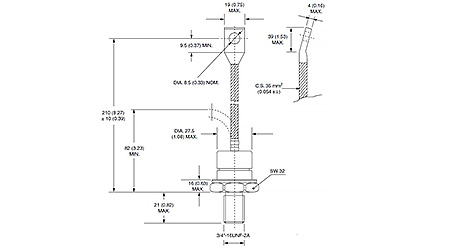

Saplama diyotlarının polaritesi (anot, katot) ve boyutları:

Yüksek Güçlü Yarı İletkenler AS ENERGI^TM

Firmamız 15000A'e kadar akımlarda ve 9000V'a kadar gerilimlerde çok çeşitli güç yarı iletkenleri (güç tristörleri, modülleri, doğrultucu diyotlar, çığ, rotor ve kaynak diyotları, triyaklar vb) ve bunlara ait hava ve su soğutucularının üretimi ve satışı ile uğraşmaktadır.
Yarı iletken cihazları herhangi bir hacimde satın alabilirsiniz ve büyük lotlar sipariş ederken fiyat daha düşük olacaktır. Müşterilerimizin güvenini kazandık ve tüm dünyaya ürün tedarik ediyoruz.

Modüller, SCR Tristörler, Diyotların satın alınmasıyla ilgili sorularınız için şu adrese bir e-posta talebi gönderin:

[email protected]

Ve size teslimat için ticari bir teklif sunacağız.
Çok sayıda kişi için, bireysel bir fiyat sağlayacağız!!!

Taleplerinize ve teknik görevinize göre üretim tesislerimizde
ürün üretmeye açığız.
