AS ENERGIDoğrultucu Diyot 400A, tip D161-400X (300V - 1600V)
| Ortalama ileri akım, IFAV | 400A |
| Gerilim, VRRM | 300-1600V |
| Gerilim kodu, VRRM / 100 | 3 - 16 |
| D161-400X | istek üzerine
+
–
|
| Paket Konu |
SD6 M20x1.5 |
| Ağırlık | 265 g |
| Veri Sayfası |  |
Doğrultucu Saplama Diyotu D161-400X AS ENERGITM genel amaçlı diyottur. Bu, 300V - 1600V'a kadar gerilime sahip devrelerde 500Hz'e kadar frekansla 400A'ya kadar DC ve AC akımları dönüştürmek için tasarlanmış bir güç p-n bağlantı diyotudur (3 ila 16 arası gerilim sınıfı). Diyot paketi - SD6, montaj standart dişi - M20x1.5, (istek üzerine, UNF dişi 3/4"-16UNF-2A), ağırlık - 265 g.
Diyotlar saplama tasarımında tedarik edilir. Diyotun polaritesi, kasa üzerinde bir polarite sembolü ile işaretlenmiştir.
İleri kutuplu diyot - diyotun dişli tabanı Anot, esnek güç kablosu ise Katottur.
Ters polarite diyotu - dişli taban Katot, esnek güç kablosu Anottur.
İleri kutupluluk parça numaralandırmasında belirtilmemiştir; Ters polarite, parça numaralandırmasında bir "X" ile gösterilir.
Bu güç diyotu, bir saplama montaj paketinde 350A, 370A, 390A, 400 amp diğer tip diyotlar için alternatif bir ürün, yedek, analog, eşdeğer olabilir.
Diyotları soğutmak için hava ve su ısı alıcıları kullanılır. Soğutucu ile güvenilir termal ve elektriksel temas sağlamak için montaj sırasında Md sıkma torkuna uyulmalıdır. Montaj sırasında diyotun daha iyi ısı yayması için ısı ileten macun kullanılır.
Diyotlar, fonksiyonel parçayı ve yarı iletken elemanı mekanik etkilerden ve çevreden izole eden hermetik seramik bir muhafazaya sahiptir. Esnek bir güç kablosuna sahip saplama vidalı diyot. Saplama diyotlar, hareketli parçalarda kullanılabilme özellikleriyle dikkat çeker.
Teknik özellikler ve parametreler, veri sayfaları PDF, örnek teknik pasaport, boyutlar, anahat çizimleri, kasa diyagramları diyotlar, önerilen ısı alıcıları aşağıda listelenmiştir.
Firmamız güç diyotları için satın alma tarihinden itibaren 2 yıl kalite garantisi vermektedir. Diyotları tedarik ederken, gerekirse, teknik pasaport, uygunluk sertifikası sağlıyoruz.
Diyot değerleri: D161-400X-3 (400A 300V), D161-400X-4 (400A 400V), D161-400X-5 (400A 500V), D161-400X-6 (400A 600V), D161-400X-7 (400A 700V), D161-400X-8 (400A 800V), D161-400X-9 (400A 900V), D161-400X-10 (400A 1000V), D161-400X-12 (400A 1200V), D161-400X-14 (400A 1400V), D161-400X-16 (400A 1600V).
Faz kontrol saplama diyotları için nihai fiyat, voltaj sınıfına, miktara, teslimat koşullarına, üreticiye, menşe ülkeye ve ödeme şekline bağlıdır.
Doğrultucu diyotların genel özellikleri D161-400X:
| Diyot özellikleri | D161-400X | |
| İzin verilen maksimum ortalama ileri akım (Kasa sıcaklığı) | IF(AV) (Tcase) | 400 A (120°C) |
| Tekrarlayan tepe ters gerilim | VRRM | 300-1600 V |
| RMS ileri akım | IFRMS | 628 A |
| Dalgalanma tekrarlamayan akım | IFSM | 7.5 kA |
| Güvenlik faktörü | I2t | 280 kA2·s |
| Tepe ileri gerilim, maks. | VFM | 1.45 V |
| Tepe akım | IFM | 1256 A |
| Durum eşik gerilimi, maks. | VF(TO) | 0.836 V |
| Durumda eğim direnci, maks. | rT | 0.516 mΩ |
| Tekrarlayan tepe ters akımlar, maks. | IRRM | 40 mA |
| P-n bağlantı noktası sıcaklığı, maks. | Tvj maks. | 190 ºC |
| Termal direnç, bağlantı noktasından kasaya, maks. | Rth(j-c) | 0.13 ºC/W |
| Montaj torku | Md | 25±5 N·m |
| Ağırlık, yaklaşık. | W | 265 g |
| Paket tipi, İplik | Outline | SD6 M20x1.5 mm |
| Önerilen soğutucular | Soğutucular | O171,O271,O371,O471,OM101 |
| Veri Sayfası | |
|
Doğrultucu Saplama Diyotu için Parça Numaralandırma Kılavuzu D161-400X:
| D | 161 | – | 400 | X | – | 16 | – |
| D | – | Diyot,  AS ENERGITM |
| 161 | – | Diyot tipi (saplama tipi). |
| 400 | – | Açık durumda ortalama ileri akım IF(AV), Amp. |
| X | – | Yok = İleri polarite diyotu: dişli taban - Anode, esnek güç kablosu - Katot; X = Ters polarite diyotu: dişli taban - Katot, esnek güç kablosu - Anot. |
| 16 | – | Gerilim sınıfı VRRM / 100 (Nominal gerilim – 1600 V). |
| U | – | Yok = saplama tabanı metrik ISO dişleri (standart); U = saplama tabanı inç UNF dişleri (istek üzerine). |
Tüm parça numaraları D161-400X:
| Seri | IFAV, A | VRRM, V |
| D161-400X-3 | 400A | 300V |
| D161-400X-4 | 400A | 400V |
| D161-400X-5 | 400A | 500V |
| D161-400X-6 | 400A | 600V |
| D161-400X-7 | 400A | 700V |
| D161-400X-8 | 400A | 800V |
| D161-400X-9 | 400A | 900V |
| D161-400X-10 | 400A | 1000V |
| D161-400X-12 | 400A | 1200V |
| D161-400X-14 | 400A | 1400V |
| D161-400X-16 | 400A | 1600V |
Saplama diyotlarının polaritesi (anot, katot) ve boyutları D161-400X:
|
|
Doğrultucu Saplama Tipi Diyotlar için Teknik Pasaport (örnek):
Diyotları tedarik ederken, gerekirse teknik pasaport ve uygunluk sertifikası sağlıyoruz.
Yüksek Güçlü Yarı İletkenler AS ENERGITM
Firmamız, 15000A'ya kadar akımlar ve 9000V'a kadar voltajlar ve bunlara hava ve su soğutucuları gibi çok çeşitli güç yarı iletkenlerinin güç tristörleri, modüller, doğrultucu diyotlar, rotor ve kaynak diyotları, triyaklar vb. Yarı iletkenleri herhangi bir hacimde satın alabilirsiniz ve büyük partiler sipariş ederken fiyat daha düşük olacaktır.
Müşterilerimizin güvenini kazandık ve tüm dünyaya ürün tedarik ediyoruz.
Modüller, SCR Tristörler, Diyotların satın alınmasıyla ilgili sorularınız için şu adrese bir e-posta talebi gönderin:
Ve size teslimat için ticari bir teklif sunacağız.
Çok sayıda kişi için, bireysel bir fiyat sağlayacağız!!!
Taleplerinize ve teknik görevinize göre üretim tesislerimizde
ürün üretmeye açığız.
Fotoğraf Galerisi
Fotoğraf galerisi AS ENERGITM tarafından üretilen birçok farklı yarı iletken cihazı, yarı iletken çipleri ve SCR'leri, test raporlarından örnekleri gösterir.
Güç saplama diyotları için ısı alıcıları:
Isı alıcıları (radyatörler), saplama tasarımında güç yarı iletken cihazlarının soğutulması için kullanılır.
Soğutucuların ısı alıcıları alüminyum radyatör profillerinden yapılmıştır ve çeşitli iklim koşullarında kullanıldığında ek koruyucu kaplama gerektirmez..
Soğutucular hakkında daha fazla bilgi için bkz: "Saplama cihazları için hava soğutmalı soğutucular".

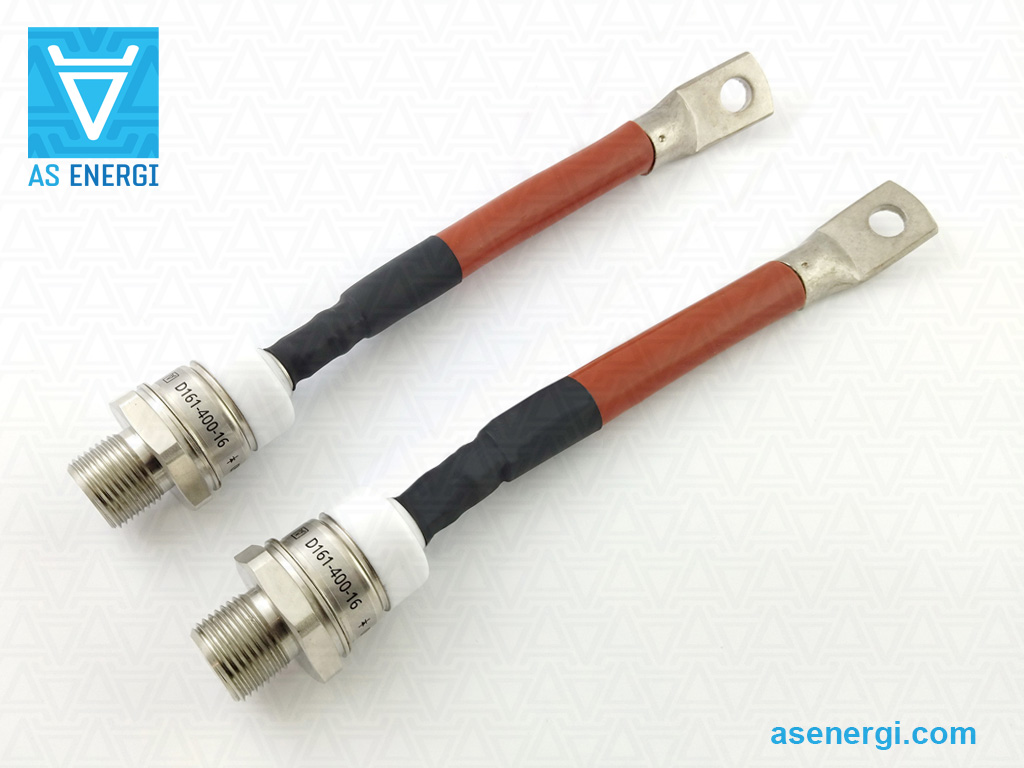

Saplama Tipi Doğrultucu Diyotların Fotoğrafı:
